Разновидности винтовых свай — классификация

Внешний вид винтовых свай может различаться в соответствии с их назначением. Классификация свай основана на нескольких ключевых характеристиках, которые определяют их особенности и свойства. Многие виды винтовых свай представляют разнообразие конструкций в данной категории. Узнать больше про винтовые сваи и купить их можно на сайте https://nevskiesvai.ru/primenenie-vintovykh-svaj/vintovye-svai-dlya-bytovki.

1 Конструкция винтовых свай

Напомним конструкцию винтовой сваи. В общем случае она состоит из тела сваи и наконечника. В качестве тела сваи, как правило, выступает металлическая труба, наконечники же имеют несколько разновидностей. Основное различие свай состоит в форме наконечника и элемента, благодаря которому происходит завинчивание сваи в грунт – это может быть винт на конце трубы, либо лопасть.

Кроме того, винтовые сваи проходят разные виды антикоррозионной обработки – от механической очистки до горячего цинкования.

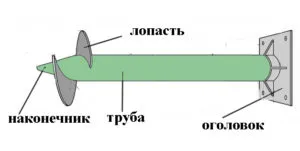

Конструкция винтовой сваи

2. Типовые различия винтовых свай

В целом, существует несколько основных параметров, по которым можно классифицировать винтовые сваи:

• Конструкция сваи
• Габариты сваи
• Особенности монтажа
• Антикоррозионная обработка

Кроме того в отдельных случаях требуется изготовление винтовых свай неравномерных по толщине – с утолщением на определенных участках.

3. Классификация свай по их конструкции

По конструкции винтовые сваи могут быть в первую очередь:

• Цельными
• Составными

Составные сваи используются в довольно редких случаях, когда требует большая глубина их внедрения, например в сильно заболоченных местах или на склонах. Состыковка свай обычно проводится наваркой или с помощью жесткого фланцевого соединения

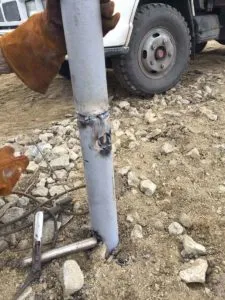

Удлинение винтовой сваи

Кроме того, сваи различаются по типу наконечника и количеству лопастей, о чем подробнее будет рассказано ниже.

4. Классификация свай по размеру

В первую очередь сваи различают по диаметру трубы, выступающей в качестве тела сваи. Обычно используются бесшовные трубы диаметром от 57 до 133 мм и выше, с толщиной стенки от 4 мм.

Наиболее ходовые размеры трубы в сочетании со стенкой:

• 57х4
• 73х4

Кроме сечения труб, сваи могут различаться по стандартной длине. Типовые сваи для постройки габаритных сооружений обычно производятся длиной порядка 2,5-3 метров. Этого обычно достаточно, чтобы свая уходила в грунт на глубину ниже точки промерзания почвы. На территории России этот параметр варьируется от 1,5 до 2,5 метров. В этом случае  свая выступает над поверхности земли на 50-70 см, и обрезается по уровню плоскости фундамента с учетом возможного небольшого уклона на участке.

Более коротки сваи производятся для установки легких конструкций, а также для монтажа отдельных, относительно легких опор – при строительстве заборов, навесов и т.д. Стандартная длина коротких свай – от 1,5 до 2 метров.

5. Различные виды наконечников винтовой сваи

Различают основные типы наконечников винтовых свай по способу соединения с телом трубы:

• Наконечники, выполненные из тела трубы
• Наконечники, приваренные к трубе

По форме наконечники могут быть:

• Крестообразные
• Круглые
• Трубы, обрезанные под углом
• Заостренные концы трубы

Обычно крестообразные наконечники изготавливают из самой трубы. Для этого на окончании трубы вырезаются лепестки и сбиваются к центру.

Круглые наконечники чаще всего изготавливаются методом литья и привариваются к концу трубы.

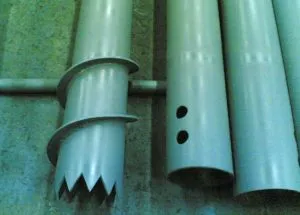

Помимо труб с наконечниками, используются и сваи без наконечника – тело трубы может быть обрезано под углом, или иметь заостренные зубцы на конце. Такая обрезка труб облегчает их углубление. Использование таких свай возможно в достаточно плотных грунтах. Кроме того, зубы на конце сваи помогают преодолеть сопротивление грунтов с высоким содержанием мелких каменистых включений.

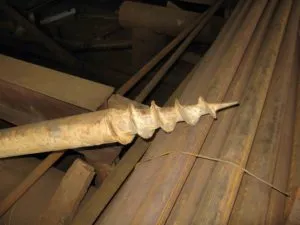

Резьбовой наконечник

6. по типу резьбы

Два основных вида вида свай по устройству резьбы, которая обеспечивает вкручивание сваи в грунт6

1. Лопастные, когда крутящий момент передается от лопасти
2. Резьбовые, когда на конце сваи имеется резьба

Винтовые и лопастные наконечники могут быть как сварными, так и литыми, основное различие здесь – в форме резьбы.

В случае лопастных наконечников внедрение в грунт создается с помощью лопастей. Кроме облегчения заворачивания свай лопасть имеет еще одну важную функцию – она создает дополнительную площадку опоры сваи на слои грунта, повышая, таким образом, ее устойчивость и несущую способность.

В свою очередь резьба на конце трубы значительно облегчает процесс вкручивания сваи в грунт, и тоже широко используется – особенно в плотных грунтах, куда заворачивать лопастные сваи затруднительно, а роль площадки для опирания на грунт не так велика.

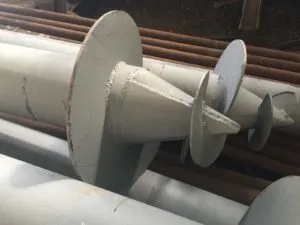

Лопастный наконечник

7. Классификация свай по конструкции лопастей

Отдельно следует затронуть вопрос о различии свай по лопастям. Это могут быть

• Широколопастные сваи
• Узколопастные, приближающиеся по сути к резьбовым

Широколопастные сваи наиболее распространены в строительстве на большинстве грунтов. Узколопастные применяются обычно в тяжелых, каменистых грунтах, а также в районах вечной мерзлоты.

Несущая способность широколопастных свай существенно выше, чем узколопастных – во-первых, из-за увеличения площади давления опоры на грунт, во-вторых, из-за повышенной устойчивостью на выдергивание сваи. Это играет большую роль при значительных боковых нагрузках на сваю, например, в случае установки высоких опор освещения.

Кроме того, винтовые сваи различаются по количеству лопастей:

• Однолопастные
• Двухлопастные
• Многолопастные

Самым распространенным типом является однолопастные сваи, когда лопасть наварена на конце труб. Такие сваи используются большинством производителей и застройщиков.

Однако в некоторых случаях усилий одной лопасти для достаточной устойчивости сваи может быть недостаточно, и сваи оснащены дополнительной лопастью, а то и двумя. Обычно их приваривают в центральной части винтовой сваи.

Следует отметить, что несущая способность винтовой сваи с двумя лопастями значительно превосходит таковую для однолопастных свай. Во-первых, на 50-60% повышается устойчивость на вдаливание и выдергивание. Во-вторых, нижняя лопасть обязательно достигает непромерзаемой глубины, а средняя – обеспечивает дополнительную устойчивость.

8. Классификация свай по виду антикоррозионной обработки

Существует несколько способов антикоррозионной обработки винтовых свай. Она имеет очень большое значение, так как сваи испытывают высокую степень воздействия со стороны почвы. В незащищенных сваях очень быстро развивается химическая, электрохимическая и механическая коррозия. Основным методом обработки свай – создание специальных покрытий.

Основные типы покрытий и методов защиты:

1. Лакокрасочные покрытия, в том числе простое окрашивание или камерное
2. Холодное и горячее цинкование
3. Битумное покрытие

Вид и способ антикоррозионной обработки свай определяется в основном условиями ее эксплуатации. Сегодня не существует какого-то одного, универсального покрытия, а также единого мнения специалистов по поводу эффективности каждого вида, поэтому спектр покрытий достаточно широк.

Специальное покрытие свай для вечной мерзлоты

9. Заключение

Как мы видим, разнообразие винтовых свай на рынке очень велико. Впрочем, существуют наиболее стандартные типы свай, которые чаще всего используются при возведении фундаментов того или иного назначения. Выбор свай обычно осуществляется заранее, а профессионалы окажут вам помощь, как в выборе, так и в их установке.

Что засыпать в винтовые сваи?

Засыпать в винтовые сваи можно различные материалы в зависимости от конкретной задачи. Например:

1. Бетонная смесь: это один из самых популярных вариантов, которые используются для засыпки винтовых свай. Бетонная смесь прочно фиксирует сваи в грунте, делая их надежными и долговечными.
2. Песок: песок также может быть использован для засыпки винтовых свай. Песок отлично дренирует воду, предотвращает скопление влаги вокруг сваи, что может привести к ее разрушению.
3. Гравий: гравий также является отличным вариантом для засыпки винтовых свай, так как он прекрасно дренирует воду и обеспечивает хорошую вентиляцию.
4. Щебень: щебень можно использовать для засыпки винтовых свай в случаях, когда нужно увеличить несущую способность сваи.

Важно учитывать конкретные условия грунта и требования к конструкции, чтобы выбрать оптимальный вариант засыпки винтовых свай.

Видео. Как рассчитать длину винтовой сваи? Глубина завинчивания.
