Регулировка датчика движения на прожекторе — практические шаги по настройке
Настраиваем датчик движения своими руками
В множестве публикаций в разделе «Уличное освещение» мы уже делились с вами рекомендацией установить датчик движения. В этой статье мы хотим поделиться с вами инструкцией о том, как правильно настроить датчик движения на прожекторе и сделать его действительно эффективным в использовании.
Угол установки датчика движения
Как подключать датчик движения мы уже с вами рассматривали, теперь рассмотрим главный вопрос: как настроить датчик движения на прожекторе в зависимости от угла установки. Конечно, сейчас современные модели можно назвать функциональными и продуманными, как обещают производители – они будут хватать все, что двигается. Но, это только на словах, на самом деле настроить инфракрасный датчик движения нужно правильно, в противном случае он не будет нормально работать. И здесь даже роль не играет его стоимость, неправильная настройка – это некачественная работа.

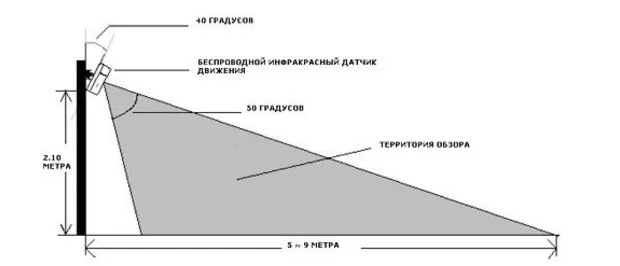

Вот так должна выглядеть оптимальная схема установки:
Старайтесь делать только как на показанном рисунке, тогда проблем у вас возникнуть не должно.

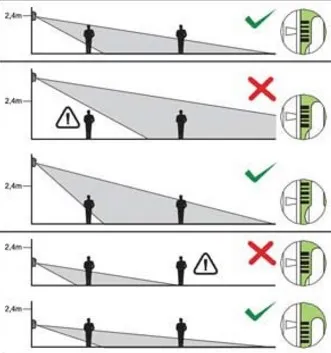

Вот такие варианты существуют
Неправильный угол – значит, датчик движения постоянно срабатывает, помните об этом. Также смотрите, чтобы никакие ветки не попадали в угол обзора, они будут постоянно провоцировать его срабатывание.
: основные этапы

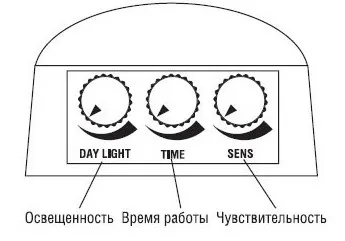

Любой датчик движения складывается из нескольких параметров, как показано на фото.
Правильная настройка сохранит более 50% потребляемой электроэнергии, помните об этом, и отнеситесь со всей серьезностью к установке. Узнайте о том, как сделать освещение в гараже.
Смотрите, как работает датчик движения, так вы поймете, что и к чему нужно настраивать.
Освещенность

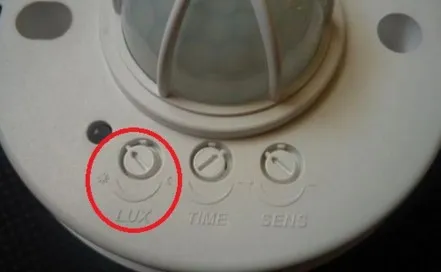

Первая настройка – это порог освещенности, на корпусе датчика движения он отображается как «LUX». Мы рекомендуем устанавливать его на максимум, в этом случае датчик будет включаться только в темное время суток. Днем смысла от него никакого нет, поэтому и включать его, особого смысла нет.
Есть современные датчики, где можно установить даже время срабатывания, они по стоимости идут на порядок выше, поэтому такой вариант рекомендовать мы не можем. Если ваш датчик плохо срабатывает или данный параметр отсутствует вовсе, тогда мы можно подключить фотореле.
Время задержки

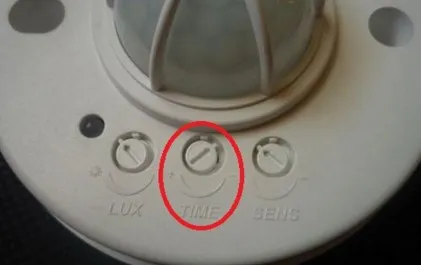

Далее настраиваем датчик движения в зависимости от диапазона включения, на датчике такой регулятор обозначается «Time». Время настраивать проще всего, вы сами выбираете время, когда датчик должен срабатывать, диапазон от 5 секунд до 10 минут. Мы рекомендуем устанавливать одну минуту, далее смотрите по своей ситуации.
Чувствительность

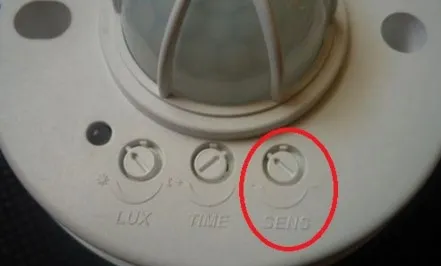

Такой параметр на датчике обозначается «SENS», регулируется он по отметке «+» и «-». При его настройке будьте внимательны, и постоянно проверяйте свою работу. Рекомендуем устанавливать средние показатели, далее смотреть, как датчик будет срабатывать. Ни в коем случае он не должен хватать маленьких животных.
Обратите внимание. Если у вас во дворе живет довольно большая собака (немецкая овчарка), тогда сенсор будет срабатывать на нее. Делать, чтобы он не срабатывал нельзя, ведь в этом случае он не будет захватывать людей.
Как настроить датчик движения: видео
Статья по теме: Как провести свет в сарай и курятник своими руками.
Когда срабатывает датчик Холла?
Датчик Холла — это электронный прибор, который реагирует на изменения магнитного поля. Обычно он состоит из магнитночувствительного элемента, такого как полупроводниковый кристалл, на который действует магнитное поле, и усилительной схемы, которая усиливает сигнал, создаваемый при действии магнитного поля на магнитночувствительный элемент.
Датчик Холла срабатывает при изменении магнитного поля вблизи его магнитночувствительного элемента. Когда магнитное поле меняется, то происходит смещение зарядов в магнитночувствительном элементе, что приводит к возникновению электрического сигнала. Этот сигнал может быть использован для измерения магнитной индукции или для определения положения объекта, на котором установлен датчик Холла.
Например, датчики Холла широко используются в автомобильной промышленности для измерения скорости и положения вращающихся деталей, таких как колеса, распределительный вал и коленчатый вал двигателя. В этом случае, при движении магнита вблизи датчика Холла, изменяется магнитное поле, и датчик срабатывает, генерируя электрический сигнал. Этот сигнал затем используется для определения скорости и положения вращающихся деталей.
Также датчики Холла могут использоваться в других областях, где требуется обнаружение магнитного поля или определение положения объектов.
