Ремонт фундамента своими руками — пошаговые инструкции!

Очень важным шагом при строительстве любого здания является постройка фундамента. Он выполняет несколько основных задач: равномерное распределение веса строения, находящегося над ним, и защиту здания от воздействия грунта.

Содержание:

• Причины разрушения фундамента
• Распространенные дефекты фундаментов
• Необходимые исследования перед началом ремонта
  • Исследование первое. Определяем, увеличиваются ли трещины
  • Исследование второе. Подготовка шурфов
• Ремонт фундамента: инструкции и важные замечания
  • Ремонт покосившегося столбчатого основания
  • Ремонт оседающего фундамента
  • Ремонт опорной конструкции брусовой бани
  • О.А. КОРОБОВА. УСИЛЕНИЕ ОСНОВАНИЙ И РЕКОНСТРУКЦИЯ ФУНДАМЕНТОВ. Файл для скачивания
  • Видео – Ремонт фундамента своими руками

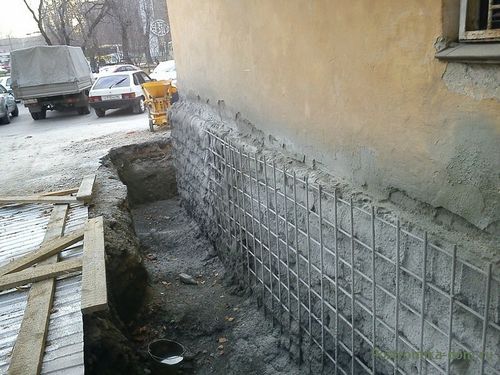

Фундамент воспринимает большие нагрузки, но иногда не выдерживает их и разрушается

Нарушение технологии строительства фундамента в будущем может обернуться самыми катастрофическими последствиями, вплоть до разрушения здания. Наряду с этим, некоторые проблемы, возникшие по причине неправильного обустройства основания, можно исправить собственными силами, исключив риск более серьезных разрушений. Именно с информацией о ремонте фундамента собственными силами вам предлагается ознакомиться далее.

Ремонт фундамента своими руками

Причины разрушения фундамента

Перечень причин, способных привести к деформациям фундамента, приведен в таблице.

Таблица. Почему фундамент разрушается

Причины	Описание
Уменьшение несущей способности почвы	Это может происходить в результате подмывания и подтопления почвы – она насыщается влагой, что приводит к утрате необходимой несущей способности. Причина заключается в особенностях некоторых разновидностей грунтов, теряющих несущую способность при увеличении влажности до определенного уровня.
Образование пустот в грунте	Причина, опять-таки, заключается в подмывании, но механизм развития проблемы несколько отличается. В данном случае несущая способность грунта сохраняется на прежнем уровне, но некоторая часть почвы вымывается из-под опорной площадки, что приводит к возникновению пустот. Подобным неблагоприятным изменениям в наибольшей мере подвержены песчаные и супесчаные разновидности грунтов.
Наличие включений в грунте	Присутствие мергелей и известняков в грунте неблагоприятно сказывается на состоянии кальцитов, являющихся основными элементами бетона. При контакте с таковыми происходит разрушение структуры материала на молекулярном уровне.
Возникновение «подработок»	«Подработками» называют подземные пустоты, образующиеся на участках проведения шахтных выработок, нефтедобычи, масштабной выкачки грунтовой воды и т.д.
Снижение несущей способности опоры под воздействием подземных вод	Контакты с водой приводят к коррозии материалов, использованных при изготовлении опорной конструкции. В результате, даже если показатели несущей способности грунта останутся на нормальном уровне, фундамент может разрушиться. Особую опасность представляют воды с щелочными и кислотными включениями.
Нарушение строительных технологий	Перечень таковых включает множество позиций. Наиболее часто встречающимся отклонением от нормы является нарушение требований в отношении глубины заложения опорной конструкции, обоснованное желанием застройщика сэкономить на проведении земляных работ и бетонирования. Вторым популярным нарушением является применение для бетонирования материалов, не предназначенных для этого. К примеру, в эпоху дефицита качественных материалов многие застройщики возводили фундаменты с применением силикатного кирпича, шлакобетона и прочих подобных изделий, прочность, надежность и долговечность которых во многом уступают правильно выполненной армированной бетонной заливке.

Распространенные дефекты фундаментов

Распространенные дефекты фундаментов

В таблице приведен перечень наиболее часто встречающихся дефектов опорных оснований.

Таблица. Дефекты фундаментов

Дефекты	Описание
Разрушение основания брусовой бани	Верхняя часть опоры такой постройки эксплуатируется в более суровых условиях по сравнению с брусом стен, из-за чего стареет и разрушается гораздо быстрее.
Перекосы столбчатых опор	Проблема характерна преимущественно для неспокойных грунтов с высокой степенью морозного пучения.
Просадка фундамента	Чаще всего фундаменты просаживаются по причине нарушения строительных норм и технологий на стадии возведения опорной конструкции.
Разрушение фундамента под атмосферными воздействиями	Длительный контакт бетонной опоры с открытым воздухом, осадками и прочими атмосферными явлениями способен привести к разрушению фундамента. Ситуация в особенности усугубляется в случае заливки конструкции в зимний период года. Именно поэтому нужно либо сразу продолжать строительство после набора фундаментом необходимой прочности (по ГОСТу – 28 суток), либо сооружать укрытие, обеспечивающее защиту конструкции от атмосферных воздействий.
Разрушение фундамента из блоков ФБС	Неправильная укладка блоков нередко приводит к разрушению опорной конструкции – отдельные блоки попросту растрескиваются и выпадают, что не лучшим образом сказывается на прочности фундамента.

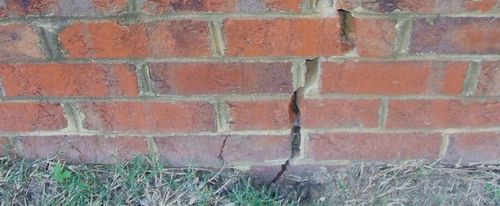

Трещины в кирпичной опоре	Возникают по самым разнообразным причинам. Наиболее распространенные из них приводились ранее.
Выталкивание свай из земли	Происходит преимущественно по причине неправильного обустройства свай, в особенности на грунтах, в высокой степени подверженных пучинистости. Обычно проблема проявляется в течение первого года после возведения опорной системы.
Деформации основания	Происходят в следующих случаях: — при обеспечении недостаточной опорной площади фундаментной подошвы; — при аварийном замачивании окружающей почвы; — при чрезмерной нагрузке опорной конструкции; — при возведении фундамента в сильносжимаемых типах грунтов.
Деформации стенок фундамента	К возникновению таких деформаций приводят следующие причины: — уменьшение прочности кладки стены фундамента ниже допустимого уровня; — чрезмерная загрузка поверхности рядом с зданием; — морозные пучения грунта, превышающие допустимые показатели.
Расслоение бутовой кладки	Причины появления данного дефекта следующие: — неправильная перевязка кладки либо же отсутствие таковой; — уменьшение прочностных показателей кладки в результате затяжной эксплуатации, частого замачивания, разнообразных агрессивных воздействий и пр.; — перегрузка опорной конструкции.
Нарушение целостности боковых поверхностей опорного основания	Происходит при: — воздействии различных агрессивных факторов на поверхности опорной конструкции; — отсутствии гидроизоляции либо ее недостаточно качественном обустройстве.
Разрыв опорной конструкции по высоте	Данный дефект возникает преимущественно под воздействием чрезмерных сил морозного пучения грунта. Риски становятся в особенности высокими, если фундамент закладывался с нарушением технологии.
Возникновение трещин в плитной части опорной конструкции	Такие трещины появляются преимущественно при перегрузке фундамента и/или использовании при его заложении арматуры недостаточно большого диаметра.

Необходимые исследования перед началом ремонта

Чтобы определить характер разрушений, причины их возникновения, возможность самостоятельного устранения дефектов и в целом необходимость выполнения каких-либо действий, необходимо выполнить ряд исследовательских мероприятий.

Исследуем характер разрушений

Пункт о необходимости выполнения действий включен в перечень не просто так. Не исключено, что причины, приведшие к возникновению тех или иных деформаций опорной конструкции, носили единичный характер и больше никогда не появятся. К примеру, раз в 100 лет случилась очень снежная и морозная зима, в течение которой промерз даже грунт под фундаментом. Если подобные погодные условия не характерны для местности, в которой располагается строение, весь ремонт может свестись к одному лишь устранению косметических дефектов. Но диагностика выполняется при любых обстоятельствах, т.к. проблема, внешне кажущаяся незначительной, в действительности может быть очень серьезной и опасной.

Исследование первое. Определяем, увеличиваются ли трещины

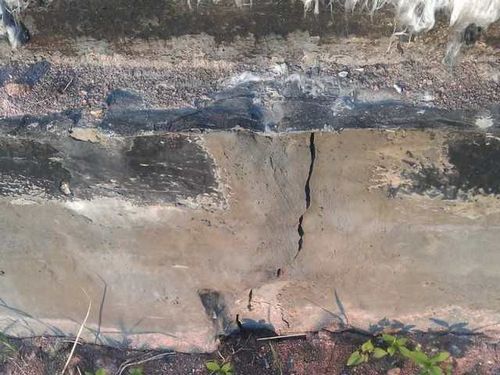

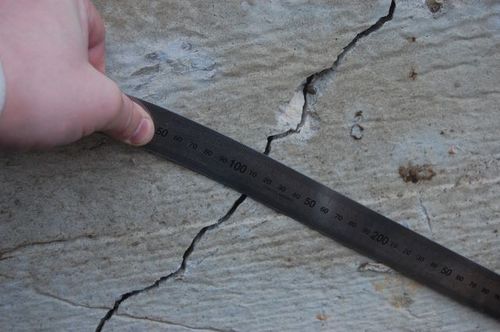

Определяем, увеличиваются ли трещины

Задача сводится к следующему: нужно понять, продолжают ли трещины увеличиваться. Если да, дополнительно устанавливается характер процесса и скорость его развития.

Исследование выполняется с применением специальных маркеров (маячков).

Маркеры-маячки

Самый простой вариант изготовления маяка – гипсовый либо цементный раствор. Удобнее всего использовать готовую смесь для штукатурки. В целом можете применять любой материал из этой серии, не склонный к пластическим деформациям после схватывания, т.е. состав должен быть сравнительно хрупким, но, при этом, надежно сцепляться с внешней стороной цоколя (надземная часть фундамента).

Рекомендуем использовать штукатурную смесь. Приготовьте ее по инструкции производителя и наложите на трещину 0,3-0,5-сантиметровым слоем. Длина маркера – порядка 100-120 мм. Состав наносится так, чтобы трещина находилась примерно посредине полосы.

Используем штукатурную смесь

Каждую трещину укомплектуйте минимум двумя маркерами. Один сделайте около начала разлома, второй – у его завершения. Принцип показан на изображении.

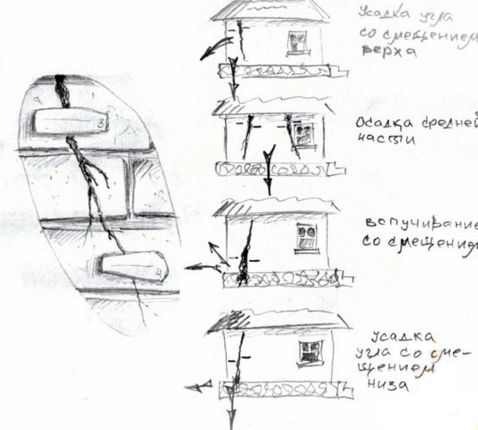

Отметка трещин дома и возможные причины их появления

Штукатурную смесь наносите нешироким шпателем. Предварительно необходимо выполнить очистку поверхности цоколя от загрязнений с целью обеспечения максимально качественного сцепления маячка с основанием.

Цоколь очищаем от загрязнений

Не дожидаясь застывания маркера, отпечатайте на нем тонкую горизонтальную полосу. Для этого достаточно аккуратно вдавить в смесь боковое ребро шпателя, металлической линейки или другого подходящего приспособления.

Пронумеруйте маркеры, выдавив цифры гвоздем или зубочисткой. Зафиксируйте в тетради дату проведения исследования и порядковые номера маячков.

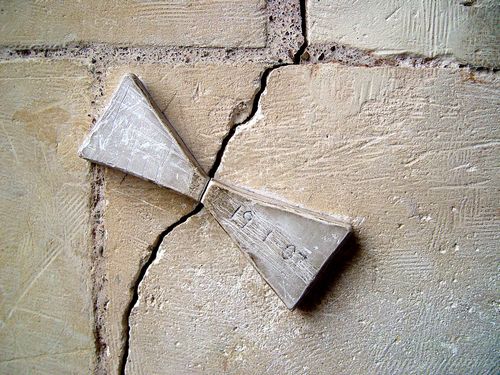

Пример маркеров на стене

Далее наблюдайте. Если маркер растрескается, трещина фундамента продолжает расширяться. Каждые несколько дней (главное, чтобы между наблюдениями выдерживались равные временные промежутки), измеряйте ширину трещины на штукатурном маркере и фиксируйте результаты в тетради. Такие наблюдения помогут вам сделать выводы о скорости развития деформации и спрогнозировать возможный исход.

Следите за состоянием маркера

Следите за полосой, оставленной с помощью шпателя/линейки. Если части этой метки смещаются по отношению друг к другу, имеют место не только трещины, но и осадка строения. Распространенные разновидности осадок и их взаимосвязь с характером трещин отмечены на вышеприведенном изображении.

Исследование второе. Подготовка шурфов

Это мероприятие характеризуется более выраженной информативностью и увеличенной трудоемкостью. Суть сводится к подготовке нескольких (не менее двух) шурфов около фундамента. Шурф представляет собой яму глубиной до основания опоры и длиной порядка 100 см. Ширину подбирайте индивидуально, чтобы в дальнейшем вам было удобно работать с фундаментом. Чтобы исключить обвал земли, можете подпереть стенки шурфа необрезными досками.

Выглядит описываемая яма приблизительно так.

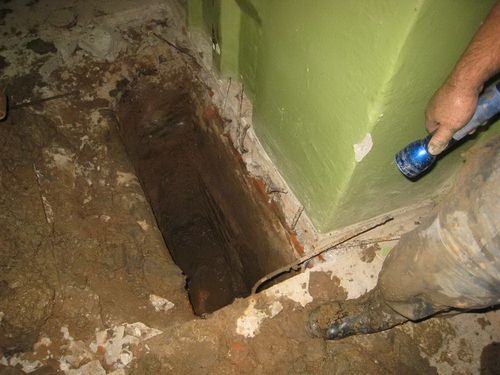

Шурф

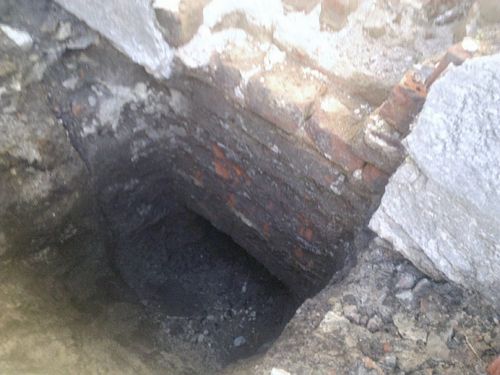

Шурф для осмотра кирпичного фундамента

Зависимость габаритов шурфа от особенностей заложения фундамента представлена в таблице.

Таблица. Рекомендации по выбору размеров шурфа

Глубина заложения фундамента, м	Площадь сечения шурфов, м2
До 1,5	1,25
1,5-2,5	2
Более 2,5	2,5 и более

Шурфы создаются на самых проблемных участках с наиболее выраженными деформациями. Благодаря такой яме можно получить доступ к опорной конструкции и посмотреть, насколько глубоко она заложена, из чего сделана (если постройка возводилась не настоящим собственником), в каком состоянии прибывает, насколько качественной является имеющаяся гидроизоляция. Дополнительно можно получить сведения о глубине залегания грунтовых вод. Последние покажутся уже спустя 1-2 дня.

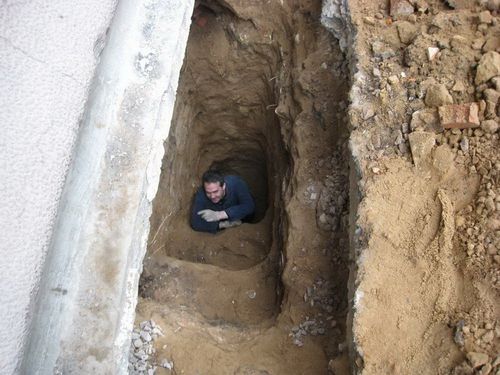

Шурф для осмотра фундамента

При желании можете проверить грунтовые воды на кислотность и щелочность. Для этого предварительно купите в магазинах, специализирующихся на продаже разнообразной сельскохозяйственной химии, соответствующие тесты. Оптимально подойдет лакмусовая бумага.

После завершения указанных диагностических мероприятий, можно приступать непосредственно к проведению ремонтных работ.

Ремонт фундамента: инструкции и важные замечания

Ремонтируем фундамент

Вам предлагается ознакомиться с порядком проведения ремонтных мероприятий, которые можно выполнить собственными силами либо с минимальным задействованием сторонней рабочей силы и специальных приспособлений.

Важно! Приведенные случаи являются наиболее распространенными. Если следовать строительным нормам и правилам, подготовка к ремонту фундамента начинается с создания проекта предстоящих работ, включающего сведения об имеющихся деформациях и возможных путях их устранения в конкретно взятом случае.

В большинстве ситуаций для успешного ремонта фундамента, в особенности если поверх него установлена деревянная баня, строение приходится поднимать. Делается это разными способами (краном, протянутыми под зданием канатами и т.д.), но самым лучшим считается метод, предполагающий применение домкратов.

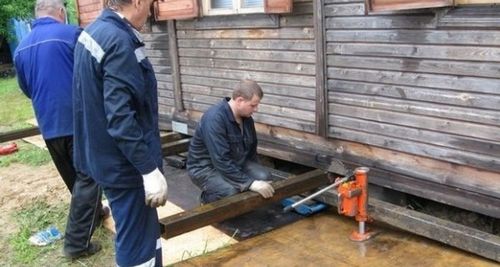

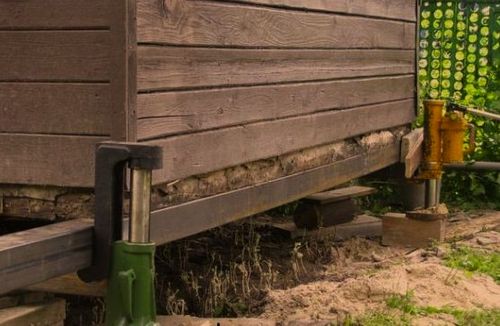

Применение домкратов

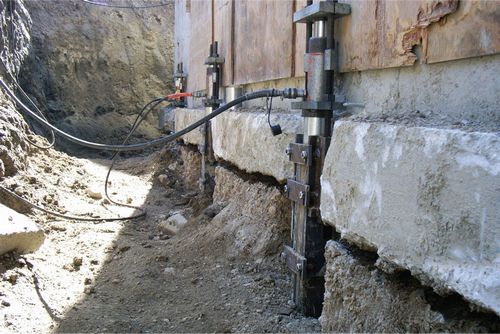

Ремонтируем фундамент с использованием домкратов

В идеале домкраты должны быть установлены по всему периметру строения – так будет обеспечено равномерное распределение нагрузок и минимизирован риск разрушения элементов постройки. Как минимум вам понадобится 2-3 домкрата – в данном случае вы будете постепенно перемещать их по периметру постройки, заменяя металлическими опорными каркасами, но на выполнение работы в таких условиях уйдет больше времени. Рекомендованная грузоподъемность домкрата – 5 тонн.

Ремонт покосившегося столбчатого основания

Ремонт покосившегося столбчатого основания

Довольно распространенная проблема – столбы начали отклоняться от вертикали. Происходит это преимущественно под воздействием сил морозного пучения или из-за нарушений технологии заливки столбов.

Важно! Перед началом работы ознакомьтесь с информацией о способах вязки арматуры для фундамента и инструкцией по приготовлению раствора и сооружению опалубки для опорных столбов – необходимые сведения приводились ранее в соответствующих публикациях, поэтому повторно не описываются.

В данном случае ремонт сводится к замене покосившихся столбов новыми правильными опорами.

Ремонт столбчатого фундамента

Инструкция приведена в таблице.

Таблица. Ремонт столбчатого фундамента

Этап работы	Описание
Установка подпорок	Прежде всего, необходимо установить подпорки, которые временно возьмут на себя функции удаленных опорных столбов. На изображении показана подпорка, сделанная из бруса сечением, соответствующим (лучше – превышающим) габаритам бетонного опорного столба. Нижняя деревянная подкладка необходима для создания большей опорной площади и обеспечения лучшего распределения нагрузок. Аналогичную деревянную площадку рекомендуется сделать между нижней частью здания и верхушкой подпорки. Установка деревянной подпорки выполняется на минимальном расстоянии от заменяемого фундаментного столба с расчетом на то, чтобы в дальнейшем было удобно производить необходимые рабочие манипуляции. При наличии домкратов можете использовать их вместо деревянных подпорок – это даже удобнее.
Демонтаж покосившегося столба	Выполняется демонтаж слабой опоры, вплоть до песчано-гравийной подушки. Важно! Если выяснилось, что столбы покосило из-за их недостаточно глубокого заложения, в представленное руководство дополнительно включаются этапы выемки имеющейся песчано-гравийной засыпки, углубления ям и повторного обустройства подушки. Для разрушения бетона удобнее всего использовать перфоратор. Работа достаточно пыльная, не забудьте надеть защитные очки и респиратор. Арматурный каркас также подлежит демонтажу. Сохранить его целостность и идеально очистить от застывшего бетона у вас вряд ли получится, поэтому можете облегчить себе работу, вооружившись болгаркой, распилив прутки на отдельные элементы и убрав их из ямы, предназначенной для заливки столба.
Изготовление нового армирующего каркаса	Сооружается новая армирующая опора. Для большей надежности собирайте ее из арматуры диаметром 2 см. Максимальный размер ячейки – 20х20 см. Высота каркаса подбирается в соответствии с высотой бетонной опоры. Необходимое количество прутков и принцип их соединения вы можете видеть на изображении.
Установка армирующего каркаса	Установите в яму армирующий каркас.
Заливка бетона	Залейте первый шар бетона так, чтобы он на 5-10 см покрывал подошву армирующего каркаса. Оставьте заливку примерно на сутки (лучше – на 2-3 дня), чтобы бетон набрал первоначальную прочность.
Установка опалубки и окончательная заливка бетона	Установите сборную опалубку из деревянных досок и залейте бетон доверху. Опалубку желательно не убирать до полного набора бетоном требуемой прочности. По ГОСТу при нормальных условиях (плюсовой температуре) на это уходит 28 суток. Подпорку также оставьте на указанное время. Аналогично ремонтируются все покосившиеся столбы.

Дополнительно предлагаем вам усовершенствованный вариант вышеописанной технологии, предполагающий обустройство ростверка – монолитной армированной бетонной ленты, соединяющей опорные столбы в единую систему и обеспечивающей гораздо более эффективное выполнение ключевых функций фундаментной конструкции. Единственный недостаток технологии – придется работать со всеми столбами, заменяя их менее высокими опорами, чтобы получить место для заливки ростверка.

Сначала вы делаете все так, как и в вышеописанной технологии, но высоту выступающей над землей части столба (следовательно, и опалубки) уменьшаете на высоту ростверка. Рекомендованные габаритные характеристики ростверка следующие: высота – не менее 300 мм, ширина – минимум 400 мм.

Порядок дальнейших действий представлен в таблице.

Таблица. Продолжение ремонта столбчатого фундамента

Этап работы	Описание
Укладка нижней стороны опалубки ростверка	Опалубку собирайте из качественных досок толщиной 4-5 см. Для скрепления отдельных элементов предпочтительнее использовать болты – после застывания бетона будет гораздо проще выкрутить их, нежели вытягивать гвозди для последующего демонтажа опалубки.
Армирование ростверка	Для армирования подойдут стальные прутки диаметром 1,2-1,4 см. Арматура укладывается двумя рядами. Схема продемонстрирована на изображении.
Установка боковых стенок опалубки	Смонтируйте боковые стенки опалубки. Более подробные рекомендации по правильному проведению данного этапа работы вы можете получить в упомянутой ранее публикации. Оставьте зазоры для заливки бетона.
Заливка бетона	Равномерными горизонтальными слоями залейте бетон в опалубку ростверка.

Теперь остается лишь подождать минимум месяц, пока бетон наберет требуемую прочность. После этого демонтируйте опалубку. На выходе вы получите надежную, правильную и долговечную опорную конструкцию.

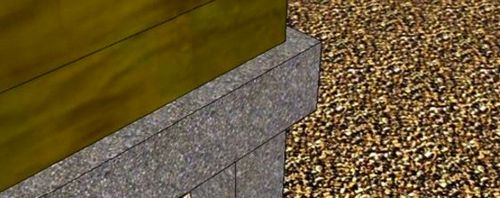

Конструкция после снятия опалубки

Ремонт оседающего фундамента

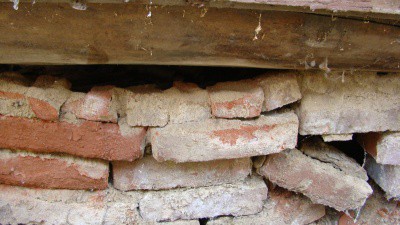

Осевший фундамент

С данной проблемой чаще других сталкиваются владельцы зданий, построенных на кирпичных или бутовых опорных основаниях. О том, как удостовериться в наличии растущих трещин (с помощью штукатурных маркеров) рассказывалось ранее.

Выполнив предварительные диагностические мероприятия, приступайте к работе. Сразу скажем, что ремонтировать бутовый/кирпичный фундамент посредством замены разрушенных участков кладки можно, но нецелесообразно – раз опора начала трескаться сейчас, проблема обязательно возникнет и в будущем. Лучшим вариантом ремонта в подобной ситуации является замена сборного фундамента монолитной бетонной плитой.

Предварительно выройте по периметру строения траншею, чтобы добраться к нижней части опорного основания.

Далее действуйте в соответствии с инструкцией, приведенной в таблице.

Таблица. Ремонт бутового/кирпичного фундамента

Этап работы	Описание
Подготовка места для установки домкрата	Разрушьте участок кладки шириной 50-100 см для последующей установки домкрата. Для разрушения используйте перфоратор, кувалду и сопутствующие вспомогательные инструменты. Лучше, если в наличии будет несколько домкратов, чтобы вы смогли сделать аналогичные проемы примерно с метровым шагом по периметру строения и зафиксировать на домкратах сразу всю постройку. Важно! При использовании домкратов строение поднимается постепенно, максимум на 100 мм за один подход. Спешка в данном деле может привести к необратимому нарушению геометрии здания.
Подготовка площадки для установки домкрата	Как отмечалось, домкрат лучше устанавливать на опору – это увеличит площадь и эффективность распределения нагрузок. В качестве опоры может выступать предварительно залитая или готовая бетонная плита, строительный блок и т.п. Для увеличения площади контакта между верхней частью домкрата и «днищем» дома, проложите между ними металлическую пластину толщиной от 1 см и длиной примерно в половину ширины выбранного проема. Установив приспособления, поднимите строение над старым опорным основанием и зафиксируйте положение домкратами. Полезный совет! Перед поднятием постройки на домкраты, крайне желательно временно демонтировать окна и двери, т.к. они могут не выдержать подобного испытания. Также из бани следует вынести предметы внутреннего обустройства и, если это возможно, печь с целью максимального облегчения постройки.
Установка опор	Соберите из минимум 2-сантиметровой (в диаметре) арматуры опорные коробы. Строение таковых показано на изображении. Высоту короба подбирайте так, чтобы он прошел в проем между основанием и строением и жестко там зафиксировался. Рекомендованная ширина опоры – примерно половина ширины выбранного проема, т.е. 25-50 см. На представленном изображении опора стоит на одной площадке с домкратом. Мы поступим другим путем, установив опорные конструкции прямо на ранее обустроенную щебневую засыпку. Нужно лишь дополнительно тщательно ее уплотнить, т.к. плотность могла уменьшится в ходе предыдущей эксплуатации строения, и максимально выровнять по горизонтали. Работайте в аналогичном порядке, пока не установите металлические опоры по периметру всего здания. Шаг между подпорками рекомендуется выдерживать в пределах 100 см.
Начало установки опалубки	Установите внутреннюю стенку опалубки. На этом изображении виден нижний опорный слой из уплотненных песка и щебенки и металлические подпорки-короба. Рекомендации по монтажу опалубочной конструкции приводились ранее.
Армирование	Схема армирования показана на изображении. Аналогичный ряд арматуры пустите по верху. Для работы используйте прутки диаметром 14 мм.
Продолжение установки опалубки и заливка бетона	Монтируется внешняя стенка опалубки и заливается бетон.

Полезный совет! В аналогичном порядке можно осуществить замену не только сборного бутового/кирпичного фундамента, но и монолитного ленточного опорного основания. Делается все в таком же порядке, только для разрушения бетонной ленты и удаления старого армирующего слоя придется приложить гораздо большие усилия, нежели для замены разрушающейся кирпичной/бутовой опоры.

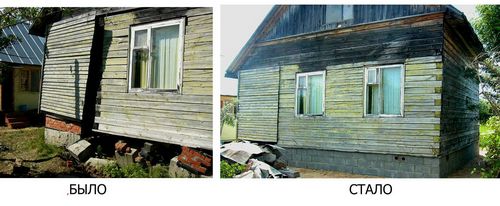

Ремонт опорной конструкции брусовой бани

Ремонт опорной конструкции брусовой бани

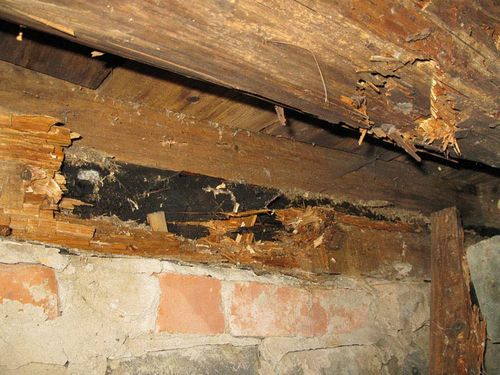

Как отмечалось, одной из наиболее распространенных проблем бань из бруса/сруба является преждевременный выход из строя нижних венцов, которые зачастую начинают гнить гораздо быстрее, чем материал изготовления стен строения.

Предварительно выройте несколько шурфов и оцените состояние опорной конструкции от подошвы до верха. При наличии существенных повреждений фундамента, выполните его ремонт в соответствии с одной из вышеприведенных инструкций. Если же непосредственно с основанием все нормально и повреждены лишь нижние венцы, работайте в последовательности, приведенной в таблице.

Таблица. Ремонт фундамента бани из бруса/сруба

Этап работы	Описание

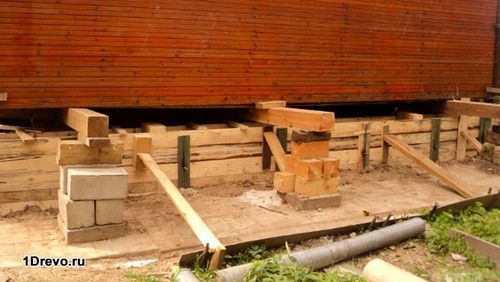

Подготовка проемов для установки домкратов	Вооружившись бензопилой или другим подходящим инструментом, подготовьте в нижних венцах проемы для последующей установки домкратов. Ширину проемов подбирайте так, чтобы было удобно устанавливать/убирать домкраты. Расстояние между проемами – до 150 см.
Установка домкратов	Разместите домкраты в подготовленных проемах. Приподнимите баню над нижними венцами и зафиксируйте домкраты в одном положении. Важно! Строение нельзя поднимать рывками либо чрезмерно быстро – высок риск необратимого смещения стен. Сначала поднимите одну стену/угол максимум на 100 мм, затем перейдите к противоположной стене/углу и сделайте то же самое. В аналогичном порядке, постепенно поднимите всю постройку.
Демонтаж оставшейся части венцов	Установив домкраты, выпилите оставшийся материал изготовления нижних венцов. Для примера показана работа с одной стеной постройки. С остальными стенами все делается точно так же.
Установка металлических опор	Установите металлические опоры и уберите домкраты. Рекомендации по сборке коробов аналогичны предыдущей инструкции. Оптимальная схема расположения опор показана на изображении.
Армирование	Все делается так, как и в предыдущем руководстве.
Монтаж опалубки	Рекомендации аналогичны ранее рассмотренной инструкции.
Бетонирование	Заливаете бетон, даете ему минимум месяц на набор прочности и демонтируете опалубку. Теперь ваша баня стоит на надежном, прочном и долговечном опорном основании. О проблеме сгнивших нижних венцов можно забыть навсегда.

Приведенные инструкции по ремонту фундамента актуальны для наиболее распространенных случаев разрушения опорных конструкций. Как отмечалось, нужно помнить, что каждая ситуация является индивидуальной и фундаменты двух одинаковых строений могут претерпевать абсолютно разные изменения и деформации.

При желании можете ознакомиться с информацией о более сложных профессиональных методах упрочнения и реконструкции фундаментов, предполагающих использование спецтехники и химических реагентов. Сведения на этот счет подробно изложила О. А. Коробова в своей книге «Усиление оснований и реконструкция фундаментов».

О.А. КОРОБОВА. УСИЛЕНИЕ ОСНОВАНИЙ И РЕКОНСТРУКЦИЯ ФУНДАМЕНТОВ. Файл для скачивания

Учебное пособие
