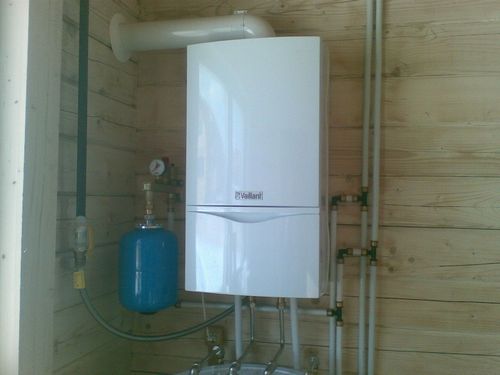

Режимная карта котла должна находится поблизости от котла

Техническое оборудование требует тщательного отношения. Это достигается правильным использованием инструкций и руководств, которые идут в комплекте с техникой. Поэтому, при покупке нового оборудования, не сбрасывайте инструкции, которые прилагаются к нему, будь то телефон, холодильник, газовое оборудование или даже утюг и электрический чайник.

Содержание:

• Основные параметры, отражающиеся в режимных картах котла
• Составление режимных карт котла
• Другие варианты составления данных видов документов

По принципу работы котлы бывают классическими и пиролизными (газогенераторными).

Благодаря этой документации осуществляется правильная и бесперебойная работа газового и водогрейного оборудования. Форма ее является общепринятой, единой. Установлена она была еще в Советском Союзе, в 1984 году Главгосгазнадзором.

Основные параметры, отражающиеся в режимных картах котла

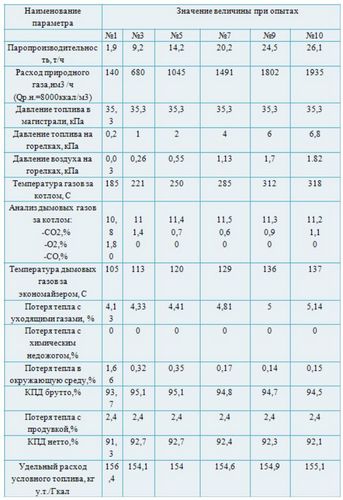

Таблица режимной карты водогрейного котла.

Большинство показателей, расположенных в той или иной карте, измеряются в процентах и позволяют измерить следующее:

• количество газа находится за котлом;
• процент потери тепла, которое уходит вместе с сожженным газом;
• количество тепла, высвобожденного в процессе работы нагревателей;
• количество потерянного тепла в результате химических недожегов;
• коэффициент полезного действия котла (нетто и брутто);
• процентное соотношение таких газов, как кислород, углерод и угарный газ.

Остальные величины в режимных картах котлов:

• давление газа;
• давление воздуха на горелках;
• количество образованных паров за определенное время;
• их температура на выходе.

Все величины измеряются в соответствующих единицах: градусы, килоПаскали и т.д.

Все котлы имеют свои собственные режимные карты.

Они служат для того, чтобы с их помощью была осуществлена максимально правильная и эффективная эксплуатация как парового, так и газового и даже водогрейного оборудования.

Самым основным качеством данной карты, которое обеспечивает вышеупомянутое состояние котла, является то, что она позволяет вам наблюдать все происходящие изменения в процессе работы оборудования. Так, например, она отображает то, какое количество давления газа или воздуха необходимо при том или ином показателе нагрузки на котел. При всем этом должна быть обеспечена еще и безопасная эксплуатация этой техники, равно как и полный и стабильный процесс горения.

Вернуться к оглавлению

Составление режимных карт котла

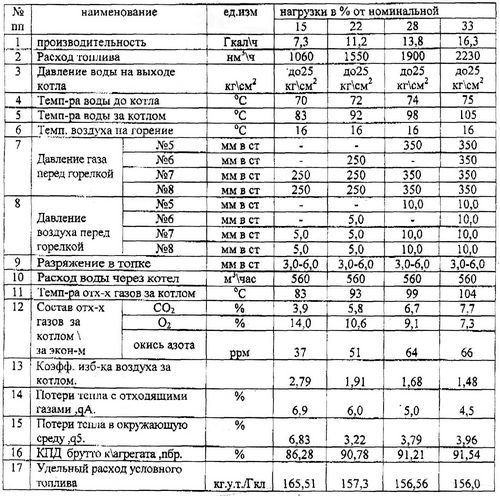

Таблица замеров при испытании.

Для того чтобы этот документ был создан, необходимо провести достаточно большое количество измерений и экспериментов (на этапе производства и выпуска котлов в эксплуатацию). Для этого организации, специализирующиеся на пусконаладочных работах, производят теплотехнические испытания. Это делается каждые 3 года, и здесь еще проводятся всевозможные расчеты и замеры. Чаще всего режимная карта с виду представляет собой обыкновенную таблицу, которая может быть оформлена минимум из двух колонок, а максимум — из пяти. Это зависит от того, какие рабочие режимы подразумеваются при эксплуатации оборудования. Всего их 4: 100, 70, 50 и 30-ти процентные режимы. Что же касается количества строк, то их намного больше, так как каждая из них по отдельности указывает на те параметры, которые были указаны выше (при этом единица измерения их указывается рядом с ними в первом столбце, под них отдельной колонки не отводится). Другой вариант оформления режимной карты — график, но он используется гораздо реже.

Карта обычно производится в нескольких (чаще в двух) экземплярах, одна из которых должна быть помещена рядом с котлом, некоторые даже приклеивают ее на котел. Но если вы опасаетесь за ее сохранность, то сделайте дополнительно сами несколько копий. Для того чтобы вы могли полностью доверять указанным на карте данным, та компания, которая производила пусконаладочные работы, ставит на ней (или на прямо котле) подпись или фирменный знак.

Помимо основных показателей, на карте располагаются еще и показатели зависимости газового давления от производительности котла, равно как и то, насколько зависит давление воздуха от газового давления. Эти показатели становятся необходимыми для того, чтобы вы (или мастер-наладчик) смогли обеспечить регулировку газового или водонагревательного котла как при точных показателях на карте, так и при промежуточных нагрузках на него.

Вернуться к оглавлению

Другие варианты составления данных видов документов

Существует и другой вариант оформления режимной карты котла. Он используется тогда, когда в нем оборудована горизонтально-щелевая горелка (инжекционная). Здесь уже вместо такого показателя, как давление воздуха, указывается расположение некоторых устройств. К ним относятся те части, которые регулируют подачу воздуха: зазоры шторок на поддувальном листе и воздушно-регулировочной заслонки. Помимо них, может быть указано то, как расположены в нем профильные заслонки и на байпасирующем окне пропорционизатор воздуха.

К некоторым общим режимным картам в дополнение составляются карты экономайзеров. Это делается тогда, когда экономайзеры испытываются. После этого потребуется еще и сводная ведомость, которая отражает результаты абсолютно всех расчетов и измерений. Для наиболее полного описания технических характеристик и возможностей котла, равно как и для того чтобы при наладке или ремонте вы смогли полностью разобраться с предполагающимся процессом, создается полный технический отчет. Он зависит от того, какие именно измерения и расчеты (или какие-то еще дополнительные мероприятия) были произведены. Для того оборудования, которое было сделано в новой комплектации (иными словами, для переоборудованных котлов) в отчетах необходимо оценить то, насколько соответствуют сделанные работы целям проведения модернизации и всему проекту в целом. Здесь же нелишним будет анализ всех осуществленных мероприятий.

Итак, составление режимной карты необходимо для полноценной и качественной эксплуатации разного рода газового, водонагревательного и даже парового оборудования. Она должна по возможности находится поблизости от котла, для того чтобы вы не перепутали какие-то показатели и не повредили агрегат.
