Ручной бур для скважины — виды, самостоятельное бурение, плюсы и минусы
- Какие можно пробурить самому?
- Способы бурения своими руками
- Ввод в эксплуатацию и обслуживание
- Заключение
К плюсам относится:
- все комплектующие для процесса доступны;
- вода, получаемая таким способом, отличается высоким качеством;
- дебит воды составляет 1,5 м3/ч, чего достаточно для одного участка с домом и хозяйственными постройками;
- дешевизна бурения и простота монтажа коммуникаций.
В отличие от глубинных скважин, разработанных на специальных буровых установках, у ручного метода есть свои минусы:
- недолгий срок службы — около 15 лет;
- обязательная установка обсадных труб;
- так как скважины, пробуренные вручную, чаще всего относят к виду «на песок», во время монтажа требуется установка фильтров для очистки воды от примесей, которые в процессе эксплуатации могут забивать систему подачи воды;</<!— 4 (2023-08-19)—>
Из-за подвижности пластов и воздействия климатических условий, возникающих изменений, может возникнуть необходимость в проведении ремонта. Анализ плюсов и минусов позволяет сделать вывод, что метод не только доступен, но и выгоден для частных домохозяйств в условиях ограниченного охвата централизованным водоснабжением. Если это актуально, в новом тексте также можно использовать фразу «ручной бур для скважины».
Соотношение плюсов и минусов позволяет сделать вывод, что метод не просто доступен, но и выгоден для частного домохозяйства в условиях недостаточного охвата централизованным водоснабжением.
Какие можно пробурить самому?
Перед тем как заняться бурением, необходимо определиться с видом скважины, которую можно разработать на участке:
- Абиссинская скважина – источник, который залегает на глубине около 10-12 м. Это самый простой способ обеспечения участка водой, для проходки которого используется труба с конусообразным наконечником на нижнем конце.
Эта конструкция забивается в землю на глубину до 9 м и попадает в водоносный песок. Для такого источника не потребуются обсадные трубы, а срок службы может достигать 30 лет при условии регулярной эксплуатации.
- Скважина «на песок» с заглублением до 40 м обеспечивает подачу чистой воды без наличия в ней мелких фракций песка. Используется более 25 лет. Для данного водозабора труба около 120 мм опускается на глубину до водоупорного слоя.
При таком расположении нижняя часть фильтра находится в водоносном слое, а на верхний уровень опускается погружной насос. Скважина обеспечивает водой большое хозяйство, проста в эксплуатации и обслуживании, с низкой себестоимостью.
Способы бурения своими руками
Для проходки своими руками можно использовать один из нескольких методов бурения, которые отличаются особенностями процесса и набором инструментов:
- шнековым способом,
- колонковым;
- ударно-вращательным;
- ударно-канатным (при помощи желонки).
Шнековый
Использование метода актуально для проходки скважин с глубиной до 40 м. Это один из самых доступных вариантов обеспечить дом водой. Ход работы заключается в использовании шнека — орудия похожего на штопор, который ввинчивается в грунт.
На конце бура имеется наконечник:
- долото из разного качества стали – для твёрдых пород;
- бур-ложка – для песка;
- спиральный наконечник – для глинистых слоёв.
Этот элемент способствует измельчению грунта и дальнейшему продвижению орудия в глубину породы. В процессе проходки грунт поднимается по лопастям шнека на поверхность.
Плюсы:
- Проходка происходит быстро, обычно в течение 1 дня.
- В процессе работы и подъёма грунта по лопастям шнека, стенки скважины укрепляются.
- Для извлечения отработанных пород не нужно применять других методов.
- Нет необходимости производить промывку в процессе работы.
- Бурение происходит непрерывно и безопасно.
Минус – невозможность работать на грунтах с высокой плотностью или вязкостью.
Инструменты и материалы:
- тренога с лебёдкой;
- бур;
- трубы разного диаметра;
- вентили;
- глубинный насос;
- фильтр;
- кессон.
Ход работы:
- Определяется место для водозаборного сооружения.
- Выкапывается яма со сторонами 1,5 м и глубиной – 1 м.
- Закрывается внутренняя её часть листами фанеры или досками.
- Над шурфом устанавливается тренога с лебёдкой.
- При помощи соединительных штанг происходит опускание и поднятие бура. Диаметр скважины должен превышать размер насосного оборудования на 5 мм, чтобы он свободно перемещался внутри трубы.
- Шнек ввинчивается в породу.
- Через каждые 1,5 м бур поднимается на поверхность для прочистки и высвобождения от отработанных пород.
- Процесс продолжается до достижения водоносного слоя.
- Обустройство скважины для дальнейшей эксплуатации.
Ручное бурение скважины на воду шнеком рассмотрено в видео:

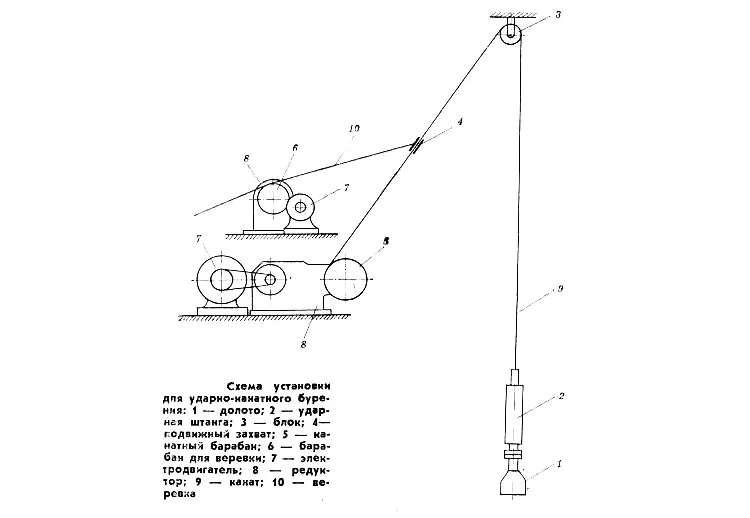

Ударно-канатный (желонкой)
Суть способа заключается в постепенном погружении трубы с заострёнными зубцами и клапаном под своим весом в грунт. Желонка давит на дно, разрушаются породы и заполняют орудие, после чего заглушка закрывается и трубу прочищают.
Чем больше высота, с которой спускается снаряд, тем быстрее происходит заглубление. Также, трубу можно утяжелять при помощи частичного заполнения бетоном.
Плюсы:
- Проходка может составлять до 30 м.
- Возможность применения бура на начальном этапе.
- Введение в эксплуатацию сразу после окончания бурения.
- Разработка скважин на галечниково-валунных грунтах и породах с повышенной вязкостью.
- Не нарушается состав водного слоя и после разработки остаётся таким же, как и до проведения работ.
Минусы:
- Невозможно пробурить скважину под углом.
- Не применяется на грунтах с повышенной твёрдостью, так как силы снаряда не хватает, чтобы их пробить и углубиться в породу.
- Медленная проработка слоёв.
- Прочистка желонки занимает много времени и сил.
Инструменты и материалы:
- буровая штанга на каркасе;
- лебёдка и блок;
- желонка;
- трос;
- бур (по желанию).
Ход работ:
- Предварительно производится бурение небольшого углубления на выбранном участке.
- Над углублением располагается тренога с блоком.
- С помощью блока крепится трос и желонка.
- Снаряд поднимается и сбрасывается в подготовленное углубление.
- Острый край желонки входит в грунт, захватывает породу и закрывается. Чтобы ускорить процесс и увеличить количество захваченного грунта, по орудию наносится несколько сильных ударов, после чего желонка поднимается на поверхность.
- Труба освобождается от содержимого.
- В процессе заглубления в скважину помещается обсадная труба для предотвращения разрушения стенок.
- Процесс повторяется до достижения водоноса.
При проходке не стоит останавливать работу на первом водоносном слое. Углубиться нужно до второго. Он обеспечит более высокий дебит водозаборного сооружения и более чистую воду.
Ручное бурение скважины на воду желонкой рассмотрено в видео:

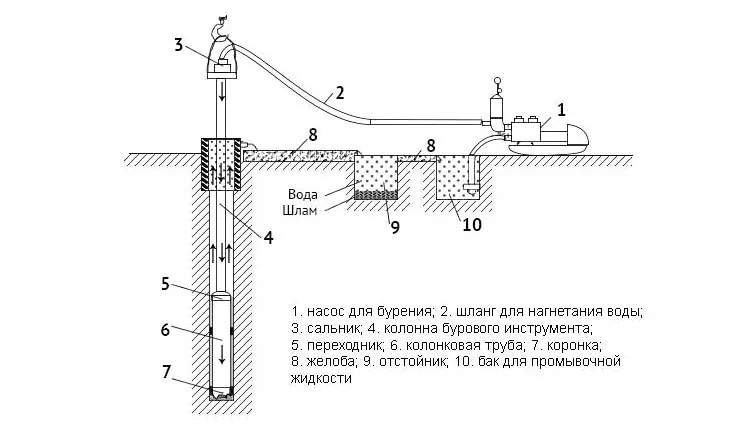

Колонковый
Работа заключается в использовании колонкового бура, который разрушает целостность грунта и позволяет поднять на поверхность не разрушенные породы и цельный керн.
В нём сохраняется вся последовательность слоёв пород, которые присутствуют на участке. Этот фактор важен, если предусматривается дальнейшее изучение пород на риски и получения информации для заполнения паспорта скважины.
На нижней части колонны устанавливается коронка из разных материалов: от стали до алмазных вставок, в зависимости от пород, представленных на участке.
Плюсы:
- Бурение возможно на всех видах грунта.
- Ствол скважины получается максимально равным.
- Быстрое выполнение работ.
- Проходка до больших глубин.
- Скважина сохраняет форму, её стенки не осыпаются.
- Возможность бурения вертикальных и горизонтальных скважин.
Минусы:
- Малый диаметр бурения, что препятствует использованию мощных погружных насосов.
- Возможность заклинивания снаряда влияет на время проходки.
Инструменты и материалы:
- алмазные коронки, коронки из стали, вольфрама, победита;
- колонковая труба;
- штанги для наращивания колонны;
- соединения, переходники, сальники;
- труба для отвода шлама;
- буровой станок.
Ход работ:
- К колонковой трубе крепится коронка.
- Труба крепится к штангам, которые наращиваются при заглублении.
- Верхняя штанга монтируется на буровом станке.
- Колонна ввинчивается в породу, которая остаётся в самой трубе.
- После проходки 50 см колонна поднимается, открепляются штанги, извлекается колонковая труба.
- Скопившиеся породы удаляют.
- Снова собирается колонна и продолжается бурение до появления воды.
В процессе работы используется промывочная жидкость – смесь воды и глины для укрепления стенок скважины.

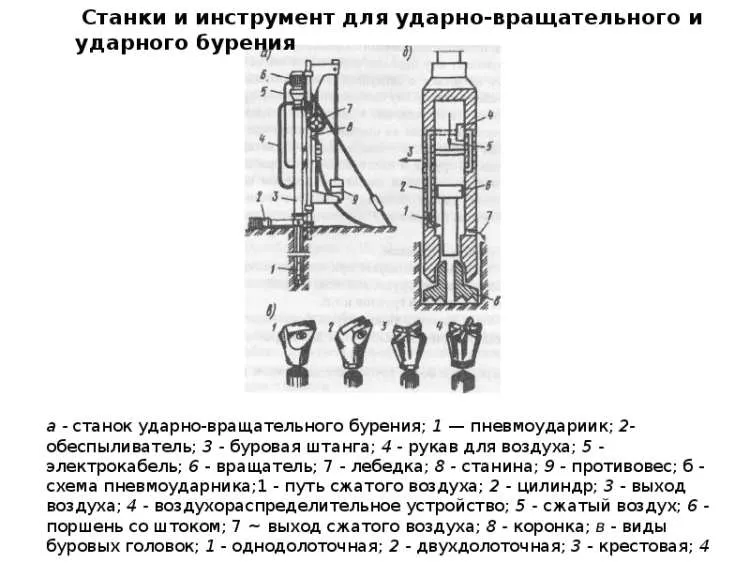

Ударно-вращательный
Суть метода заключается в использовании вращающегося инструмента с постоянными ударами по нему с помощью пневмоударника, который отработанным воздухом чистит забой от разрушенной породы.
Плюсы:
- Быстрое заглубление в грунт.
- Позволяет бурить под углом и вертикально.
- Подходит для грунтов средней степени буримости.
- Эффективен в случаях, если грунт на участке представлен разными породами.
- Глубина скважины до 36 м.
Минусы:
- Большая масса оборудования.
- Малая стойкость бура в труднобуримых породах.
Инструменты и материалы:
- тренога с блоком и лебёдкой;
- ложковый, змеевиковый бур, буровое долото (на выбор) в качестве вращательного инструмента;
- пневмоударник или другое орудие для ударов по буру, например, кувалда.
Нужно правильно рассчитать оборудование для бурения и угол наклона лопастей, чтобы во время нанесения удара он не деформировался.
Ход работ:
- На подготовленном месте устанавливается тренога.
- К ней крепится инструмент, которым будет производиться вращательное движение.
- В случае использование пневмоударника, он монтируется непосредственно к вращательной части.
- Бур заглубляется в породу на глубину до 1,5 м. Во время ввинчивания наносятся толчки по орудию для быстрого вхождения в грунт и дробления твёрдых пород.
- Оборудование поднимается и освобождается от содержимого.
- Процесс повторяется до достижения воды.
Ввод в эксплуатацию и обслуживание
По окончании бурения нужно сразу приступить к вводу скважины в эксплуатацию. В новом водозаборе нужно проверить:
- глубину,
- уровень воды,
- состояние колонны,
- если есть необходимость – почистить от осадка.
Инструкция:
- Первый шаг – монтаж обсадных труб.
- Промывка от ила, песка и глины с применением погружного насоса. Время процесса составляет 10 – 12 часов, а может затянуться до нескольких дней.
- Когда из скважины пошла чистая вода, устанавливается фильтр, рабочий насос.
- Фиксируются обсадные трубы и устанавливается крышка.
- Монтируется кессон.
- Происходит разводка труб системы водоснабжения.
Заключение
Чтобы обеспечить участок чистой водой, можно пробурить скважину и обустроить водозаборное сооружение своими руками. Это физически тяжёлый процесс, но с низкой себестоимостью, что привлекает владельцев частных домов.
Наиболее подходящие методы проходки:
- шнековый,
- ударно-канатный (желонкой),
- колонковый и ударно-вращательный.
