Руководство по лестничным пролётам

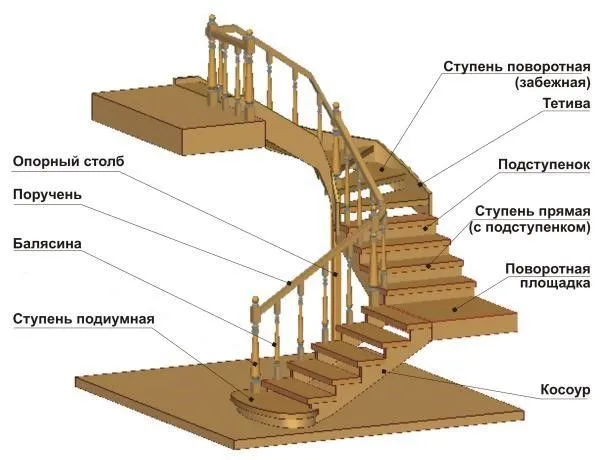

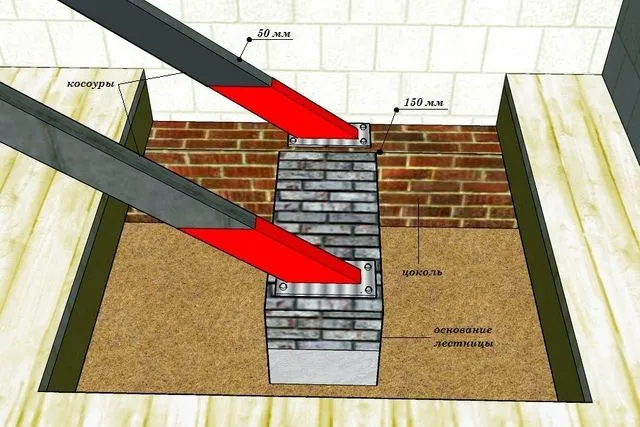

Основание
Это базовая часть, к которой прикрепляются ступени и другие дополнительные элементы лестничных конструкций. Этот установленный компонент выполняет функцию удержания лестницы в запланированном положении согласно проекту. Существует разнообразие вариаций. Этот элемент также известен как «лестничный пролет».

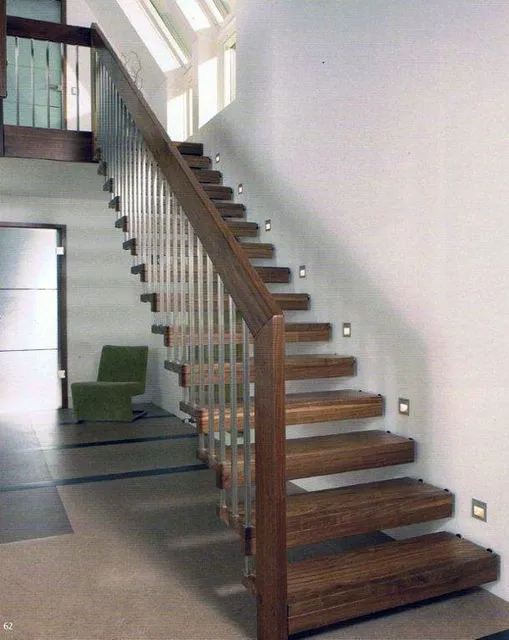

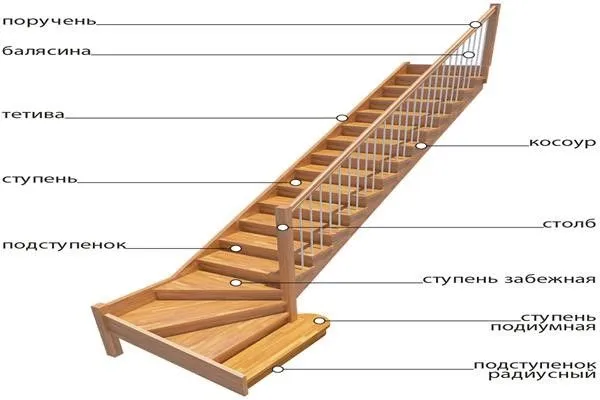

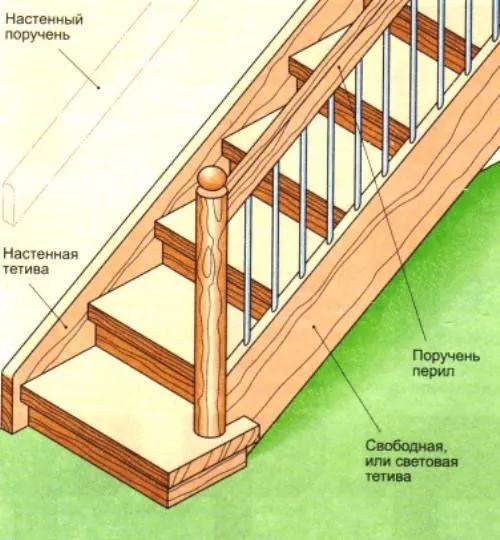

Тетива
Тетива – несущая конструкция пролета лестницы, что представлена как балка с вырезами с внутренней из сторон. В вырезах в виде пазов или гнезд располагаются ступеньки. Данный вид креплений позволяет ступеням сливаться с тетивою, не показывая своих торцов. Здесь вы можете прочитать статью об изготовлении лестницы на тетивах своими руками.

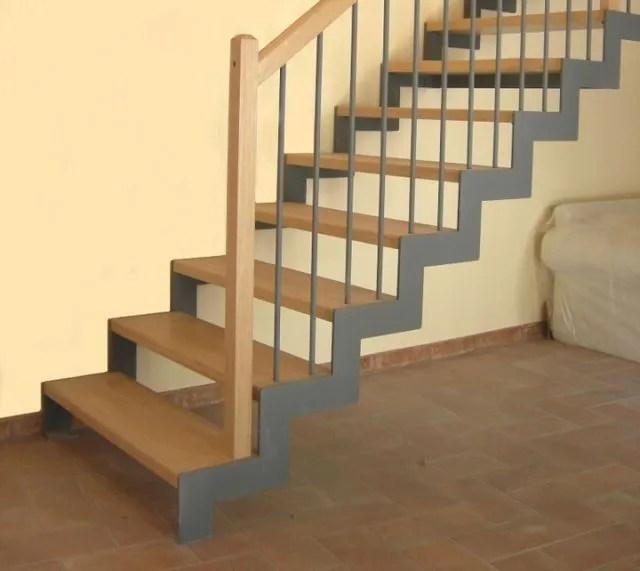

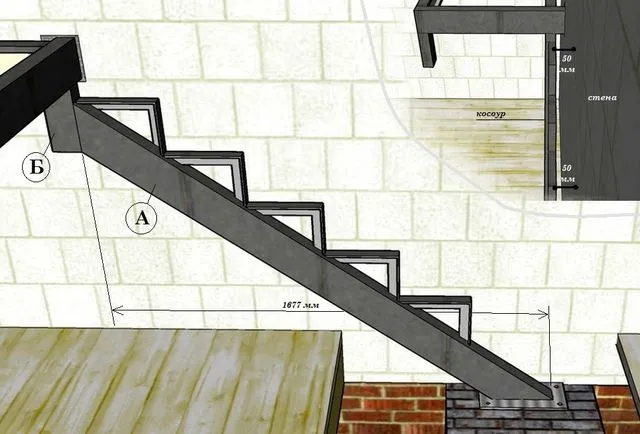

Косоур
Разновидность тетивы, когда ступеньки закреплены сверху вырезов тетивы. И не просто врезаны в бока планки, а уложены в зубчатые опоры. При осмотре сбоку лестниц видны торцы (бока) ступеней. В толщину несущий косоур должен быть не меньше пяти сантиметров, ширина – составлять по максимуму 30 см. Косоур обычно монтируется по бокам лестницы, но может устанавливаться и посередине. Такое устройство называют центральным косоуром. Здесь Вы можете прочитать статью о видах косоуров и об их изготовлении.
Больцы
Название данного элемента – от немецкого слова «bolz» («болт»). Больцы — крепеж, удерживающий лестницу. С помощью них можно фиксировать одну из сторон марша к стене, а противоположную — на поручень, что и станет несущим элементом. Подробнее читайте в статье изготовление лестницы на больцах.
Опорный столб
Вертикальная опора, что обычно несет главную нагрузку в оградительных конструкциях. Опорный столб предназначается для того, чтоб придавать жесткости перилам – к столбу крепятся поручневые конструкции. Этот элемент обеспечивает поддержку площадкок лестницы, забежных ступеней. А в винтовой лестнице – всей конструкции целиком.
Ступени (открытые или с подступенком)
Функция ступеней — самая важная для лестниц. Эти элементы опираются в балки (крепятся на тетивах, косоурах или больцах), в ином случае дополнительными опорами служат подступенки. Различают 2 типа ступеней: 1) открытые (не имеющие подступенков); 2) закрытые (с подступенками в роли опор). Подробнее читайте в статье о размерах ступеней по ГОСТу.
Лестничные площадки
Горизонтальные элементы лестниц, размещенные меж смежными пролетами. Существуют лестничные площадки разных видов. Для площадок промежуточных на сложных маршах ширина устанавливается не менее ширины ступеней и с запасом 10 сантиметров. В П-образных моделях лестниц размеры могут быть удвоены, плюс десятисантиметровый зазор. Промежуточные площадки для прямых маршей, помимо ширины, должны быть до 65 сантиметров в длину, по средней величине шага для взрослого человека.
Марши лестниц
Конструктивные элементы, что опираются на 2 соседние площадки у лестницы, соединяя их. Лестничные марши состоят из ступенек, что закреплены на 2-х несущих балках (косоур, либо тетива). Как правило, имеют ограждения (обычно, высота 90 — 110 сантиметров).

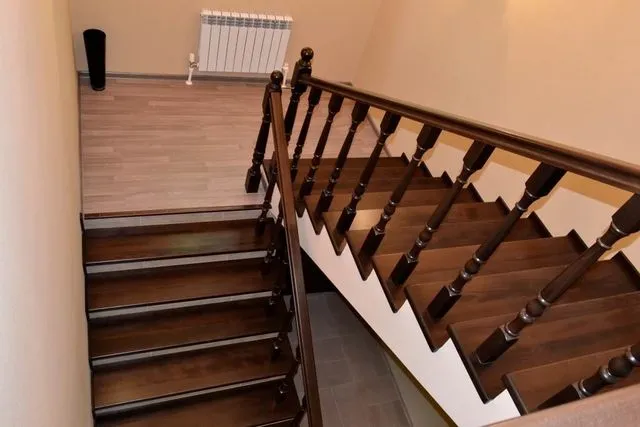

Маршевая лестница
Самая распространенная и популярная конструкция в мире. Маршевая лестница состоит из фрагментов-пролетов (маршей). В каждом из них не менее 3-х но, обычно, не более 15-и ступенек. Чаще всего, 10-11. Если лестница слишком длинная, правильной будет установка промежуточных площадок.
Перила
Вертикальные элементы лестниц с поручнем сверху, высотой от ступенек минимум 90 см (по стройтехнормам). Назначение — обеспечивать точку опоры для человека при ходьбе по лестнице, предотвращая падение за периметр. Перила включают стойки (каркас), поручень (обеспечивает опору), заполнение (декоративная и оградительная функции). Стойки (или балясины) обычно закрепляются в основание через фланец анкерными болтами.

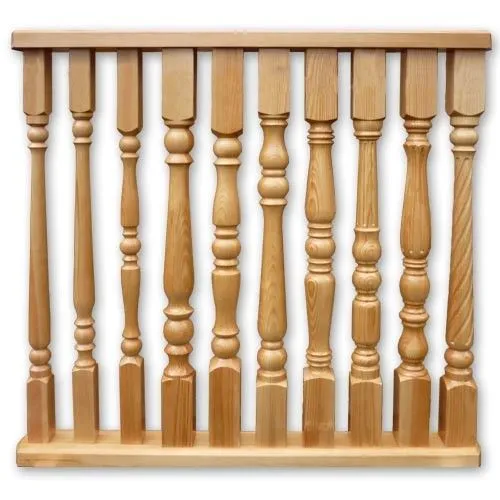

Балясины
Столбики, фигурные и не слишком высокие, в форме колонн (или же с резными декорами), которые поддерживают перила ограждений лестниц (а также – балконов и др. архитектурных сооружений). Балясины обычно изготовляются из металла, дерева, других материалов. Фрагменты используются для многих типов лестничных конструкций.

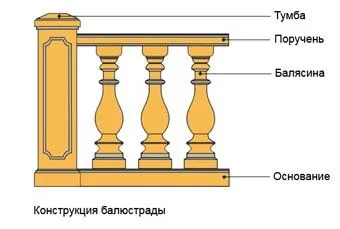

Балюстрада
Ограждение лестничных конструкций, невысокое, состоящее из множества балясин (небольших резных колонн), которые соединены сверху перилами (как вариант, горизонтальной балкой).

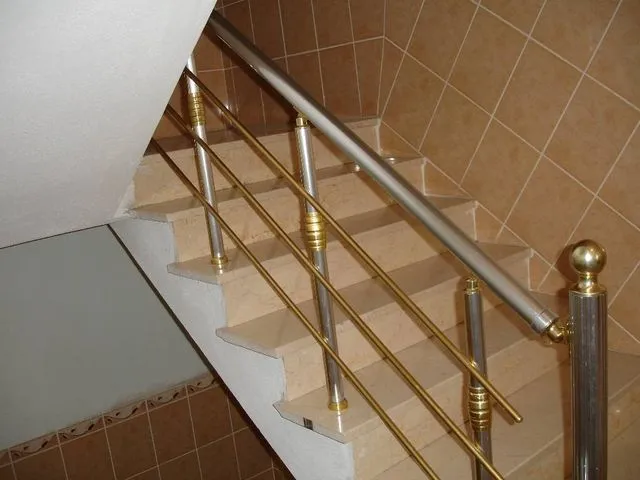

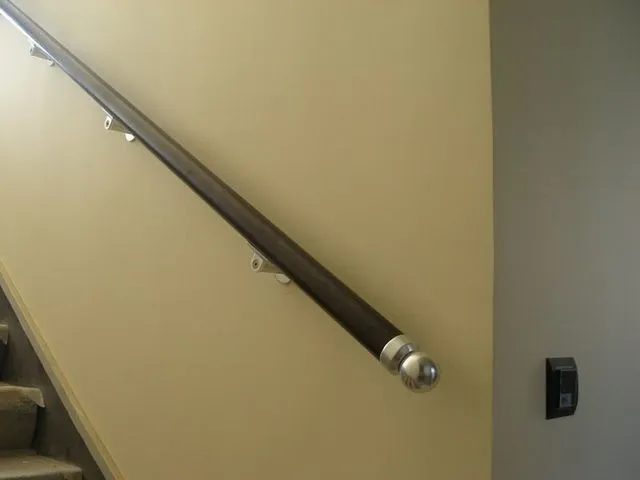

Поручень
Элемент, выполняющий опорную функцию. Если с краю лестничного пролета установлены перила, там, где конструкция лестницы примыкает к стенке, зачастую устанавливается поручень. Устроены элементы, как правило, просто и состоят из поручней плюс элементы креплений, которыми они фиксируются. Поручень — важный аксессуар в больницах или домах престарелых, для посетителей с ограниченными возможностями.
Подступенок
Подступенок – деталь лестниц, вертикальный фрагмент ступеньки. Чтоб вся конструкция была комфортной и безопасной, высота подступенков устанавливается 15-18 сантиметров. При этом двойная высота элемента, складываемая с шириной ступеньки, должна приравниваться средней длине человеческого шага, примерно в 65 сантиметров.
Глубина шага лестницы
Соотношение ширины с высотой у ступеньки. Глубина шага лестницы примерно равна длине стопы человека (взрослого).

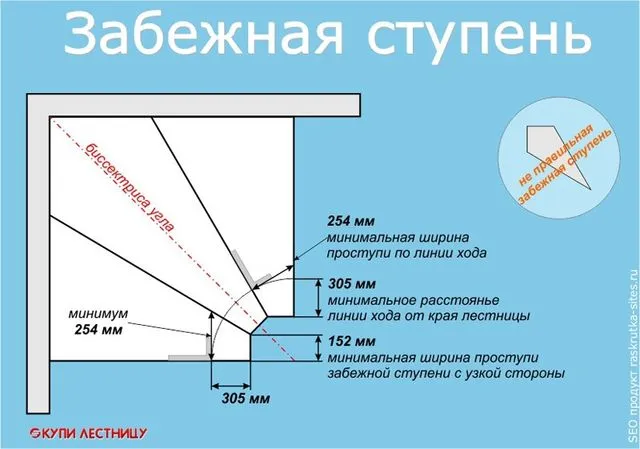

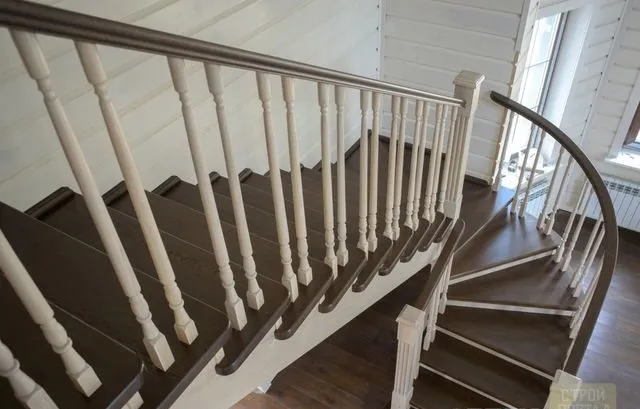

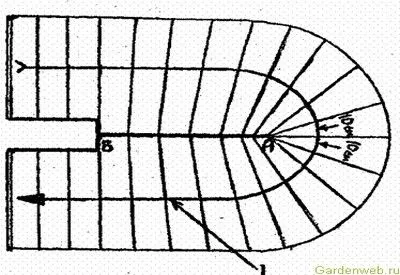

Ступени забежные
Элементы с непараллельными краями. Внутри такие ступени меньше, чем снаружи. Забежные ступени используются при повороте лестничной конструкции, называемой забежной — вместо площадок.

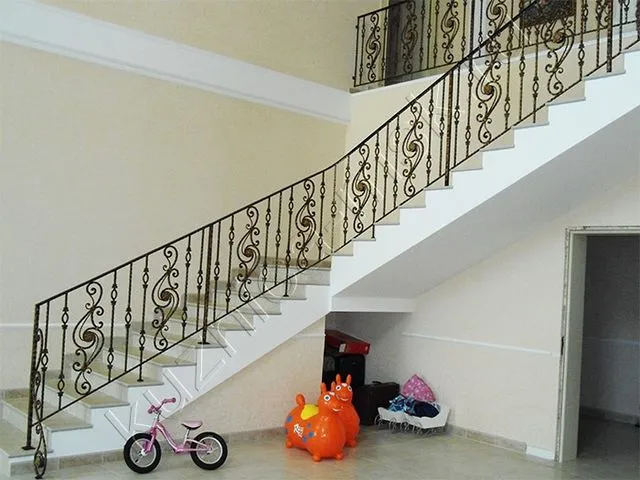

Ограждения лестниц
Конструкции, которые обеспечивают безопасное прохождение по маршам лестниц. В данном случае, межстоечные расстояния для перил, расположенные вертикальным образом, не должны превышать пятнадцати сантиметров, а если в доме дети – 12 см. такое лестничное ограждение считается соответствующим ГОСТ.

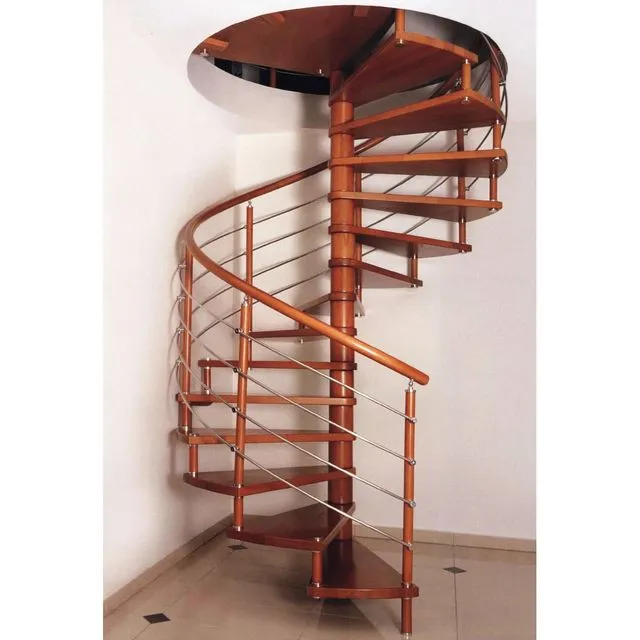

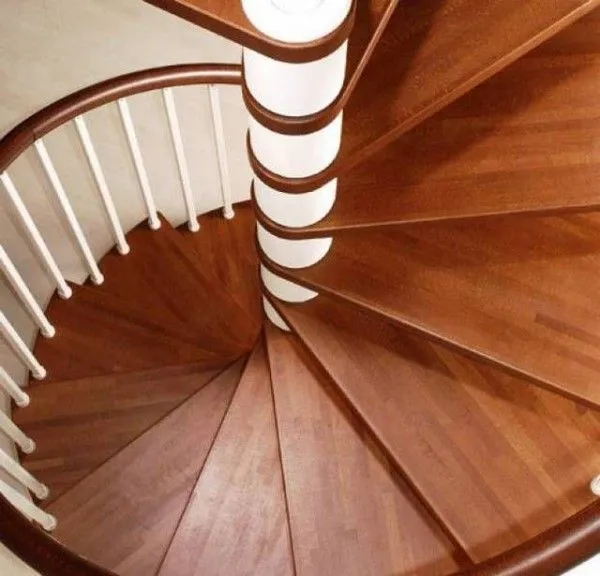

Лестница винтовая
Лестничная конструкция, у которой проекционный контур имеет вид окружности. Основное, чем отличается лестница винтовая от других видов – наличием опорной стойки, располагающейся по центру. Она несет нагрузку, и на ней лучеобразно (согласно спирали) закрепляются ступени.

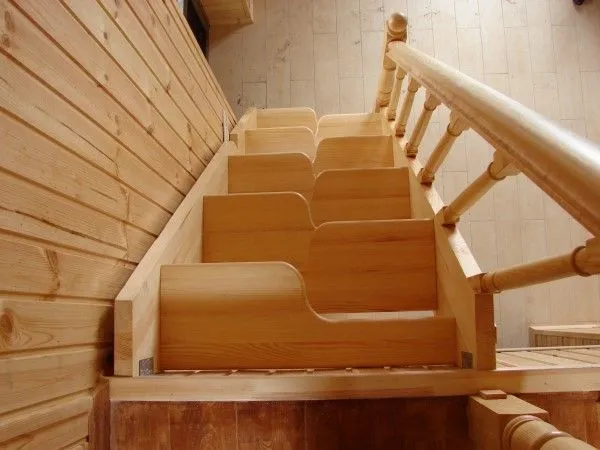

Лестница с «гусиным шагом»
Компактная модульная конструкция с так называемым «переменным» шагом. Своим наименованием «гусиный шаг» обязан контурам своих ступенек – присутствуют овальные (косые) попеременные вырезы. Такую конструкцию целесообразно применить в тех случаях, когда мало места. «Гусиный шаг» обычно делается под 45 градусов, однако встречаются вариации, что поднимаются под угол в 70 гр.

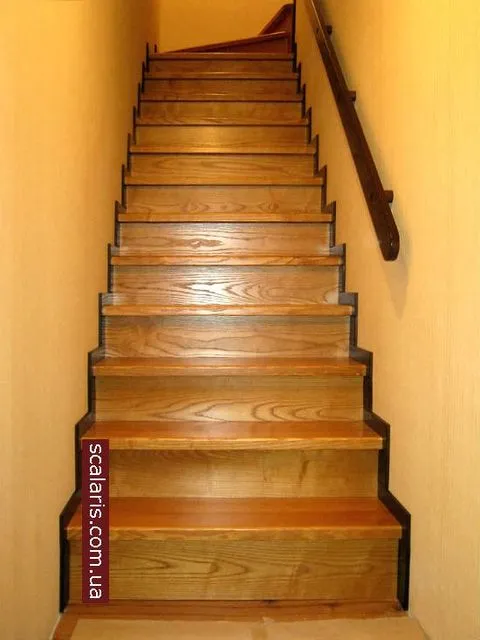

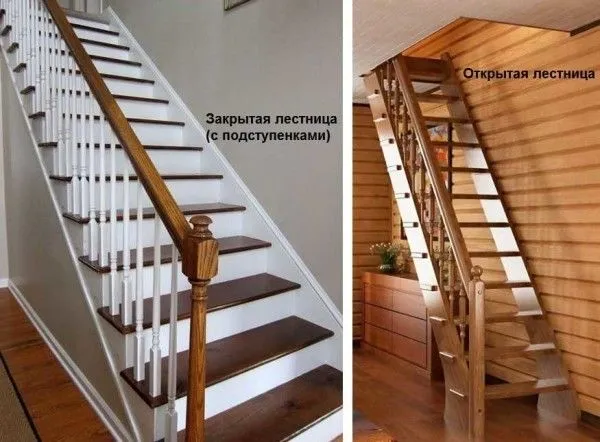

Лестница закрытая
Лестничная конструкция с подступёнками. Ключевая особенность — обустройство подступенков, которые не оставляют свободных просветов. Такое решение обеспечивает закрытую лестницу максимальной безопасностью: по ней комфортно спускаются/поднимаются даже малыши.

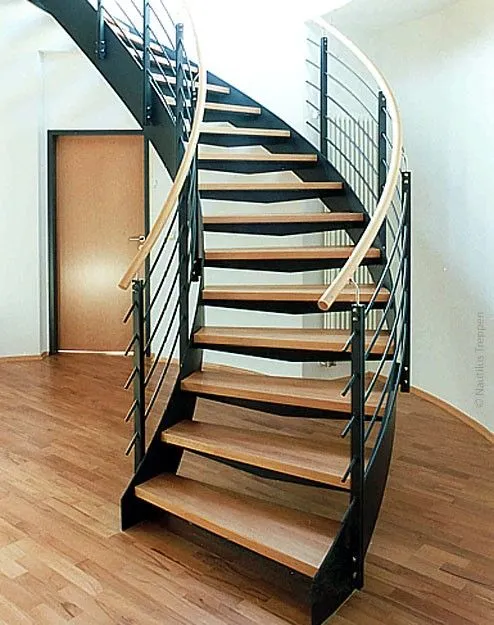

Лестница изогнутая
Конструкция с поворотами по дуге (угол до 180 градусов) по всему протяжению марша. Лестница изогнутая – очень изящная, и состоит из сплошного марша. Поворотные (забежные) ступеньки являются своеобразной изюминкой конструкции. Установка ее осуществляется, по обыкновению, вплотную к стенке. Однако при наличии свободного пространства монтаж может проводиться и «навесным» путем.
Лестница комбинированная
Лестничная конструкция с переменными формами, сочетающая несколько функционалов для различных видов лестниц. Лестница комбинированная включает взаимодействующие элементы, организованные для достижения сразу нескольких практических или декоративных задач. Такое название конструкции носит условный характер, подразумевая, что в здесь присутствуют элементы нескольких типов по различным характеристикам.

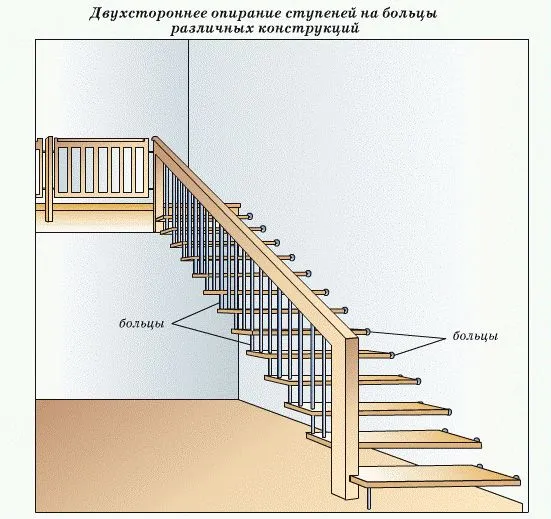

Лестница на больцах
Особый вид лестничной конструкции, отличающийся от других по структуре, по способам монтажа. Причем, можно собрать данным способом конструкцию любых форм: с прямым или с поворотным маршем; винтовую; «гусиный шаг»; с площадками. Лестница на больцах отличается специфическим крепежом – больцами. Эти элементы в такой модели обеспечивают конструкции повышенную прочность и эстетичность внешнего вида. Что позволяет сделать конструкцию визуально «воздушной», ее структура не будет препятствовать проникновению лучей света.

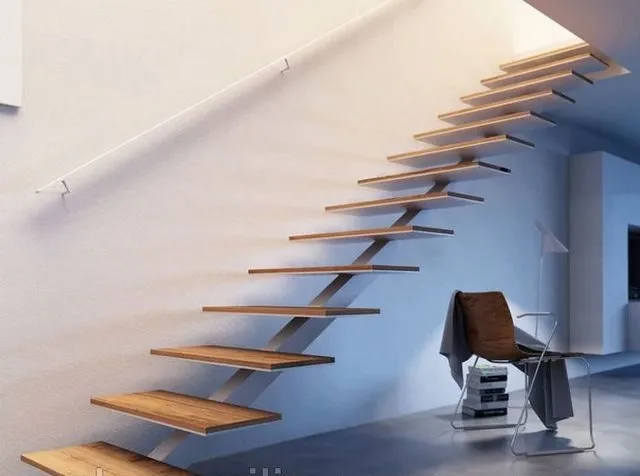

Лестница на центральном косоуре
Конструкция, где ступени поддерживаются снизу центральным косоуром (по главной оси марша). Лестница на центральном косоуре использует квадратный (прямоугольный) профиль. Ступени, как правило, крепятся при помощи стальных кронштейнов, приваренных к косоуру (ширина металла берется более 2-х миллиметров). В наружных лестницах на подобном косоуре используются швеллеры, который ставятся на ребро.

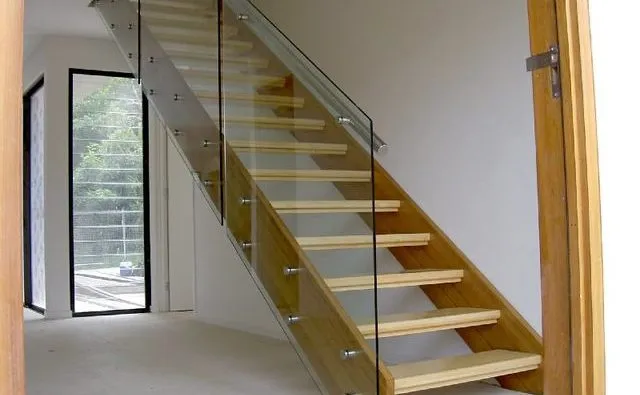

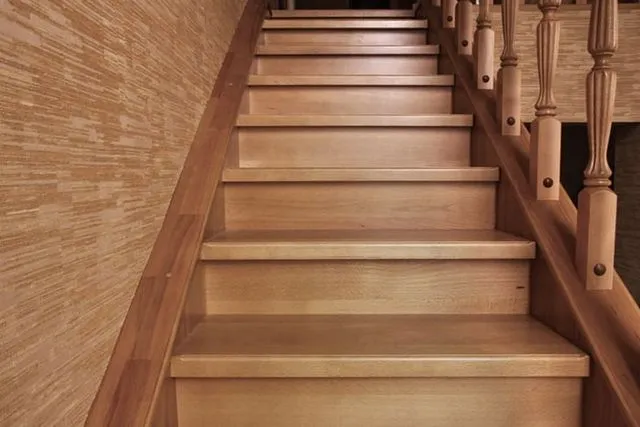

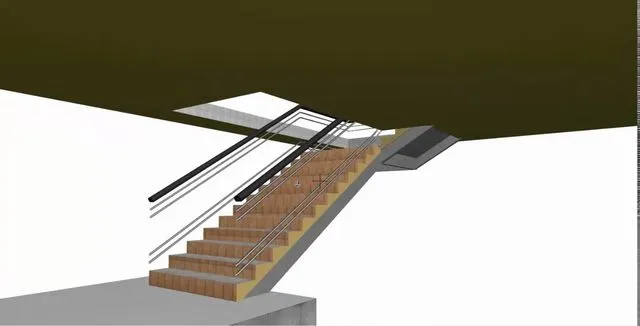

Лестница прямая
Лестничная конструкция без забежных ступенек. Лестница прямая самая удобная конструкция для частных двухэтажных домов, она является недорогой и простой, надежной в эксплуатации.

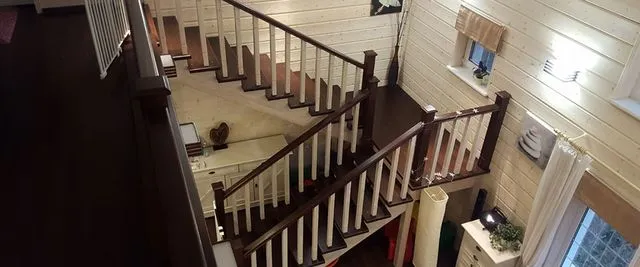

Лестница с площадкой
Конструкция имеет разделительные межмаршевые элементы, они располагаются в горизонтальной плоскости сначала или в конце маршей (как вариант, с обеих сторон), служат для удобного выхода на марш.

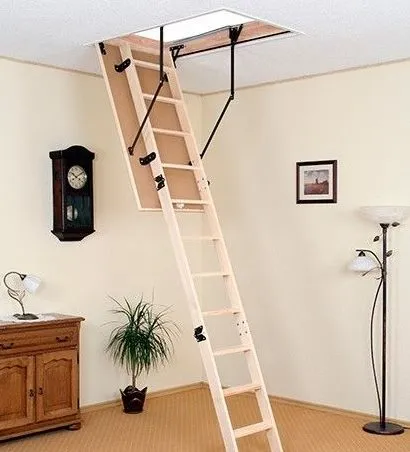

Лестница чердачная
Особый вид лестницы, появившийся в частных домах, где используется чердачное пространство. В собранном виде лестница чердачная убирается в люк, не занимая места в комнате. Конструктивно она выполняется из разных материалов. Складные лестницы для чердака позволяют безопасно и комфортно попадать на чердак (мансарду). Бывают и стационарными.

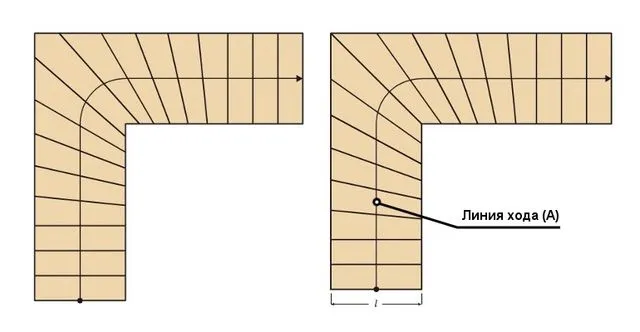

Линия хода
Воображаемая линия, что находится в 30-50 см от поручня лестничной конструкции. Линия хода – черта, по которой человек перемещается при движении по лестнице. Обычно ее изображают в плане, рассчитывая ступени так, чтоб их ширина (глубина) являлась одинаковой на протяжении линии хода.
Лестничный пролет
Фрагмент, расположенный меж 2 маршами лестницы. Лестничный пролет располагается наклонно или же вертикально, зависимо от конструкционных особенностей лестниц, состоит из продольных балок (тетива, косоур), поперечных сегментов – ступенек.

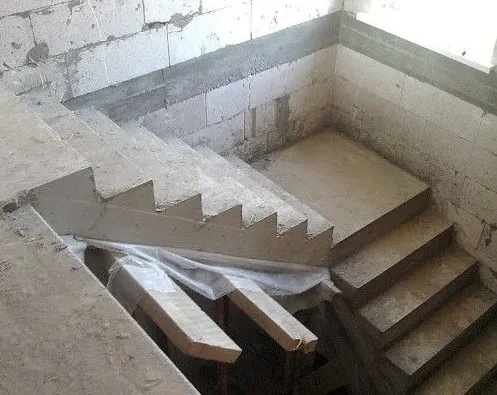

Монолитная лестница
Конструкция, изготовляемая из монолита-бетона. Для обустройства монолитной лестницы предварительно требуется опалубка (применяются доски, или же металлические, а также асбестоцементные листы).

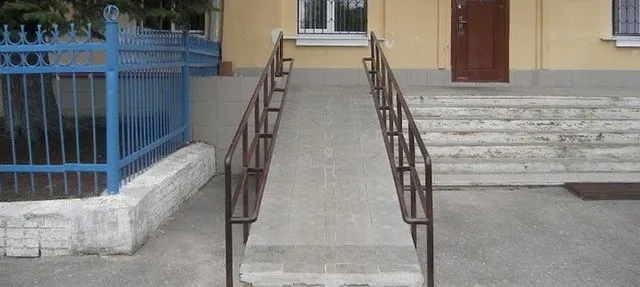

Пандус
Пологий скат, наклонная площадка, которая соединяет две горизонтальные поверхности различной высоты, обычно обустраивается для перемещения колёсных средств с одной плоскости на другую. Пандус часто применяется для обеспечения комфортного перемещения инвалидных средств передвижения и детских колясок.

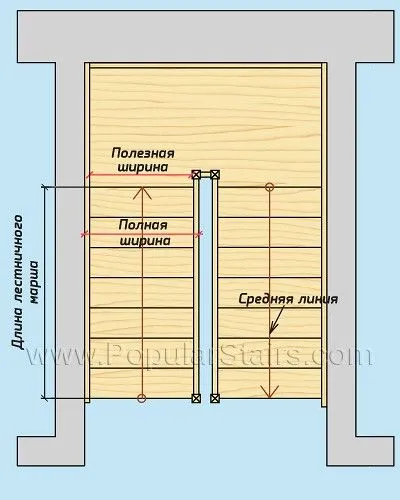

Полезная ширина лестничного марша
Расстояние между стенкой, получившей финальную отделку, и внутренней частью поручня. Иногда – расстояние меж поверхностями 2-х поручней. Полезная ширина лестничного марша вычисляется по высоте поручней уже готовой лестничной конструкции.

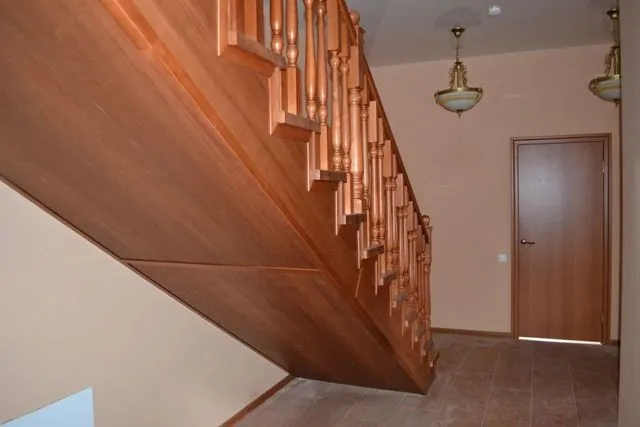

Подшивка лестницы
Декоративные панели, которые закрепляются с нижней из сторон лестничного марша. Подшивка лестницы деревянной ведется панелями МДФ, простыми или филенчатыми панелями, гипсокартоном. Для многих видов конструкций подшивка не является обязательной, ее актуальность зависит от выбранного дизайна.
Проем в междуэтажном перекрытии
Отверстие в перекрытиях для монтажа лестничной конструкции. Проем в междуэтажном перекрытии рассчитывается, исходя из того положения, что вертикальное расстояние от верхней поверхности проступи до нижней – перекрытия будет составлять не меньше двух метров.
Промежуток (зазор) между лестницей и стеной
Промежуток между лестницей и стеной — расстояние от лестничного марша (либо площадки) до поверхности стенки или же примыкающих элементов конструкции в свету.

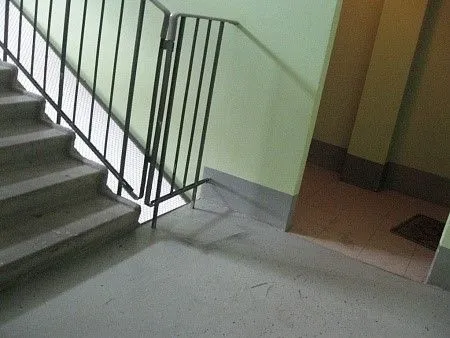

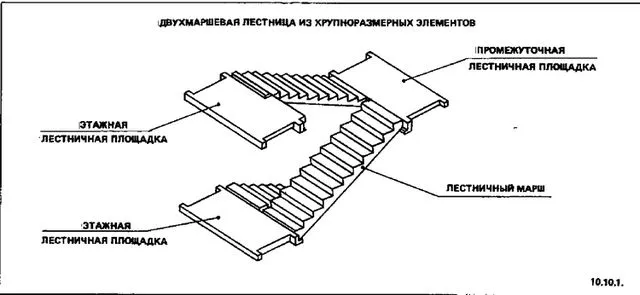

Промежуточная лестничная площадка
Промежуточная лестничная площадка представляет собой горизонтальную конструкцию между двумя поочередными маршами лестниц (используется для лестничных конструкций со смещенными маршами).

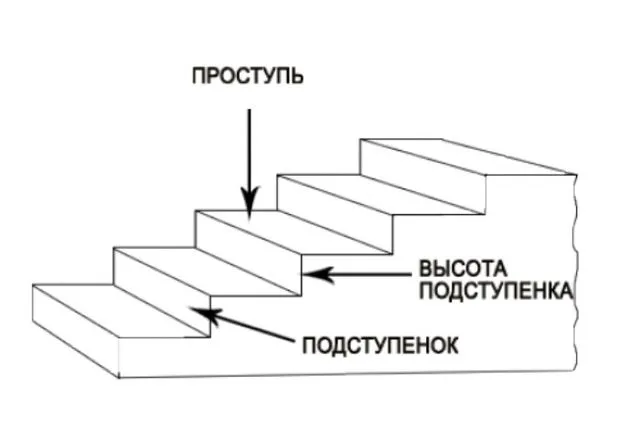

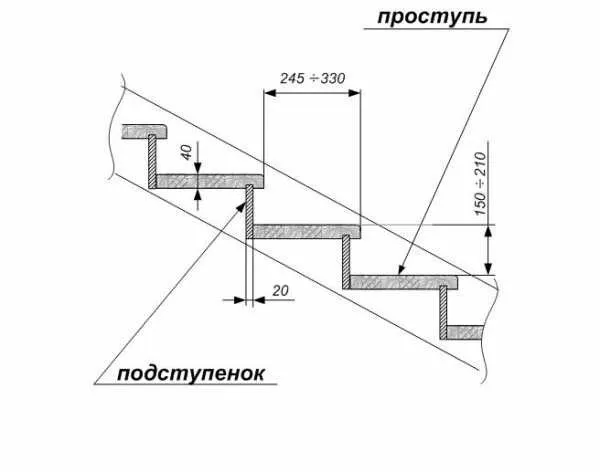

Проступь
Горизонтальная плоскость ступени. Самой комфортной в эксплуатации считается проступь с пропорциональным соотношением до 30 сантиметров.

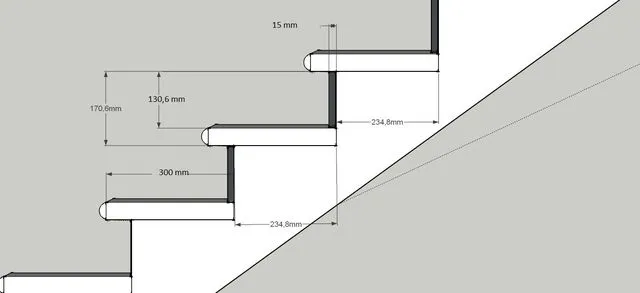

Размер выступа
Горизонтальное расстояние, на котором передняя кромка ступени нависает над проступью расположенной ниже ступени. Размер выступа, другими словами, это разница между расчетной и реальной шириной для проступи лестницы.
Расстояние между ступенями
Расстояние от верхней поверхности одной ступени до нижней поверхности проступи расположенной выше ступени. Расстояние между ступенями определяется согласно ГОСТ в проекте конструкции.

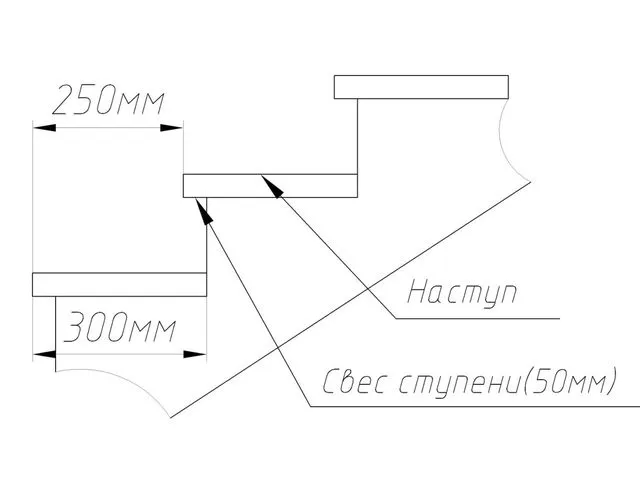

Свес ступени
Горизонтальное расстояние, на которое кромка впереди одной ступени нависает над расположенной ниже ступенькой, или же – разница ширины ступени и ширины проступи.
Средняя линия лестничного марша
Средняя линия лестничного марша — условная линия, по которой передвигаются по определенной лестничной конструкции. Она указывается на плане, как направление марша лестницы: точкой обозначается передняя кромка фризовой ступени снизу, стрелкой — передняя кромка фризовой ступени сверху.
Стойка винтовой лестницы
Стойка винтовой лестницы — это ее центральный (несущий) стержень.

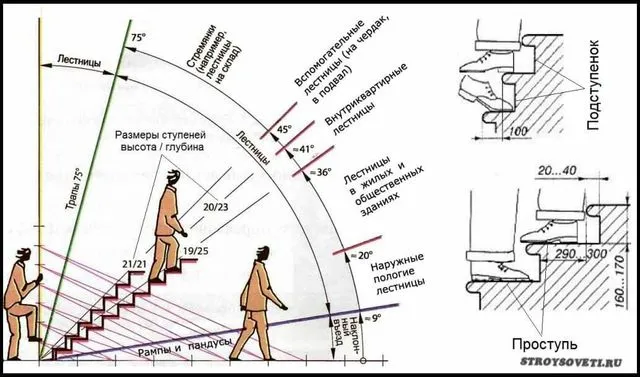

Уклон
Уклон — соотношение высоты подступенка и ширины проступи. Он позволяет вычислить крутизну конкретно взятой лестницы, к примеру, 17,2/28 (высота с шириной, указанные в см).

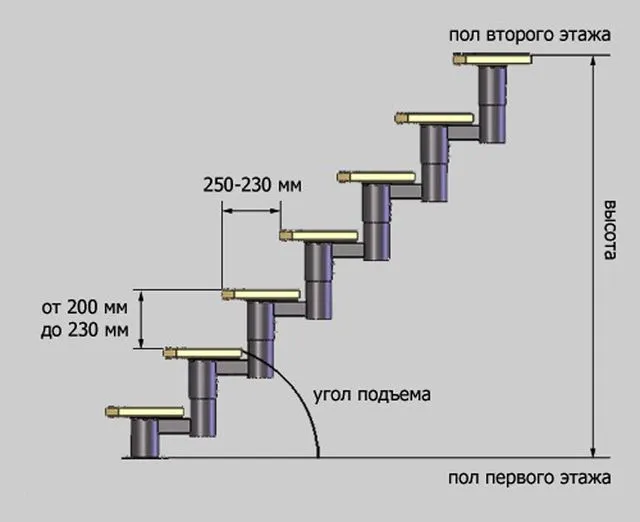

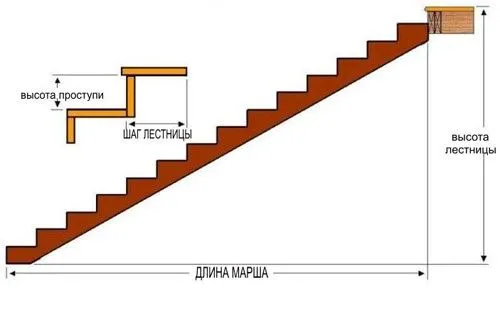

Шаг лестницы
Высота ступени, включающая ее толщину. Шаг лестницы рассчитывается таким образом: в основе – ширина шага, которая у взрослого человека составляет около 65 сантиметров.

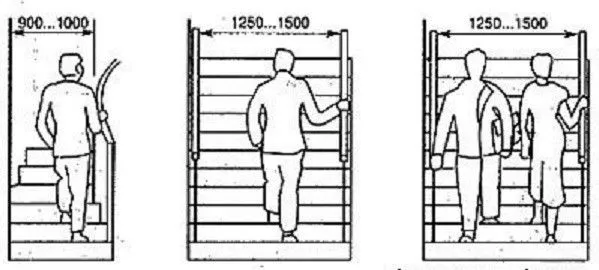

Ширина лестничного марша
Расстояние меж перильными (параллельными) ограждениями или меж ограждениями и стенкой. По минимуму ширина лестничного марша должна составлять: внутриквартирные лестницы – 80 сантиметров, 2-этажные здания – 90 сантиметров, жилые многоэтажные здания – 105, общественные здания –135 см.

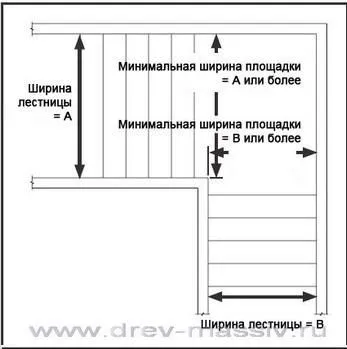

Ширина лестничной площадки
Ширина лестничной площадки — то расстояние, что измеряется в плане меж передними кромками фризовых ступенек и обозначающими площадку стройэлементами.
Ширина проступи (ступени)
Ширина ступени (проступи) — то горизонтальное расстояние, что определяется от передней кромки ступени до передней кромки последующей ступеньки.
Этажная лестничная площадка
Этажная лестничная площадка — это площадка вначале или в окончании лестничного марша, что расположена в уровень пола этажа.

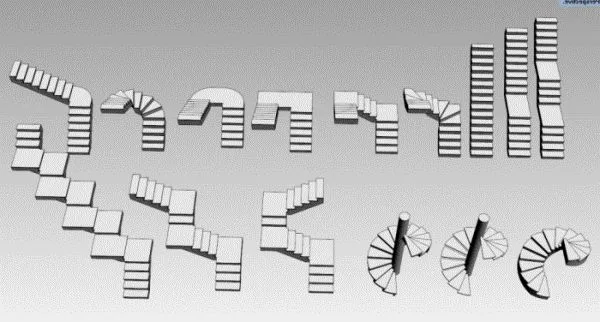

Виды компоновки маршей — прямые, поворотные
Лестницы с 2 лестничными маршами бывают: 1) прямыми, 2) поворотными. В зависимости от угла поворота марша конструкции они подразделяются на круговые, полу-оборотные, четверть-оборотные.
Преимущество поворотных маршей в том, что они занимают относительно малую площадь, в сравнении с прямыми. 2-х маршевые лестницы, где 1-й лестничный марш приводит к площадке, а от нее в противоположные стороны идут 2 других марша, именуются распашными конструкциями.

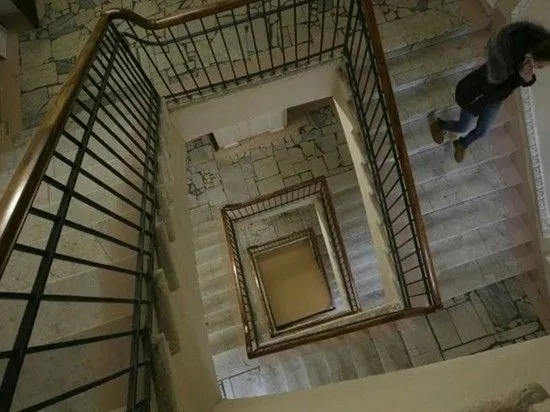

Как считается лестничная клетка?
Лестничная клетка — это общее название для вертикальной зоны на каждом этаже здания, которая служит для установки и использования лестницы. Лестничная клетка может также включать площадки, пандусы, перилла, ограждения и другие элементы, необходимые для обеспечения безопасности при использовании лестницы.
Ширина лестничной клетки должна соответствовать нормативам строительства, которые устанавливаются законодательством и регулирующими органами в каждой стране. В России, например, нормативы устанавливают, что минимальная ширина лестничной клетки должна быть не менее 1,2 метра для многоэтажных зданий и не менее 0,9 метра для зданий с несколькими этажами.
Лестничная клетка также должна иметь достаточную высоту, чтобы обеспечить комфортное и безопасное использование лестницы. Общая высота лестничной клетки определяется высотой одного этажа и может варьироваться в зависимости от конструкции здания. В среднем, высота лестничной клетки в многоквартирных домах составляет от 2,5 до 3 метров.
В целом, при проектировании и строительстве здания, лестничная клетка рассчитывается и устанавливается в соответствии с требованиями нормативных документов и конструктивных особенностей здания.
