Как правильно скручивать провода
Как бы ни были распространены в последнее время разнообразные зажимы и клеммы, самым популярным способом соединения проводов является элементарная скрутка. Однако вы должны знать, что правила устройства электроустановок запрещают применять скрутку в чистом виде (то есть без дальнейшей пайки или сварки контакта). Повысить «легальность» скрутки можно с помощью СИЗов. Делаете скрутку, а поверх нее накручиваете СИЗ (соединительный изолирующий зажим).
Он создает достаточную плотность контакта и при разных нагрузках и перепадах температур, не позволяет контакту прослабиться. Подобрать СИЗы нужного размера, количества и качества с бесплатной доставкой можно здесь .
Виды скруток. Ошибки при скрутках
Во-первых вспомним что провода бывают алюминиевые и медные. Медные провода делятся на моножильные (одна цельная жила) и многожильные (гибкие).
Моножильные используют для стационарного подключения оборудования. Один раз проложил под штукатуркой, за гипсокартонном и забыл про них. Шевелить и изгибать такую проводку больше не требуется.
Многожильные применяют для передвижных аппаратов или временного подключения эл.оборудования. Там где проводку постоянно необходимо перемещать с места на место, менять ее расположение. Это домашние переноски, бытовая техника подключаемая в розетки. Также их применяют при сборке щитовых, где наблюдается дефицит в свободном месте, и жилы приходится значительно изгибать чтобы завести в клеммы аппаратов.

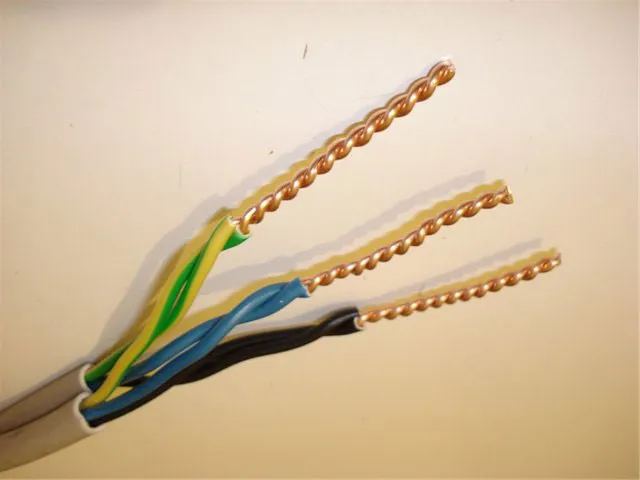

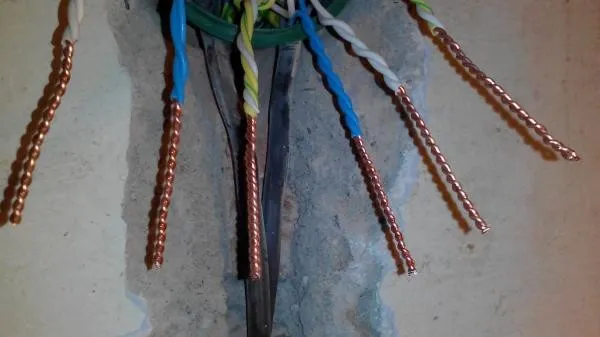

Рассмотрим для начала как правильно скручивать провода из моножилы. Процесс здесь не замысловат и всем известен. Берутся два провода, зачищаются на концах и начинают закручиваться между собой.
Главные особенности и правила в этом процессе:
- ⚡ провода должны быть из одного материала (медь или алюминий)
- ⚡ жилу зачищать не менее 3-4см, тем самым увеличив полезную площадь соприкосновения
- ⚡ провода накладываются параллельно друг другу
- ⚡ оба провода должны быть скручены равномерно между собой
- ⚡ при скрутке одними пассатижами придерживайте место начала зачистки изоляции, а другими — закручивайте на конце. Изолированные части проводников не должны скручиваться между собой.
- ⚡ количество витков которое должно получится в итоге -от пяти и более
Скрутки алюминиевых и медных проводов выполняются одинаково. Разница в том, что медные вы сможете раскрутить-закрутить несколько раз, а алюминиевые 1-2 раза. После чего они обломаются.

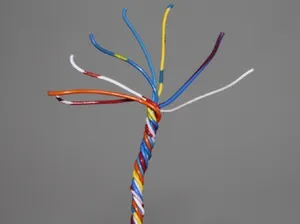

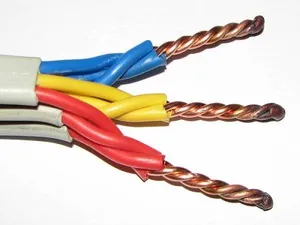

А если вам необходимо скрутить более двух проводов, скажем 4-5? Процесс ничем не отличается:
- ⚡ руками медленно закручиваете провода только придавая им форму будущей скрутки
- ⚡ берете двое пассатижей и придерживая вначале скрутку, стягиваете жилы на конце
- ⚡ длина зачищенных участков также должна быть 3-4см

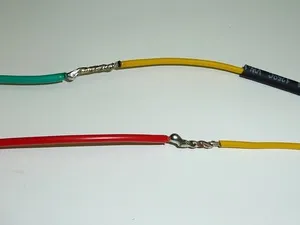

Бывают ситуации когда необходимо, чтобы скрутка заняла как можно меньше места. Либо не хватает места в распредкоробке, либо ее нужно затем протягивать через узкое отверстие. В этом случае технология немного отличается.
- ⚡ накладываете зачищенные жилы проводов крест на крест, в середине места зачистки
- ⚡ и начинаете их скручивать, чтобы концы после сворачивания оказались равноудалены друг от друга
По качеству и надежности такие скрутки уступают обычным.
Скрутка медного провода с алюминиевым
Непосредственно скручивать медный провод и алюминиевый нельзя. Такое соединение будет окисляться и в последствии может привести в лучшем случае к выгоранию контакта или в худшем к пожару.
В таких случаях нужно пользоваться либо соединителями, либо использовать третий металл — сталь, как прокладку между медью и алюминием.

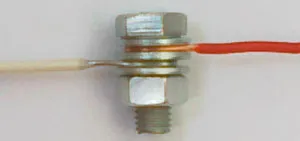

Берется простой болт с гайкой и шайбой. Зачищенным проводам на конце придается форма колечка. И эти кольца одеваются на болт. Причем провод кольца должен изгибаться по направлению резьбы болта. Алюминиевая жила зажимается стальной шайбой, а поверх этой шайбы накладывается медная. После чего контакт стягивается еще одной шайбой с гайкой. То есть для создания нормального контакта медного проводника и алюминиевого, вам понадобится минимум болт с гайкой и 3 стальные шайбы.

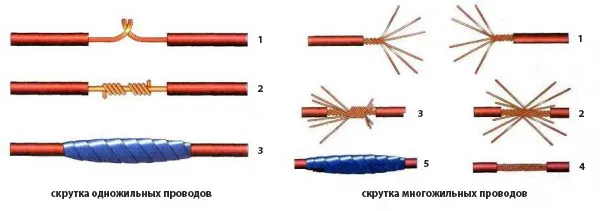

Скручивание многожильных проводов
Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:
- ⚡ многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
- ⚡ провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
- ⚡ в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
- ⚡ в итоге получается надежная, с хорошим механическим контактом скрутка
В конце хочу особо отметить, что рассмотренные виды скруток, не всегда дают хороший механический контакт.
Для надежного электрического контакта их рекомендуют пропаять или сварить между собой. Тогда вы на 100% будете уверены в безопасности электропроводки своей квартиры.
Скрутка проводов правильно – виды, плюсы и минусы
Напомним, что скрутка проводов при соединении двух участков электрической сети, операция запрещенная ПУЭ. Но, как показывает практика, скрутки, как делали, так и делают, и ничего с этим сделать уже невозможно. Ими пользуются как обыватели, так и опытные электрики. Конечно, нельзя утверждать, что даже самая хорошая скрутка является самым надежным контактом, но будем считать, что данный вид соединения будет как бы первым этапом в процессе пайки или сварки. Итак, наша задача рассмотреть вопрос, как делается скрутка проводов правильно.
Существует несколько видов скруток проводов, которые гарантируют высокое качество контакта. И если этот вид соединения провести «а лишь бы как», то есть большая вероятность, что в месте подключения начнет образовываться так называемое переходное контактное напряжение. Этому есть две причины:
- в местах контактирования двух проводов происходит уменьшение площади соприкосновения за счет образования выпуклостей самих проводов во время их скручивания;
- на голых проводах начнет образовываться оксидная пленка, которая будет являться непреодолимым барьером для прохождения электрического тока.
Необходимо добавить, что оксидная пленка есть у всех металлов, кроме благородных. Вот почему очень часто контакты в электрике и радиоэлектронике чаще всего выполнены из серебра.
Понятно, что контактное сопротивление приводит к тому, что соединение двух проводов начнет нагреваться. И это опять-таки приводит к увеличению сопротивления. При этом тепло внутри изоляции практически не отводится, что приводит к повышению температуры и проводов, и скрутки. Этот процесс, как геометрическая прогрессия, увеличивается лавинообразно. Так что недалеко до пожара, который обычно констатируется как «неисправность в электропроводке».
Но самое интересное заключается в том, что никакие защитные приборы на это не реагируют. Имеется в виду автоматические выключатели и разнообразные предохранители. А все дело в том, что эти приборы реагируют на увеличение нагрузки, которой в данной ситуации в сети и нет. Сила тока все та же без изменений, просто нагревается плохой контакт.
Из всего вышесказанного можно сделать вывод, что хорошо сделанная скрутка необходима лишь для одной единственной цели – не изменять величину переходного контактного сопротивления. Этот показатель должен оставаться стабильным.
Виды хороших скруток
Прежде чем перейти к разбору позиции, как делать скрутки проводов правильно, необходимо подготовить сами провода.
- Сначала с жил снимают изоляцию.
- Если металлический проводник грязный, то его необходимо очистить чистой тряпочкой, смоченной в растворителе или уайт-спирите.
- После чего сам голый провод надо зачистить до металлического блеска. Это можно сделать наждачной бумагой или металлической щеткой.
После чего можно приступать к скручиванию, для чего необходимо пользоваться плоскогубцами.

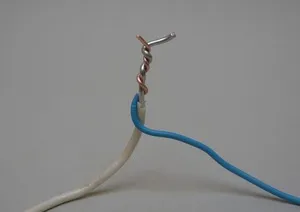

Самая простая скрутка – это навивание одного провода на другой. Для этого надо один конец согнуть под углом 90º, приблизительно на расстоянии от края изоляции, равному 7-10 диаметрам жилы. После чего с помощью плоскогубцев сделать 5-8 витков вокруг соединяемой жилы. При этом производится уплотнение витков нажатием инструмента (жать надо не очень сильно). Конец второго провода надо согнуть в обратную сторону и точно также накрутить, с последующим зажатием плоскогубцев.

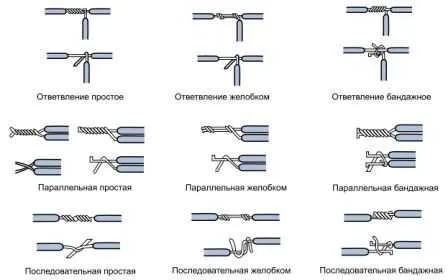

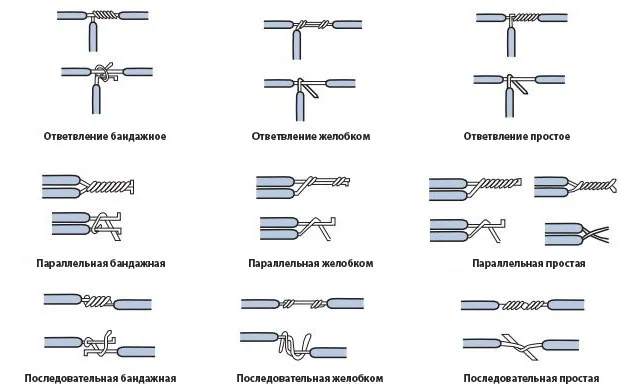

Чтобы не разбираться с каждым видов по отдельности, предлагаем рисунок, где эти виды уже показаны.
Как уже было сказано выше, это первый этап соединения двух электрических участков. После чего соединение можно пропаять или проварить. Многие этим не занимаются, а ведь именно пайка или сварка – залог высокого качества стыка. Хотя надо отметить, что оба эти процесса – вещь серьезная. Не каждый может своими руками это сделать. Поэтому чаще всего на скрутку надевают изолирующие колпачки СИЗ.
Колпачки СИЗ – это своеобразная изоляция, которая подбирается по сечению скрутки. Они же создают небольшое давление, которое прижимает внутри скрутки проводов два элемента друг к другу. К тому же колпачки СИЗ подбираются по цвету, обозначая по ПУЭ фазные, нулевые и заземляющие контуры, что обеспечивает простоту распознавания шлейфов в пучке кабелей, проложенных по схеме здания. Они же изолируют каждый участок.
Хорошая скрутка будет долго работать, если вместо обычной изоляционной ленты нанести на нее термоусадочную трубку. Похожа последняя на обычный кембрик, но если трубку нагреть, к примеру, обычной зажигалкой, а лучше специальным феном, то она при усадке плотно охватывает скрученные жилы, прекрасно изолируя их.
Что такое ответвительный сжим – конструктивные особенности и способ установки
Способы соедининения алюминиевого провода с медным
СИЗ – это приспособление для изоляции скруток
Правильная скрутка и виды соединения электрических проводов
Пожалуй, самая заветная мечта любого электрика – это электрическая проводка без промежуточных разрывов. Так, чтобы от щитка к каждому включателю или розетке проходил отдельный провод без соединений. Но это несбыточная мечта – не многим понравится, что к электрощиту будут подведены десятки проводов. Да и дорого выходит — очень уж много провода нужно. Потому провода разветвляют и соединяют.
Обычная проводка в квартире квартиры может более сотни соединений. И неисправности электропроводки, как правило, появляются именно в этих соединениях. Потому правильному соединению проводов нужно уделить большое внимание.

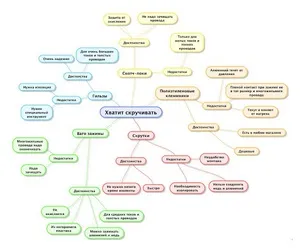

Способы соединения проводов
Для подсоединения проводов применяется несколько разных способов :
прессовка (обжим);- скрутка;
- зажимы СИЗ;
- винтовые зажимы;
- сварка;
- пайка;
- болтовые соединения;
- клеммы WAGO.
Что лучше выбрать для скрутки проводов?
Для начала, обратимся к ПУЭ. Пункт 2.121 говорит, что правильное оконцевание, ответвление и соединение жил кабелей и проводов обязано проходить с помощью пайки, сварки, прессовки или сжимов (болтовых, винтовых и т.д.). То есть, из всех вышеперечисленных вариантов вне закона является лишь скрутка. Но скрутки будут существовать до того дня, пока есть электричество. Потому расскажем про все варианты соединения.
Невзирая на противоречие ПУЭ, скрутка считается наиболее популярным видом соединения проводов. Основным минусом скрутки является постепенное ослабевание крепления из-за остаточной упругой деформации жили кабеля. Причем повышается переходное сопротивление в скрутке, кабель начинает перегреваться и соединение нарушается. Хорошо, если не случится возгорание.
Но правильно сделанная скрутка может прослужить очень долго без каких-то причин для беспокойства. Потому, если другие варианты соединения вам недоступны, то в доме можно сделать и скрутки. Но только качественно!
Важно! Этот вариант нужно использовать лишь в крайнем случае. Если есть возможность, то используйте другие варианты.
Не делайте скрутки при токе в цепи больше 2-3 Ампер.- Не делайте скрутки во время прокладки проводов по горючим материалам.
- Не принимайте работы у электриков, если соединения сделаны скруткой без сварки или пайки.
- Не применяйте скрутки, если занимаетесь работами с электричеством в рамках индивидуального предпринимательства или служебных обязанностей – это повлечет за ответственность, возможно, даже уголовную.
Нельзя в одной скрутке подсоединять провода из различных материалов (алюминий и медь), а также многожильные и одножильные кабели! Для качественной скрутки с двух кабелей убирают изоляцию на длину 70–90 мм, провода укладывают перпендикулярно крест-накрест и скручивают. Если диаметр кабеля небольшой (до одного кв. мм), то это можно выполнить вручную. Но желательно скручивать с помощью плоскогубцев. Витки обязаны быть плотными.
Оставшиеся края кабеля (4-6 мм) удаляются кусачками винтовым вращением, материал кабеля при этом как бы вмазывается между собой. При креплении трех и больше проводов освобожденные окончания от изоляции укладываются вместе, параллельно между собой, максимально плотно и закручиваются за концы плоскогубцами. После этого оставшиеся концы откусываются таким же образом. Общий размер скрутки обязан быть не меньше 12–14 диаметров скрученных проводов.
Затем нужно сделать изоляцию скрутки. Для этого применяют изоляционную ленту, термоусадочную или поливинилхлоридную трубку, либо специальные колпачки. Термоусадочную трубку желательно продеть дважды, а изоляционную ленту намотать минимум в четыре слоя. Изоляционный материал обязан захватывать всю неповрежденную изоляцию кабеля – это защитит скрутку от влаги и не допустит сползание.
Это наиболее трудоемкий вариант соединения проводов, который требует определенного опыта. Лучше качественная скрутка, нежели плохая пайка. Потому тем, кто имеет достаточные навыки, расскажем общую информацию. Перед пайкой кабель чистится от окислов, если необходимо, то облуживают, прикручивают (можно не так плотно, как при скрутке), обрабатывают флюсом и паяют. Можно спаять и алюминиевые, и медные провода, если подобрать подходящие припой и флюс. Не нужно выбирать кислотный активный флюс – он непременно остается на проводах и разрушит со временем соединение. Пайка занимает довольно много времени, но крепление выходит одним из наиболее надежных.
Самый прочный вариант скрутки проводов. Даже при небольшом опыте данный вариант соединения является относительно быстрым и простым. Сварку делают током любой полярности с напряжением 12-35 В. Лучше всего иметь возможность регулирования сварочного тока. Для сварки двух медных жил диаметром 1,5 кв. мм достаточно 70 Ампер, для 3-х напряжение увеличивается до 85-95 Ампер, для 3-х проводов 2,5 кв. мм необходимо 95-110 Ампер, а 4-5 этих проводов уже требуют 110-130 Ампер. При правильно выбранном токе для сварки электрод не прилипает, и дуга держится довольно устойчиво. Для соединения медных жил используют угольно-медные электроды.
С проводов удаляют изоляцию длиной 60-70 мм и соединяют «под сварку». От простой скрутки она отличается тем, что концы жил не скручиваются на 6-7 мм. Их выпрямляют и зажимают параллельно между собой. Если прикручиваются три и больше жил, то все равно в конце должны находиться лишь два провода, остальные обрезают по длине скрутки. Это делает легче образование шарика расплава при слабом сварочном аппарате.
Важно! Работы по сварке нужно производить с выполнением всех правил пожарной и электрической безопасности с обязательным использованием средств защиты (очки с плотным светофильтром или сварочная маска, рукавицы, защитная одежда).
Затем скрутку размещают в сварочный зажим и электродом делают сварку. Во время сварки нужно расплавить находящиеся концы проводов до появления шарика расплава. Для прочного механического и электрического контакта, место расплавления должно достигнуть основной зоны скрутки. После охлаждения провода изолируют удобным вам способом.
Для сварки проводов можно выбрать сварочные аппараты разных видов. Самые удобные сварочные устройства инверторного типа. Их преимущества:
- имеют малое потребление электричества;
- небольшой вес и габариты;
- большой диапазон регулирования тока сварки;
- обеспечивают устойчивую сварочную дугу.
Так, при довольно большом количестве электромонтажных работ покупку сварочного инвертора можно считать самым лучшим выбором, этот аппарат пригодится и во многих других работах.

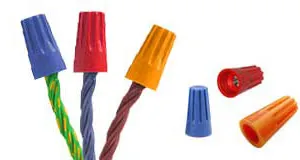

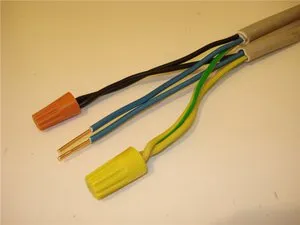

Соединение СИЗ
Это пластмассовый колпачок. где внутри расположена квадратная металлическая проволока, установленная в спиральный конус. Часто его полость наполняется специальной смазкой, которая защищает от влаги провода и не допускает окисления. Во время соединения проводов при помощи СИЗ важно грамотно выбрать размер зажима с учетом количества и диаметра соединяемых проводов. Как правило, данная информации расположена на упаковке.
Для крепления с проводов удаляют изоляцию на размер немного меньший длины колпачка, укладывают вместе и сверху прикручивают СИЗ. Причем грани квадратной пружинки убирают слой окислов с поверхности жилы, ее конус раздвигается и благодаря своей упругости надежно зажимает провода между собой. Некоторые электрики для надежности предпочитают вначале сделать обычную скрутку, а после установить СИЗ.
Преимуществом СИЗ является одновременное крепление проводов и изолирование их участка соединения. К недостаткам относятся ослабевание пружинки с течением времени, что приводит к повышению сопротивления контакта. Устанавливать СИЗ в сильноточных цепях не желательно.
Винтовые зажимы
Это крепление очень широко применяется при соединении к проводам выключателей, электрических розеток, приборов освещения и иной электроарматуры. Винтовые зажимы зачастую используют при сборке электрических щитов. так они дают возможность произвести аккуратный и быстрый монтаж.
К явным преимуществам зажимов относится и отсутствие надобности изолировать крепление. При помощи этих зажимов можно крепить провода из различных металлов (медь и алюминий).
Безусловно, существуют и недостатки. В зажимы не получится установить многожильный кабель – его нужно предварительно опрессовать или пропаять. Помимо этого, винтовые зажимы нуждаются в обслуживании – их необходимо время от времени подкручивать, чтобы не допустить ослабления соединения. В общем, если к участкам соединений есть свободный подход, то винтовые зажимы являются недорогим и надежным решением.

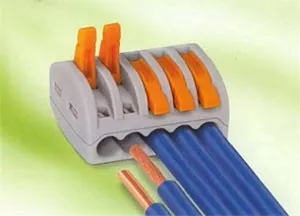

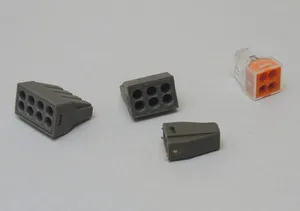

Клеммы WAGO
Это довольно новый тип крепления основан на установке изолированных пружинных зажимов. изготовленных немецкой компанией WAGO. Настоящие разъемы WAGO изготавливаются в большом ассортименте, и включают в себя разъемы различной конструкции, различного предназначения, на самое разное сечение, вид и количество проводов. Потому покупать разъемы WAGO желательно в специализированном магазине и непременной проверкой сертификатов.
К основным достоинствам этих разъемов относится быстрота и простота монтажа без каких-то специальных устройств, а также одновременное изолирование соединения и крепление проводов.
Крепления WAGO имеют все необходимые испытания, сертифицированы и широко используются как в нашей стране, так и по всему миру. Потому серьезных оснований не доверять им нет. Все случаи каких-то проблем – это неверный выбор крепления WAGO под определенную нагрузку или установку подделок. Именно на эти пункты и необходимо обращать большое внимание при использовании для соединения.

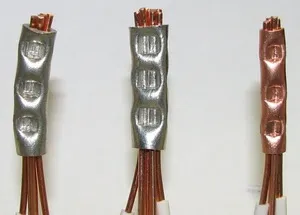

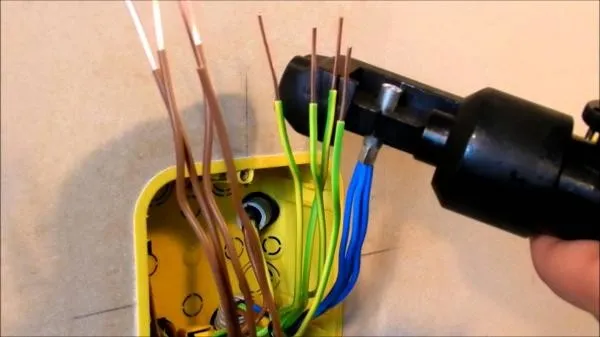

Опрессовка
Данный вариант означает подсоединение проводов при помощи обжатия наконечником или трубчатой гильзой. Наконечники и гильзы изготавливают для кабелей и проводов с диаметром жил 2,6-250 кв. мм. Опрессовка довольно удобна для крепления из серии «сделал и забыл», но нуждается в специальном оборудовании и правильном выборе гильз для конкретного диаметра и количества скрепляемых проводов. В роли инструмента применяются обжимочные прессы, а также ручные гидравлические, электрические и механические клещи.
Для опрессовки подбирают необходимую гильзу, если требуется, то регулируют или подбирают рабочее окончание инструмента. С проводов убирают изоляцию, жилы очищают и смазывают специальной пастой, одевают гильзу и зажимают. Качественный инструмент зажимает всю длину гильзы за проход, более дешевые требуют нескольких зажимов на определенном расстоянии между собой. После этого гильзы изолируют термоусадочной трубкой или изоляционной лентой.
Болтовые крепления
Применяются в цепях с повышенным напряжением. На болт одевают шайбу необходимого диаметра, потом провода оборачивают вокруг болта, одевают еще одну шайбу и все это тщательно зажимают гайкой. Если между жилами установить дополнительную металлическую шайбу, то можно подсоединить вместе провода из меди и алюминия. В квартирной электропроводке данный вариант почти не применяется из-за его громоздкости.
Все выполненные монтажные соединения любого типа обязаны быть непременно доступны для дальнейшего обслуживания и осмотра. Правильно выбранное соединение проводов является основным залогом надежности электрической проводке в квартире или частном доме.
