Печь для гаража своими руками: самодельные печки и схемы их изготовления

Рассмотрим варианты самостоятельного создания печи для гаража. Подробно изучим особенности обогрева и утепления данного помещения. Также предоставим советы по созданию разнообразных устройств с соответствующими фото и видео материалами. Не смотря на отсутствие центрального отопления для гаражей (что может оказаться благословением с учетом современных тарифов), обогрев этого пространства приходится организовывать самостоятельно.

К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.

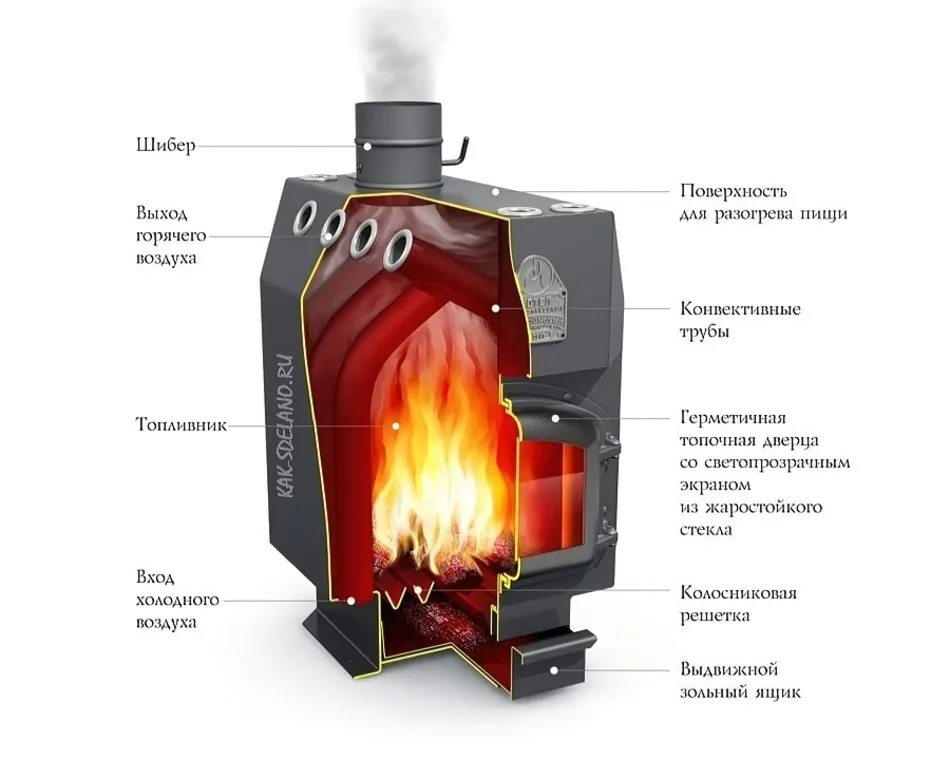

Особенности отопления гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

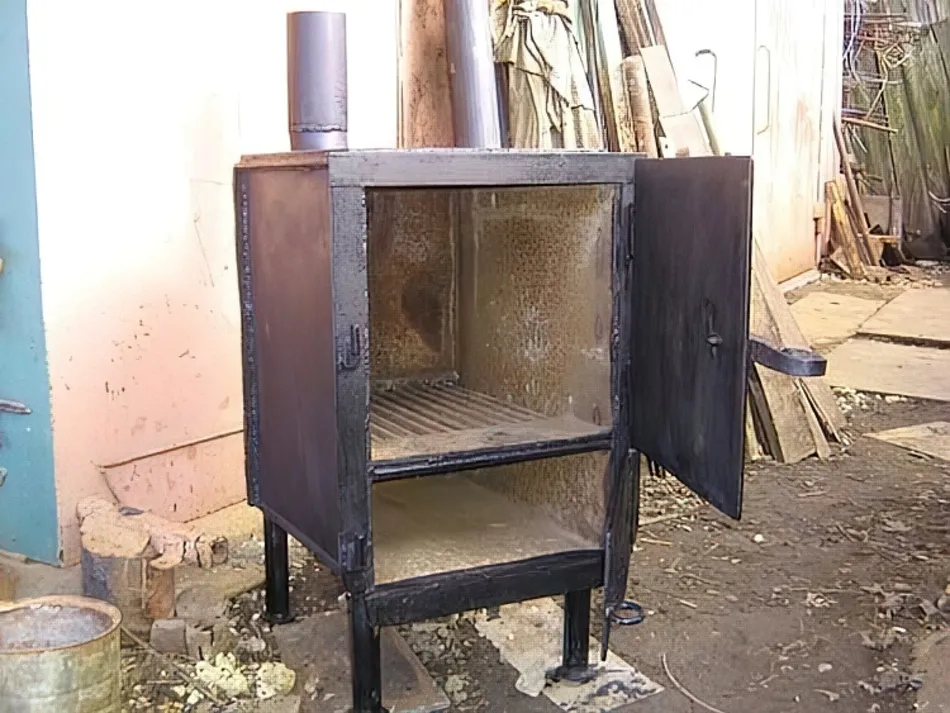

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

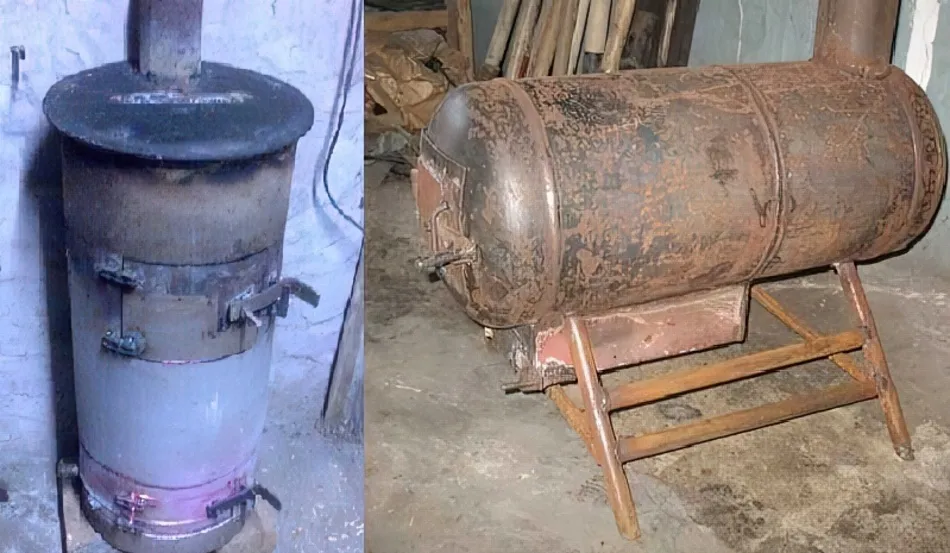

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.

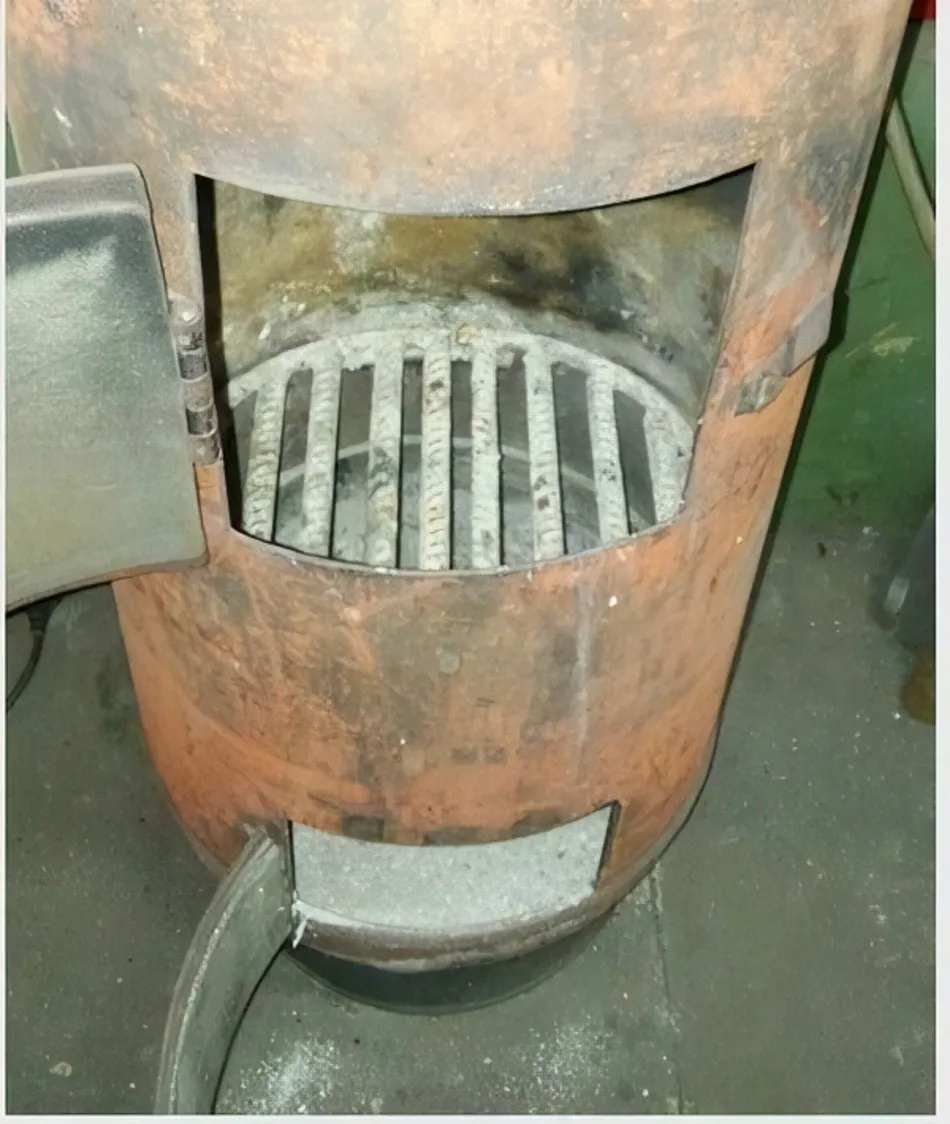

В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Привариваем дно если его нет.
В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
Крышку с приваренным патрубком привариваем на место.
К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

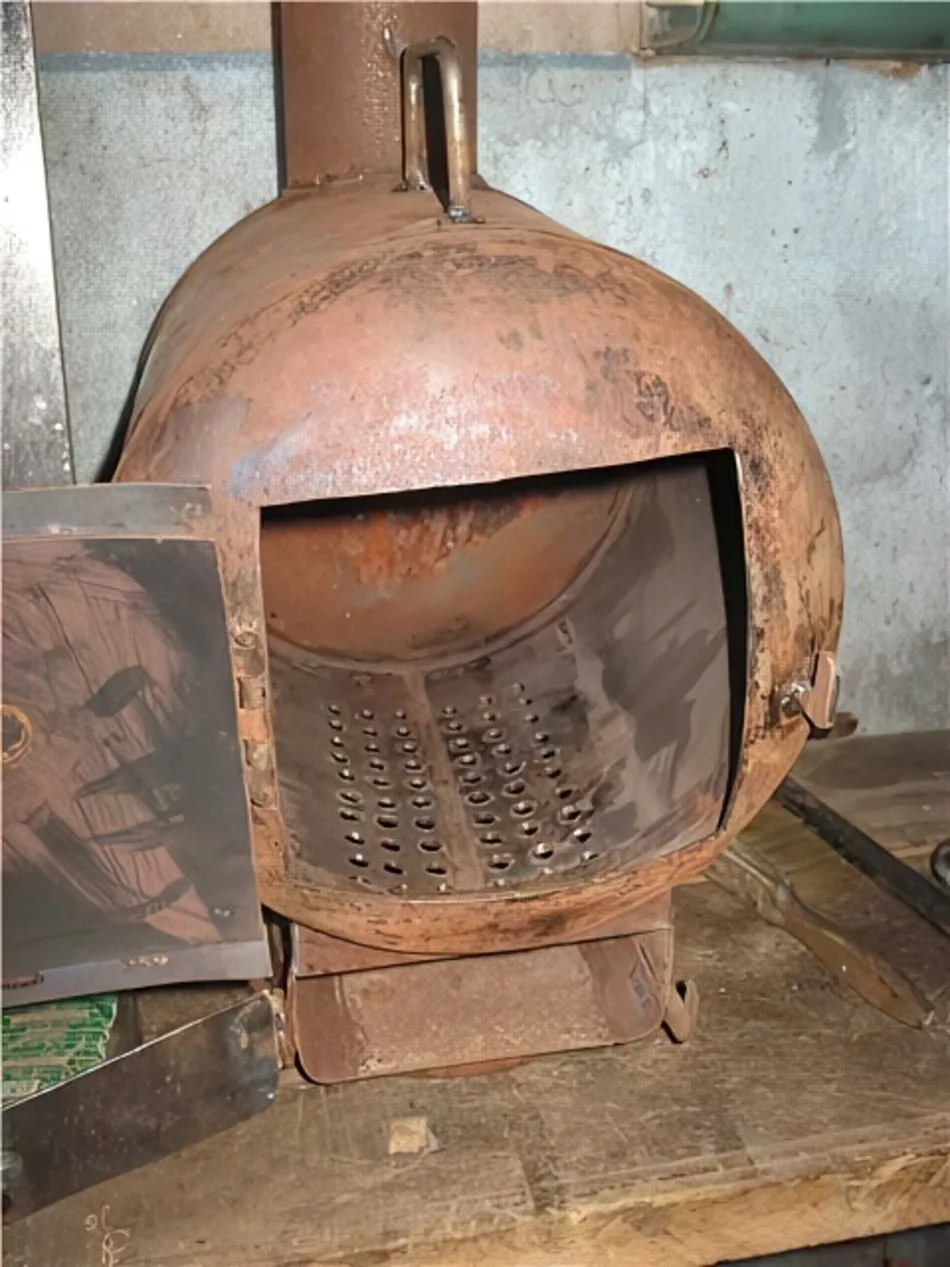

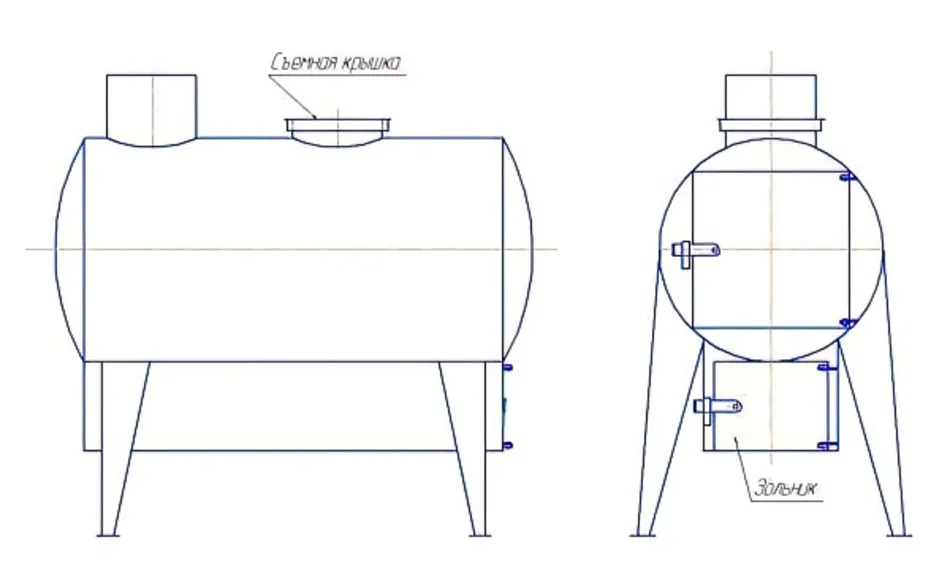

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

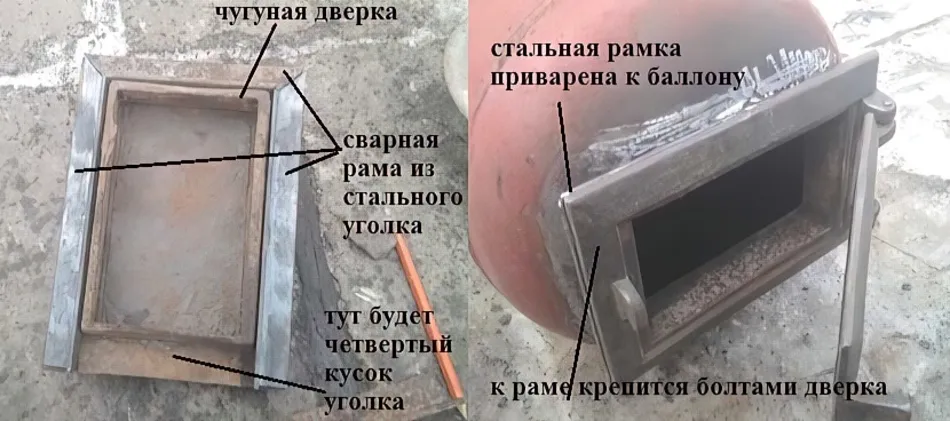

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Печь для гаража длительного горения

Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но наиболее проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и выложил на одном из форумов. Это было около 5-6 лет назад. С тех пор у многих стоит это чудо — простая и оригинальная конструкция, высокая эффективность и то, что закладывать можно не только дрова, но и стружки и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что делалось уже не раз (водяная рубашка вокруг корпуса).

Есть у этой самодельной дровяной печки только один недостаток — чтобы выгрести золу придется переворачивать корпус вверх ногами. Правда есть уже доработки, которые этот недостаток устраняют. Такую печку в гараж при наличии сварочного аппарата сделать можно своими руками за несколько часов — очень проста в изготовлении.

Конструкция

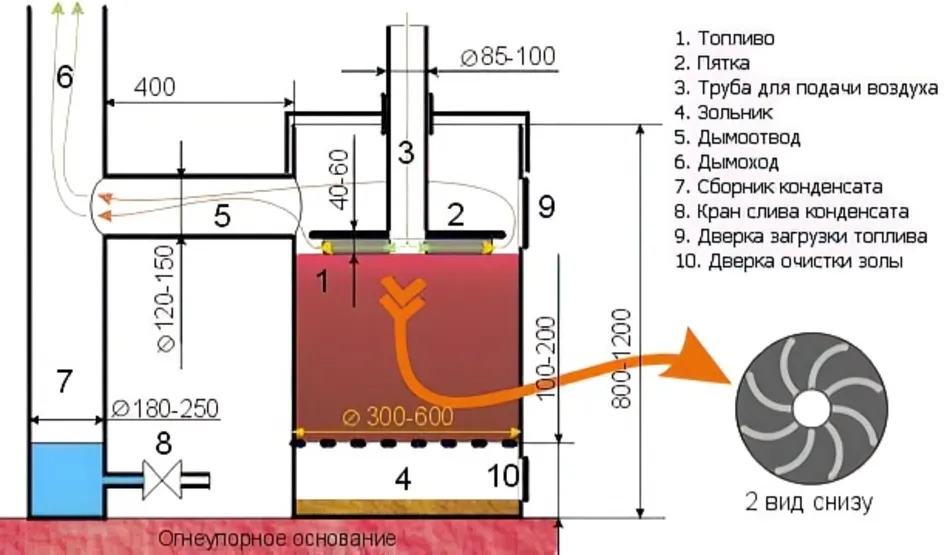

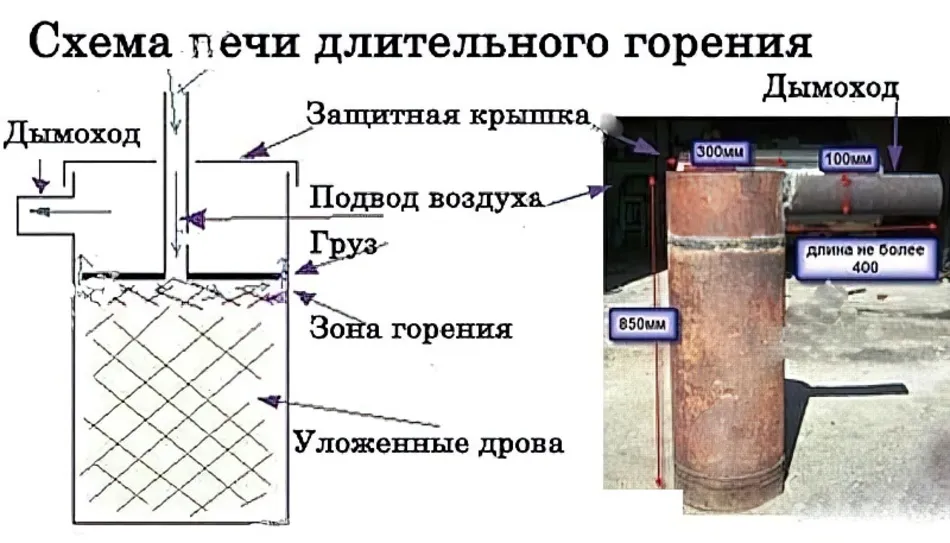

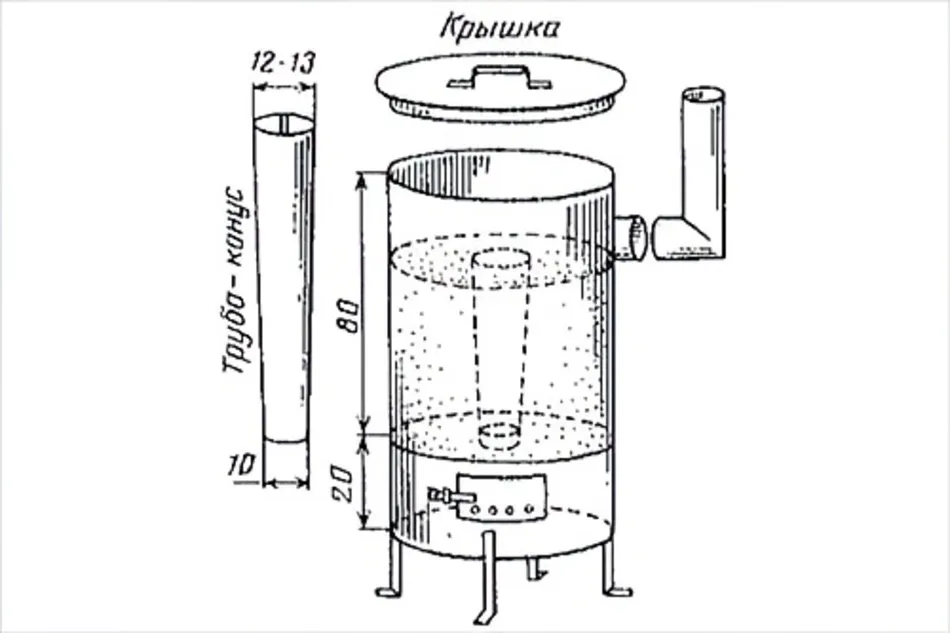

В данной печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере прогорания верхних слоев. Этим и объясняется большое промежуток времени на горение — вниз пламя распространяется намного медленнее. Тем не менее, обогрев эффективен. Уже в первые минуты начинает выделяться достаточное количество тепла.

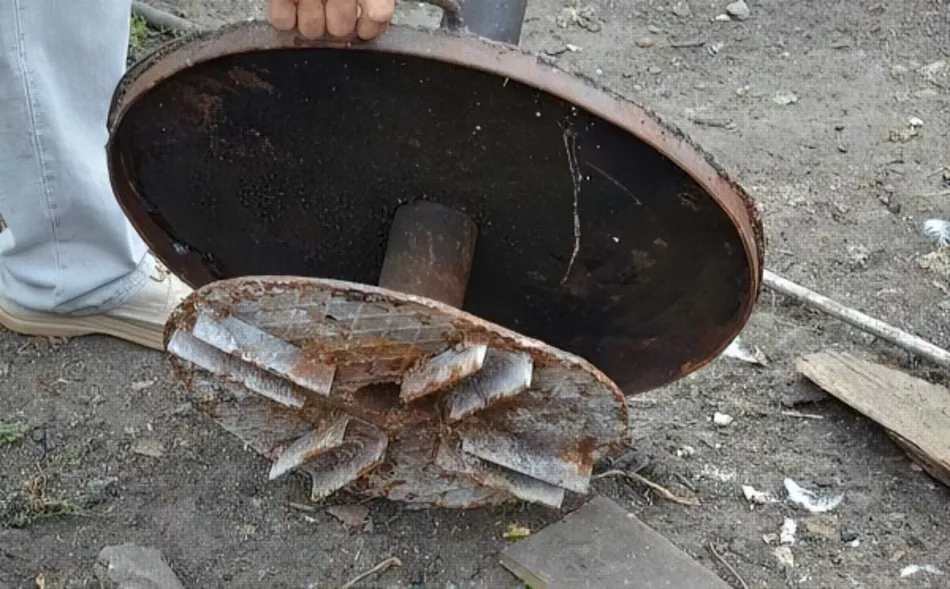

Эта печка традиционно круглая, вертикальная. Корпус — обычный цилиндр с дном без приваренной крышки. Основной фокус в форме и строении подвижной части. Ее часто называют «груз», но это только одна из функций. Еще эта часть подводит воздух в зону горения. Она представляет собой металлический круг, к которому в середине приварена труба. На тыльной стороне металлического круга — от центра к краям — наварены уголки или куски небольшого швеллера. Это возуховоды, по которым воздух поступает на периферию области горения. Есть еще крышка с вырезанным в центре отверстием, через которое пропускается труба груза. Дымовой патрубок приваривается практически в самом верху корпуса. Его горизонтальная часть не должна быть больше 40 см, далее труба поднимается вверх. Высота дымохода не менее 2-3 метров, но определять надо по тяге — чтобы при любой погоде дым не шел в гараж.

Принцип работы

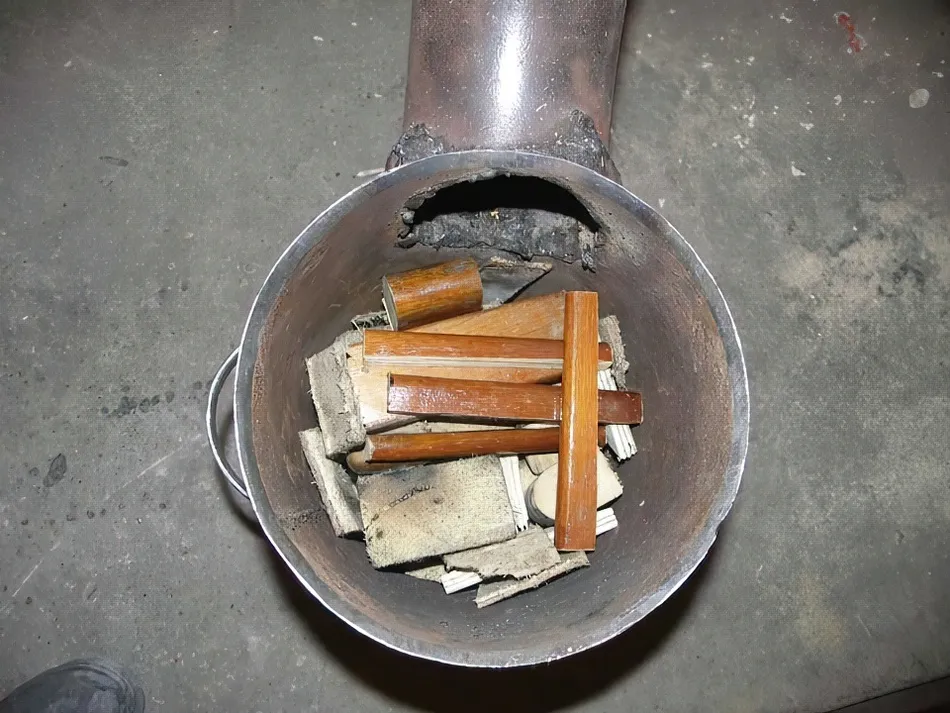

Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

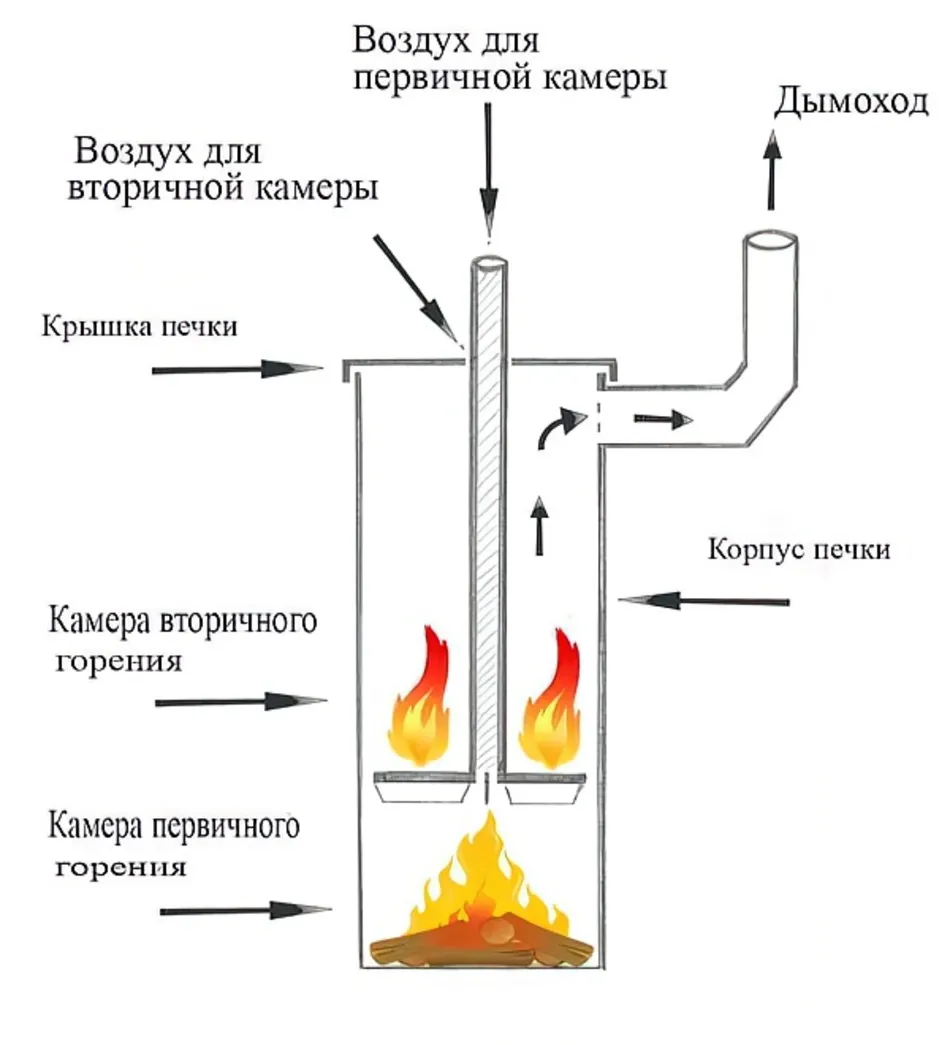

Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.

Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.

Процесс изготовления

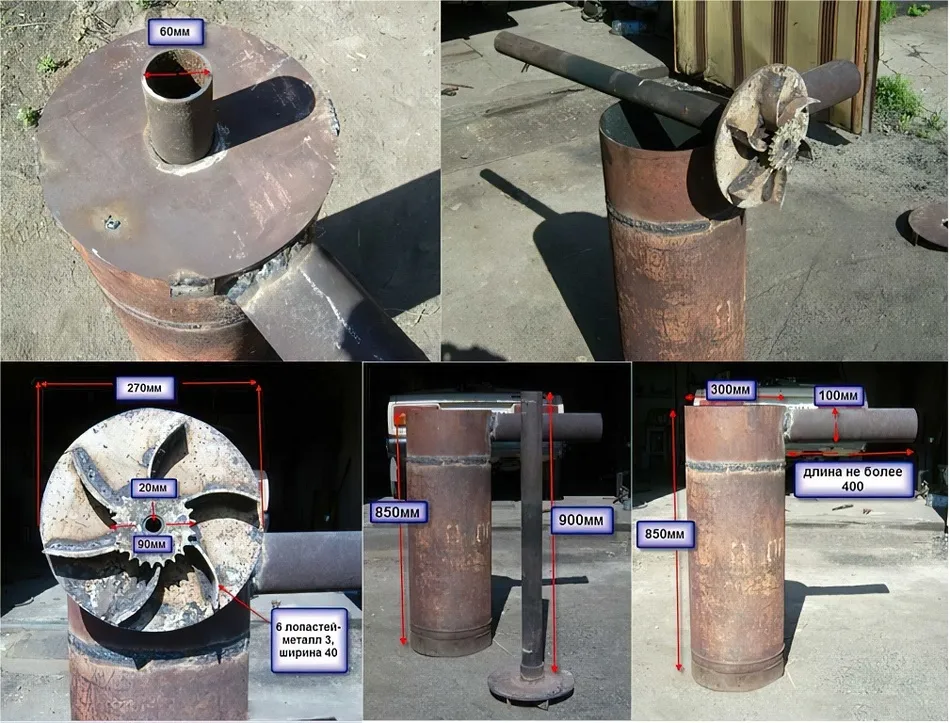

Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см. Кроме этого понадобится:

труба диаметром 85-100 мм, длина — около 1,4-2,3 метра — зависит от высоты корпуса (для воздуховода);
труба диаметром 120-150 мм длиной 40 см (дымовой патрубок);
лист металла толщиной от 4-5 мм — вырезать круг для груза/воздуховода;
полоса металла шириной в 3 см толщиной 2-3 мм — приварить бортик на крышку;
уголки с толщиной полки 4-5 мм или такие же швеллера, ширина полки — 50-70 мм;
ручка металлическая — приварить на крышку и к корпусу — 4 шт (по две штуки)

Это все необходимые материалы. Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

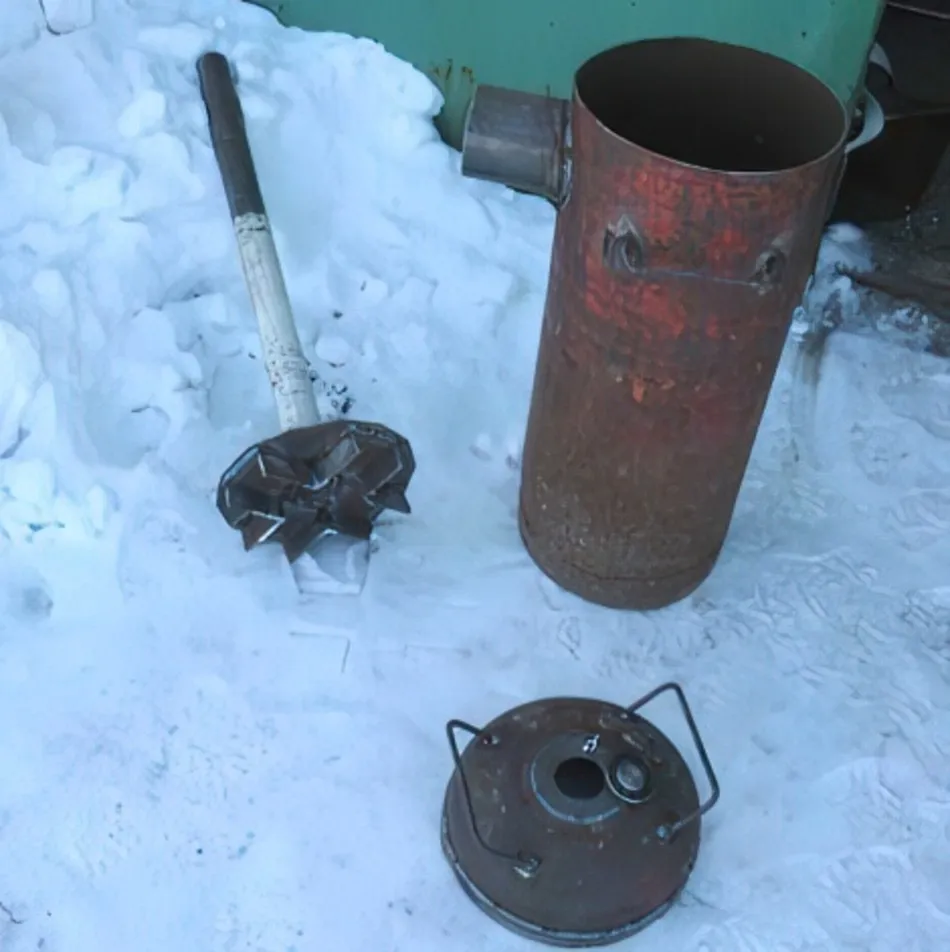

У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

К кругу в центре стороны привариваем трубу-воздуховод, прорезаем отверстие. Еще раз провариваем шов — чтобы не было свищей.
С тыльной стороны круга навариваем уголки/швеллера. Они не доходят до краев круга на пару сантиметров.
На корпусе отступив от края 5-8 см (чтобы крышка «села») привариваем дымовой патрубок. Шов провариваем тщательно с двух сторон — должен быть 100% герметичным.
К корпусу привариваем ручки.

На этом все. Сделана печь для гаража своими руками.

Доработки

Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

Второе усовершенствование касается количества и формы ребер на диске-воздуховоде. Их делают не из уголков или швеллера, а из стальных полос. Их изгибают и слегка смещают, так что проходя воздух как бы закручивается. Приваривают 6-8 штук вместо изначальных 4. Эта переделка дает только плюсы — более равномерно распределяется воздух по зоне горения, дрова горят равномерно по всей площади.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

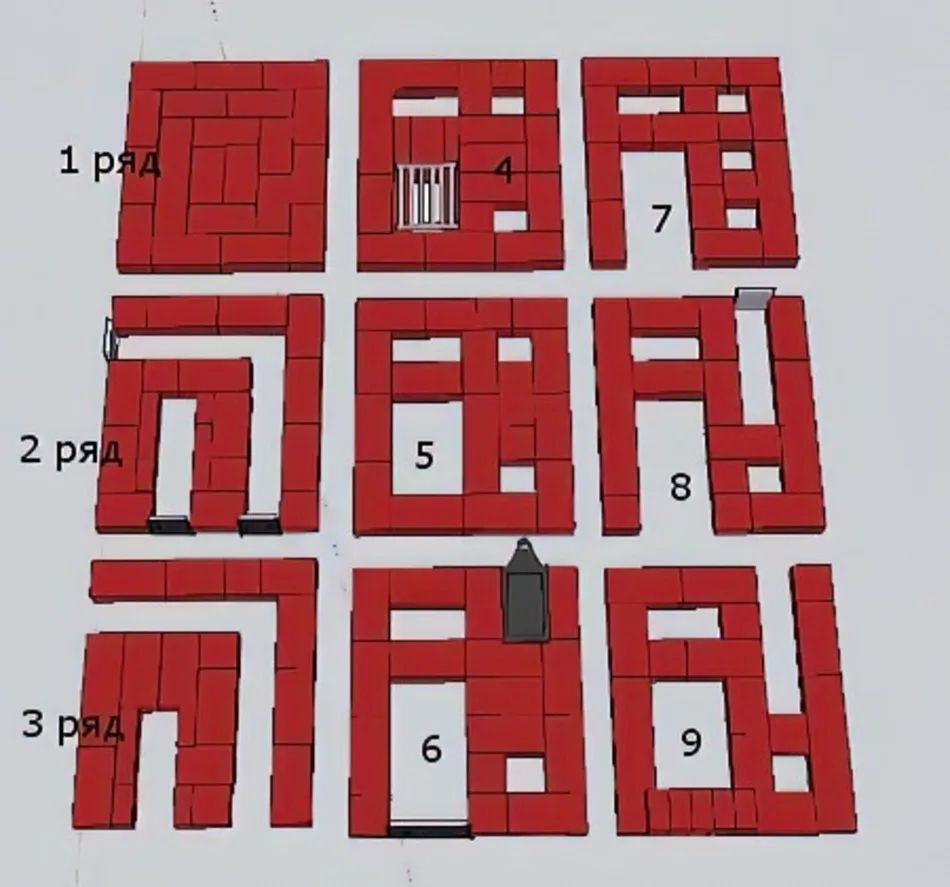

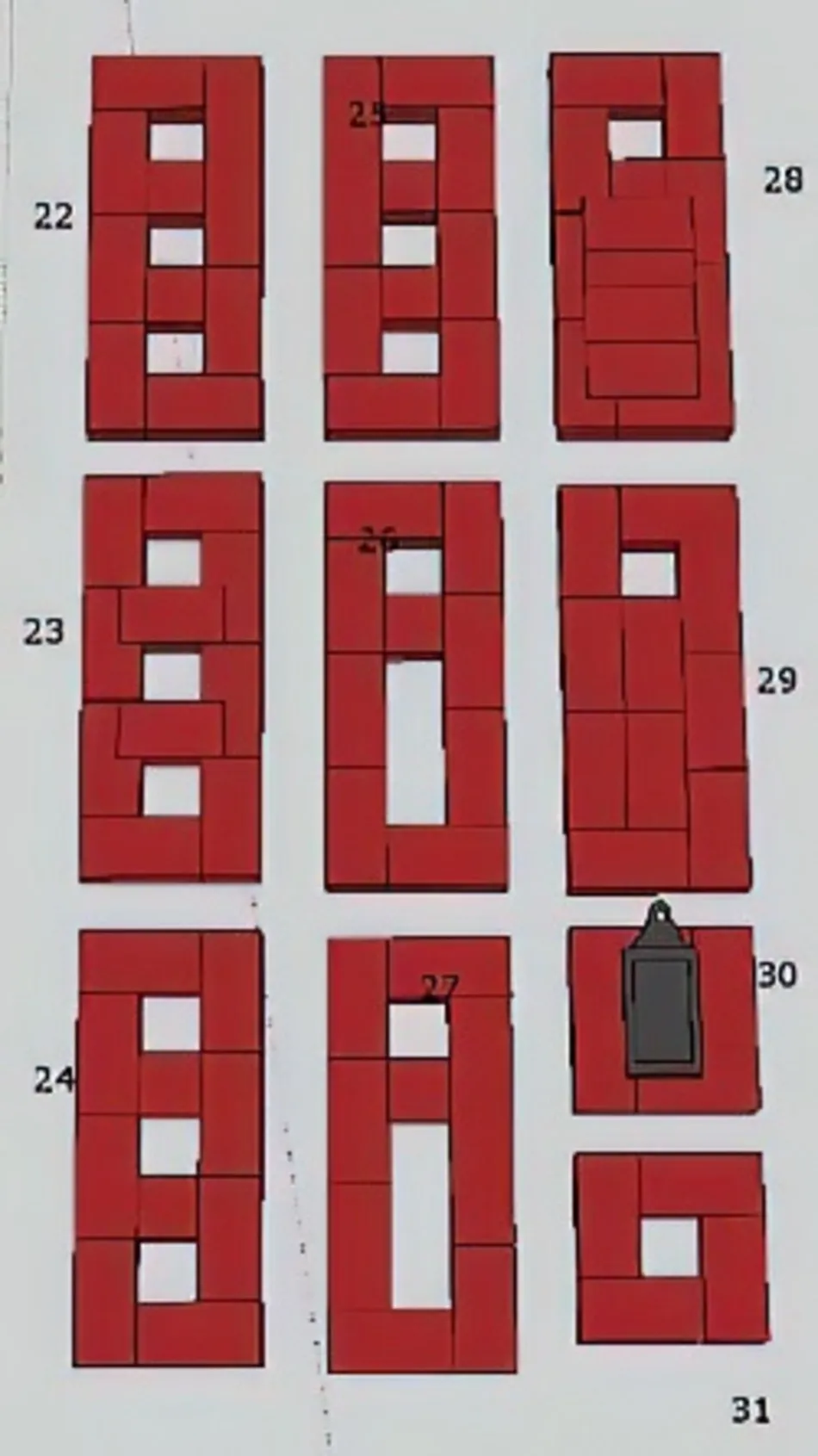

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

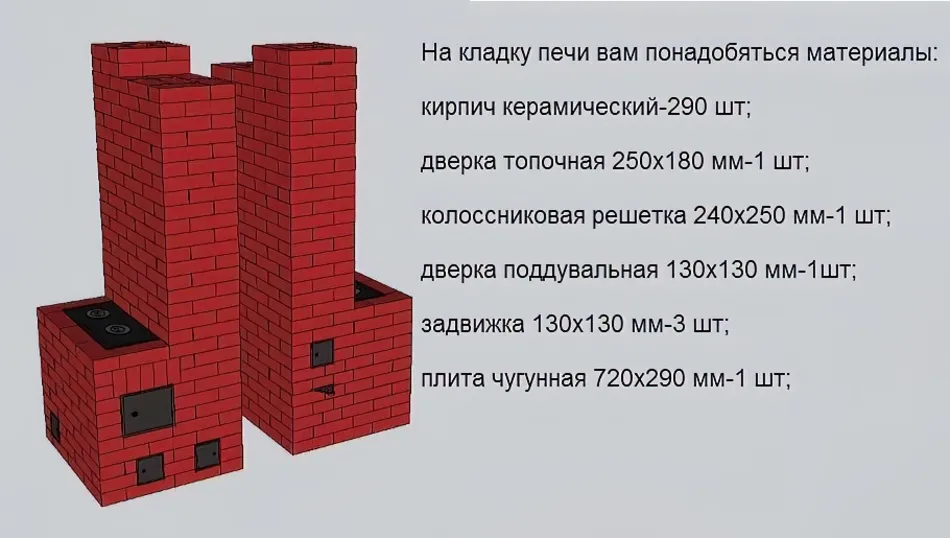

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

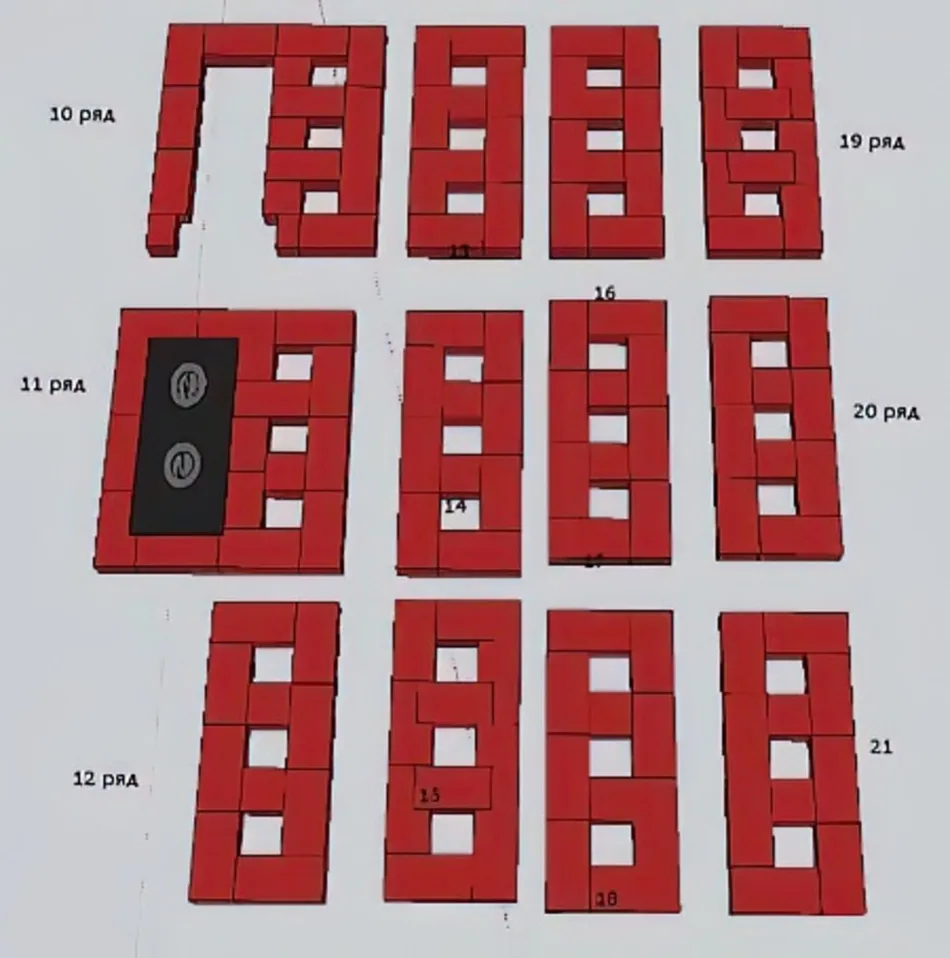

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Высоту печи можно увеличить повторив 14 и 15 ряды.

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Чертежи и схемы

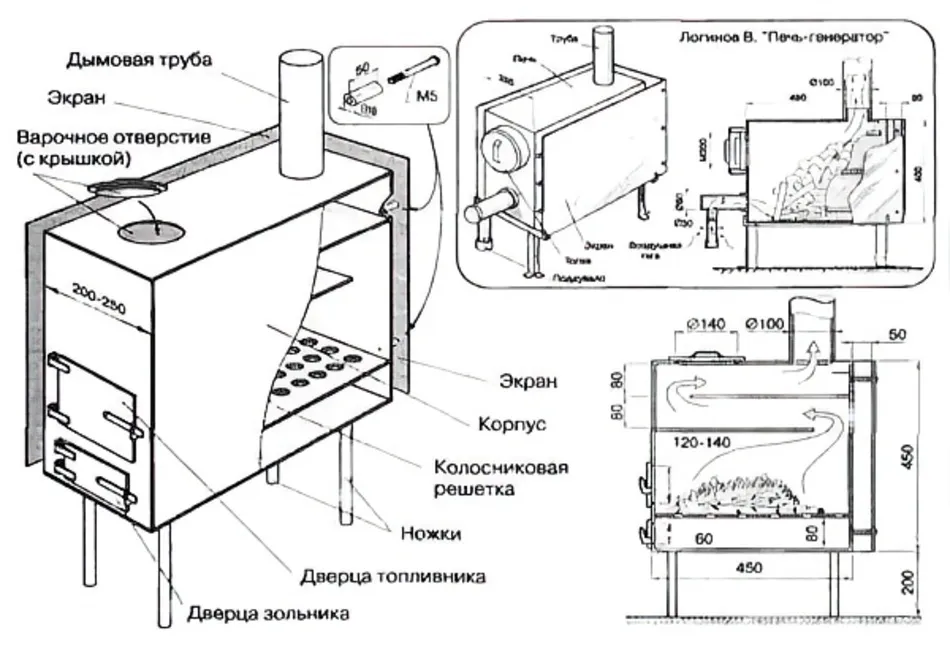

Описывать все конструкции долго. Многое можно понять по чертежам.
