Самостоятельное изготовление трубогиба: подробная инструкция и чертежи

В наборе инструментов домашнего мастера может находиться множество полезных приборов, однако в нужный момент может отсутствовать именно тот, который требуется. Эта проблема особенно актуальна для тех, кто постоянно занят работой на своем участке, занимается обустройством трубопроводов или автополива, возводит теплицу и монтирует навесы. Если вас интересует создание собственного трубогиба по чертежу, следующие советы могут быть полезными…

Работая с металлическими, профильными и металлопластиковыми трубами потребуется хороший и удобный, качественный трубогиб и своими руками его сделать не очень сложно. Практичное приспособление стоит достаточно дорого и для нескольких операций приобретать его нерентабельно, поэтому вариант самостоятельной сборки подойдет идеально.

Назначение и виды трубогибов предлагаемых производителем

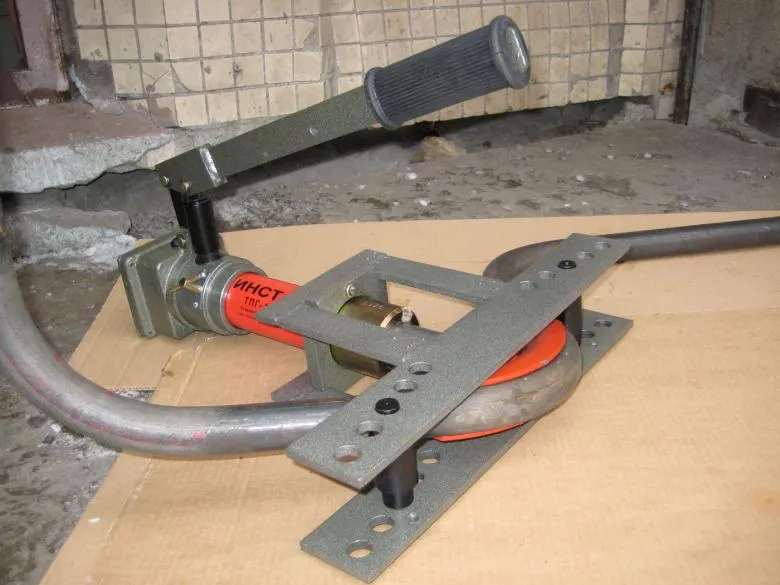

Трубогиб это механическое или гидравлическое устройство, необходимое для придания трубам требуемой формы, сгибания их под определенным углом. Такой ручной инструмент применяется при форматировании изгиба материала в определенном месте с указанной точностью и на рынке ассортимент моделей представлен разными видами:

• механические;
• гидравлические;
• храповые;
• электроприводные.

Такая классификация устройств по принципу работы может расширяться техническими и эксплуатационными параметрами.

Важно: В ходе самостоятельно изготовления устройства можно взять за основу уже существующую и эффективную модель трубогиба. Для этого процесса важно детально изучить конструкционные особенности приспособления и подобрать оптимально качественные и износостойкие материалы.

Какой инструмент необходим для сборки трубогиба

В ходе собственноручного конструирования качественного трубогиба не получится обойтись только топором и отверткой с шурупами. Обработка материалов, формирование качественного крепления и сборка механизмов осуществляется с применением эффективных инструментов, к ним относятся:

• сварочный апарат;
• болгарка и дрель;
• токарный станок;

Основой для создания трубогиба остается правильно подобранный и максимально точный чертеж, созданный на основе эскиза. Перед началом работы рекомендуется подготовить и общехозяйственный инструмент, который понадобится на разных этапах и будет необходим при сборке конструкции.

Улитковый трубогиб

Устройство такого типа поможет быстро и просто сформировать изгибы в нужных участках обрабатываемого материала. Компактный тРубогиб для профильной трубы своими руками обеспечивает выгибание материала по длине и его изготовление не требует специальных знаний, достаточно навыков применения с инструментария и приспособлений.

Материалы

Роликовый трубогиб не характеризуется установленным рабочим диаметром и изготавливается из различных подручных материалов. Перед сборкой конструкции необходимо подготовить следующие элементы, произведенные из качественного металла с хорошими параметрами прочности, толщина которых составляет 5 мм и больше:

• труба (0,5 дюймов) длиной 2 метра из металла;
• швеллер (1 м), листовое железо и три вала;
• цепь из металла, 2 звездочки, 6 подшипников;
• втулка с нарезанной резьбой внутри и винт прижимного типа.

При подборе расходников особое значение имеют габариты подобранных расходников, они должны идеально совпадать между собой. Закупка или подбор материалов проводится на этапе составления проекта, чтобы не задерживать время его реализации на этапе сборки конструкции.

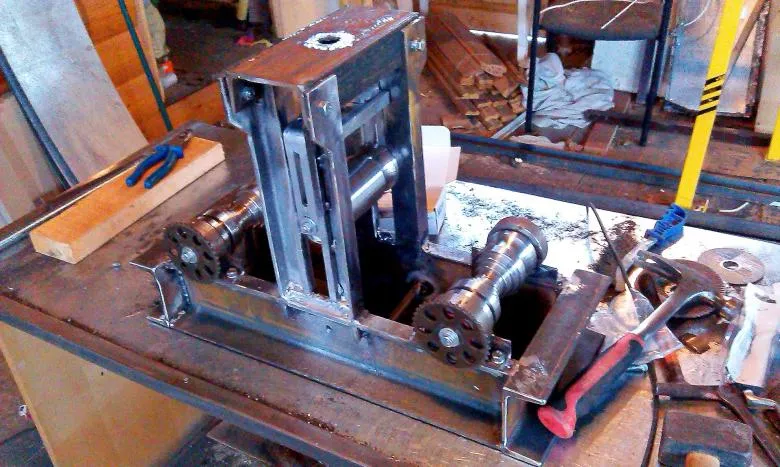

Процесс сборки

Собирается трубогиб поэтапно по составленной чертежной схеме и при этом следует придерживаться четкой инструкции:

• база сваривается из двух параллельно уложенных швеллеров, их можно заменить прочной металлической пластиной;
• на валы одеваются подшипники, потребуется две таких заготовки, они фиксируются методом сварки на подготовленной базе;
• на звездочки одевается цепочка, затем они одеваются на валы и привариваются, а к основанию привариваются боковые направляющие прижимного механизма;
• на прижимной вал одеваются подготовленные подшипники и полностью собирается конструкция бокового пресса;
• подготавливается основание для прессового элемента и приваривается к основанию, крепеж осуществляется с помощью прижимного винта;
• ворот из трубы приваривается к свободной части прижимного винта и к ведущему валу, все подшипники смазываются.

Тестовый запуск конструкции поможет оценить ее работоспособность, а затем трубогиб можно покрасить для защиты от коррозии.

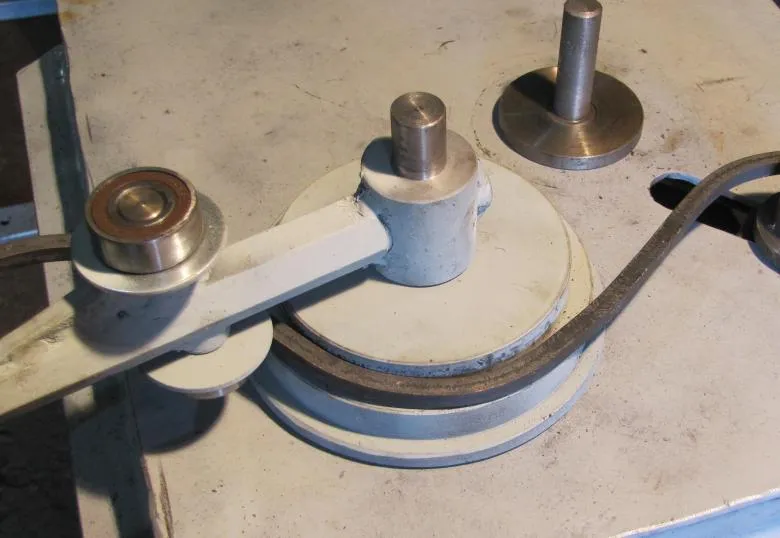

Ручная роликовая модель

Процедура, как сделать трубогиб своими руками без применения механических узлов поможет создать роликовую модель. Деформация и изгиб трубы происходит за счет механического усилия, поэтому в конструкцию входит длинный рычаг, а размеры устройства могут отличаться и подбираются индивидуально.

Инструменты

Для качественной деформации и изменения геометрии труб требуется значительное усилие, поэтому для рабочего процесса необходимо:

• сварочный аппарат и 2 ролика из износостойкого металла, прошедшие токарную обработку и с разными диаметрами (100 и 60 мм в диаметре);
• труба с утолщенной стенкой из металла диаметром 1,5 дюйма, 4 стальные полоски 15х6 см, 20-25 см пластины с шириной 60 мм;
• болты для роликов и пластина из металла 300х300 мм, тиски для проведения основных работ.

Домашнему мастеру еще могут пригодиться молоток и ножовки по металлу, наждачная бумага для обработки краев металла.

Этапы работы

Для начала следует приготовить чертеж и отметить на нем размещение конструкций, после чего устройство собирается поэтапно:

• сверление в планках отверстий для установки роликов, расстояние между осями полученных отверстий составляет 80 мм;
• в опорной станине проделывается отверстие для болта, он вставляется и фиксируется привариванием к подготовленной базе;
• металлические пластины соединяются болтовым соединением и свариваются в П-образной форме, вставив болт с закрепленным роликом;
• концы болта привариваются к планкам, к этой рогатине приваривают трубу-ручку, а к станине планку;
• полученный элемент вставляется в большой ролик и вся сборная модель насаживается на основной болт, фиксируемый подходящей гайкой.

По окончанию сборочных мероприятий трубогиб фиксируется тисками и после чего начинают тестирование его работоспособности.

Собрать трубогиб для круглой трубы своими руками или конструкцию для других конструкций не сложно. Хотя эта процедура на первый взгляд кажется запутанной, следуя инструкции можно упростить себе задачу и получить эффективное и недорогое устройство, для которого правильно подобраны материалы.

Хороший трубогиб обязательно пригодится в процессе проведения ремонтных работ или ухода за собственным участком и придомовой территории в строительстве.

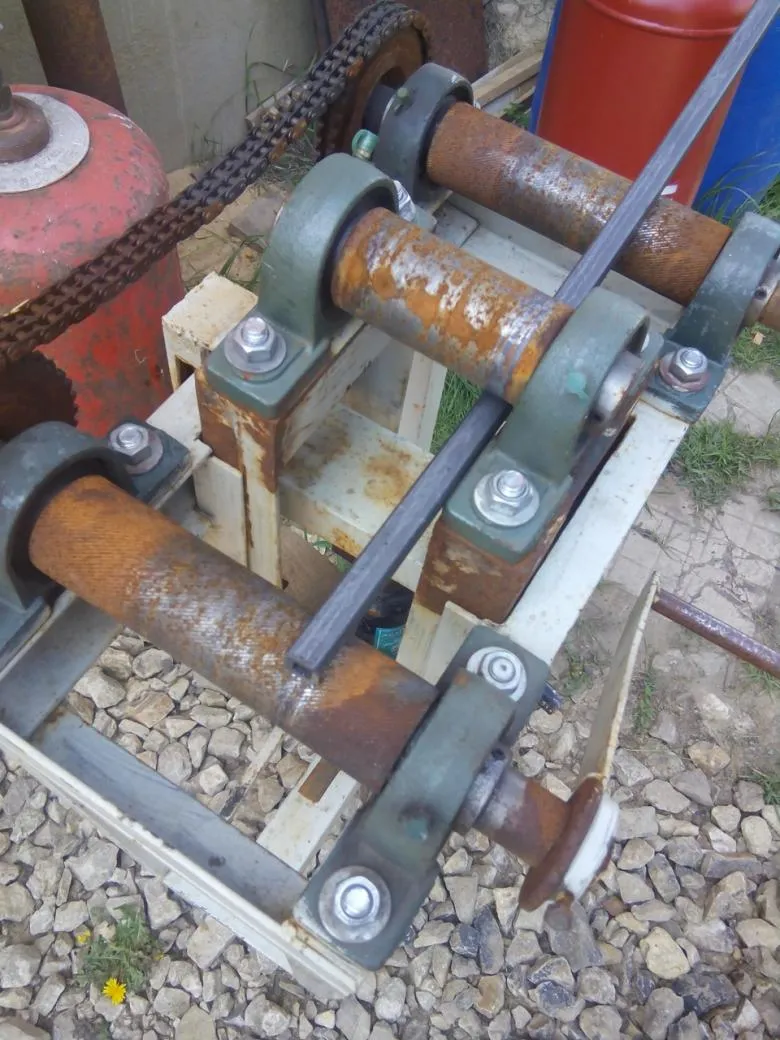

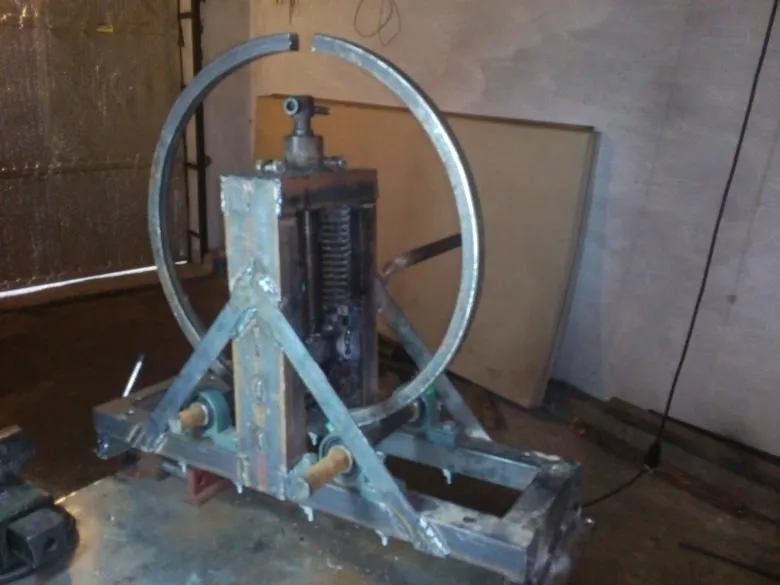

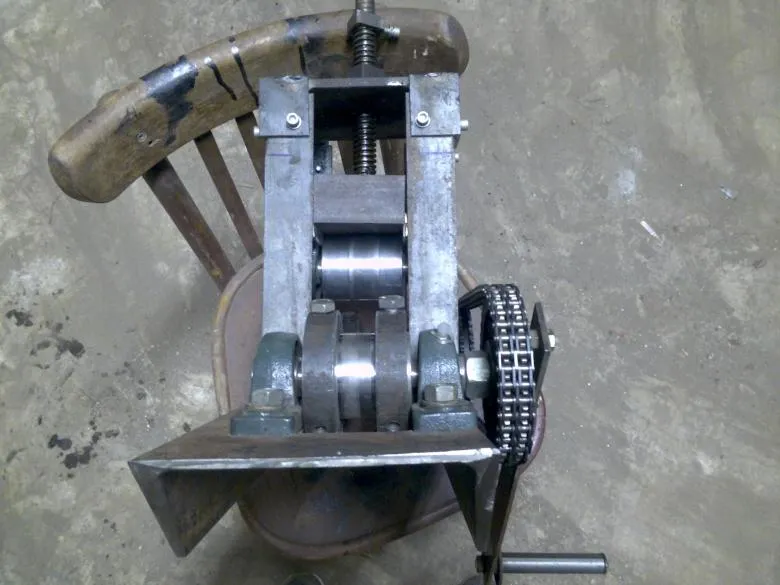

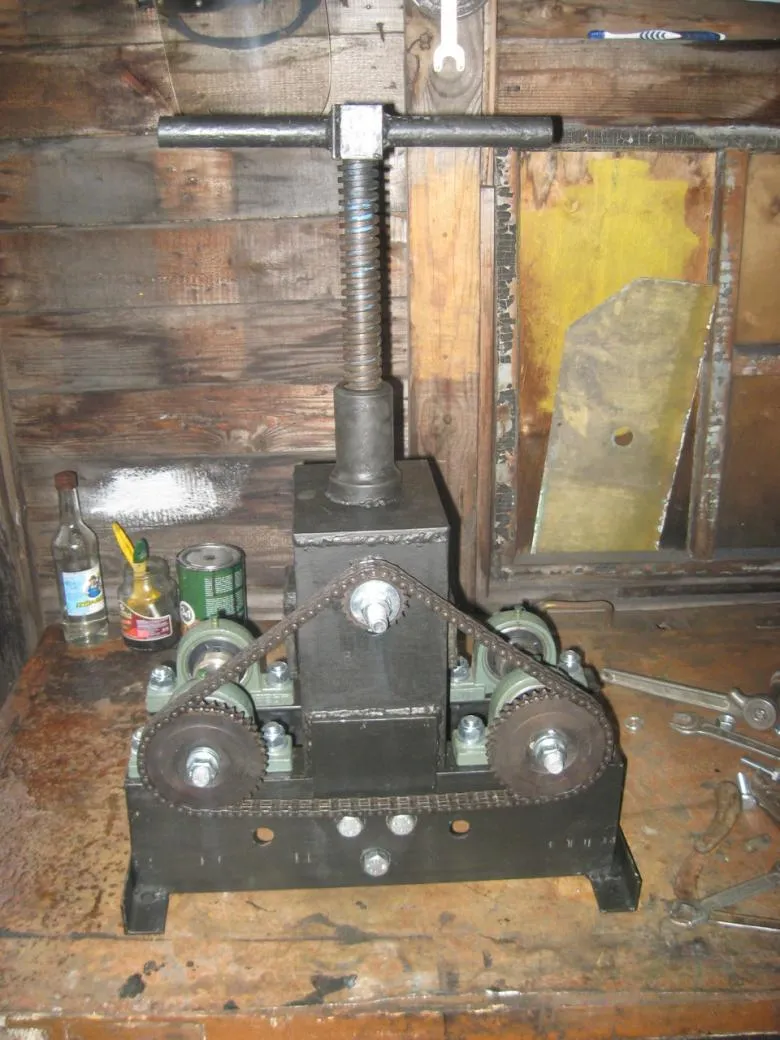

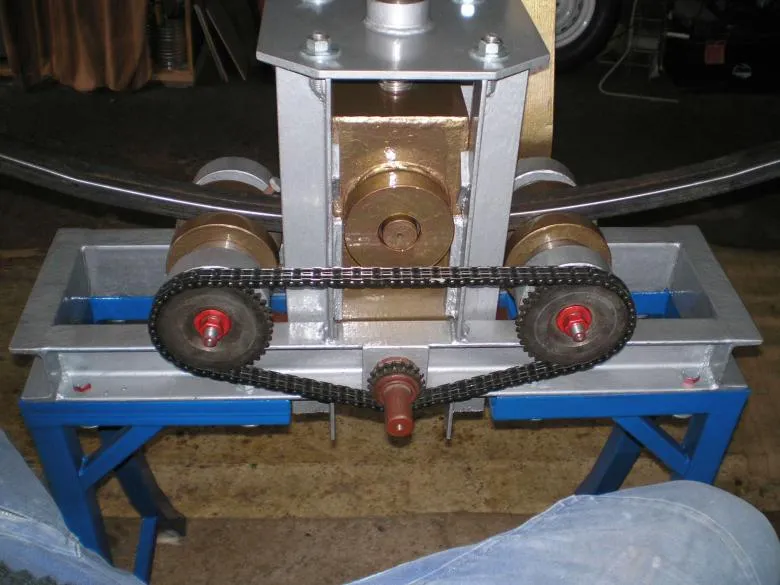

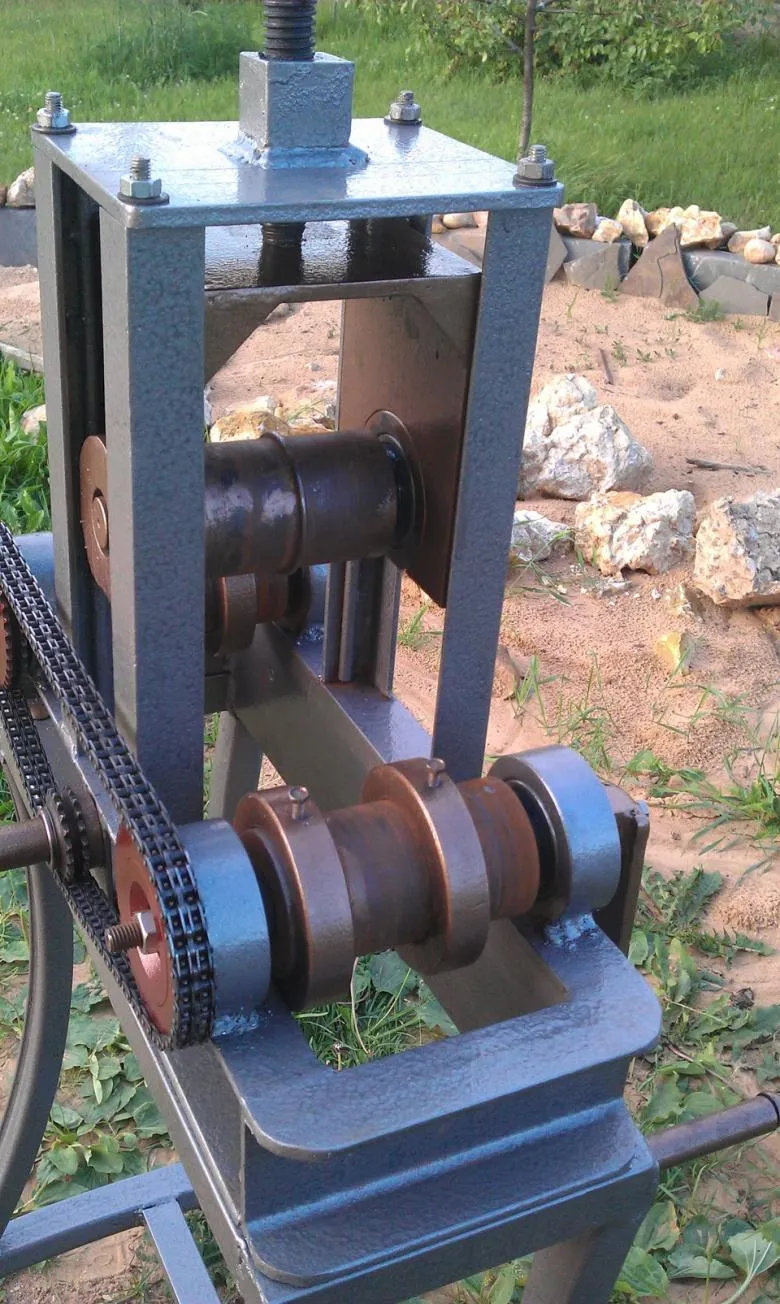

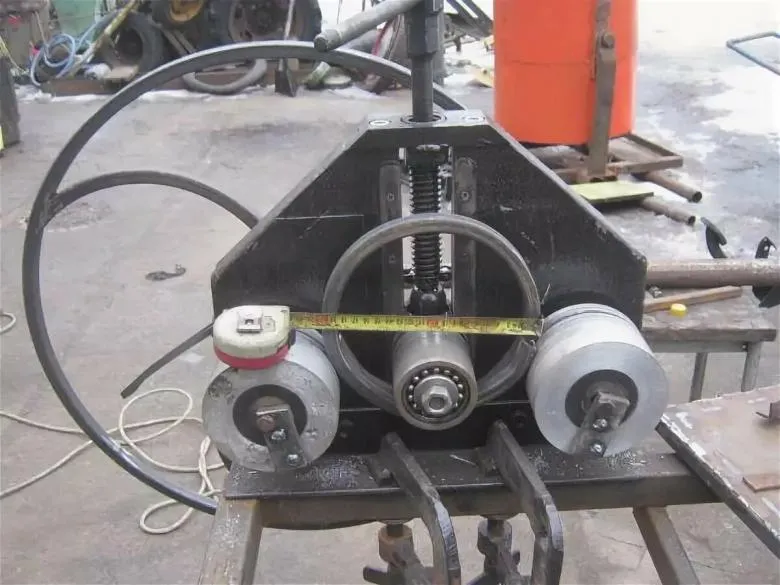

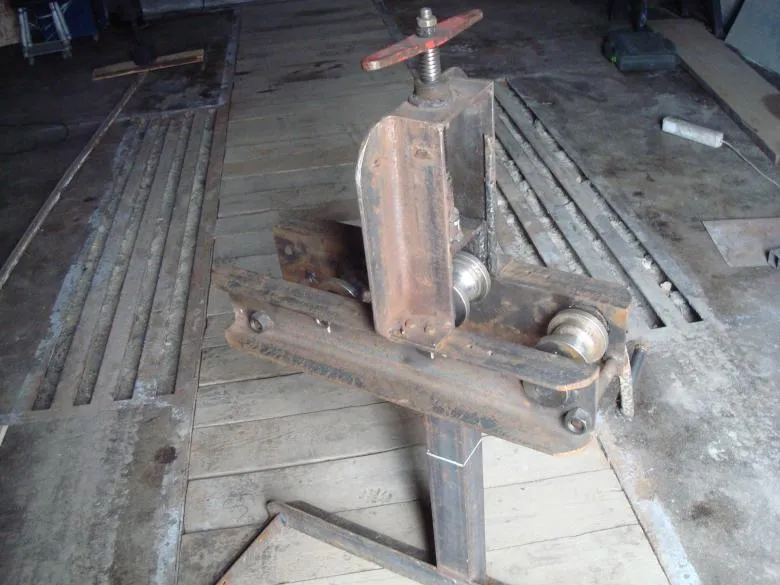

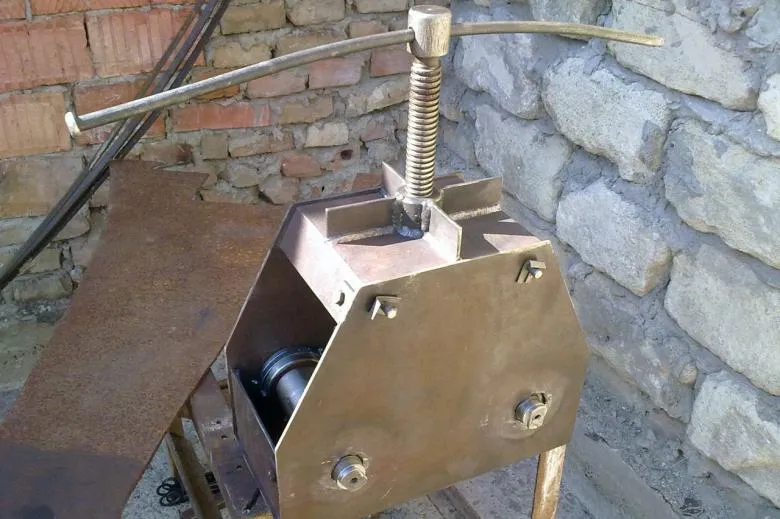

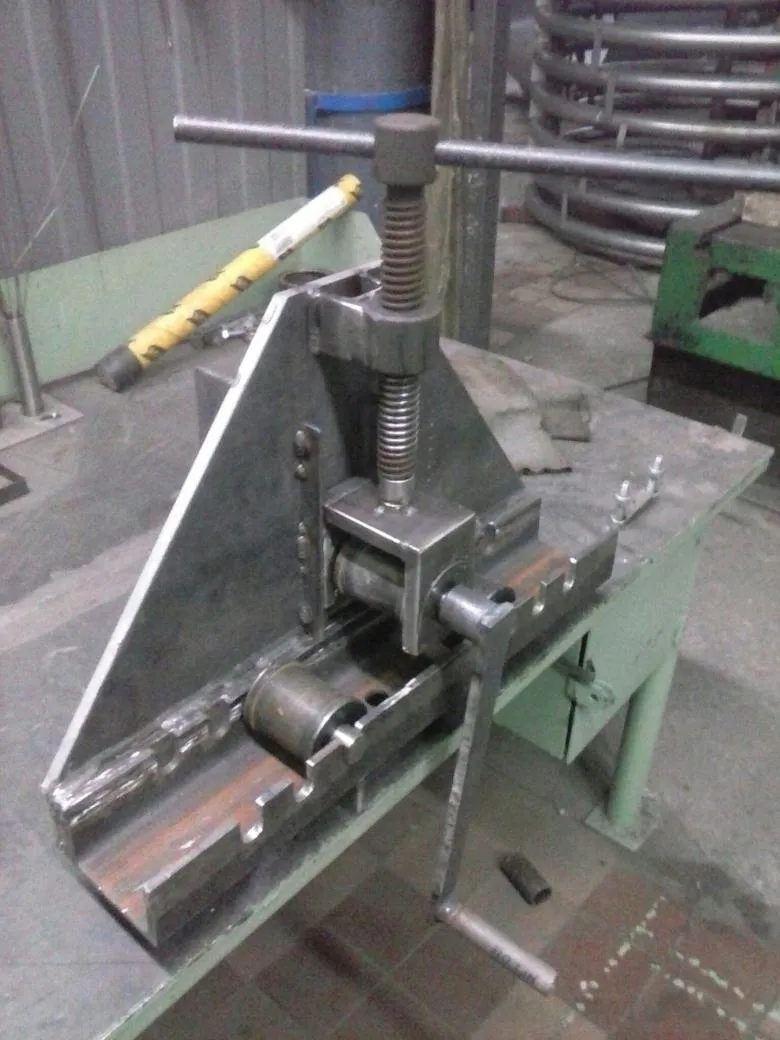

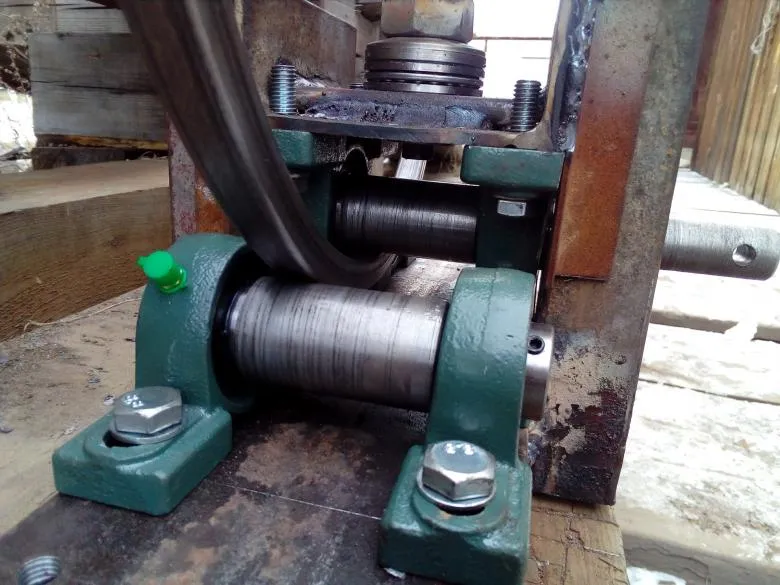

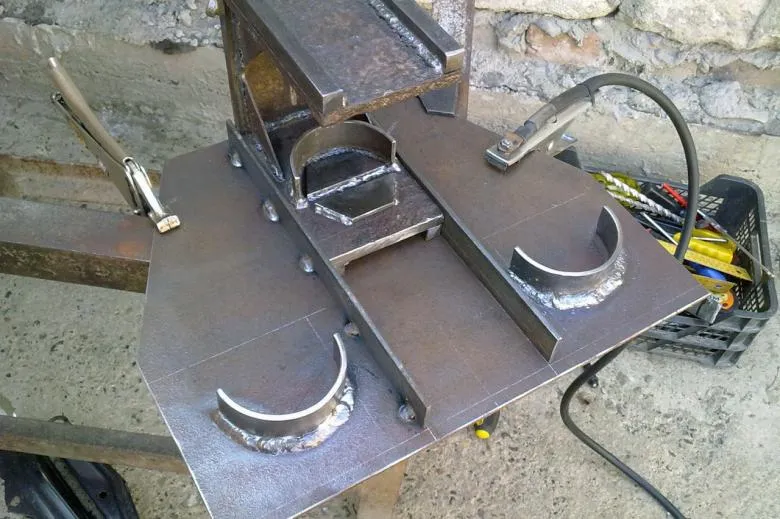

Фото примеры самодельных трубогибов
