Ранее душевые кабины мы, казалось, видели только в кино или в рекламе. Они считались предметом роскоши, доступным не для всех. Но сейчас кабина превратилась в незаменимый помощник, который может быть даже более полезен, чем обычная ванная.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Сборка душевой кабины своими руками

Да и рассудить логически – так ли часто в наше время мы пользуемся ванной? В «эпоху» счётчиков на горячую и холодную воду тратить по 100 литров для принятия одной процедуры позволит себе уже далеко не каждый – разве что, ребенка искупать. Стирать в ванных также уже почти перестали – за это дело стали ответственными автоматические стиральные машины, тоже перекочевавшие из разряда «элиты» во вполне обыденный набор обычной семьи. А вот без душа никак не обойтись. Кроме того, нельзя забывать про извечный вопрос недостаточности пространства в помещениях ванных и санузлов – а приобретение и сборка душевой кабины своими руками в большинстве случаев разом снимает остроту этой проблемы.

Конечно, если есть возможность иметь и то, и другое – это отлично. Но даже в вопросах удобства эксплуатации душевая кабинка оставляет далеко позади обычную ванну со смесителем. Современные модели делают процесс принятия душа в очень приятную, порой – даже оздоровительную процедуру. А некоторые из них, помимо этого, позволяют хозяевам даже «не выключаться из медийного пространства» об этом позаботятся каналы связи IP или GSM или встроенное FM-радио.

В статье будут даны краткие рекомендации по выбору нужной модели, и, главное, читатель должен получить ответ на вопрос – посильным ли будет для него монтаж душевой кабинки своими руками, или все же лучше не рисковать, и обратиться к помощи специалистов.

«Азы» устройства душевой кабинки

Чтобы правильно выбрать и, затем, грамотно установить душевую кабинку, нужно хотя бы примерно разбираться в ее базовом устройстве. Конечно, моделей кабинок великое множество, но общая закономерность компоновки для все соблюдается.

Прежде всего, душевые кабинки различаются по типам конструкции.

  • Открытые кабинки – это, скорее, просто отгороженное для принятия душа пространство – они состоят из стенок и поддона. Хотя, в ряде случаев специальный поддон даже может и не использоваться – если продуман иной способ сбора и отвода воды в канализацию, например, надежно гидроизолированный пол с трапом.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

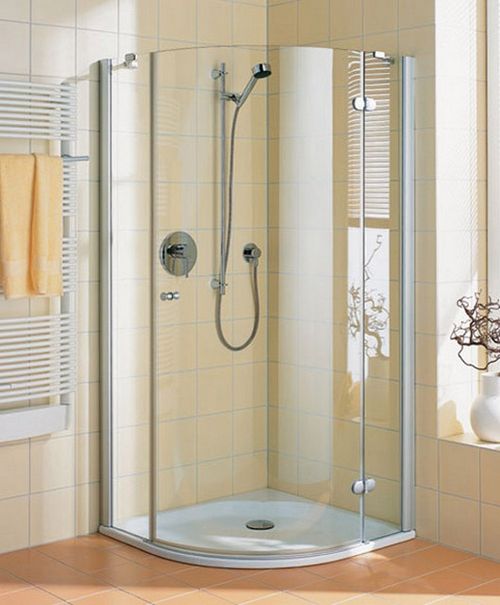

Простейшая угловая кабинка открытого типа

Душевые кабинки открытого типа могут быть пристенными, но чаще всего выпускаются в угловом варианте – в это случае роль двух стенок кабинки берут на себя, собственно, отделанные кафельной плиткой стены помещения. Если помещение имеет какую-то сложную конфигурацию, то, при желании, можно подобрать душевую кабинку, предназначенную для встраивания в нишу. В таком варианте становится еще проще – три стены уже готовы, и остается только лишь установить лицевую, с входной дверкой.

Иногда в обзорах подобных изделий открытые кабинки именуют душевыми ширмами или душевыми ограждениями.

  • Закрытые кабинки также могут быть пристенными или угловыми, но они уже представляют собой полностью изолированный бокс, с поддоном и обязательной крышей, с очень плотно прилегающими створками дверец.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

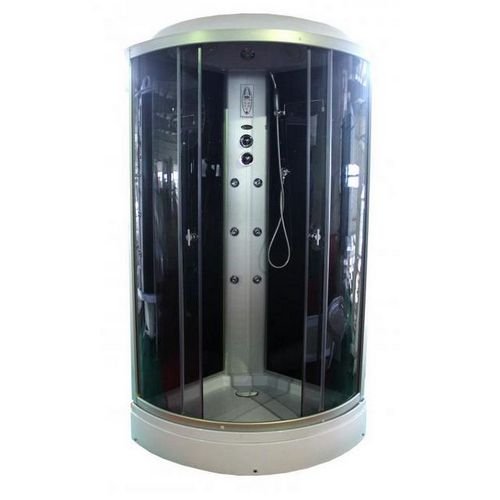

Многофункциональная душевая кабина закрытого типа часто является целым оздоровительно-гигиеническим комплексом

Такая конструкция открывает широкие возможности в расширении функционала кабинки. В панели стен и потолка встраиваются гидравлические сопла для создания массажных струй, различные душевые насадки, специальные приборы и устройства для ароматерапии, для обеспечения эффекта паровой бани или сауны с инфракрасным нагревом. По сути, обычная душевая кабинка может стать своеобразным домашним универсальным банно-оздоровительным комплексом.

  • Кстати, тем владельцам квартир, которые желали бы иметь современную душевую кабинку, но при этом не отказываться от наличия ванной (даже в стесненных по площади помещения условиях), можно посоветовать «гибридные» модели. Такие изделия, конечно, достаточно дороги, но они позволяют по мере надобности пользоваться ванной, или же превращать ее (полностью или определенный ее участок) в душевую кабинку.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

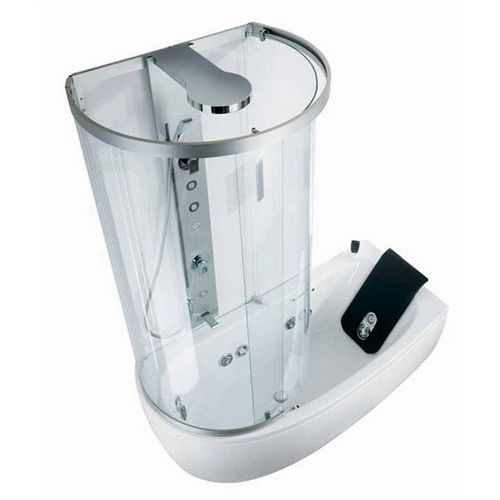

Интересная конструкция — совмещает и ванную, и душевую кабинку

Теперь – об основных составных частях душевых кабинок, начиная снизу.

Поддон душевой кабинки

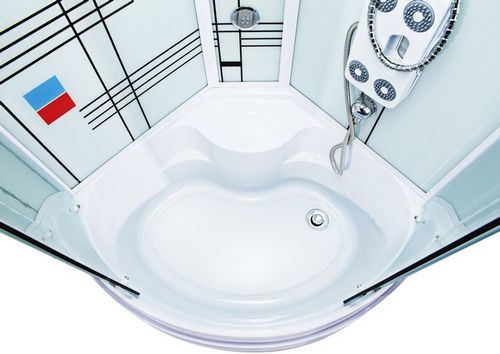

Поддон – «база» на которой основывается вся конструкция душевой кабинки. Плюс к этому, он должен еще и выдерживать немалый вес моющегося взрослого человека солидной комплекции. Одним словом, требования к его прочности – особые.

Изготавливаться поддоны могут из различных материалов. Время от времени еще попадаются металлические (эмалированный чугун или штампованная сталь). Гораздо чаще кабинки комплектуются поддонами полимерными, либо изготовленными из особых композитных материалов. Самыми распространёнными являются акриловые или квариловые (кварил – более совершенный состав, представляющий собой смесь акрила и кварцевого наполнителя. Растет популярность изделий из искусственного камня – специального полимерного композита, отлично имитирующего натуральный мрамор или гранит.

Форма и размер поддона, в принципе, во многом определяет объем и просторность самой душевой кабинки.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Различные формы прямолинейных поддонов

По форме они могут быть прямоугольными, пятиугольными, сегментом в ½ или ¼ круга, принимать иные, достаточно сложные конфигурации (например, есть кабинки без дверец в виде «улитки»). При выборе нужного размера необходимо учитывать, что пространство кабинки не должно сильно стеснять движений моющегося в ней человека. Особенно это важно, если в семье есть очень крупные или тучные люди.

Минимальный размер угловых поддонов – 800 × 800 мм, но это видится слишком тесным пространством. Конечно, исходить всегда надо из «территориальных возможностей», но если площадь позволяет, то лучшим вариантом будет все же 900 × 900 мм или даже 1000 × 1000. Кстати, это важно и в том случае, если по каким-либо причинам кому-то из членов семьи будет необходимо принимать водные процедуры в сидячем положении.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Казалось бы, всего 10 — 20 сантиметров, а как кардинально отличаются кабинки по просторности

Теперь – глубина поддона. По этому параметру он может быть плоским, глубиной на более 30 ÷ 40 мм, средним или глубоким (с чашей до 180 мм). При выборе опять же нужно учесть то, что иногда не всем членам семьи будет комфортно забираться в кабинку через высокий борт (немалая глубина самой чаши, плюс поддон находится на определенном возвышении от уровня пола). Но с другой стороны, и функция надёжного сбора воды и своевременного ее отвода в канализацию должна быть полностью соблюдена.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

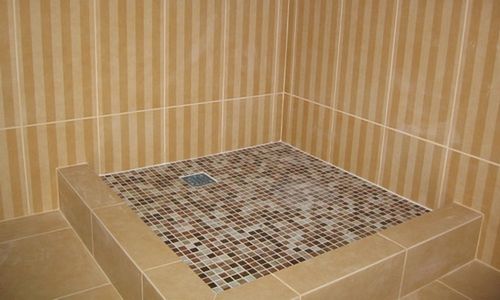

Самодельный поддон, облицованный мозаичной плиткой

Нередко домашние мастера отказываются от «штатного» поддона кабинки, и выкладывают свой – из цемента, с тщательной гидроизоляцией, организацией надежного слива и облицовкой нескользкой керамической плиткой. Затем уже на этот готовый самодельный поддон монтируются стенки кабинки.

Вертикальные ограждения душевой кабинки

К этим элементам относятся каркас, неподвижные стенки, обычные или функциональные, и входные дверцы той или иной конструкции.

Каркас, который крепится к поддону и послужит основанием для стенок кабинки, обычно изготавливается из легкого и стойкого к коррозии металла (алюминия) либо из пластика. Пластиковые каркасы, конечно, менее прочны, и их нередко «маскируют» под металл с помощью поверхностной окраски – при выборе нужно быть внимательным.

Сами ограждающие стенки изготавливаются либо из стеклопластика, либо из натурального закаленного стекла. Стеклопластик легче, дешевле, но у недорогих его разновидностей имеется свойство постепенно, под действием времени, температуры и влажности терять прозрачность и насыщенность цвета, мутнеть, покрываться сеточкой микротрещин. Если выбирается пластиковый вариант, то лучше сразу приобретать полупрозрачный – на нем указанные недостатки будут менее значимы и дольше останутся незаметными.

Стеклянные стенки изготавливаются из очень прочного материала, и бояться разбить из не следует – это практически невозможно, если, конечно, не задастся такой целью и не применить тяжелый инструмент. Да и в этом случае стекло разлетится на мелкие осколки правильной формы, которые не должны представлять травмоопасности.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

На боковых неподвижных стенках и задней панели располагается основная оснастка душевой кабинки

Задние и боковые стенки некоторых моделей являются не просто ограждением, а выполняют множество функций. Именно на них крепятся все сантехнические приборы, в том числе различные смесители, душевые лейки, массажные гидравлические форсунки, парогенераторы, системы подсветки и прочие «навороты» со всеми необходимыми для них элементами механического или электронного управления. На тыльной стороне этих стенок проходят все необходимые гидравлические и электрические разводки с узлами подключения к водопроводу, электросети и, при необходимости, к другим коммуникациям.

Дверцы в душевую кабинку могут быть распашными, сдвижными (складными или откатными) или поворотно-сдвижными, проворачивающимися относительно вертикальной оси.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

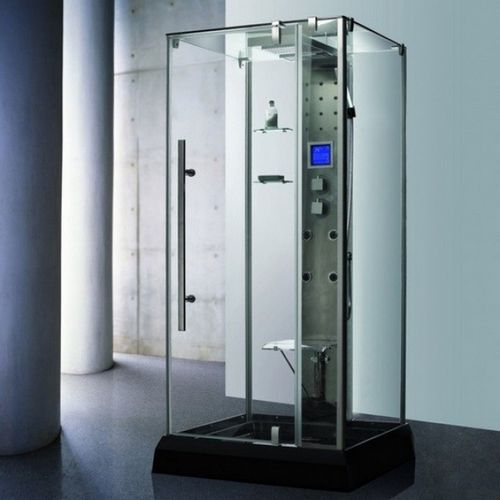

Душевая кабинка с дверцей распашного типа

С точки зрения простоты монтажа и практичности в эксплуатации, безусловно, лидируют привычные распашные дверцы, одно- или двухстворчатые. Но и у них есть недостаток – им требуется определённое пространство для открытия относительно оси подвеса. В больших кабинках иногда делают двери открывающимися вовнутрь. Ну а в моделях небольших придется при установке предусматривать пространство для створки, чтобы случайно не травмироваться об нее или не сломать дверцу.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

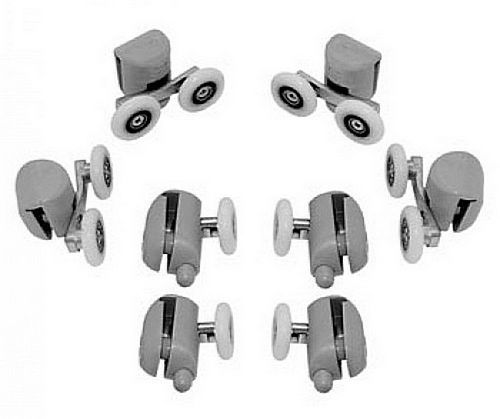

Верхние и нижние ролики для откатных дверей

Раздвижные такого недостатка не имеют – они перемещаются по направляющим «рельсам» с помощью системы подвесных и упорных роликов. Это придает некоторую сложность монтажным и регулировочным работам, но достаточно удобно в процессе использования.

Обычно все вертикальные ограждения душевой кабинки, вне зависимости от материала изготовления, покрываются специальным гидрофобным материалом. Эта мера не дает каплям воды оставаться на стенках – они просто стекают вниз, не оставляя после высыхания характерных белесых пятен.

Крыша душевой кабинки

Этот конструктивный элемент, как уже говорилось, есть не у всех моделей, но там, где крышка имеется, она выполняет несколько важных функций:

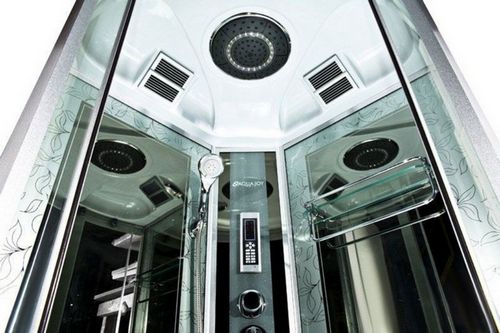

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Крышка душевой кабинки, как правило, является весьма многофункциональной областью

  • Во-первых, это герметизация пространства кабинки, особенно если в ней реализована возможность «паровой бани» или «ароматерапии».
  • Во-вторых, обычно в крышке крепятся несколько сантехнических устройств – душевая лейка, массажные сопла и т.п.
  • В третьи, именно на крыше собрана система вентиляции с отводом пара в вентиляционные каналы дома.
  • И, в-четвертых, на крышке могут крепиться различные электротехнические устройства, например, акустические системы или точки подсветки.

Дополнительное оснащение душевой кабинки

Иногда кажется, что в вопросах дополнительной оснащенности душевых кабинок некоторые производителя просто стараются «перещеголять» друг друга. Так, помимо обычных смесителей и душей, как уже говорилось, используются различные массажные струи, эффекты «тропического дождя». Пользуются спросом модели с парогенераторами, особенно с возможностью регулировки температуры пара и его насыщения ароматическими или косметическими составами. Имеется возможность ионизации (озонирования) воздуха. Встраивается в кабинку мобильная связь, радио, другие медиа-возможности, устанавливается оригинальные виды подсветок, голосовое управление всеми заложенными функциями. Стоит ли платить немалые деньги за подобные «навороты» вопрос сугубо индивидуальный.

А вот с точки зрения эксплуатационных возможностей на одну из особенностей обязательно следует обратить внимание. Дело в том, что душевые кабинки, оснащенные массажными соплами, требуют определённого давления на входе воды. Очень часто случаются ситуации, когда после монтажа владелец кабинки вдруг сталкивается с тем, что душ – и тот течет еле-еле, а про гидромассаж и речи не идет. А причина в том, что нужно было сопоставить параметры модели и давления в водопроводной сети. Так, в многоэтажках обычно напор редко превышает 1,5 ÷ 2 атмосферы (а на высоких этажах может и вовсе падать до критически малых отметок), а по параметрам оборудования может потребоваться все 3 ÷ 4 атм. Значит, придется раскошелиться еще на электрический насос и водяной ресивер (гидроаккумулятор), откуда вода будет подаваться на все гидравлические устройства кабинки под нужным давлением.

Сборка душевой кабины своими руками

Душевые кабинки выпускают немало производителей, как европейских, так и азиатских, главным образом – из Китая. К чести наших восточных друзей, можно сказать, что качество их продукции становится с каждым годом все выше, и с учётом сравнительно небольшой цены, их изделия составляют достаточно серьезную конкуренцию признанным брендам. Мало того, многие китайские компании стали впускать европейские модели в своем, лицензионном исполнении.

Но есть практически у всех изделий из Китая один большой «грех». Если европейцы сопровождают свой товар тщательно продуманными инструкциями (если даже не на русском, то их несложно перевести), то наши восточные соседи подходят к этому вопросу несколько иначе. Возможно, проблема кроется в «трудности перевода», но, как правило, «мануалы» представляют собой невнятный, трудночитаемый текст с массой ошибок, сопровождаемый к тому же достаточно небрежно исполненными неразборчивыми картинками. Одним словом, разбирайся, как хочешь.

Чтобы помочь в самостоятельной сборке стандартной изолированной угловой душевой кабинки, предлагаем посмотреть на этот процесс более подробно с пошаговым изложением. Безусловно, у каждой из моделей есть собственные особенности, но общий принцип все же будет тот же.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Недорогая душевая кабинка китайской сборки «RANCHO S-406»

Для примера взята душевая кабинка китайской сборки типа «RANCHOS-406». Она относится к категории кабинок углового исполнения, с поддоном в четверть круга, с минимальным числом опций – кроме ручного душа предусмотрено шесть форсунок гидромассажа на задней панели, и «тропический ливень» сверху. Размер поддона (в радиальном исчислении, от угла к линии окружности) – 900 мм.

Цена на подобные душевые кабинки – достаточно «демократична», порядка 14 ÷ 20 тысяч рублей, и поэтому будет, наверное, несколько обидно отдавать еще сверху 5 ÷ 7 тысяч за установку. Тем более что особой сложностью она не отличается.

  • Прежде всего, необходимо заранее подготовить место, куда будет устанавливаться кабинка. Общий вес ее, без учета моющегося человека – 83 килограмма, то есть основа должны быть прочной, не иметь нестабильных участков.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Самодельный подиум для душевой кабинки

  • Очень важно обеспечить нужный уклон слива воды, то есть высоту расположения сливного отверстия поддона над патрубком входа в канализацию. Чтобы вода уверенно сходила, не задерживаясь, требуется превышение в 70 мм или обеспечение угла уклона не менее 5 градусов. Если это не соблюдается, то, вероятно, придется сразу принимать меры – или углублять канализационные трубы, или приподнимать кабинку, сооружая под нее прочный подиум.

Видео: вариант подиума для душевой кабинки

  • Понятно, что к месту установки нудно сражу предусмотреть подводку труб холодного и горячего водоснабжения, линии электропитания, оснащенной на щитке устройством обеспечения безопасности – УЗО.
  • Для работы нужно подготовить свободный участок около места будущей стационарной установки вначале все действия будут проводиться там. должны быть под рукой необходимые инструменты – гаечные ключи (лучше разводные), отвертки или шуруповерт с набором бит, острый строительный нож, шприц и тубы с силиконовым или акриловым герметиком, измерительный инструмент – рулетка и, обязательно, строительный уровень. Должно быть немного краски, порядка 50 г, для металлических поверхностей (лучше всего использовать AkzoNobel «Hammerite», которую можно накладывать на ржавчину), и, соответственно, кисточка. Акриловый поддон с тыльной стороны – достаточно опасен с точки зрения получения резаных ран на руках или загонки глубоких заноз, поэтому все работы необходимо проводить в рукавицах (плотных тканевых перчатках).
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

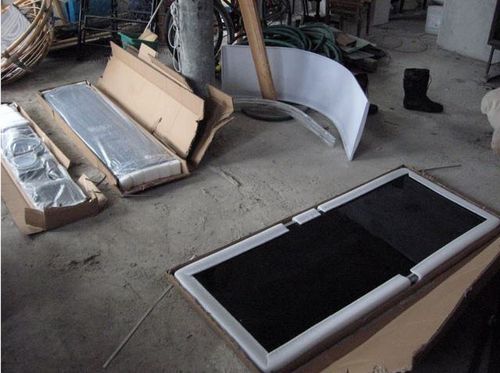

Открываем упаковку, еще раз проверяем целостность деталей и укомплектованность набора

  • Работу начинают с распаковки комплекта будущей кабинки. Нужно сразу убедиться в наличии и целостности всех крупных деталей – в первую очередь, конечно, стекол. Их пока убирают в сторону, чтобы случайно не повредить.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

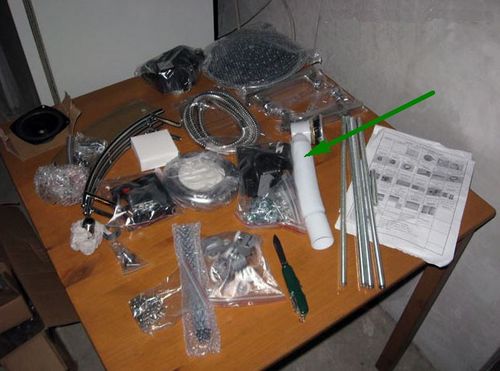

Сразу проверяется ЗИП — очень часто имеются некоторые недостачи «по-мелочам»

  • Сразу проверяется и наличие всего ЗИП. Если в части крупных составляющих или принадлежностей прецедентов недоукомплектования пока не отмечалось, то по части крепежа с вероятностью, близкой к 100%, будет какой-то дефицит – или саморезов, или гаек, или шайб М16 не хватит. Поэтому лучше сразу проверить и создать необходимый резерв – обидно будет отвлекаться в разгар работы из-за таких пустяков.

Обратите внимание на сливной сифон (на рисунке показан зеленой стрелкой). Как правило, тот, что идет в комплекте не выдерживает никакой критики, и лучше заранее приобрести приличный, на который можно будет положиться.

  • Поддон переворачивается чашей вниз. Поверхность, на которой будет производиться работа с ним, не должна поцарапать его лицевой поверхности – возможно, придется подстелить какой-либо мягкий материал. Еще раз предупреждения – все работы производятся только с надетыми на руки рукавицами!
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

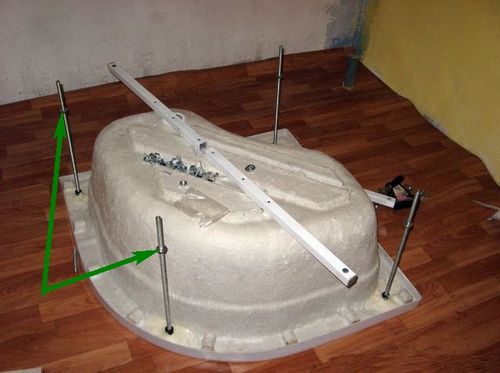

Ввинчивание шпилек и предварительное расположение опорных гаек

  • В посадочные отверстия вкраиваются до упора четыре шпильки: три по углам и одна – в центре дуги. Перетягивать их ключом ни в коем случае нельзя. Шпильки не примут идеально вертикального положения – пусть вас это не смущает, в данный момент — это неважно.

На шпильки примерно до уровня нижней поверхности поддона закручиваются гайки, поверх которых устанавливаются шайбы (на рисунке показаны зелеными стрелками).

  • На шпильки надеваются металлические стойки опоры поддона. Вначале одевают цельную, более короткую балку – она идет от шпильки в заднем углу до дугообразной лицевой стороны. Затем сверху нее надевается вторая, состоящая из двух половин, сваренных поверху металлической пластиной.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

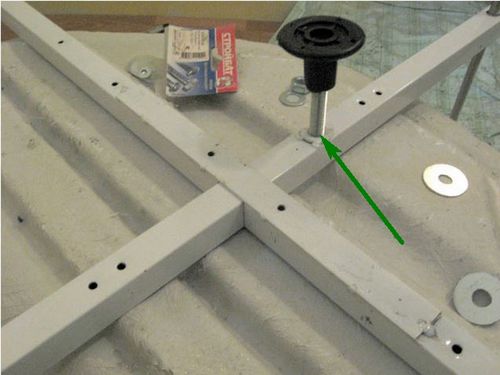

Контролируется место вкручивания центральной опорной ножки

При установке первой, короткой балки нужно следить, чтобы резьбовое отверстие (гайка) для установки центральной опорной ножки оказалась снаружи, и от перекрестья балок – ближе к лицевой части кабинки (показано зеленой стрелкой).

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

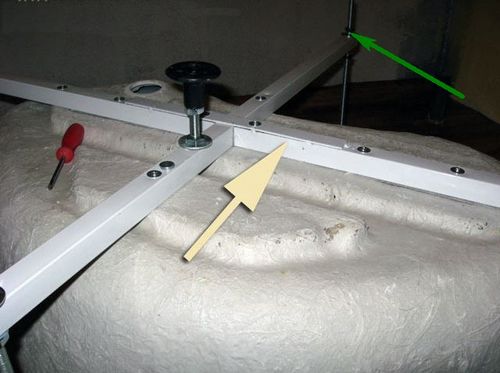

Правильное расположение опорных балок

Еще раз, для контроля – сборная балка устанавливается обязательно сверху (показано белой стрелкой), иначе не будет обеспечен равномерный прижим поддона к опорам, и может начаться его деформация.

  • После того, как балки будут надеты, шпильки примут требуемое вертикальное положение. Нижние гайки можно подкорректировать, так, чтобы балки свободно легли на поверхность поддона. Сверху надевается еще по одной шайбе и закручиваются фиксирующие гайки (показаны зеленой стрелкой). Однако, затягивать их пока не следует.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

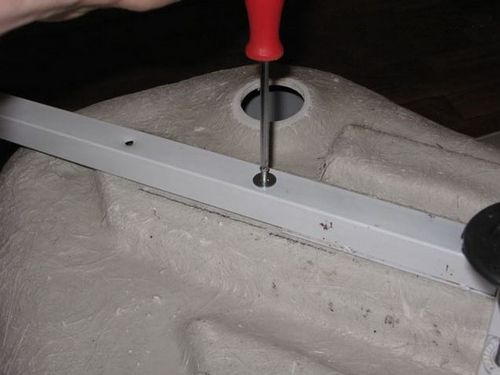

Фиксация балок на поддоне саморезами

  • Теперь пришла очередь зафиксировать балки к поддону с помощью саморезов. Для этого в толщу акрила в нужных местах залиты деревянные вставки. Их расположение в точности совпадает с отверстиями, сделанными в металлическом профиле. Остается лишь с помощью фигурной отвёртки завернуть туда саморезы, предварительно одев на них входящие в комплект шайбы.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Окончательная фиксация балок на шпильках

  • После того, как все саморезы полностью вкручены, можно окончательно зафиксировать балки на вертикально стоящих ножках-шпильках. Делается это очень аккуратно, равномерными усилиями сверху и снизу, чтобы не нарушить положение белок и случайно тем самым не выдернуть саморез.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

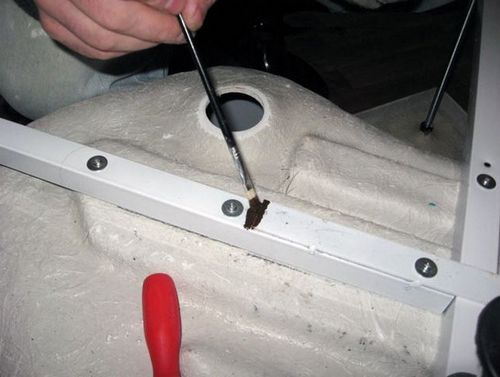

Следует предпринять шаги к предупреждению коррозии металлических балок

  • Вот теперь – важный момент, о котором никогда не говорится ни в какой заводской китайской инструкции. Балки опоры изготовлены из самой обычной стали, которая в условиях повышенной влажности очень быстро начнёт ржаветь и долго не протянет. Значит, нужно не полениться, и прокрасить все подозрительные места краской «Hammerite» (ее цвет – абсолютно не важен). Эта мера предосторожности создаст надежную защиту от коррозии – главное, не оставлять «голых» участков. Кстати, торцы у балок заглушены пластиковыми прямоугольными пробками, а под ними, как правило, уже тронутых коррозией металл. Обязательно следует вытащить пробки, прокрасить полость на максимально доступную глубину, а затем поставить заглушки на место.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Предварительная фиксация опорных ножек

  • Следующим шагом можно будет накрутить ни шпильки и предварительно зафиксировать контргайкой ножки. Сильно стопорить не следует , так как основное выравнивание все равно будет производиться позднее, после установки кабинки уже на ее штатное место. (На картинке стрелкой дополнительно показано закрашенное и заглушенное отверстие в металлической балке).
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

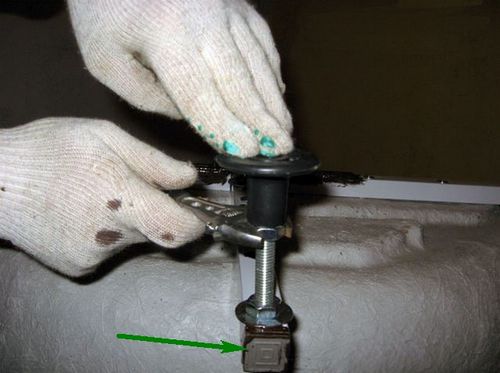

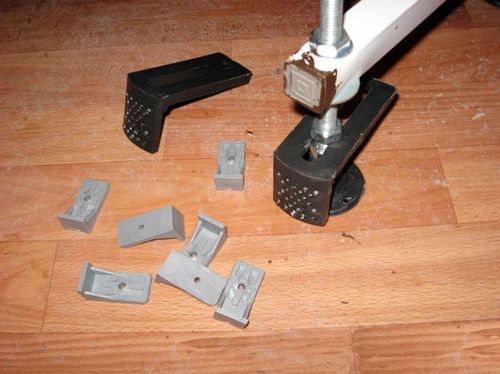

Не забыть одеть кронштейны для крепления декоративного «фартука»!

При установке ножек нужно не забыть предварительно надеть на шпильки специальные кронштейны, которые необходимы для установки декоративной «юбки» экрана, закрывающего пространство под поддоном. Правда, эту операцию – монтаж экрана, будет лучше отложить на самый конец работы.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

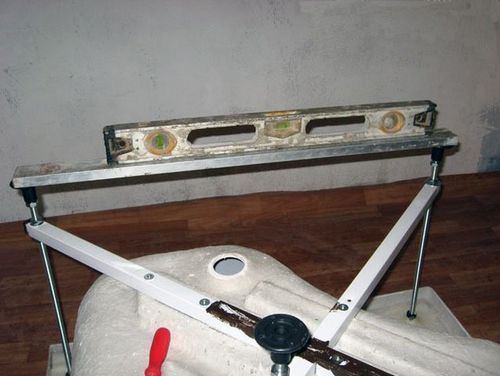

Ножки обязательно во всех направлениях выверяются по единому уровню

  • Можно и нужно сразу предварительно установить ножки на одну высоту. Используется при этом длинный строительный уровень (или длинное правило с уровнем), с таким расчетом, чтобы контрольные замеры можно было провести и между соседними ножками, и по диагонали. Кроме того, обязательно выверяется уровень и центральной опорной ножки. После этого ножки предварительно фиксируются контргайками.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

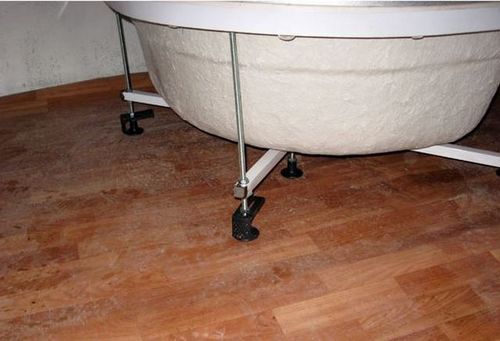

Поддон должен встать плотно на все пять точек , безо всякого люфта

  • Можно перевернуть поддон и проверить его положение на полу. Он должен стоять устойчиво, сразу на пяти точках опоры. Особенно важно не допустить провисания центральной ножки – это может закончиться продавливанием поверхности поддона.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

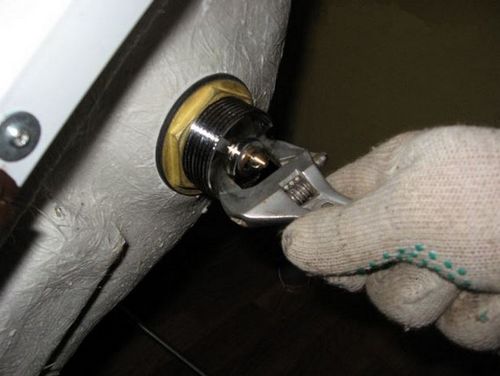

Установка выпускного клапана-пробки поддона

  • Теперь можно вкрутить выпускной клапан с пробкой для поддона (если, конечно, чувствуется в этом необходимость). Такая опция, правда, дает возможность принимать ножные ванны и может быть полезной.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

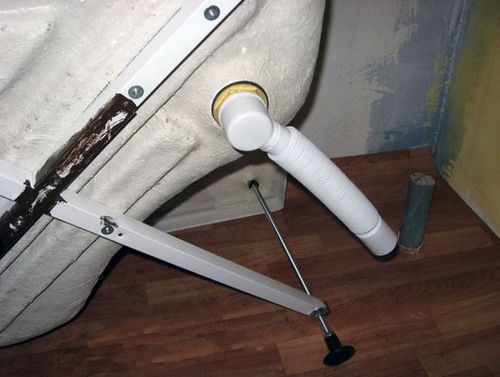

Как уже говорилось, сифон лучше поменять, хотя на снимке показан «китаец»

  • После этого – устанавливается на место выпускной сифон. На снимке показана установка сифона, входящего в комплект. Однако, как уже отмечалось, он – не лучшего качества, и стоит не поскупиться на хороший, коленчатого или бутылочного типа, в зависимости от имеющегося снизу просвета от пола.
  • Следующая сложная операция – сборка блока передних дугообразных ограждений душевой кабинки с боковыми стеклянными вставками.

Сложность в том, что для начала нужно разобраться с предназначением деталей они вовсе не симметричные. Верхняя изогнутая направляющая всегда более широкая, нижняя – значительно меньше по высоте, но имеет по краям заметные фигурные вырезы.

У стекол также верх и низ различаются. Отличие заметно по количеству отверстий – в верхней части их больше.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

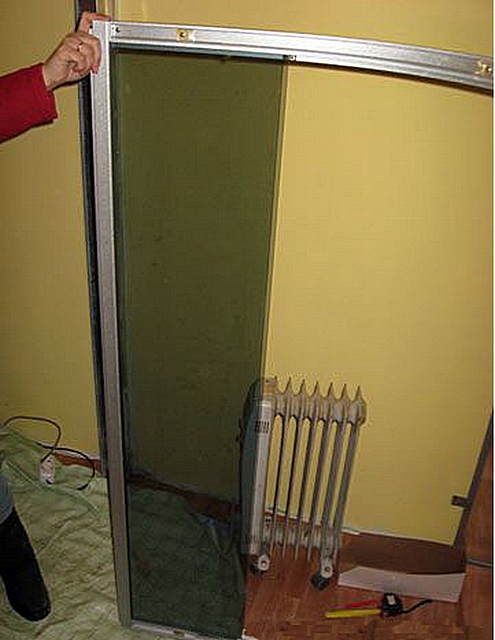

Операция, требующая особой аккуратности — сборка рамы и неподвижных стекол переднего ограждения

  • Для начала, собираем конструкцию, как говорится «на весу». У стекол есть видимые кромки с пазами – они должны хорошо совпасть с верхней и нижней направляющими.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

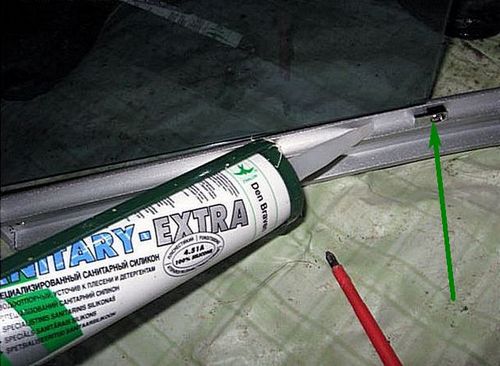

Сверху и снизу стекла уплотняются герметиком

  • После этого стекло нужно последовательно слегка выдвинуть их паза – только для того, чтобы нанести туда шприцем небольшое количество силиконового герметика (лучше использовать прозрачный). Затем стекло вставляется до упора на место, а выступивший излишек герметика тут же убирается. Это «по свежему» очень легко сделать пальцем, окунутым в густой мыльный раствор. На направляющей есть прижимной фиксатор (показан зеленой стрелочкой). Он подтягивается отверткой, и стекло будет надежно установлено.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

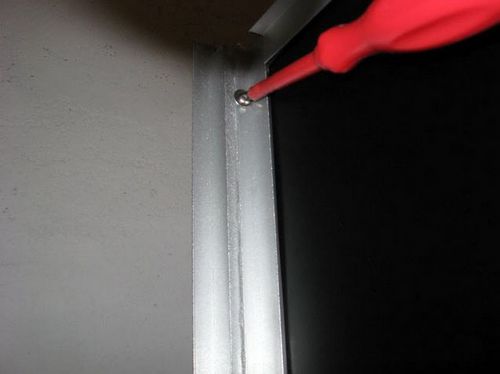

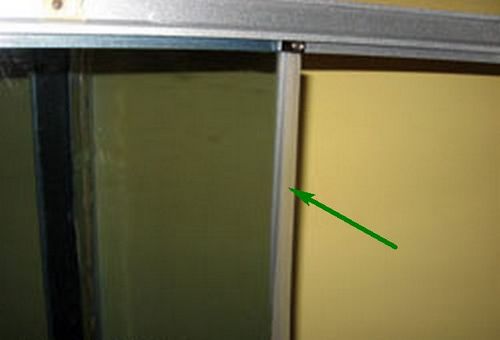

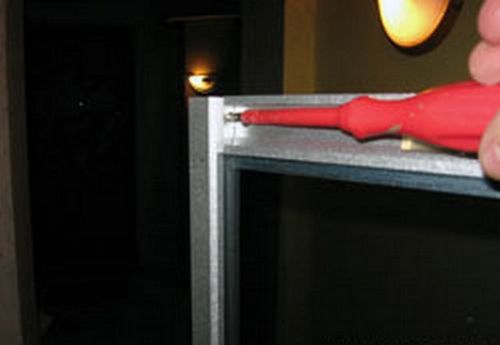

Крепление вертикальной стойки на саморез

  • Далее, необходимо установить вертикальные стойки по внешним контурам обеих стекол. Там имеется штатное уплотнение, и силиконом промазывать не нужно. Просто стойка одевается на стекло до упора, и фиксируется с дугообразными направляющими саморезами сверху и снизу.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Установка уплотнителя по краю стекла

  • Осталось только надеть на внутренние грани установленных стекол входящие в комплект силиконовые уплотнители. При этом следим, чтобы более широкая сторона – «лепесток», осталась внутри кабинки. Уплотнитель одевается до упора, какой-то особой фиксации или дополнительного использования силикона в этом случае не требуется.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

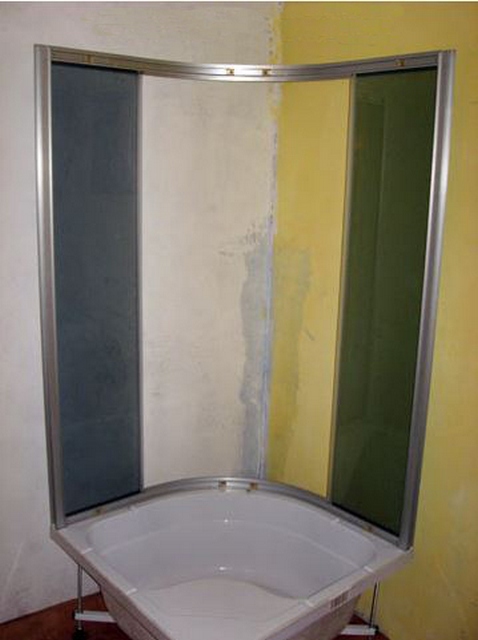

Смонтированная передняя рама после установки на поддон

  • Собранный узел следует сразу установить на поддон. Поддон пока стоит не на штатном месте, но должен быть полностью устойчив и стоять строго горизонтально – не лишним будет это проверить.

Это особо важно потому, что переднее дугообразное ограждение с боковыми стеклами устанавливается исключительно на герметик, и стоит, поначалу, до фиксации с боковыми стенками, только под силой собственной тяжести. Никаких креплений к поддону саморезами конструкторами здесь не предусмотрено. При промазывании герметиком места установки необходимо следить, чтобы не закрылись сточные канавки для воды.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

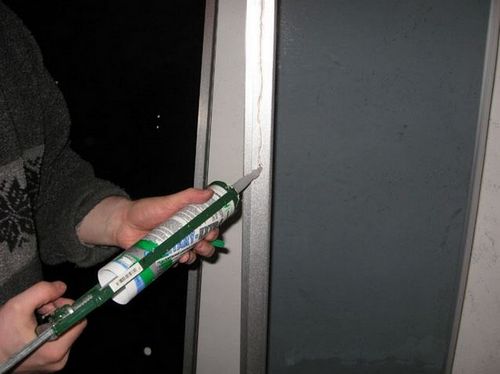

Подготовка к монтажу боковых панелей — место соединения промазывается герметиком

  • Пришла пора устанавливать боковые непрозрачные панели. Места их стыков с вертикальными стойками переднего ограждения обильно промазываются силиконовым герметиком – зазоров здесь оставлять нельзя.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Аналогично — на месте крепления панелей к поддону

Аналогично герметик наносится и на поддон, в той области, где будет стоять боковая стенка. И снова – ни в коем случае не заполнять герметиком сточные канавки для воды.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

В обозначенным местах соединение деталей проводится с помощью саморезов

  • Затем с помощью саморезов с надетыми на них шайбами скрепляются между собой вертикальны профиль стенки с вертикальной направляющей переднего ограждения, а также нижний профиль стенки с поддоном. И в том, и в другом случае для этого предусмотрены специальные отверстия. Саморезы закручиваются плотно, до упора. Выступившие излишки герметика сразу аккуратно удаляются.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

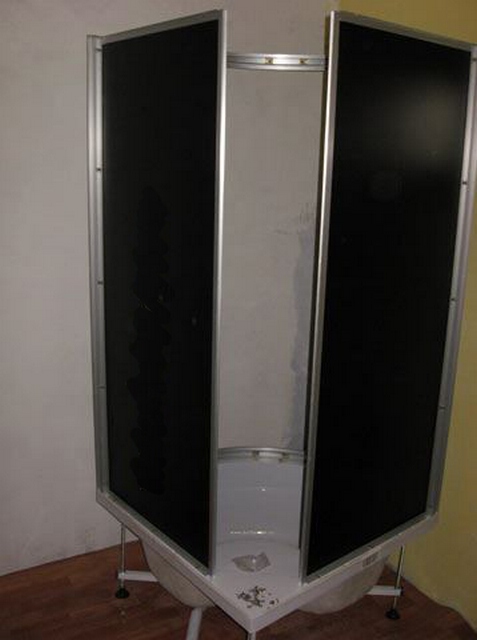

Обе боковые панели установлены

После установки обеих боковых стенок должна получиться вот такая конструкция. Можно переходить к установке задней панели с элементами управления и сантехнической арматурой.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Подготовка к монтажу задней панели

  • Для этого точно так же, как и раньше, наносятся полоски силикона в места сопряжения вертикальных и горизонтальных деталей – по стойкам боковых стенок и по линии соприкосновения на поддоне.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Важно — вначале наживить все, и лишь потом плотно затянуть соединительные саморезы

  • Теперь можно аккуратно установить заднюю панель и прихватить ее в местах крепления саморезами. Для начала – именно прихватить, чтобы наживить все крепежные элементы, так как, возможно, потребуется небольшой люфт. После этого все саморезы затягиваются полностью, излишки герметика, так же, как и раньше, убираются.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

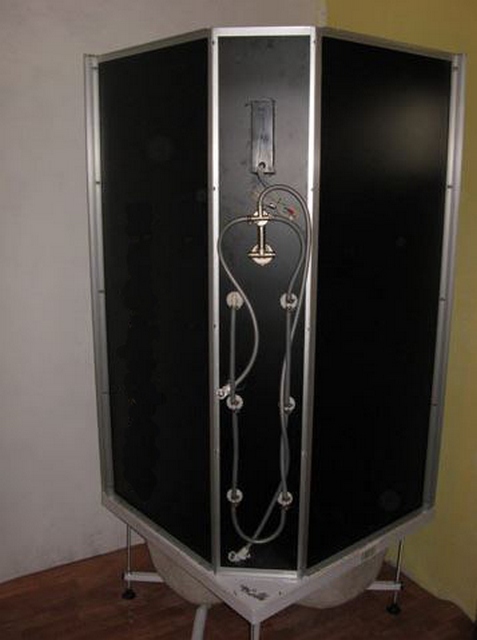

Задняя панель установлена. Рекомендуется оставить конструкцию на сутки — пусть просохнет герметик

В таком положении конструкцию рекомендуют оставить на сутки – за это время герметик полностью вулканизируется, застынет, и собранная кабинка наберет нужную прочность. Переходить к навеске дверей стоит только после этого.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Подготовка стеклянных раздвижных створок к навеске

  • А за это время можно подготовить дверцы к навеске. По вертикальным краям стеклянного изогнутого полотна устанавливаются силиконовые уплотнительные вставки. Та, которая ставится на наружный край стекла, должна быть ориентирована «лепестком» наружу, а идущая по внутреннему краю – наоборот.
  • Вставляются и крепятся в штатные гнезда ролики, верхние и нижние. Верхние являются регулируемыми, и для первоначальной установки временно фиксируются в крайнем верхнем положении. Нижние же – просто подпружиненные, нажимные – они позволят оттянуть их при монтаже дверцы.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

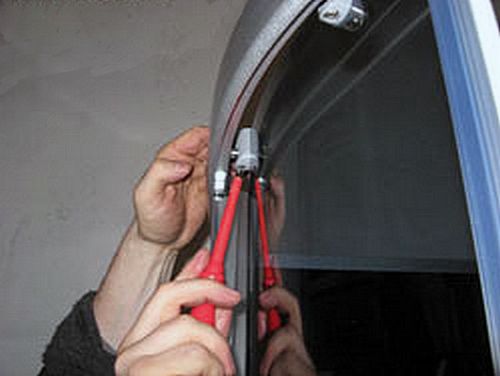

Регулировка роликов потребует особой аккуратности и внимательности

  • После того как нужное для застывания герметика время вышло, дверцы подвешивается верхними роликами на верхнюю направляющую, нижние ролики после временного прижима должны встать на свой «рельс». Теперь, подкручивая винты регулировки верхних роликов необходимо добиться, во-первых, надежного подвеса, без люфта, во-вторых – плавного закрывания и открывания, без переклиниваний, и, в-третьих – равномерного схождения створок по всей вертикальной линии, так, чтобы не оставалось щели для проникновения брызг воды.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

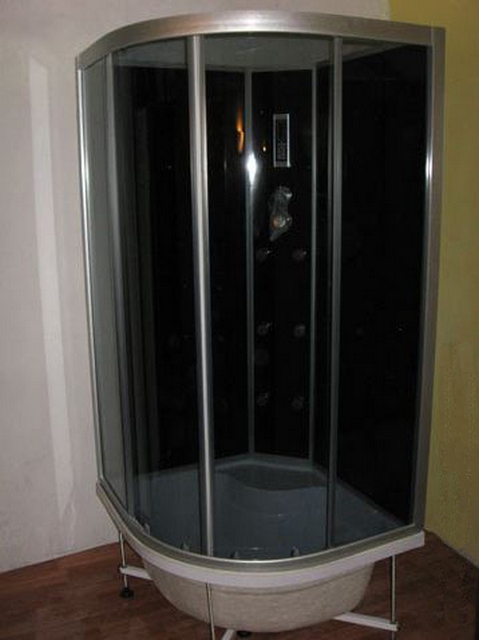

Дверцы навешены и проверены

  • Все регулировочные винты должны быть впоследствии закрыты пластиковыми заглушками. Дверь проверяется на «работоспособность». После этого можно переходить к монтажу верхней части кабинки – ее крыши.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

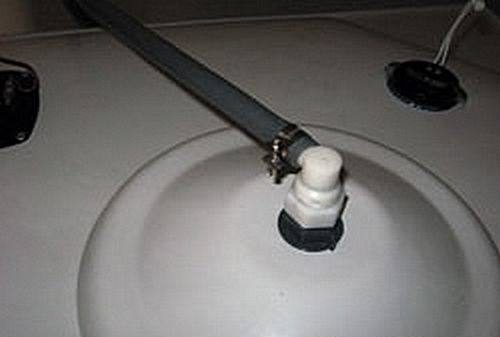

Главная деталь — колпак крыши, на который монтируется несколько элементов

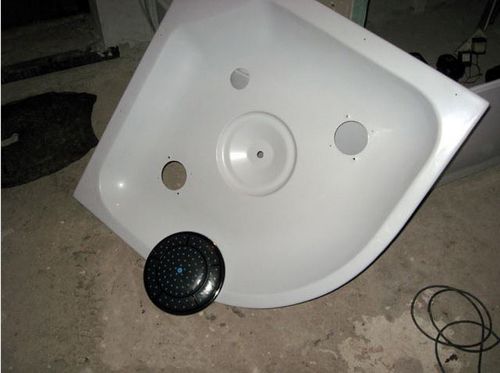

  • По своей сути крыша – это готовая фигурная деталь, но в нее необходимо смонтировать несколько дополнительных элементов. Это – душ для «тропического дождя», вытяжные вентиляторы и акустическая головка – динамик для подключения к радио либо к телефону.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

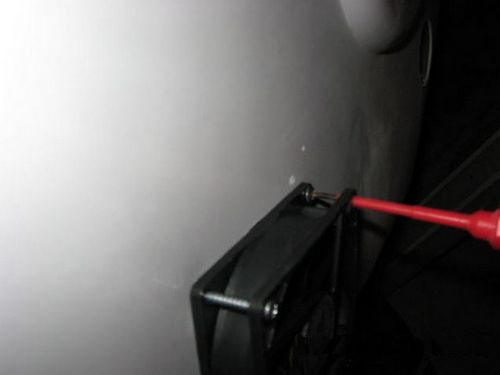

На саморезы крепятся вентиляторы …

  • Вентиляторы крепятся саморезами на подготовленные для них места. Нередко можно услышать жалобы о том, что не совпадает центровка отверстий. Что ж, придется поработать дрелью или же вкрутить саморез в пластик «на живую». Не страшно — это место все равно будет прикрыто снизу декоративным колпаком.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

… и динамик. Желательно место прилегания промазать герметиком

  • Крепление динамика мало отличается – те же саморезы. Кстати, и при монтаже динамика, и при установке вентиляторов нелишним будет промазать посадочное место силиконовым герметиком – это станет своеобразной прокладкой и снимет шумность – крынка не будет сильно резонировать.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Установка насадки «тропический ливень» с подводящим водным шлангом

  • Душевая головка для «тропического ливня» вначале крепится в своем гнезде специальной гайкой, а затем к ней подключается гибкий рукав, который впоследствии пойдет к гидроузлу задней панели кабинки. Соединение очень простое – хомутом, и никаких проблем вызвать не должно.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

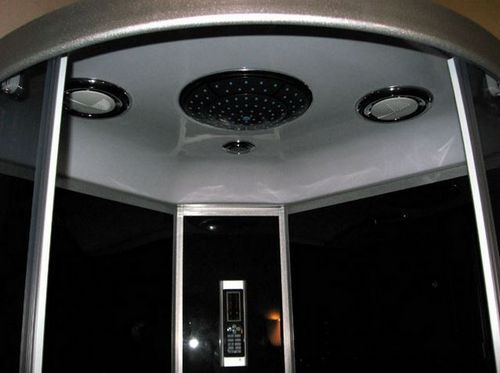

Снизу крыша смотрится намного симпатичнее…

Все, крышу можно поднимать и устанавливать на кабинку на тот же герметик и на штатные металлические крепления.

Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

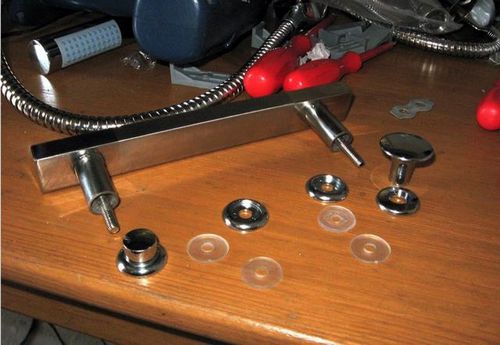

Не забываем затем установить душ-смеситель, ручки, полочки и другие мелочи

  • Осталась в комплекте еще куча мелких деталей – блестящие ручки для дверей, полочки, зеркала, держатели для душа все это аккуратно устанавливается на штатный крепеж.
  • Далее необходимо очень аккуратно переместить кабинку на ее место, там, где она уже будет располагаться стационарно. Эта установка должна предваряться подключением кабинки к канализации, к водопроводным магистралям и к электрическим коммуникациям. Все точки подключения расположены на тыльной стороне задней панели, и позднее сюда доступа уже не будет. Соединение производится специальными гибкими шлангами, а для электро коммутации предусмотрен клеммный кабельный разъем. Для подключения кабинки, при недостатке сантехнического и электротехнического опыта, лучше обратиться к соответствующим специалистам или к разбирающимся в этих вопросах друзьям.
  • После того, как кабинка подключена, обязательно еще раз тщательно проверяется горизонтальность ее положения и равномерность прилегания опорных ножек к поверхности пола или подиума. В случае чего – еще не поздно внести коррективы. Рекомендуют, кроме того, для надежности зафиксировать ножки, например, «посадив» их на слой силиконового герметика.
Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

После подключения ко всем коммуникация, тщательной практической проверки, можно считать кабинку установленной и закончить монтаж декоративным «фартуком»

  • Далее, необходимо провести «ходовые испытания» устроить полноценный цикл помывки с применением всех режимов. Главная цель – убедиться, что кабинка стоит устойчиво, поддон не скрипит и не «гуляет», дверцы и стенки не перекашиваются и не пропускают водяных брызг или потеков.
  • Вот теперь можно сделать завершающий шаг 0 установить на кронштейны декоративную «юбку», которая закроет просвет между полом и поддоном и придаст всей кабинке законченный вид.

И напоследок – еще один видеосюжет, о монтаже более простой кабинки углового открытого типа.

Видео: самостоятельный монтаж угловой душевой ширмы


Похожие статьи

  • Душевые кабины во всём разнообразии


    Неоспоримо, приятно завершить день принятием душа. Сегодня обеспечить высокий комфорт при принятии водных процедур помогают ставшие невероятно…

Добавить комментарий
