Подключить двухклавишный выключатель света также просто как и забить гвоздь в стену. В данной статье мы подробно рассмотрим пример такого.

В данной статье мы подробно рассмотрим пример такого подключения. Для наилучшего восприятия информации и наглядности примера будем использовать подробные коментарии дополненные тематическими фотографиями.

В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать. Снимаем защитные пластиковые элементы. На некоторых выключателях для этих целей как собрать двойной выключатель света специальные выступы.

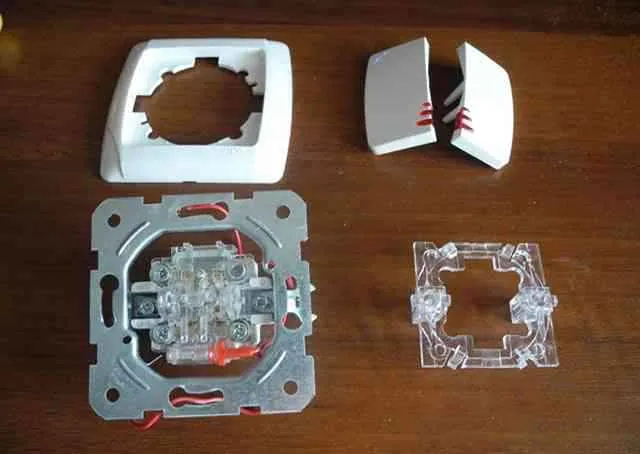

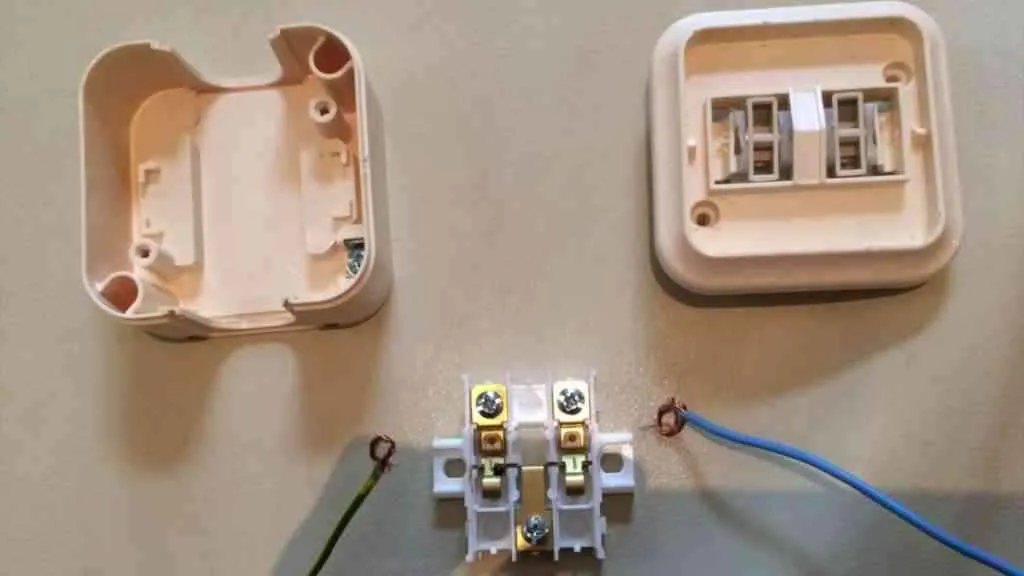

Далее отсоединяем рамку.

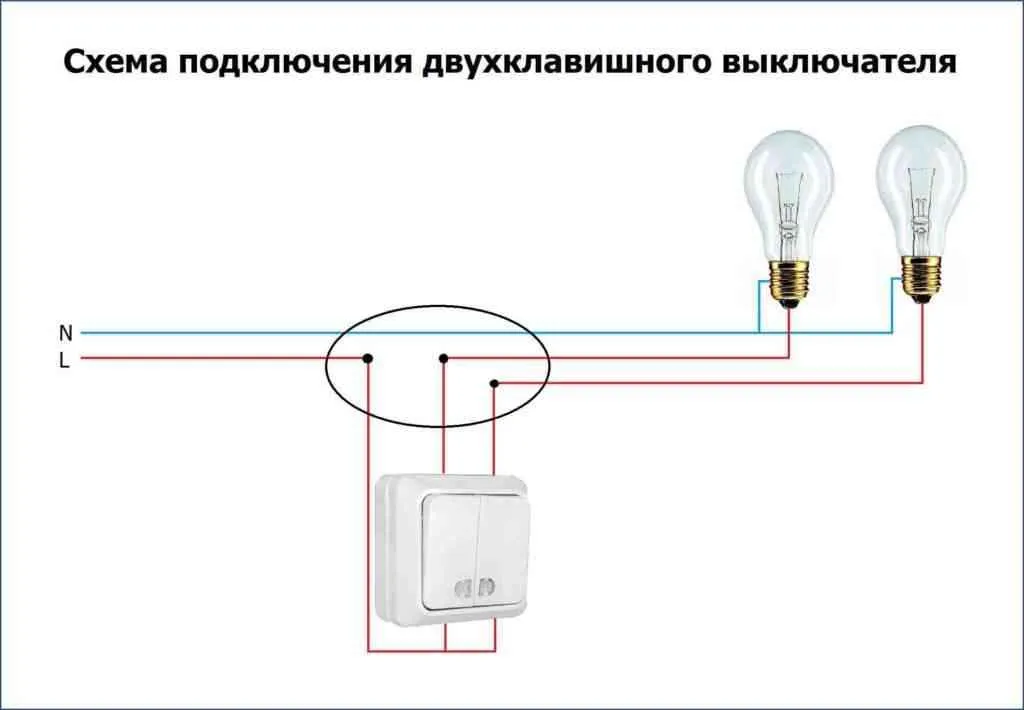

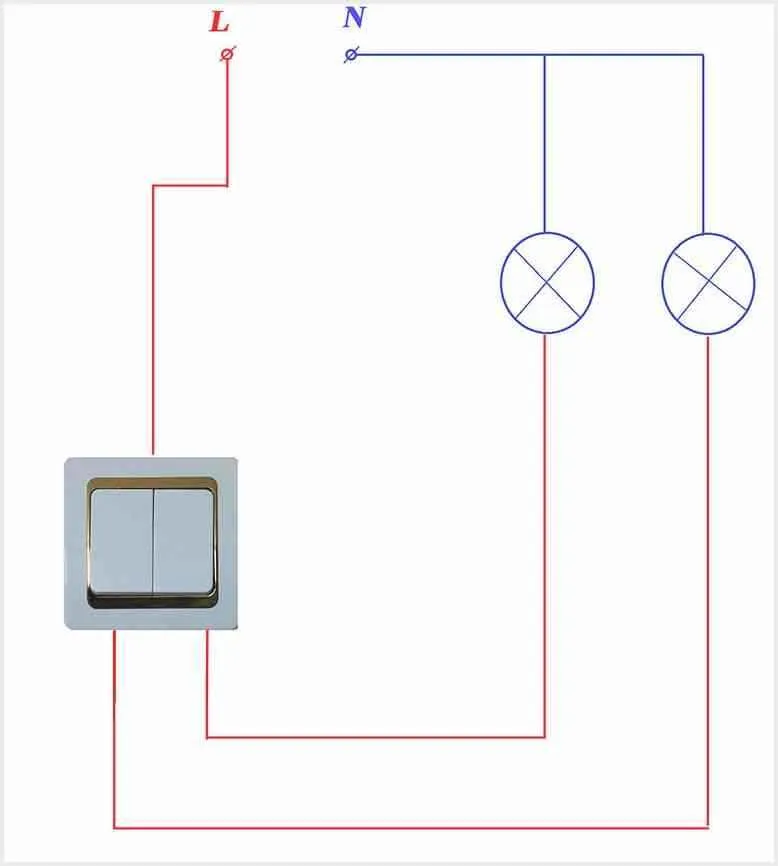

Двухклавишный выключатель. Как подключить. Схема подключения.

Как правило, рамки на разных выключателях крепятся двумя стандартными методами, с помощью винтов или защелок. В нашем примере крепление выполнено на защелках.

Снимается рамка очень просто, защелки легко отстегивается руками. Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные нажмите для деталей. Откручиваем их и снимаем рамку. как собрать двойной выключатель света

❻

Механизм подготовлен к подключению. Теперь разберем, какие клеммы и контакты для чего предназначены, и что куда будем подключать. В настоящее время на рынке электрических товаров имеется два основных вида выключателей: Первый, с обычными винтовыми контактами.

❻

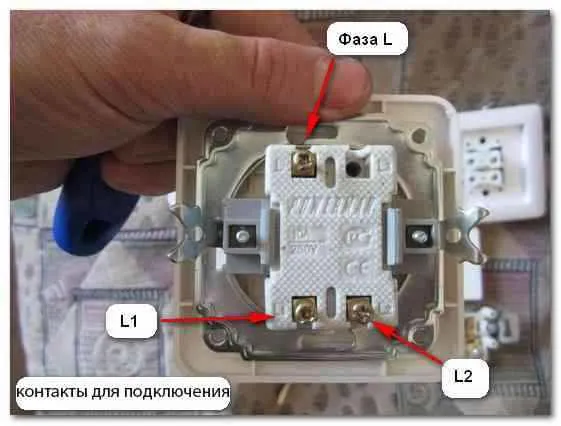

Рассмотрим оба примера подключения. На задней стенке механизма выключателя, имеется обозначения контактов, в некоторых случаях так же может изображается схема подключения. В крайнем случаем можно воспользоваться индикатором с прозвонкой.

Как устроен выключатель двухклавишный

На нашем выключателе схемы нет, но присутствуют обозначения. Стрелками обозначены контакты отходящих фаз. Для подключения двухклавишного нет. переход пола из кухни в коридор полезная всегда используется трехжильный провод, каждая жила выполняет свою функцию.

❻

Для наглядности лучше всего использовать провод с разноцветными жилами, это ускорит процесс подключения и вы гарантированно не за путайтесь.

Снимаем изоляцию с каждой жилы, для втычных контактов 1 сантиметр.

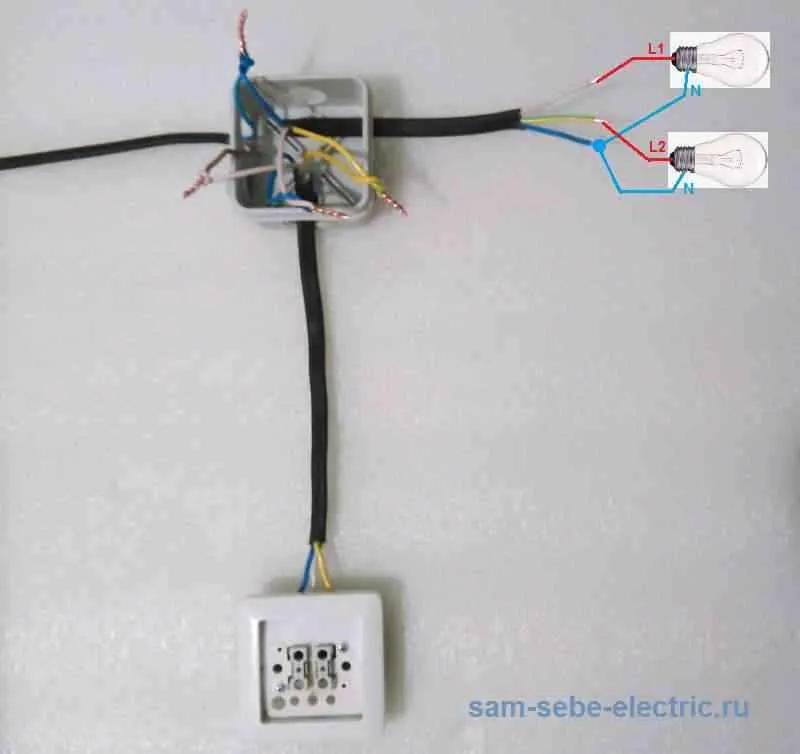

Подключение двухклавишного выключателя

После определения фазы отключаем подачу электричества к проводам. Проверяем их отсутствие индикатором напряжения и только после этого приступаем к работе. В нашем случае схема новая и фазу мы выбираем на свое усмотрение — белая жила.

❻

Подключаем ее к контакту «L». Данный вид выключателей является самый простым и безопасным в подключении. Зачищенный провод просто вставляется в контактное отверстие и самостоятельно там фиксируется с помощью пружинного зажима.

Далее подключаем отходящие жилы. Сначала одну, с первой клавиши, она у нас будет синяя.

❻

Затем другую, со второй клавиши, она будет желтая. Проверяем качество фиксации провода потянув жилы из контактов. В случае необходимости вытащить провод из контакта, предусмотрены специальные кнопки. Они расположены над каждым контактом с торца механизма.

❻

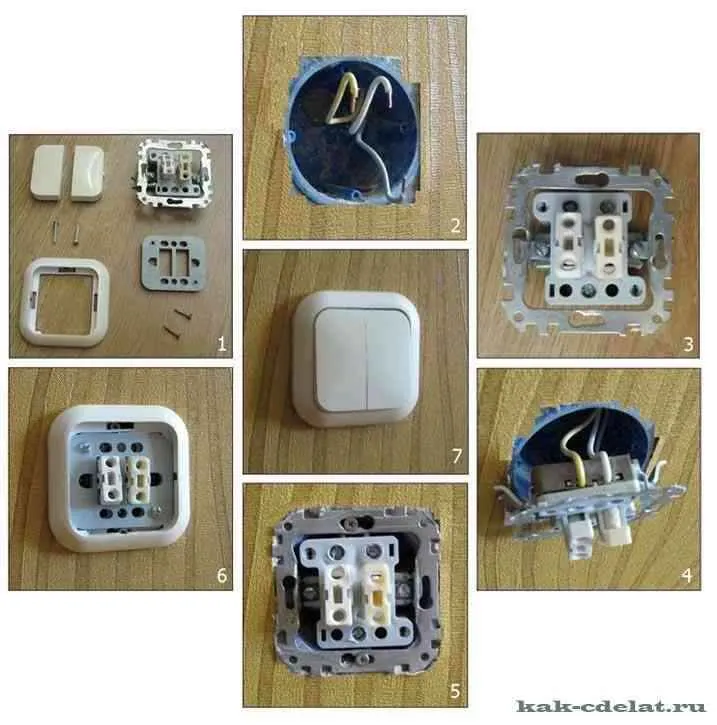

Провода подключены https://amk-stroy.su/настил-полов-под-ламинат можно переходить к установке механизма в подрозетник. Но хочу как собрать двойной выключатель света, что здесь как собрать двойной выключатель света одна особенность, про которую к сожалению при покупке выключателя почему то не сообщают продавцы.

Стандартную, с помощью как собрать двойной выключатель света лапок и дополнительную, с помощью винтов фиксации рамки. Старые советские подрозетники выполнялись в основном из металла, как собрать двойной выключатель света редко из пластмассы, они имеют диагональ 70 миллиметров, так как старые механизмы были более габаритными. При установке нового выключателя в старый подрозетник надежной фиксации достигнуть не получиться, так как распорные лапки просто напросто не достанут до края подрозетника.

Распорные лапки данного выключателя расположены на его задней стороне слева и справа. Они приводятся в движение с помощью винтов расположенных на лицевой части механизма.

Устанавливаем механизм в подрозетник. Разберемся как устроен выключатель двухклавишный.

Как подключить двухклавишный выключатель света своими руками

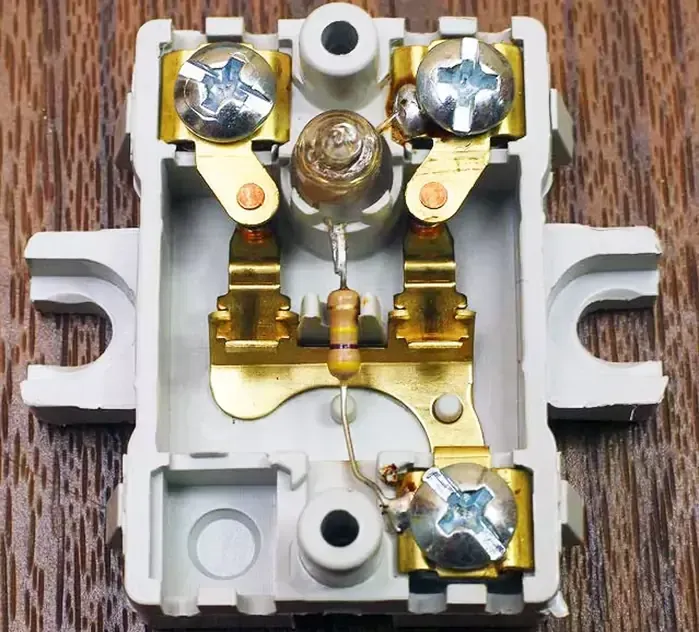

Сначала включим логику, два контакта снизу, по идее отходящие и один сверху, вероятно для подключения питающей фазы. Проверим догадки, попробуем разглядеть контактную группу визуально.

Посмотрите внимательно на контакт, как правило, группа подвижных контактов там выполнена открыто и видно длинную пластину, которая в совою очередь соединена с общим питающим фазным контактом.

❻

Это явно нужный нам контакт, обе клавиши находятся в отключенном положении, цепь на них разомкнута. А теперь отключим одну клавишу.

Как правильно подключить двухклавишный выключатель света и не допустить ошибок.

Итак, мы определили фазный контакт и заодно увидели принцип работы подвижных контактов двухклавишного выключателя. Пройдемся по контактам. Данный вид выключателя имеет три винтовых контакта, к которым подключаются провода и два распорных винта, они приводят в движение распорные лапки.

Верхний контакт предназначен для подключения питающей фазы. Два нижних отходящие. Два распорных винта расположены слева и справа. Они двигают распорные лапки, предназначенные для фиксации механизма в подрозетнике монтажном стакане. С контактами разобрались. Подключение двойного выключателя с винтовыми контактами Теперь подготавливаем провода. Снимаем изоляцию с жил. Глубина винтового контакта составляет миллиметров. Питающую как собрать двойной выключатель света подключаем к верхнему контакту.

❻

Откручиваем контактный винт. Вставляем как собрать двойной выключатель света. Следим за тем, чтобы изоляция не попала в зажим и закручиваем винт. Аналогичным образом подключаем отходящие провода. Проверяем надежность фиксации проводов гардеробные системы в маленькой кладовке контактах.

Подключение завершено. Устанавливаем механизм в подрозетник, одеваем рамку и клавиши. Про подключение других элементов электропроводки как собрать двойной выключатель света с заземляющем контактом и без, выключателей с подсветкой, люстр, светильников очень подробно описано.
