Секреты создания архитектурных чертежей в строительстве — практические рекомендации.

Поначалу может показаться, что чертеж – это элементарное понятие, понятное всем. Однако действительность далека от этого утверждения. В зависимости от специализации и направления деятельности, чертежи могут существенно различаться. Принципы составления графических материалов могут быть схожими, но при этом имеется множество особенностей. Если вас интересует архитектурный чертеж, это может быть одной из разновидностей, требующей учета множества деталей и архитектурных особенностей.

• Какие бывают чертежи?
  • Разновидность #1. Строительные чертежи.
  • Разновидность #2. Архитектурные решения.
  • Разновидность #3. Строительные решения.
• Как создаются и оформляются архитектурно-строительные чертежи?
• Проектная документация
• Особенности выполнения архитектурно-строительных чертежей

Какие бывают чертежи?

Давайте рассмотрим самые популярные виды чертежей на сегодняшний день.

Разновидность #1. Строительные чертежи.

Эти графические элементы призваны показать, как будет выглядеть объект или задумка автора с учетом всех нюансов: площадь, размер, материалы и пр. Перед созданием строительного чертежа исследуется местность, где планируется возвести объект, учитываются различные факторы (климат, состав почвы, наличие грунтовых вод и пр.) и пр.

Что такое строительный чертеж?

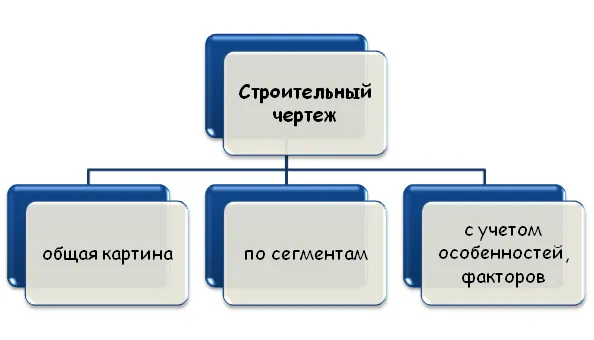

Строительный чертеж – это зарисовка объекта исследования (чаще всего в черно-белой гамме). Данный графический элемент призван показать объект в целом и по частям, чтобы облегчить понимание «зрителя», как и какое изделие/деталь/предмет, где нужно создать и применить.

Разновидность #2. Архитектурные решения.

Данный вид представляет собой более полный строительный чертеж, который будет отображать не только внешний вид объекта, но и его «нутро»: пространство, планировка, в некоторых случаях дизайн и интерьер и пр. В этом случае разработчик чертежа должен будет детально отразить, что и где будет находиться с помощью условных обозначений и схем.

Возникли сложности?

Нужна помощь преподавателя?

Мы всегда рады Вам помочь!

Разновидность #3. Строительные решения.

Строительное решение представляет собой подробный чертеж, на котором будут изображены все конструкции с учетом их особенностей. Здесь можно выделить две группы чертежей: строительные изделия, конструкции и здания/сооружения.

Как создаются и оформляются архитектурно-строительные чертежи?

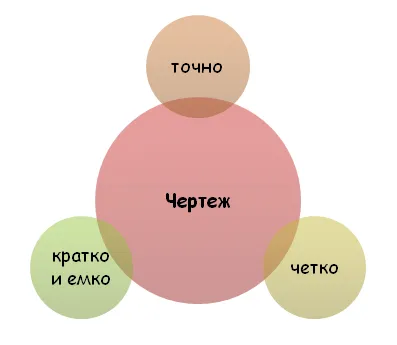

При формировании строительного чертежа важно придерживаться принципов точности, четкости и краткости. Точность подразумевает отражение конкретных величин, в соответствии с которыми в дальнейшем будет создаваться объект в реальности. Здесь недопустимы отклонения и погрешности, так как из-за них строительный объект может оказаться небезопасным.

Каким должен быть чертеж?

Принцип четкости означает, что все элементы чертежа должны быть видимыми, без «размытостей» и «непонятностей».

Принцип краткость означает, что создатель должен грамотно сформировать чертеж, а также внести необходимые обозначения, которые позволят понять, что и где располагается.

Для начала автору чертежа важно определить: масштаб, место (где он будет располагать чертеж ил его отдельные элементы) и пр. Затем он приступает к формированию проекта с учетом всех требований ГОСТ (линии, размеры, длина, вид и пр.).

Проектная документация

К строительному чертежу обязательно прилагается проектная документация, которая разъясняет отдельные нюансы: какие материалы и где потребуются, в каком объеме и пр.

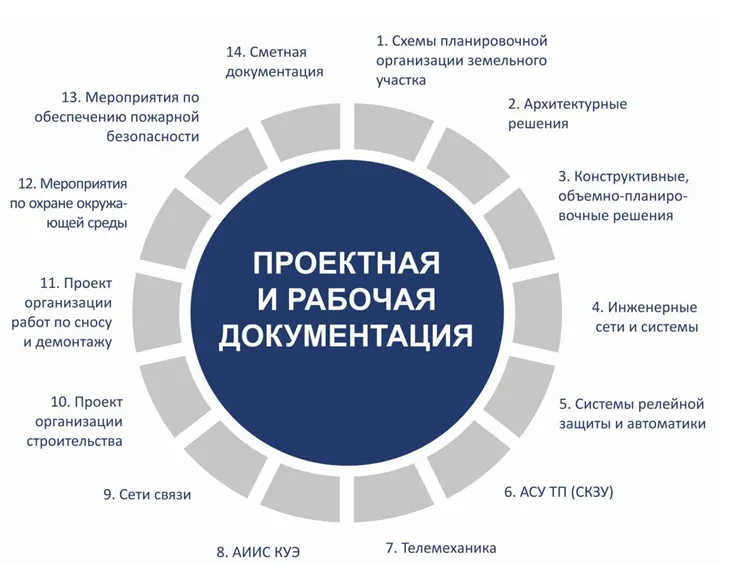

Что включает в себя проектная документация

В проектной документации выделяют два блока:

• Текстовый, который должен содержать подробное описание всех мероприятий: что, где и когда должно быть возведено, что должнро быть учтено (пожарная безопасность, охрана труда, затраты и пр.);
• Графический, который подчеркивает особенности строения. Например, как и где должна проходить электрическая проводка, где должен быть установлен тот или иной прибор учета, планировка комнат, лестницы и пр.

Особенности выполнения архитектурно-строительных чертежей

Архитектурно-строительный профиль – один из сложнейших. Здесь неприемлемы неточности, погрешности и «авось».

Архитектурно-строительные чертежи составляются в отношении жилых домов, школ и детских садов, социальных объектов и пр. Фактически этот документ является основой при непосредственном возведении объекта.

Все чертежи выполняются в определенном масштабе. Масштаб подбирается так, чтобы чертеж и обозначения были видны и понятны, не громоздились.

Важным условием при подборе и отражении размеров деталей и конструкций является то, что все размеры и параметры указываются точно, при делении на модуль не должно быть каких-либо остатков. Чаще всего размеры в архитектурно-строительных чертежах указывают в миллиметрах.

Архитектурно-строительные чертежи включают в себя следующие элементы:

• Генеральный план, который отражает информацию о местности, участке, климате и пр. Здесь все объекты указываются «схематически».

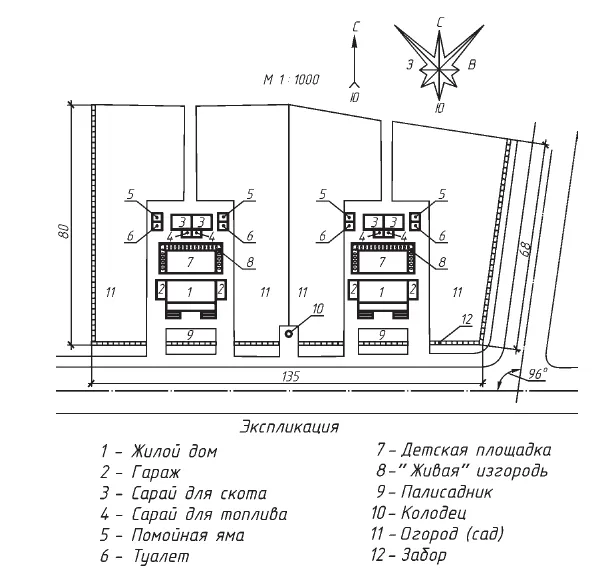

Схематическое отображение генерального плана

• План каждого элемента здания/сооружения. Здесь указывается, как будет выглядеть каждая комната, расположение окон, дверей, площадь комнаты и пр.

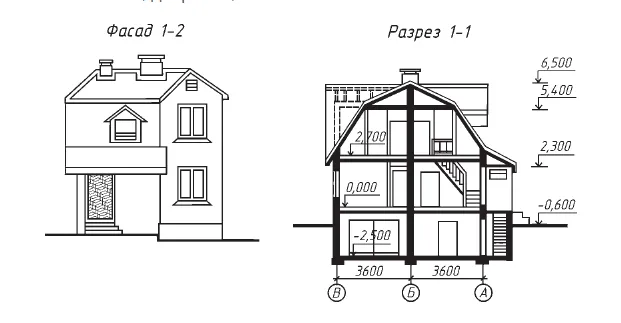

• Фасад. Чертеж фасада должен показать, как будет выглядеть объект строительства внешне и в разрезе (внутри). Данный чертеж дает общее представление о будущем здании/сооружении.

Чертеж фасада

Создать настоящий и грамотный архитектурно- строительный чертеж сможет только квалифицированный, подготовленный специалист, который знает все нюансы. Простому художнику или «самоучке» не удастся сформировать интересный и безопасный проект, по которому будет возведено настоящее здание.

Создать архитектурно-строительный чертеж – задача не из легких. Наши специалисты готовы помочь в ее решении. В нашей команде трудятся высококвалифицированные специалисты, теоретики и практики, которые знают толк в строительном и чертежном деле. Высокое качество услуг гарантировано каждому клиенту. Оформить заявку на нашем сайте.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.

Видео. Чтение строительных чертежей для чайников. Как научиться читать чертежи. Как читать проект дома.
