Септик Топас: принцип работы, установка, обслуживание

Установка очистки сточных вод в одиночном доме, коттедже или даче может быть организована с помощью автономной АУ (автономной очистной станции). Это может быть названо «септик» или просто «септик», хотя это не точное определение. В этом тексте мы будем говорить о септике Топас, выпускаемом компанией Топол Эко. Этот продукт широко используется и имеет хорошие отзывы.

Содержание:

• Модификации
• Устройство и принцип работы
• Недостатки и особенности эксплуатации
• Установка и ввод в эксплуатацию
  • Установка
  • Монтаж оборудования
• Обслуживание
  • Очищение фильтров
  • Удаление излишков ила
  • Очищение фильтра и эрлифтов

Модификации

Септик Топас внешне представляет собой пластиковый ящик с крышкой. Корпус установки сделан из полипропилена, благодаря чему не корродирует, не гниет, не вступает в реакцию с содержимым или с окружающей средой.

Внешний вид септика «Топас»

Выпускаются данные станции разной производительности, рассчитанные на переработку разного количества стоков. В частных домах и коттеджах проживает одновременно от 4-х до 20 человек. Для таких случаев используют станции Топас 4, Топас 6 и т.д., до Топас 20. Для обслуживания гостиниц, групп домов есть более производительные рассчитанные на 30, 40, 50, 75, 100 и 150 человек.

Разработаны модели для разного уровня грунтовых вод: для низкого и высокого. При высоком уровне грунтовых вод стоит выбирать септик Топас с припиской — Пр. Эти модели снабжены дополнительным насосом для откачки влаги в дренажную систему, ливневую канализацию, отдельную емкость с возможностью ее дальнейшего использования, и т.п.

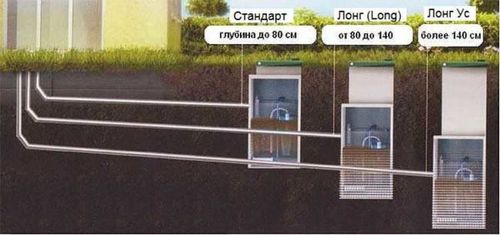

Модификации септика Топас в зависимости от глубины заложения канализационных труб от дома

Есть модификации для разной глубины заложения труб канализации:

• до 80 см подходят модели с пометкой «стандарт»;
• при глубине от 80 до 140 см — Лонг (Long), имеют удлиненную горловину;
• для закопанных глубже 140 см -240 см — Лонг Ус.

Для еще более глубокого залегания установок нет. При выборе установки сначала надо определиться с максимальным количеством человек, которые могут единовременно проживать в доме. В соответствии с этим выбирать производительность агрегата. Далее учитывают уровень грунтовых вод в месте установки септика Топас, а также глубину, на которой должны находится подводящие коммуникации (зависит от глубины промерзания грунта в регионе).

Способы организации автономной канализации для частного дома описаны тут.

Устройство и принцип работы

Эта автономная очистная станция внутри разделена на четыре отсека, в каждом из которых происходит свой этап очистки. Стоки последовательно проходят все четыре стадии очищения, на выходе, как говорит производитель, степень очистки составляет 98%. Переработка отходов происходит при помощи аэробных бактерий, которые живут при наличии кислорода. Для обеспечения их жизнедеятельности в каждом отсеке есть аэраторы, накачивающие воздух.

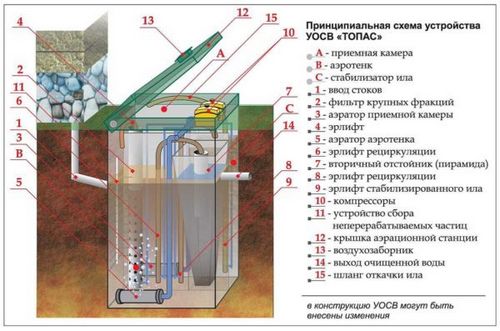

Устройство септика Топас

Работает септик Топас по следующему принципу:

• Стоки попадают в приемную камеру, где начинается их переработка бактериями. Пока идет заполнение, в камеру подается воздух — для активизации деятельности бактерий. В процессе нерастворимые частицы оседают на дно, жиросодержащие частицы поднимаются на поверхность. В этом отсеке находится фильтр крупных фракций — это труба большого диаметра, в которой проделаны отверстия. Внутри этой трубы установлен насос, который прокачивает ту воду, которая прошла через фильтр. Таким образом в следующий отсек сток попадает уже без крупных загрязнений — они остаются в приемнике и их продолжают перерабатывать бактерии. На этом этапе стоки очищаются примерно на 45-50%.
• Из приемной камеры частично очищенная вода перекачивается во второй отсек — аэротенк. При заполнении аэрация переключается сюда, что позволяет поднять частицы загрязнения выше поверхности воды. Так как форма камеры пирамидальная, то оседают они быстро. В этом отсеке остается еще порядка 20-30% загрязнений. При помощи насосов и специальных эрлифтов полуочищенные стоки попадают в третью камеру, а излишки ила со дна перекачиваются в камеру-стабилизатор.
• Третья и четвертая камера по строению похожи на вторую. Тут по тому же принципу происходит окончательное очищение стоков.
• Осветленную воду из последнего отсека, самотеком или при помощи насосов, направляют в грунт, в емкость где хранится вода для технического использования, в фильтрационную колонну и т.п.

Как вы поняли, вся работа септика Топас основана на жизнедеятельности бактерий. Они требуют определенных условий — наличия кислорода, положительной температуры. Кислородом снабжают бактерии аэраторы, потому очень важно обеспечить установку непрерывным электропитанием. После отключения питания бактерии могут прожить 4-8 часов. Если за это время не возобновиться подача воздуха, придется заселять установку новыми.

Недостатки и особенности эксплуатации

Септик Топас при правильной работе очищает стоки хорошо, при регулярном обслуживании от него не пахнет. При правильно подобранном объеме он обеспечивает комфортное существование городского уровня даже на даче. Все это так, но есть и недостатки:

• Зависимость от наличия электроэнергии.
• Необходимость регулярного обслуживания (2-4 раза в год, перечень и описание работ ниже).
• Ограничение по залповому сливу. Каждая модель септика Топас может единоразово принять определенный объем стока. Сливать больше этого объема нельзя. Это может стать проблемой при большом количестве гостей.
• Не все можно сливать в автономную канализацию. Нельзя крупные фрагменты, которые не проходят через решетку слива, нельзя чтобы в стоки попадали газеты, какие-либо нерастворимые фрагменты. Очень плохо влияет на бактерии дезинфицирующие средства, которые могут попасть туда в большом количестве.
• Необходимо позаботиться о том, куда будете сливать/девать очищенные стоки. Использовать их для полива огорода или сада нельзя, только для технических нужд — полить газон, клумбу и т.п., вымыть машину. Еще вариант — поставить станцию доочистки и сбрасывать в сточную канаву (если есть такая поблизости), вывести очищенный сток в фильтрующую колонну или яму, заполненную щебнем — для дальнейшей доочистки и всасывания в грунт.
• В домах сезонного проживания (на дачах) необходимо на зиму консервировать систему, иначе бактерии погибнут.

Так что определенные ограничения при использовании имеются. Тем не менее, эти установки дают лучший эффект чем обычные септики.

Установка и ввод в эксплуатацию

Установка септика Топас начинается с разметки участка — необходимо определить оптимальное положение установки. Рядом не должно быть больших деревьев, кустарников, расположить надо так, чтобы не очень далеко пришлось тянуть канализационные трубы из дома, но, в то же время, очищенные воды было удобно отправлять на дальнейшую переработку.

Установка

В выбранном месте копается котлован. Его размеры — на 30-40 см больше чем габариты корпуса септика. Глубина должна быть такой, чтобы на поверхности оставалась только крышка люка. При этом надо помнить, что на дно котлована насыпается 10 см слой песка.

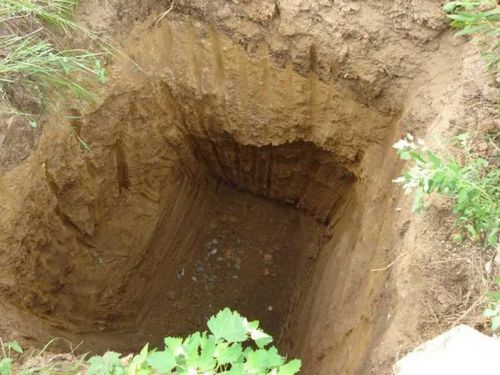

Котлован выкопан, надо выровнять дно, насыпать песка

Котлован выкапывают до требуемой глубины, дно выравнивают, затем насыпают песок по 5 см толщиной, проливают и выравнивают каждый слой. Последний требуется выровнять «в горизонт» — при помощи правила или ровного бруска, на который устанавливают уровень.

К котловану от дома копается траншея. Ее глубина зависит от уровня выхода домашней канализации. Ширина траншеи — не менее 25 см, но в такой работать очень сложно, потому обычно получается шире. Копая траншею, помните, что труба должна идти от дома в сторону септика с уклоном 2 см. на 1 метр. Делать уклон больше или меньше не рекомендуется. При большем уклоне вода будет уходить быстро, а твердые частицы останутся в трубе, меньший уклон не обеспечит требуемой скорости движения стоков.

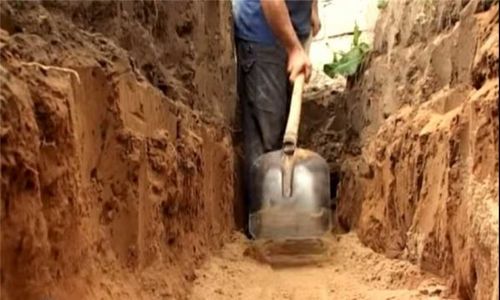

На выровненное дно насыпается песок

Дно выкопанной траншеи выравнивается, на нее насыпается 10 см слой песка, уплотняется и выравнивается, формируя заданный уклон. На песок укладывается канализационная полипропиленовая труба для наружного использования. Ее диаметр — 110 мм. При соединении отрезков, кроме уплотнительных колец стыки промазываются силиконовым герметиком для наружных работ.

Трубопровод подключается к выходу сточка, укладывается с заданным уклоном в траншею. Уклон проверяется при помощи уровня. Труба засыпается песком (не грунтом), который служит для компенсации давления грунта при морозном пучении. Засыпают так, чтобы верх трубы был прикрыт песком.

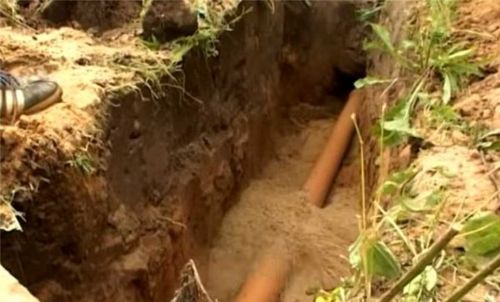

Труба укладывается на дно траншеи и засыпается песком

В ту же траншею, вдоль канализационной трубы, укладывают питающий кабель, который идет к септику Топас. Берут обычно кабель ВВГ 4*1,5 мм. Его укладывают в трубу ПНД (полиэтиленовая труба низкого давления) диаметром 20 мм. Заведенный в защитную оболочку кабель укладывают в траншею, заводят в дом, где кабель оконечивается вилкой. Второй край кабеля надо будет подключить к септику.

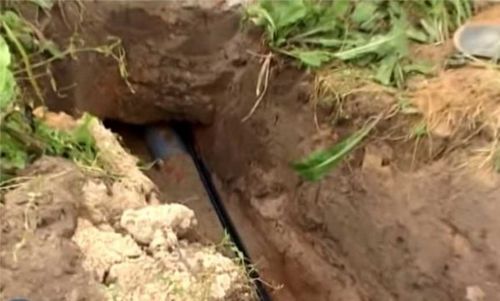

Уложен питающий кабель в защитной оболочке

Следующий этап установки автономной канализации Топас — установка устройства в подготовленный котлован. Его надо опускать осторожно, без ударов. Полипропилен, хоть и прочный материал, но это все-таки пластик, так что при ударе может треснуть. Опустить септик Топас можно вручную или при помощи крана-манипулятора. Чтобы можно было надежно зафиксировать веревки, в ребрах, идущих по периметру корпуса есть дырки. В них протягивается веревка. Одна внизу, вторая посредине высоты. Веревка должна охватывать две противоположные стороны корпуса.

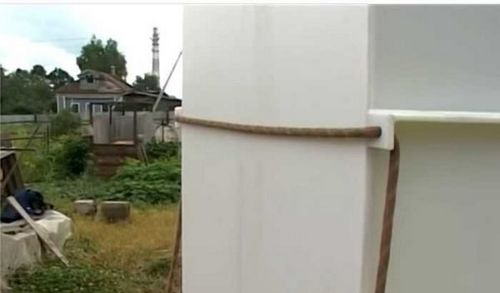

Продеваем толстую надежную веревку

Держа за эти веревки установку аккуратно опускают в котлован. Затем, уложив на крышку уровень проверяют насколько ровно стал септик Топас.

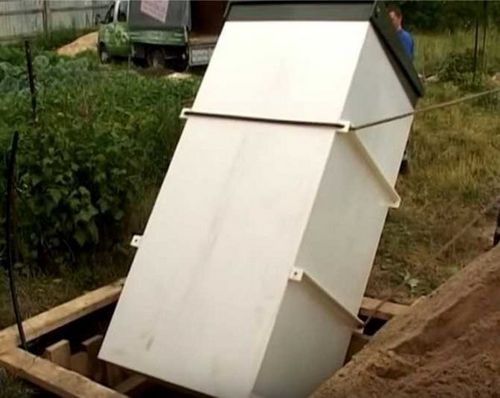

Аккуратно опускаем в котлован

Между стенками корпуса и котлована остается зазор в 20-30 см. Его необходимо заполнить песком. Постепенно, по кругу засыпаем стенки, одновременно заполняя септик водой. При этом следим, чтобы уровень воды и уровень песка были примерно равные. Насыпав слой в 40-50 см, песок проливают водой. При этом он уплотняется, опускается ниже по уровню. Так, постепенно, заполняется котлован до верху. После этого можно считать, что септик Топас установлен, начинается монтаж и подключение его оборудования.

Про энергонезависимые септики читайте тут.

Монтаж оборудования

Сначала подключаем кабель электропитания. Для этого на входной коробке снимаем защитную крышку, жилы подключаем на монтажную пластину в соответствии со схемой. Концы проводников зачищаются от изоляции на 0,8-1 мм, вставляются в соответствующие гнезда, фиксируются зажимными винтами.

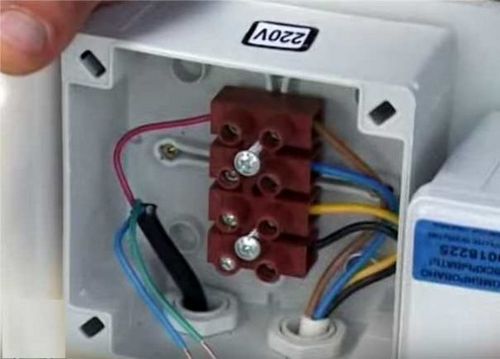

Подключение кабеля электропитания

Следующий этап — подключение канализации от дома. Ее подводят к самому корпусу септика. В том месте, где труба будет входить в корпус, обводят трубу, рисуя окружность. Затем при помощи электролобзика выпиливают отверстие.

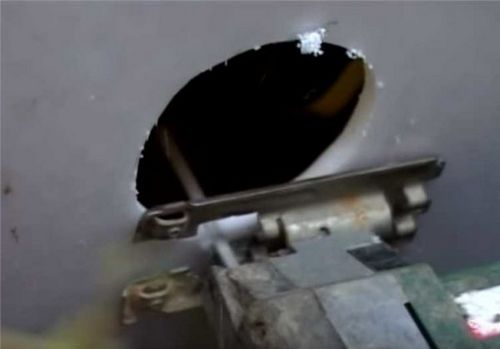

Выпиливаем в корпусе отверстие

Отверстие промазывается силиконовым герметиком. В него вставляется отрезок трубы с раструбом на конце так, чтобы раст

руб оказался снаружи, к тому же он должен плотно прилегать к корпусу (можно пристукнуть кулаком, чтобы он хорошо стал). Полученный стык герметизируется наплавлением ленты полипропилена толщиной 7 мм.

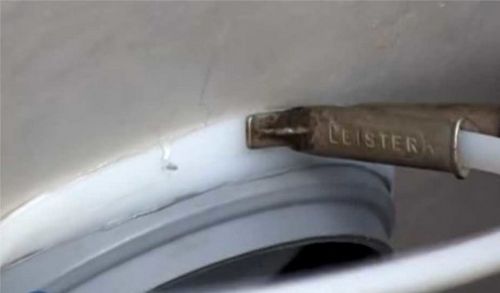

Заплавляем стык полипропиленом

К установленному отрезку трубы подключается подведенная из дома канализация (не забывайте промазывать стыки силиконом).

Подсоединяем канализацию от дома

Далее устанавливаем насосы. Внутри корпуса есть разметка: цифры «1» и «2» на розетках, на патрубках и на полочке. ТАкие же цифры есть на корпусах насосов.

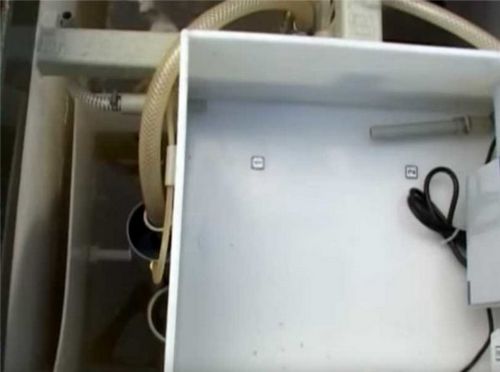

Разметка на корпусе

Устанавливаем насосы согласно этой разметке, подключая к их входам патрубки (видны на фото выше). На патрубки устанавливаем гибкие муфты, надеваем второй конец на вход насоса, вилку включаем в розетку на корпусе с такой же цифрой.

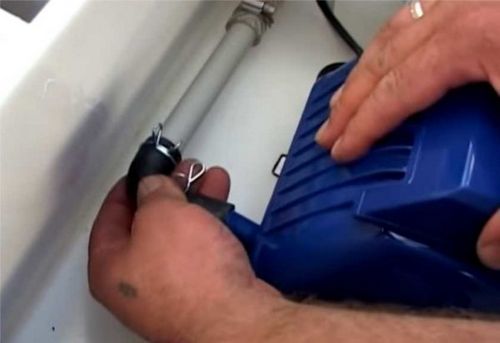

Патрубки подключаем к насосам

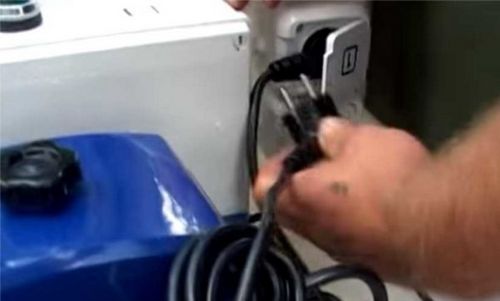

Провода не путаем

Собственно, на этом можно считать, что септик Топас смонтирован. Остается провести пробный пуск. Для этого включают автономную канализацию Топас в сеть, начинают наливать в приемный отсек воду (пока без стоков). Пока отсек не наполнится, поплавковый датчик находится внизу, воздух полается в приемную камеру. Когда уровень воды достигнет определенной отметки, поплавок всплывет, подача воздуха переключится на аэротанк — второй отсек-пирамиду. Далее остается только начать пользоваться канализацией, отслеживая результаты очистки. Сразу скажем, что в первый месяц при интенсивном использовании стоки могут выходить мутноватые. Это потому, что бактерий пока еще мало и они не до конца справляются со своей задачей. По истечении месяца положение должно исправиться.

Обслуживание

Установки автономного очищения сточных вод, к которым относится септик Топас, часто называют канализацией без откачки. Это не значит, что установке вообще не требуется обслуживание. Речь идет о том, что нет необходимости вызывать машину-ассенизатор, но удалять ил периодически необходимо. Как часто? 1-4 раза в год, в зависимости от интенсивности использования.

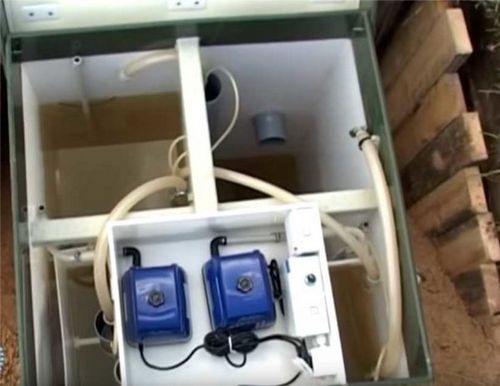

Так выглядит септик Топас

Еще периодически необходимо удалять из приемного отсека фрагменты, которые бактерии не могут переработать. Эту операцию проводят сачком, открыв крышку. И еще одна процедура — очистка фильтра крупных фракций и эрлифтов. От их состояния зависит эффективность работы установки.

Очищение фильтров

Еще одна операция, которую надо проводить регулярно — очищение фильтров на насосах. Для этого надо открутить большие пластиковые гайки, которые находятся на верхней части насосов. Сняв гайки, можно поднять крышки, под которыми находятся фильтры. Если фильтры чистые, с ними ничего делать не надо, если есть загрязнение, их моют в холодной проточной воде, сушат и устанавливают на место.

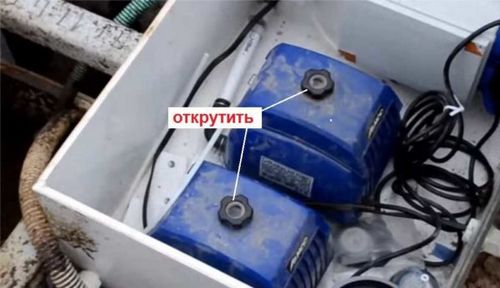

Для очистки фильтров открутить гайки

Удаление излишков ила

Излишки активного ила, которые образуются при работе, попадают в камеру-стабилизатор, где они минерализуются. Из этого отсека их необходимо периодически удалять. Рекомендованная частота процедуры — раз в три месяца, но многие определяют, что подошло время по появлению запаха, который говорит о том, что ил скопился. Удаление происходит при помощи насоса (эрлифта), имеющегося в камере стабилизации. Процесс этот несложный, все что надо:

• Отключить питание (тумблером).
• Надеть перчатки, подставить ведро.
• Открыть заглушку.
• Шланг опустить в ведро, включить насос.
• После очищения камеры заполнить камеру чистой водой, закрыть заглушку.

Проводить эту операцию можно при помощи фекального насоса. В этом случае откачку можно делать 1 раз в год.

Очищение фильтра и эрлифтов

В процессе работы фильтр и эрлифты загрязняются, что сказывается на эффективности очистки стоков. Для восстановления их надо чистить. Делают это при помощи мощного потока воды, форсунки воздухоочистителя очищают вручную — при помощи иголки. Порядок работы про очищению септика Топас такой:

• Выключить электропитание.
• Отсоединить шланги подачи воздуха, насосы вынуть из корпуса.
• Окатить струей воды под давлением — снаружи и изнутри.
• При чистке воздухоочистителя форсунки прочистить иглой.
• Установить все на место, долить водой до рабочего уровня, включить и проверить работу.

Это все необходимые работы по обслуживанию септика Топас.
