У большинства людей, частный дом связан с одноэтажным зданием. Это может быть вызвано сохранением «советских» стереотипов или же кризисные времена, когда необходимо было учитывать расходы на строительство и обслуживание дома, в том числе расходы на топливо, необходимое для обеспечения комфортных условий жизни в частном доме.

Отопление одноэтажного дома

Котел для отопления дома — важная вещь, к выбору которой подходят с должным вниманием

Содержание:

• Виды топлива для систем отопления
  • Однотрубная система и ее конструкция
    • Схема однотрубной системы отопления включает:
      • Виды однотрубной системы.
        • Двухтрубная система отопления – снабжение дома горячей водой.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или же жидкое топливо. В последнее время очень часто во время устройства отопления стали использовать нагревательные котлы. Но самым экономичным вариантом является газ (Подробнее о расчете тепла на отопление вы можете прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение отопительной системы в основном зависеть от финансовых возможностей хозяина. В настоящий момент в техническом воплощении любой системы нет никаких ограничений. На рынке Вы найдете материалы и оборудование на любой кошелек. Самой доступной и традиционной является однотрубная система отопления одноэтажного дома с естественной циркуляцией. В качестве теплоносителя здесь используют воду.

Установка циркулярного насоса может значительно усилить эффективность этой системы. Но в этом возникнет крайняя необходимость лишь во время обустройства дома с большой площадью. Если же речь идет о небольшом домике, то Вы можете вполне обойтись и без него.

Обратите внимание, что организация естественной циркуляции подразумевает монтаж подающей трубы с уклоном 5 мм на каждые 2 м трубопровода.

Схема однотрубной системы отопления включает:

1. — Источник теплоснабжения, например, нагревательный котел.
2. — Трубопроводную разводку.
3. — Расширительный бак.
4. — Элементы подводки к радиаторам.

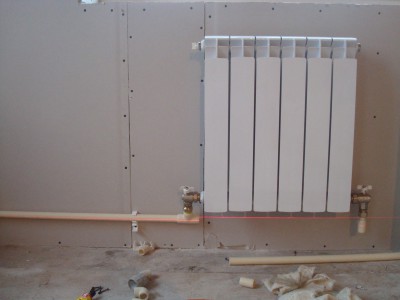

Любая схема не обходится без радиаторов

Виды однотрубной системы.

Однотрубные системы отопления бывают звездообразные, коллекторные и лучевые.

Однотрубная система отопления одноэтажного дома довольно просто функционирует. Необходимо лишь определиться с материалами, после чего произвести небольшие расчеты на предмет теплопотерь дома.

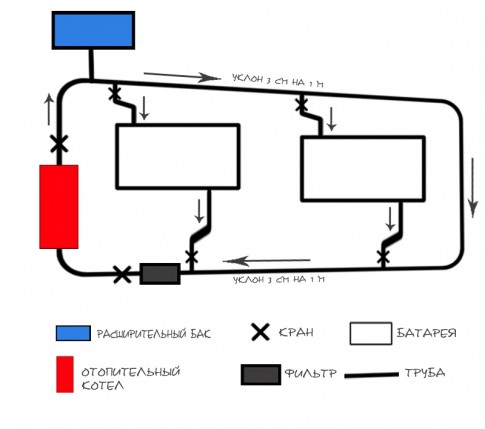

Пример однотрубной системы для одноэтажного дома

Нагретая от котла вода по подводам и трубопроводам попадает к отопительным приборам, а попав в радиаторы, она отдает свое тепло. После этого остывший теплоноситель возвращается по той же трубе обратно в систему теплоснабжения. В самой верхней точке такого вида отопления, которое называется «горизонтальным», находится расширительный бак.

Во время движения теплоносителя по трубопроводам через стенки приборов и труб происходит отдача тепла. Однотрубную отопительную систему с естественной циркуляцией можно легко и без преувеличения считать наиболее экономичной в настоящее время.

Недостатком такой системы отопления можно назвать различие температуры теплоносителя в разных точках системы. В конечном радиаторе вода всегда будет намного холоднее, чем в том, который расположен ближе всего к котлу. Кроме того, однотрубное исполнение не дает возможности перекрытия одной батареи, придется отключать сразу всю систему.

Двухтрубная система отопления – снабжение дома горячей водой.

Схема отопления одноэтажного дома может также подразумевать и двухконтурное выполнение. В этом варианте дом будет не только отоплен, но и сразу снабжен горячей водой. Очень часто можно увидеть и две параллельные одноконтурные системы. Одну применяют для обогрева, а вторую для подачи горячей воды. В этом случае не стоит забывать, что монтаж второго контура увеличит энергозатраты примерно на 25%.

Какой бы проект отопления дома Вы не выбрали, самое важное – найти оптимальное соотношение между теплопотерями и энергозатратами. К тому же нужно учесть мощностные характеристики отопительного котла, а также эффективность радиаторных батарей.

Двухтрубная система отопления
