Схема установки водонагревателя: типы

В летние месяцы, из-за отключения горячей воды в городах, многие ищут способы нагревать воду. Если же вы живете в дачном доме без центрального водоснабжения, то необходимо решать эту проблему не только летом, но и в другие месяцы.

Каков выход из этой ситуации? Возникает необходимость прибегнуть к альтернативным способам подогрева воды, таким как установка водонагревателя.

Содержание:

• Принцип работы проточного нагревателя
• Установка и схема подключения прибора своими руками
• Схема подключения водонагревателя
• Установка насосной станции в частном доме

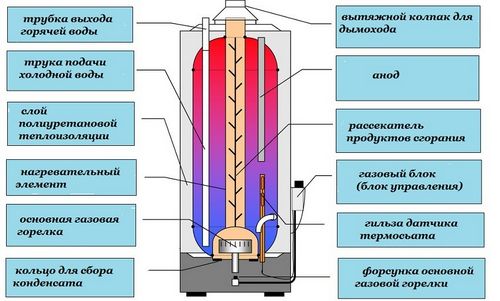

Схема газового водонагревателя.

В этой статье предоставляется информация о разных типах бойлеров и их преимуществах, а также схема установки водонагревателя.

Какой водонагреватель выбрать? Самым дешевым топливом, и, соответственно, способом нагреть воду, является газ и газовая колонка. Но такая схема подогрева подойдет вам только в том случае, если недалеко от вашего дома пролегает газовая магистраль. Естественно, можно получить горячую воду, если установить котел, который будет работать на жидком топливе (к примеру, солярке). Но и тут есть определенные неудобства: для размещения данного аппарата вам нужно располагать отдельным свободным помещением.

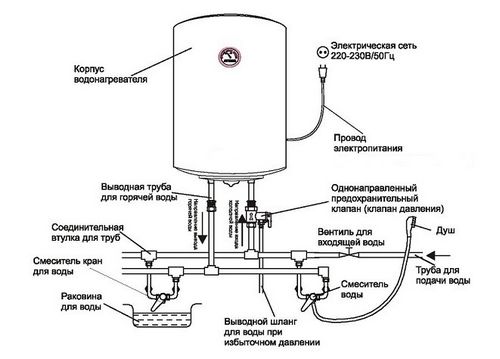

Схема устройства и подключения накопительного водонагревателя.

Есть другая хорошая схема, позволяющая подогревать воду, — это использование электрического водонагревателя. Электричество дороже газа, но сегодня оно есть практически в каждом доме. Поэтому мы отведем большую часть внимания особенностям электрического водонагревателя как наиболее удобному способу получения горячей воды в загородном доме или квартире.

Необходимо разделить электрические водонагреватели на следующие типы:

1. Проточные электрические водонагреватели.
2. Накопительные или емкостные электрические водонагреватели.

Внешний вид обоих систем очень похож: это «шкафы» цилиндрической или квадратной формы с установленной ручкой на их лицевой панели для регуляции температуры. Накопительные нагреватели несколько больше проточных (последние имеют размеры, схожие с обувной коробкой). Но главное различие между этими типами электрического водонагревателя — способ подогрева воды.

Принцип работы проточного нагревателя

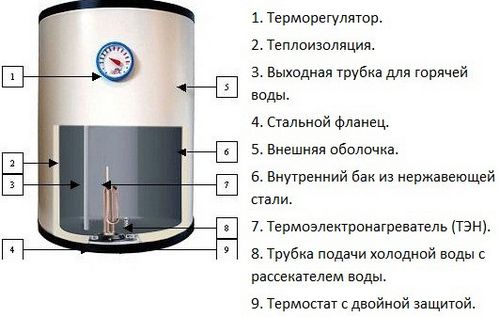

Схема устройства электрического водонагревателя.

В середине проточных водонагревателей устанавливается специальный элемент нагрева, который называется тэн. Он сделан из медной трубы, в которую запрессовывается нихромная нагревательная спираль. Тэновым элементам не страшны воздушные пробки, и им свойственна надежность и длительный срок эксплуатации.

Тэн разогревается при помощи электрода (для чего необходимо подключить прибор к источнику электричества). Холодная вода попадает в трубу с нагревательным элементом и поступает из аппарата уже нагретой. В проточных водонагревателях не предусмотрена емкость, поэтому он должен подогреть весь объем воды, который через него проходит.

Цена проточного электрического водонагревателя колеблется от 170 до 645 долларов.

Но для быстрого подогрева большего объема воды необходимо использовать агрегат высокой мощности (3-27 кВт). Производятся небольшие проточные водонагреватели с мощностью от 3 до 8 кВт, но далеко не каждая электропроводка сможет их выдержать. Лучше всего их монтаж проводить в домах, оснащенными электрическими плитами, где проводка рассчитана на такую мощность. А в таких постройках, как «сталинки» и «хрущевки», при установке этого аппарата сразу появятся проблемы. И тут нам на помощь приходит накопительный (емкостный) электрический водонагреватель. Как устроен накопительный или емкостный водонагреватель? Сразу о ценах: водонагреватель с минимальной емкостью (5 л) будет стоить около 120 долларов, а не пожалев 645 долларов на аппарат, вы можете получить нагреватель емкостью 150 л. Но у разных производителей разные цены. К примеру, электрический емкостный нагреватель Vaillant от Stiebel Eltron (Германия) стоит около 500 долларов, тогда как агрегат итальянского производства от Isea — всего 175 долларов. Принципиальных различий между нагревателями Германии и Италии нет, начинка у них одна и та же. Скорее всего, на цену влияет качество прибора. Немецкий аппарат несколько больше, чем итальянский или турецкий, что объясняется наличием толстого теплоизоляционного слоя, за счет которого в сутки вода остывает всего на 5°С. Отсюда экономия электроэнергии. Кроме того, разница в цене зависит также от качества материалов: стали, эмали и пр.

Схема этого типа водонагревателей следующая. В резервуаре, который заполняется водой, как и в нагревателях проточного типа, вмонтирован тэн. Его функция — подогрев воды до заданной вами температуры (от 35 до 85°С), после чего он автоматически отключается. Как только в накопителе происходит остывание воды на половину градуса, автоматически включается тэн и вновь нагревает воду до необходимой температуры.

В случае с данным типом электрического водонагревателя вам не нужно переживать по поводу проводки, поскольку в среднем мощность этих аппаратов составляет приблизительно 2 кВт (но диапазон колеблется от 0,9 до 6 кВт). Самое главное — это корректно подобрать необходимый объем бака и мощность агрегата (потому как приборы с резервуаром 50 л могут потреблять мощность и 2 кВт, и 1,2 кВт). Как правильно провести монтаж водонагревателя своими руками? Подключение настенного водонагревателя небольших размеров можно провести своими руками путем закрепления под раковиной, не опасаясь попадания на него брызг воды. В первую очередь стоит обратить внимание на степень электрической безопасности аппаратов ІР (выражающийся 2-мя цифрами международный класс защиты).

Наиболее часто встречаются водонагреватели, имеющие степень защиты ІР24 и ІР25. В первом случае прибор защищен от попадания брызг воды. Его монтаж можно смело проводить в ванной комнате, но лучше подальше от душа и раковин. А во втором случае аппарату не страшны даже струи воды, его монтаж можно проводить в любом месте. Но чтобы подстраховаться, установка аппарата производится в декоративном шкафчике и отдельно проводится установка панели управления.

В зависимости от способа крепления выделяют:

1. Встраиваемые водонагреватели (к примеру, под мойкой на кухне).
2. Настенные.
3. Напольные (имеющие резервуар больше 150 л).

Вернуться к оглавлению

Установка и схема подключения прибора своими руками

В комплекте к аппарату должна обязательно прикладываться подробная схема установки бойлера в масштабе 1:1. В ней указан перечень отверстий, которые необходимо просверлить. Для настенных водонагревателей с большим объемом потребуются специальные кронштейны.

Для установки электрических водонагревателей вам понадобятся следующие инструменты:

1. Перфоратор с необходимым буром.
2. Разводной ключи и/или гаечные ключи.
3. Отвертки обоих типов.
4. Рулетка.
5. Пассатижи.
6. Кусачки.

Также следует иметь под рукой:

1. Пасту либо заменить ее лентой фум.
2. Паклю.
3. Запорные краны.
4. Пара соединительных гибких шланга.
5. Труба из металлопластика.

Вернуться к оглавлению

Схема подключения водонагревателя

До подключения своими руками бойлера к водопроводу перекройте во всей квартире воду. После этого проводите монтаж запорной арматуры (кранов) на выходах из стояка холодной и горячей воды (как показывает схема). Затем установленную запорную арматуру нужно перекрыть и вновь включить воду в жилье.

Следующим этапом станет установка тройников. Если возникает необходимость, то проведите своими руками монтаж фильтров очистки воды, текущей по водопроводу, и, если требуется, редуктора давления.

После этого идет установка предохранительного клапана на приборе на входе холодной воды. Это нужно для сброса излишнего давления в аппарате. Теперь проведите своими руками подключение тройников к водонагревателю при помощи полипропиленовых труб или сантехпроводки, при этом обмотав места стыков паклей или лентой фума.

После подключения всех труб проверяйте на предмет протечек новую сантехнику. С этой целью откройте краны холодной и горячей воды от бойлера. При заполнении резервуара прибора перекройте кран и посмотрите, нет ли течи в местах стыков.

Вернуться к оглавлению

Установка насосной станции в частном доме

Если вы живете не в городской квартире, а в уютном частном доме, то не лишним будет монтаж насосной станции на вашем участке. Наличие этого элемента позволит вам получать воду из внешнего источника (скважины, колодца, водопровода) очищенной и под напором. Поэтому, если вы планируете установить у себя в доме накопительный водонагреватель, следует позаботиться еще и о приобретении насосной станции.
