Схемы, характеристики и нюансы конструкции унитаза: представление чертежей (фото и видео)
Долгие годы назад одним из важнейших изобретений для человечества стал унитаз. В наше время в каждом доме этот предмет стал обязательной частью. Для обслуживания, проведения профилактики и ремонта такой устройства необходимо иметь хорошее понимание его устройства. В этом помогает знание чертежа унитаза.

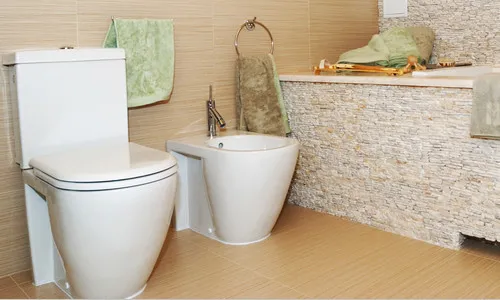

Унитаз с напольным креплением отличается удобством и простотой монтажа.
Унитаз подвесной еще называют настенным. Это устройство может иметь сливной бачок, который устанавливается в нише стены. Иногда бачок и не ставят. Помимо того, имеются:
- унитаз напольный;
- компакт-унитазы, комплектующиеся бачком;
- отдельные унитазы;
- приставные;
- турецкие;
- чаша «генуя».
Компактные устройства
Схема компакт унитаза с размерами.
В России во времена СССР было решено сделать унитаз, который занимал бы мало места и был многофункциональным. Так появились компакт-унитазы. Эта конструкция и сегодня остается самой популярной моделью.
Конструкция унитаза снабжена:
- чашей;
- смывным бачком;
- арматурой.
Данное устройство очень легко смонтировать практически в любой квартире, где санузел имеет небольшие габариты. Такой унитаз относится к классу напольных, иначе говоря, его крепление делают прямо к полу. Вся нагрузка ложится на пол, который удерживает массу устройства и седока.
Одним из недостатков такого устройства считается смывной бачок. Он занимает много места. При небольших размерах туалета, ноги пользователя иногда касаются двери.
Очень сложно обслуживать такое устройство. Для соблюдения гигиены необходимо держать в чистоте саму чашу и бачок. Мыть такую систему – весьма трудоемкое занятие.
Такая конструкция унитаза требует соблюдения чистоты всех коммуникационных подводок, а также канализационного выпуска. Надо сказать, что сегодня начали выпускаться монолитные унитазы. У этих устройств корпус сливается со стеной, скрыты все коммуникации. Чтобы сделать унитаз подобного типа, инженерами были разработаны конструкции новейшего типа. Такая модель отличается современным дизайном и эффектным внешним видом.
Вернуться к оглавлению
Подвесные унитазы
Схема строения и подключения унитаза.
В Европе получили широкое распространение подвесные устройства. В последние 10 лет, такие подвесные конструкции стали очень популярны и в нашей стране.
Преимуществом такого устройства является:
- легкий уход;
- высокая гигиеничность.
Благодаря тому, что чаша унитаза не имеет опоры, стало очень легко мыть пол такого туалета. Смывной бачок спрятан в стене, его практически не видно. Однако такая конструкция требует монтажа несущего каркаса, который должен иметь жесткую металлическую раму.
Каркас закрепляется к полу анкерными болтами. Для более высокой надежности, если есть такая возможность, его дополнительно крепят к стене. Подобная конструкция способна выдержать 400 кг.
На каркас устанавливается унитаз, совместно со сливным бачком. Вся конструкция обкладывается гипсокартонными листами. На виду остается только унитаз и кнопка смыва.
Главные детали унитаза:
- Сливной бачок.
- Чаша.
- Сиденье.
Главной деталью чаши считается гидравлический затвор. Это кривой канал, который всегда заполнен водой. Его работа позволяет сточным водам уходить в канализацию. Такой сифон не пропускает нехорошие запахи и блокирует засоры.
Вернуться к оглавлению
Гидравлический затвор
Основным принципом деятельности этого механизма является изменение параметров атмосферного давления, которое образуется в канализационной системе и стояке. При атмосферном давлении, превышающем давление воздуха канализации, в гидрозатворе начинает уменьшаться количество жидкости, ее небольшая часть отправляется в стояк.
Вход гидрозатвора практически всегда изготавливается в вертикальной плоскости, его выход делают под углом 90 ° или слегка наклоненным. Если долго не пользоваться гидрозатвором, жидкость может просто испариться.
Вернуться к оглавлению
Сливной бачок
Виды унитазов по типу выпуска.
Главной задачей этого устройства является подача воды, чтобы проводить очищение чаши унитаза. Когда изготавливается бачок, используют самые разные материалы:
- керамику;
- пластмассу;
- чугун;
- нержавейку.
Главными деталями сливного бачка считаются:
- груша;
- клапан;
- тяга;
- поплавок.
Груша изготавливается из обычной резины, поплавок делают из пластических материалов, для тяги применяется цветной металл, например, медь. Когда происходит спуск воды, начинает подниматься резиновая груша. Когда бачок опустеет, груша занимает свое первоначальное положение, полностью закрывая сливное отверстие.
Переливом является цилиндр, снабженный горловиной.
Когда ломается поплавковый клапан, через перелив уходит лишняя вода, попадая в унитаз. Иногда конструкция перелива сделана совместно с грушей, но чаще всего его делают отдельным узлом.
Очень давно в домах монтировались унитазы, имеющие отдельный высоко закрепленный бачок. В этих устройствах использовалась сифонная система спуска. Отрицательной стороной такого механизма становилась высокая шумность.
Вернуться к оглавлению
Подсоединение коммуникаций
Схема смывного бачка.
Водопроводные трубы и бачок соединяются резиновыми шлангами, имеющими латунные гайки, оборудованные кольцевыми уплотнителями. Весьма ненадежными в работе являются пластмассовые шланги, имеющие пластиковые гайки. Ими можно пользоваться только в качестве временного варианта.
Патрубок, к которому подключается холодная вода, устанавливается в зависимости от вида бачка. При боковой подаче жидкости он крепится сбоку, при подаче воды снизу его закрепляют внизу бачка. Надо заметить, что когда делается нижняя подача жидкости, сила шума, когда заполняется бачок, значительно ниже. Этот вариант намного красивее и приятнее.
У компактных унитазов, сбоку имеются отверстия, куда подключается водопровод. Одно закрыто заглушкой, прикрепленной к бачку самой обыкновенной гайки. При особой надобности поплавковый клапан может поменяться местами и стать заглушкой.
Наиболее сложной деталью сливного бачка считается поплавковый клапан, изготовленный совместно с поплавком. Известно несколько вариантов изготовления клапана:
- регулируемый;
- нерегулируемый.
При любом исполнении его главной задачей остается автоматическое закрытие поступления воды в сливной бачок, когда нужный уровень доходит до критической отметки.
Сегодня широко распространены двухрежимные устройства. Они дают возможность регулировать расход воды в смывном бачке. Для снятия верхней крышки в данных конструкциях нужно предварительно удалить кнопку слива.
Вернуться к оглавлению
Сливная система
Сливной бачок с полочкой.
При покупке унитаза необходимо прежде всего ознакомиться с существующей горловиной. От нее зависит будущая конструкция всей канализационной системы и нормальная работа унитаза.
Горловина может иметь несколько видов:
- вертикальная;
- горизонтальная;
- угловая.
Специалист, который будет устанавливать унитаз, подскажет какую именно нужно приобрести модель.
Главным критерием будет монтаж. Основной сложностью станут проложенные коммуникации.
Вернуться к оглавлению
Современный материал
Изготовление чаши выполняется из самых разных материалов:
- стекло;
- металл;
- дерево;
- пластмасса.
Пошаговая схема установки унитаза.
Однако наиболее часто к реализации предлагаются унитазы, сделанные из керамики:
- санфарфор;
- санфаянс.
Эти материалы очень сложно отличить, иногда это не может сделать даже профессионал. Их стоимость совершенно одинакова. Однако санфарфор имеет больше положительных качеств:
- пористость;
- меньше впитывает грязь;
- ликвидирует запахи.
Чтобы определить вид материала, необходимо в магазине ознакомиться с каталогом. В нем обычно указывается вид материала, из которого изготовлена определенная модель.
Вернуться к оглавлению
Высокие технологии
Наступил ХХI век. Появились высокие технологии. Модели унитазов подверглись модернизации. Инженеры решили сделать унитаз с множеством дополнительных функций:
- вода сливается автоматически;
- подъем и закрытие крышки полностью механизировано;
- сидение имеет подогрев.
Начали изготавливаться универсальные конструкции унитаза, играющие одновременно и роль биде. Весь процесс мытья также полностью автоматизирован.
Существуют унитазы, в которых контролируется температура воды, регулируется напор струи и много других опций, управление делается дистанционно. Специально для этого был разработан пульт управления.
Появились даже унитазы, которые кроме как фантастическими никак назвать нельзя. Они имеют подключение к интернету и выполняют анализ всего, что оказалось на их плоскости. Если обнаруживается какое-либо отклонение или инфекция, лечащему врачу отправляется письмо в электронном виде. Возможно даже провести тест определения беременности.
Антивсплеск устанавливается для предотвращения сильных всплесков. Для работы такой системы изготавливается специальное сливное отверстие, имеющее оригинальную геометрическую форму. Эта форма обеспечивает отсутствие брызг. Сливное отверстие в данном случае имеет максимальное сужение, его располагают очень близко с низом конструкции. Отверстие немного смещено, относительно одной стороны. Самым главным является сохранение узкого уровня воды. Круговорот в этом случае проходит по всему контуру отверстия.
При покупке сантехнического оборудования важно также правильно выбрать крышку конструкции унитаза. Во-первых, это эстетическая сторона дела, а во-вторых, это касается ее функциональности. Обычно все крышки выпускаются стандартными и имеют одинаковые свойства.
Однако сегодня появились крышки, имеющие доводку. Теперь не нужно думать о закрытии крышки, система все сделает автоматически, крышка закроется плавно и аккуратно.
Что такое посадочный чертеж?
Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.
Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.
Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
