Обвязка котла отопления своими руками: схемы и правила

Зависимо от типа системы, существуют различные схемы подключения отопительных котлов. Также существуют правила подбора необходимого оборудования и детальные инструкции по выполнению обвязки котла отопления своими руками. При создании системы отопления требуется установить соединение между котлом и отопительными устройствами, такими как радиаторы, конвекторы и системы теплого водяного пола.

Создание системы отопления предполагает соединение котла и отопительных приборов (радиаторов, конвекторов и теплого водяного пола). Также в системе должны присутствовать устройства, обеспечивающие безопасность. Порядок подключения всего этого хозяйства и называют «обвязка котла».

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

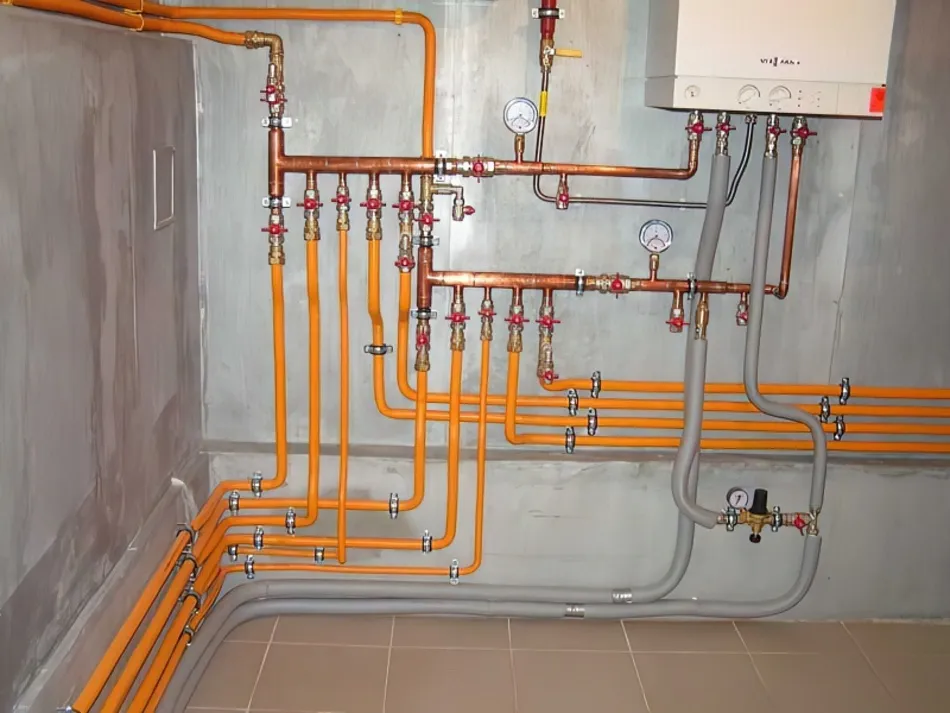

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

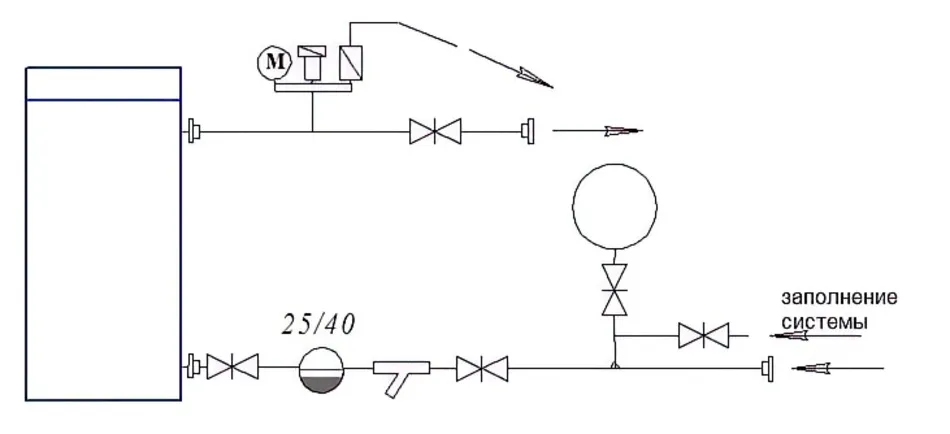

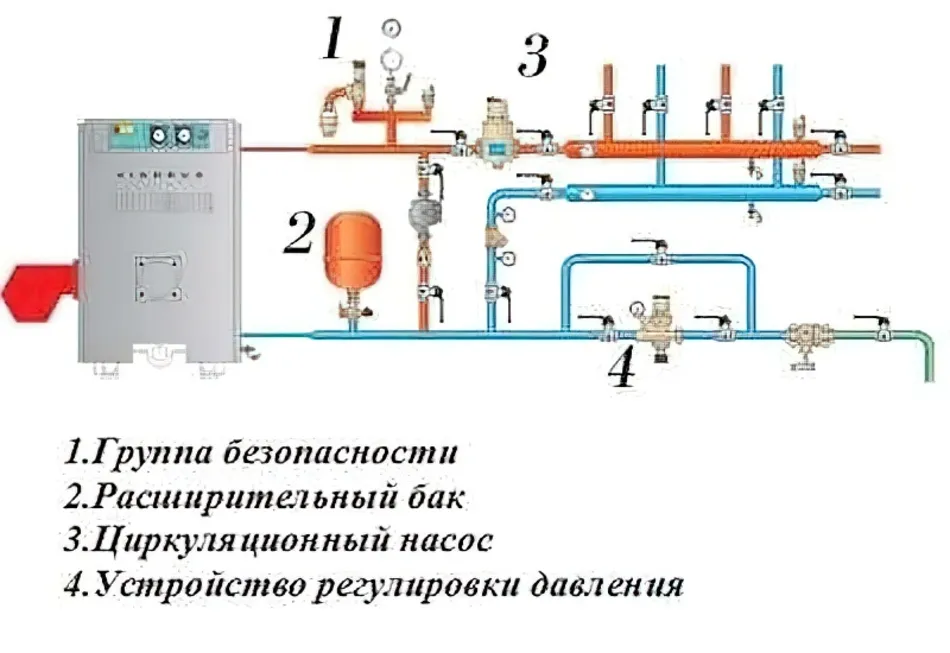

Примерная схема обвязки напольного котла

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

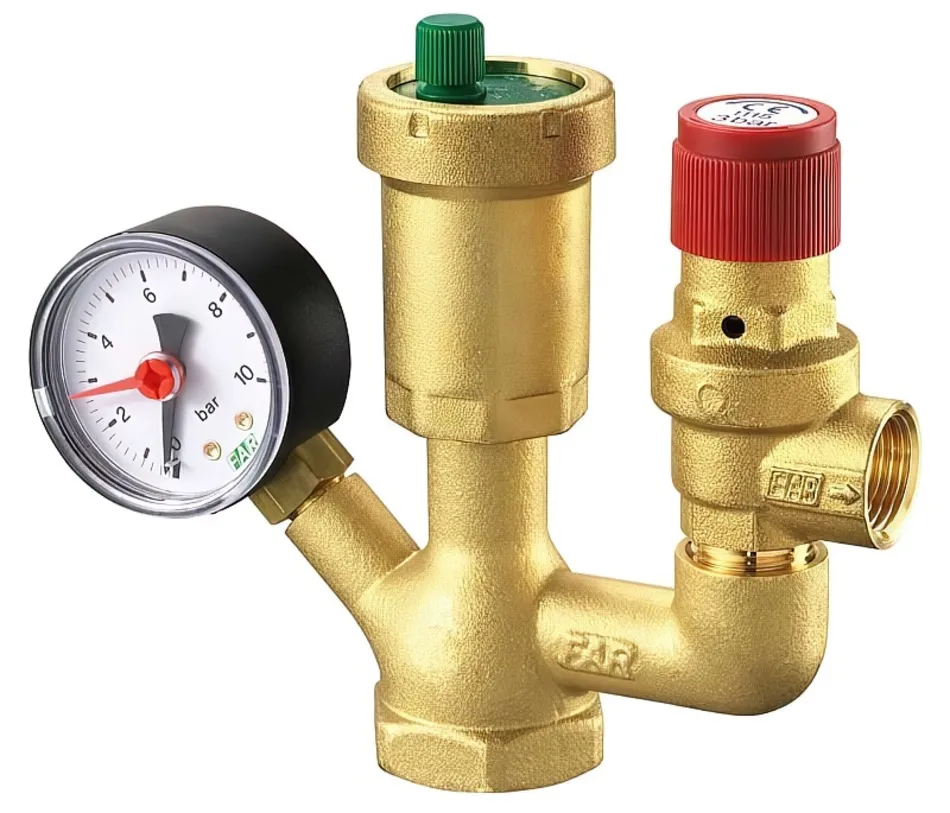

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котл

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

Какие из полимерных труб лучше? Полипропиленовые или металлопластиковые? Однозначного ответа нет. Обвязка полипропиленом хороша надежностью соединений — правильно сваренные трубы представляют собой монолит. (Как соединять полипропиленовые трубы читайте тут). Но максимально допустимая температура теплоносителя в системе — не выше 80-90 °C (в зависимости от типа трубы). И то, длительное воздействие высоких температур приводит к быстрому разрушению полипропилена — он становится хрупким.

Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

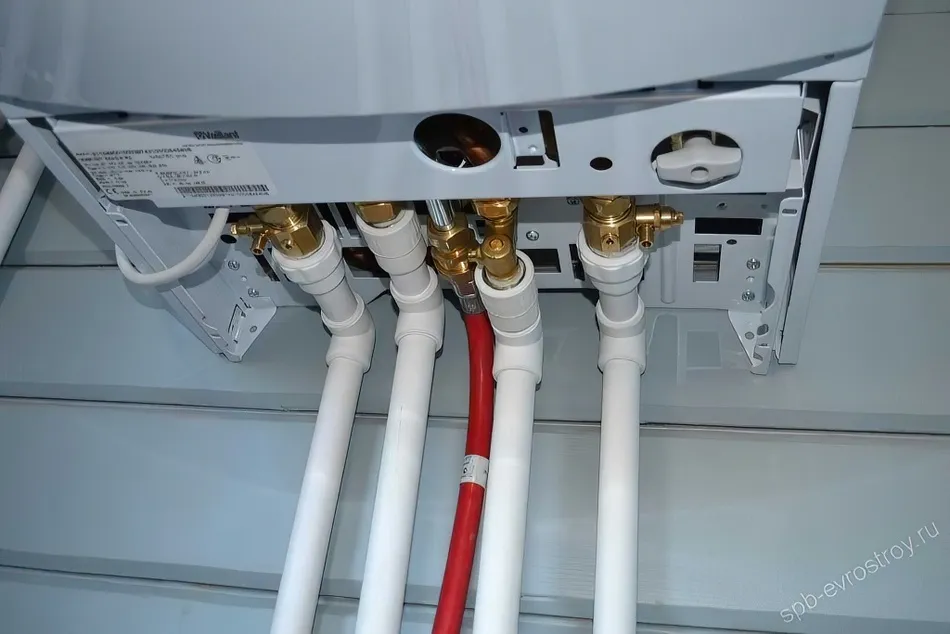

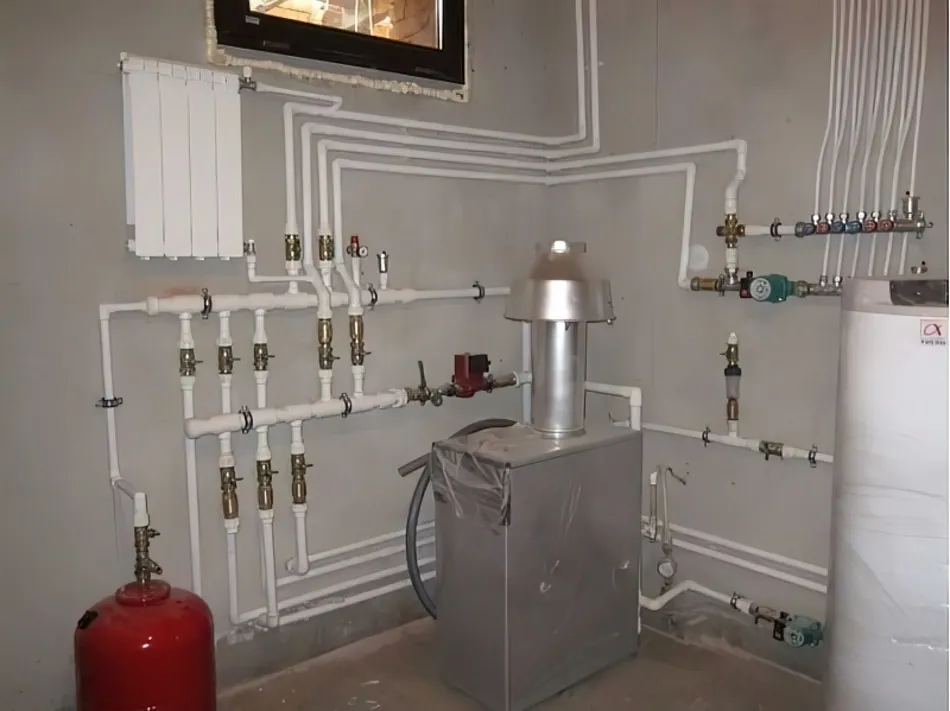

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95 °C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Обвязка газовых котлов

Современные газовые котлы имеют хорошую автоматику, которая контролирует все параметры работы оборудования: давление газа, наличие пламени на горелке, уровень давления и температуру теплоносителя в системе отопления. Есть даже автоматика, которая может подстраивать работу под погодные данные. Кроме того настенные газовые котлы в большинстве случаев содержат и такие необходимые устройства как:

• группу безопасности (манометр, клапан для стравливания воздуха, аварийный клапан);
• расширительный бачок;
• циркуляционный насос.

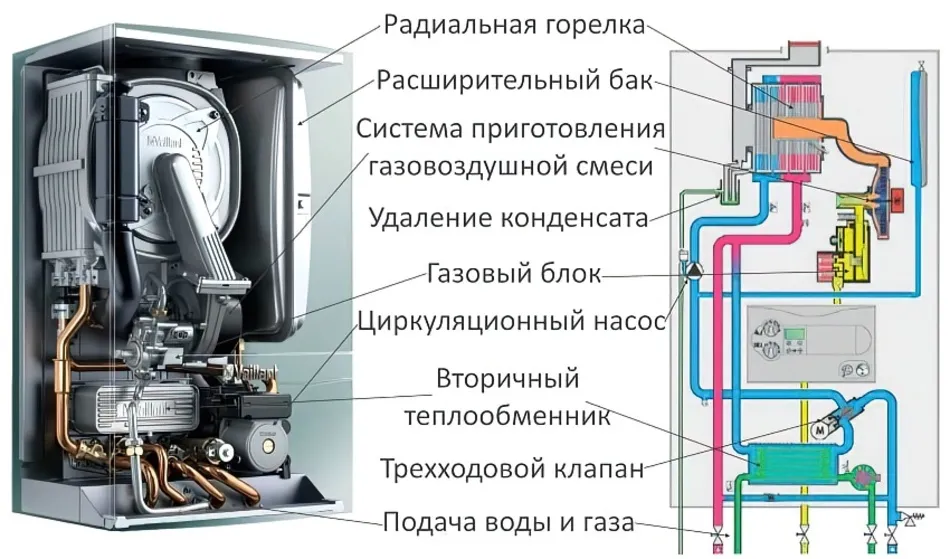

В настенных газовых котлах расширительный мембранный бак и группа безопасности уже установлены

Параметры всех этих устройств указаны в технических данных газовых котов. При выборе модели надо на них обращать внимание и выбирать модель не только по мощности, но и по объему расширительного бака и максимальному объему теплоносителя.

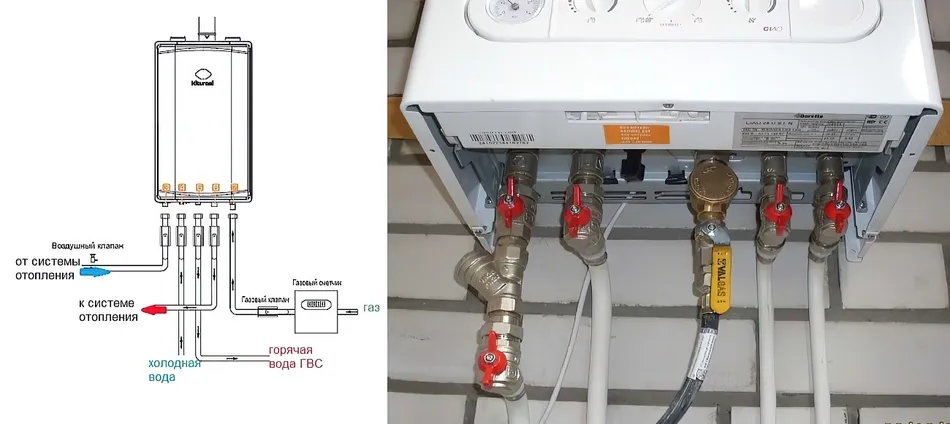

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков. Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы.

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

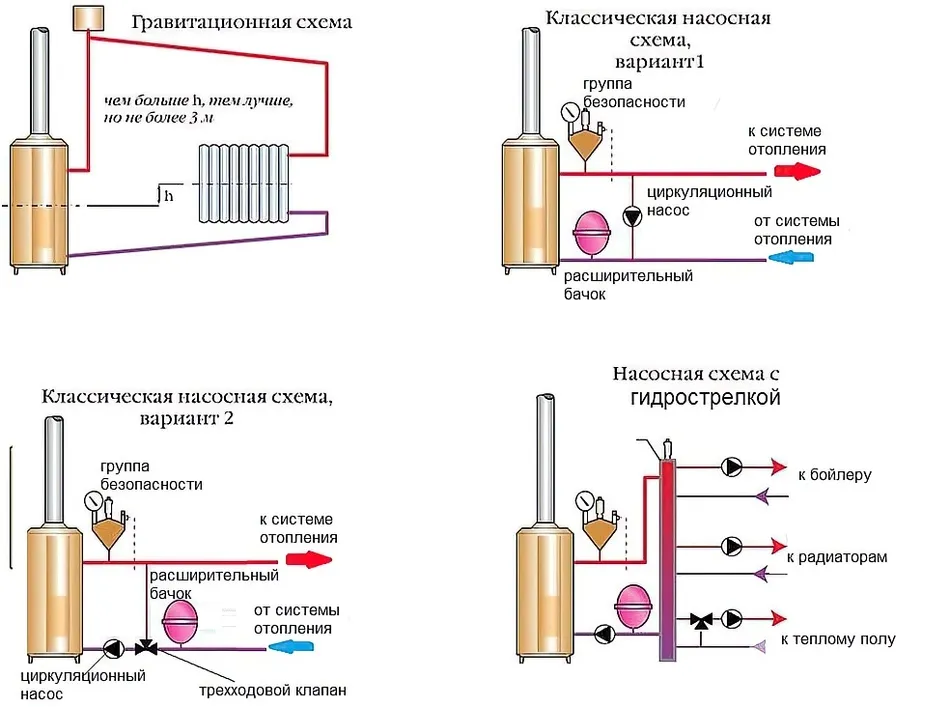

Схемы обвязки напольного газового котла

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

• с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
• с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Обвязка твердотопливного котла

Любой владелец ТТ котла знает, что во время фазы активного горения выделяется очень много тепла. Со времени приходит опыт — когда и как именно прикрыть заслонку, на какой промежуток времени и т.п. Но стоит немного отвлечься, и вода в системе перегреется и может даже закипеть. Чтобы не допустить подобного явления обвязка котла без автоматики должна содержать несколько устройств, предотвращающих закипание системы. Только в этом случае можно разводку по дому делать полимерными трубами. Иначе, рано или поздно, перегретый теплоноситель размягчит материал, трубы прорвутся со всеми вытекающими последствиями. Потому обвязка твердотопливного котла кроме традиционных элементов — группы безопасности, расширительного бака и циркуляционного насоса — содержит солидное количество дополнительных устройств и обычно требует довольно солидных средств.

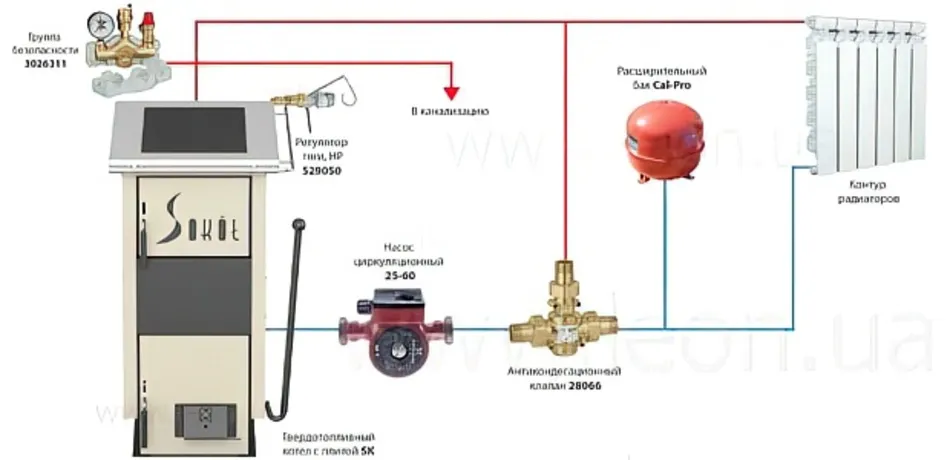

Одна из простых схем обвязки твердотопливного котла

Циклический характер работы котлов на твердом топливе приводит не только к закипанию системы, но и к тому, что в доме то очень жарко (когда топливо активно горит), то холодно — когда все прогорело. Для устранения этих явлений есть решение: установить бойлер косвенного нагрева или теплоаккумулятор. И то и другое — емкости с водой, просто выполняют они разные функции и, соответственно, подключаются по-разному.

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

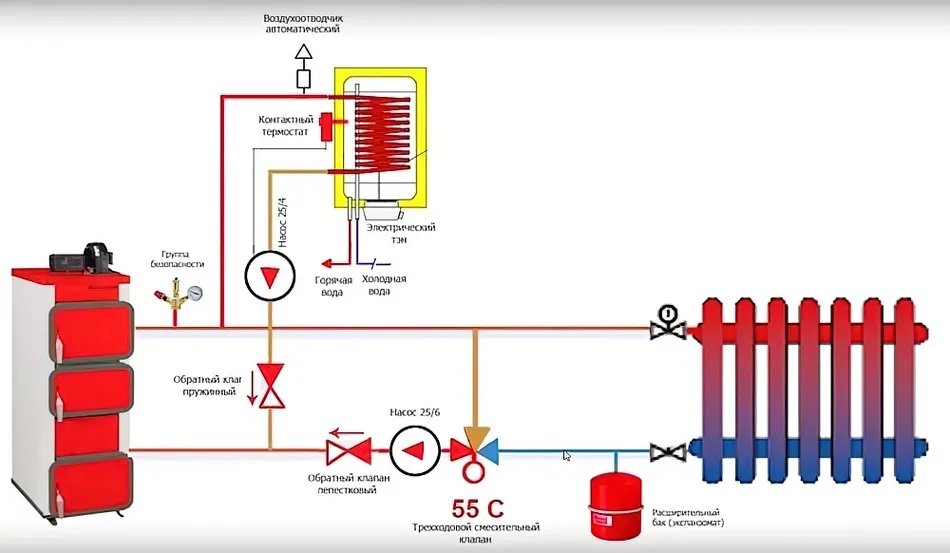

Схема обвязки твердотопливного котла с бойлером косвенного нагрева

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему теплого водяного пола.

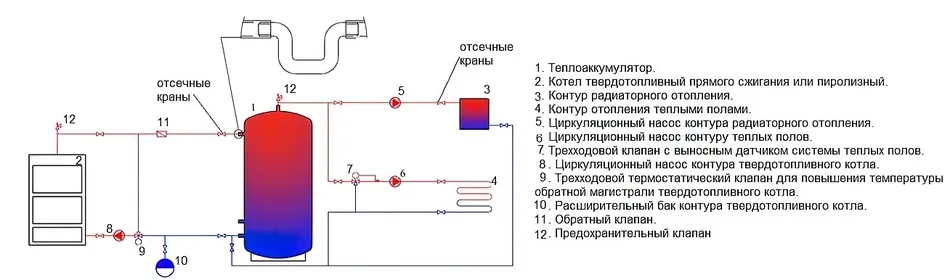

Схема обвязки ТТ котла с теплоаккумулятором

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

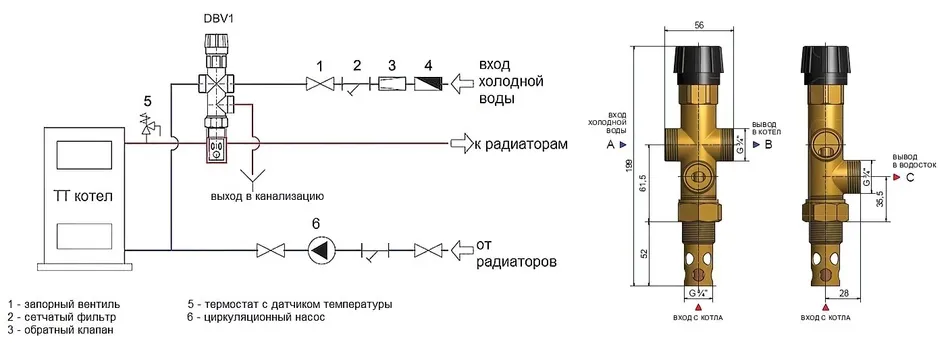

Защита твердотопливного котла от перегрева при помощи клапана REGULUS DBV

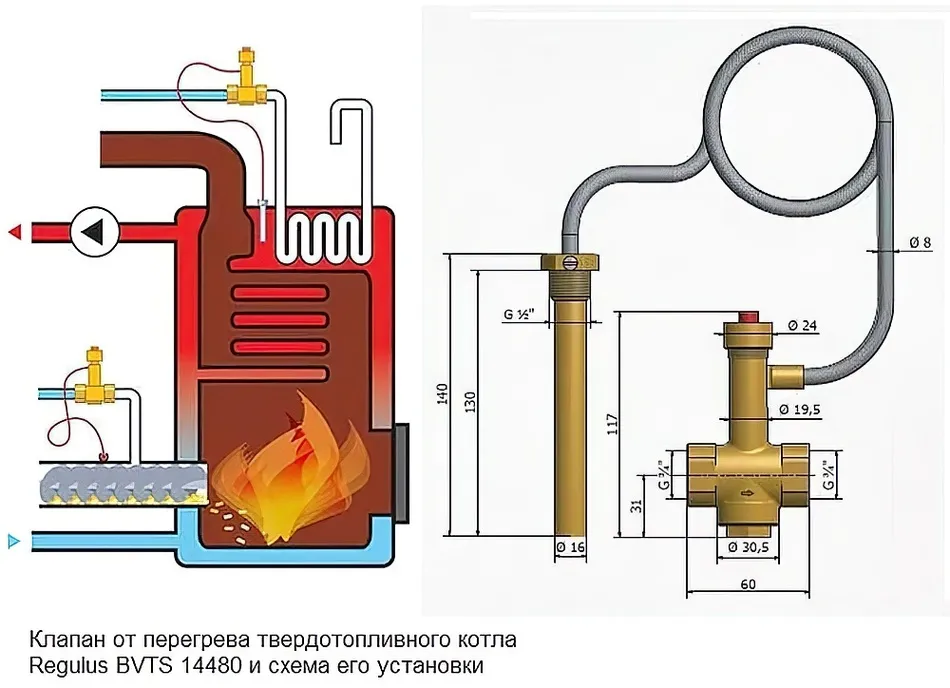

Клапана хоть и производятся одной фирмой, имеют разное строение и схему монтажа. Так REGULUS DBV устанавливается на выходе из котла, имеет встроенный датчик температуры (схема установки — выше). Клапан защиты от перегрева ТТ котла Regulus BVTS 14480 имеет выносной датчик, может монтироваться как на входе, так и на выходе (схема установки внизу). Чем хорош этот вариант? Тем что он может работать в системах с естественной циркуляцией — ему давление для работы не нужно.

Обвязка котла отопления с клапаном защиты от закипания теплоносителя

Их ориентировочная стоимость — 40-60€ — это намного меньше, чем стоимость монтажа теплоаккумулятора или бойлера косвенного нагрева, но проблему колебания температуры этот способ не решает. Эти клапана, кстати, можно использовать для повышения надежности схемы с установленным косвенником и тем точно устранить возможность закипания системы.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

• Кран для слива делают в самой нижней точке. Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.

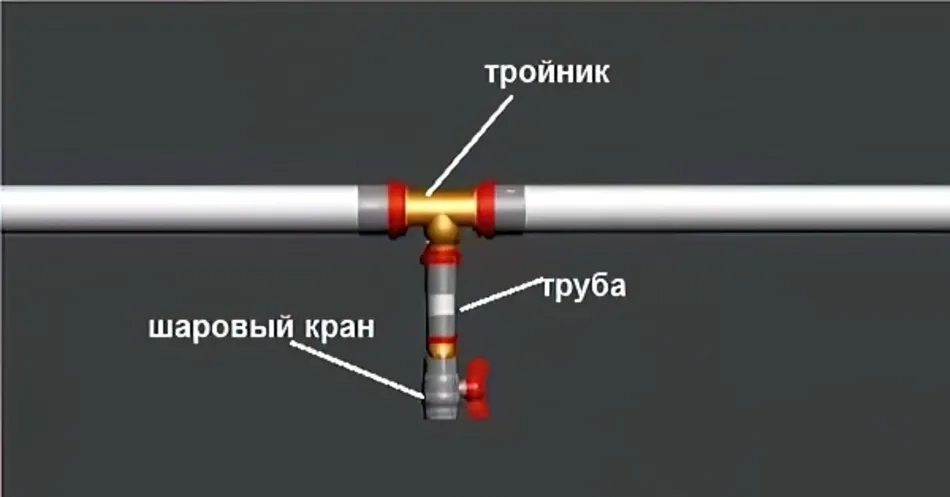

Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

• Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.
