Основным определяющим фактором для эффективной работы люминесцентных ламп является характер электрического тока, который к ним подается. Поскольку эти источники света функционируют на основе постоянного электрического тока, в их конструкцию включаются специальные устройства, такие как пускорегулирующие аппараты (ПРА) или электронные балласты, которые регулируют начальный пусковой процесс и обеспечивают стабильную работу.

• Основные разновидности
  • Электромагнитный балласт
  • Электронная реализация
• Поиск неисправностей и ремонт

Основные разновидности

Сегодня существует два типа балласта – электромагнитный и электронный. Они отличаются принципом работы, поэтому стоит познакомиться с каждым из них.

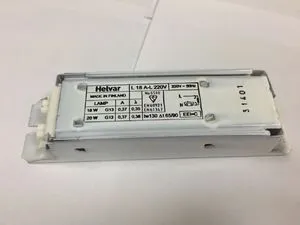

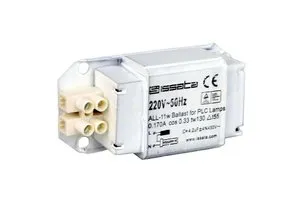

Электромагнитный балласт

Этот вид реализации предполагает последовательное подключение дросселя к лампе. Также для работы электромагнитного ПРА требуется стартер, с помощью которого регулируется процесс зажигания светильника. Эта деталь представляет собой газоразрядную лампу, внутри колбы которой находятся биметаллические электроды.

Работает устройство следующим образом:

1. Когда на стартер поступает напряжение, биметаллические электроды замыкаются от нагрева. Это приводит к увеличению силы тока, так как ограничивать его может лишь внутреннее сопротивление обмоток дросселя.
2. С ростом показателя электротока начинают разогреваться электроды люминесцентной лампы.
3. При остывании стартера размыкаются биметаллические электроды.
4. В момент разрыва цепи стартером в катушке дросселя возникает импульс высокого напряжения, что и приводит к зажиганию осветительного прибора.

Когда люминесцентное устройство переходит в штатный режим работы, напряжение на нем и стартере оказывается на 50% меньше сетевого, а этого недостаточно для срабатывания второго элемента. В результате стартер переходит в отключенное состояние и перестает влиять на работу осветительного прибора.

Электромагнитный балласт отличается низкой стоимостью и простой конструкцией. Длительное время эти устройства активно использовались при изготовлении светильников, однако они имеют ряд недостатков:

1. Для перехода люминесцентного устройства в рабочий режим требуется около 3 секунд.
2. Осветительные приборы с электромагнитным балластом во время работы мерцают, что негативно влияет на органы зрения.
3. Расход энергии у этих устройств значительно выше по сравнению с электронным балластом.
4. Дроссель шумит во время работы.

Из-за этих недостатков сегодня электромагнитный балласт для ламп используется крайне редко.

Электронная реализация

Электронные устройства представляют собой преобразователи напряжения, с помощью которых обеспечивается питание люминесцентных ламп. Хотя создано много вариантов электронного балласта, в большинстве случаев используется единая блок-схема. При этом производители могут вносить в нее определенные изменения, например, добавить схему управления яркостью осветительного прибора.

Перевод люминесцентного светильника лампы в штатный режим работы с помощью электронного ПРА чаще всего осуществляется одним из двух способов:

1. До момента подачи на катоды лампы зажигающего напряжения они предварительно нагреваются. Это позволяет избавиться от мерцания, а также увеличить КПД осветительного прибора.
2. В конструкцию светильника установлен колебательный контур, который входит в резонанс до того, как в колбе лампы появится разряд.

При использовании второго способа схема электронного балласта реализована так, что нить накала лампочки является частью контура. Как только в газовой среде появляется разряд, изменяются параметры колебательного контура, после чего он выходит из резонанса. В результате напряжение снижается до рабочего.

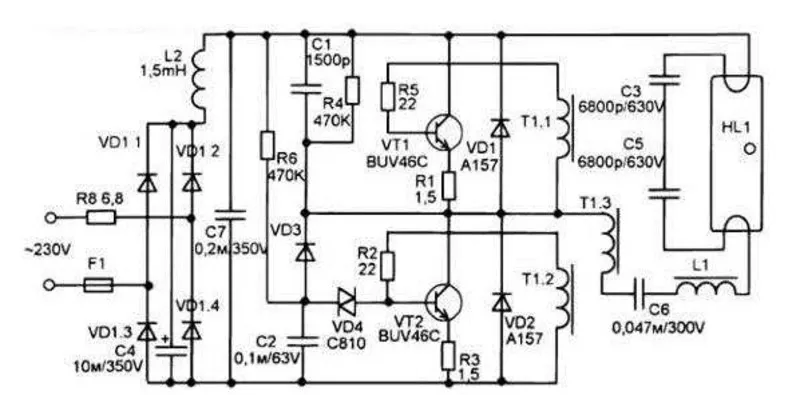

Схема пускорегулирующего аппарата для ламп 36w.

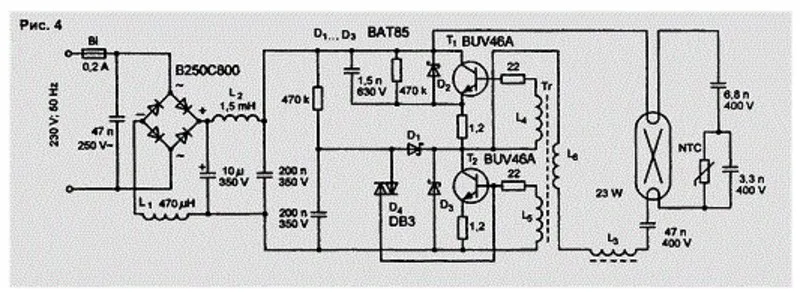

Сегодня большое распространение получили компактные люминесцентные устройства с цоколем Е14 и Е27. В них балласт устанавливается непосредственно в конструкцию прибора. Пример схемы электронного балласта для люминесцентных ламп 18w приведен ниже.

Поиск неисправностей и ремонт

Если возникли проблемы с работой газоразрядных ламп, часто ремонт может быть проведен самостоятельно. Основной задачей в такой ситуации является определение источника проблемы – осветительный прибор либо балласт. Для проверки электронной схемы необходимо предварительно удалить линейную лампочку, замкнуть электроды и подключить обыкновенную лампу. Если она начала светиться, то проблема не в балласте.

Для поиска неисправности в люминесцентных осветительных устройствах сначала требуется поочередно прозвонить все элементы начиная с предохранителя. Если эта деталь оказалась рабочей, необходимо переходить к проверке конденсатора и диодов. Если все элементы пускорегулирующего аппарата оказались исправными, стоит проверить дроссель. Своевременный ремонт осветительного устройства позволит увеличить срок его эксплуатации.
