Схемы теплых полов — варианты для стяжки, труб, оборудования и подключений
Создание системы теплого пола осуществляется согласно конкретным схемам, включенным в проектную документацию, либо разработанным на основе опыта строительства в аналогичных условиях.
В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.
Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.
Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.
Пирог теплого пола

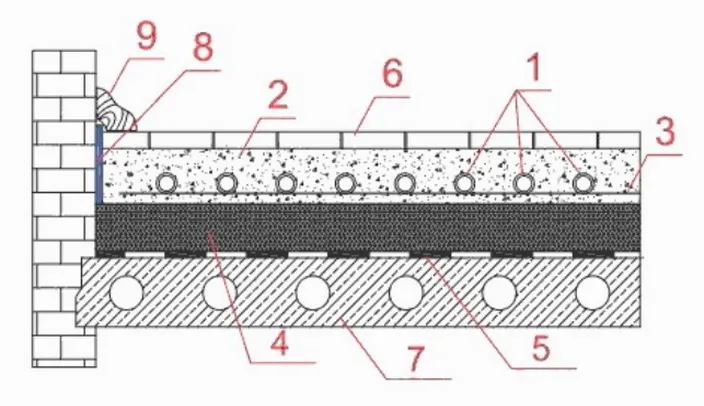

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.
- 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
- 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
- 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
- Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
- 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
- 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
- 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
- 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
- 6. Напольное покрытие пригодное для теплого пола.
- 9. Плинтус закрывает деформационный шов.
Более подробную информацию по каждому слою можно узнать на данном ресурсе.

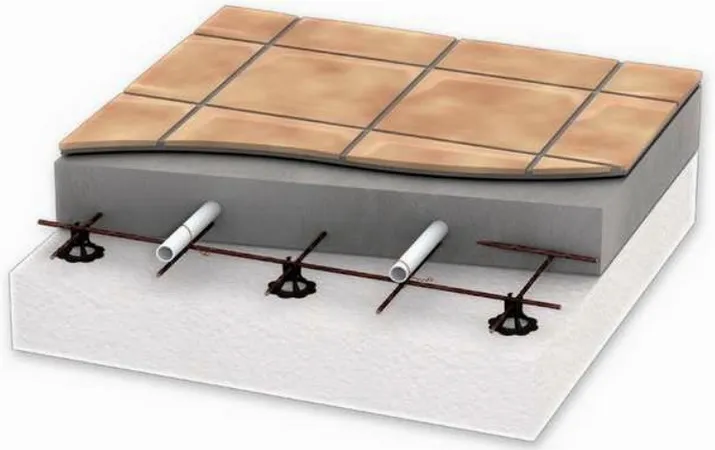

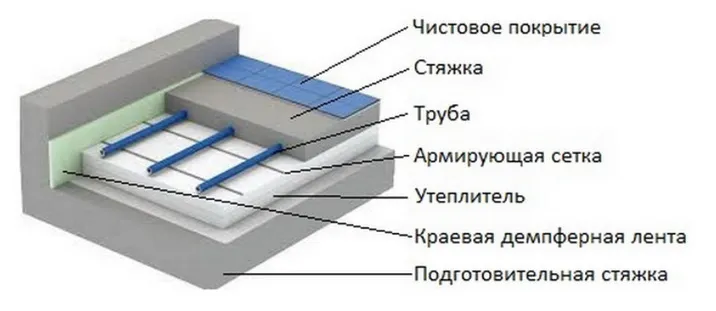

Визуальная схема размещения элементов, — конструкция, последовательность укладки:
Укладка трубопровода
Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

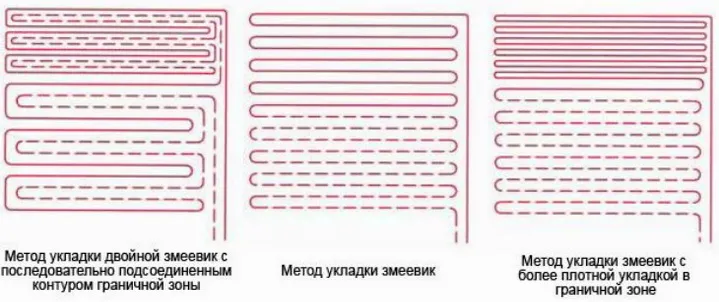

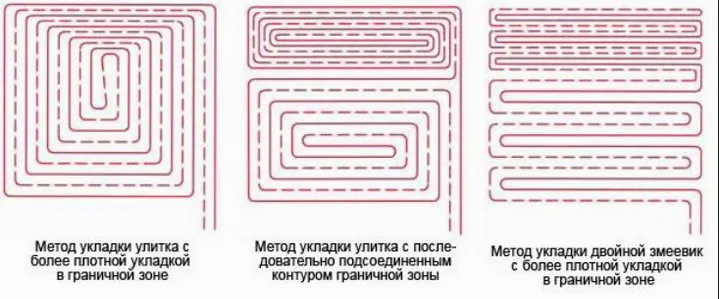

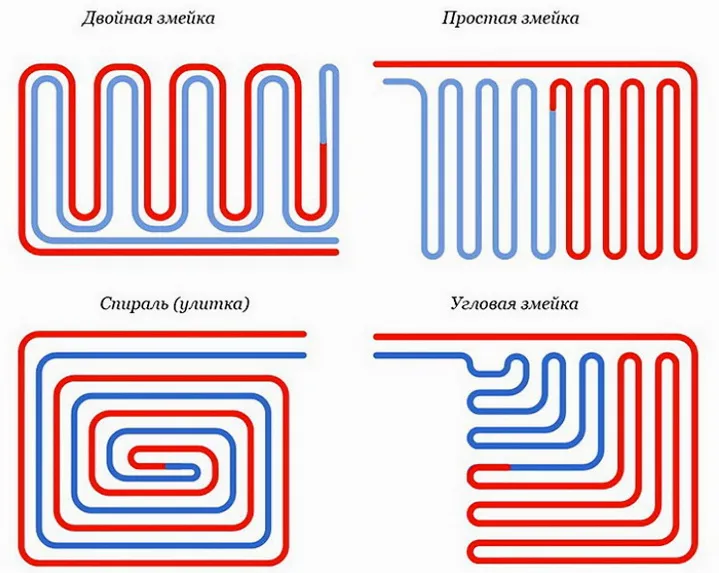

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.
Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.
Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.
Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».
Подробней о выборе насосов теплого пола
Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить
Схема водяного пола для дома
Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.
Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.
Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

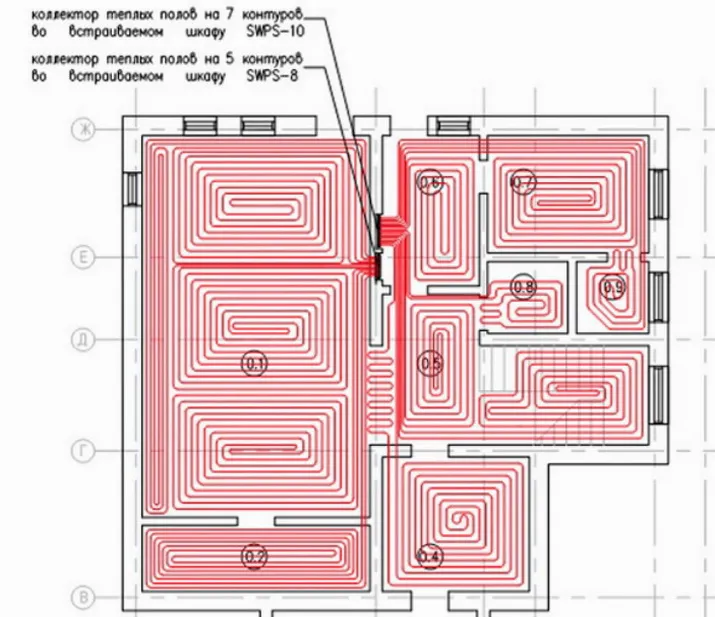

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

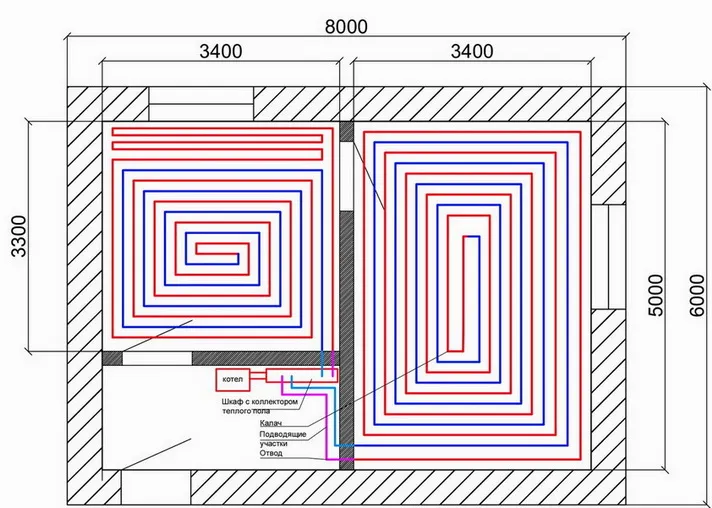

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

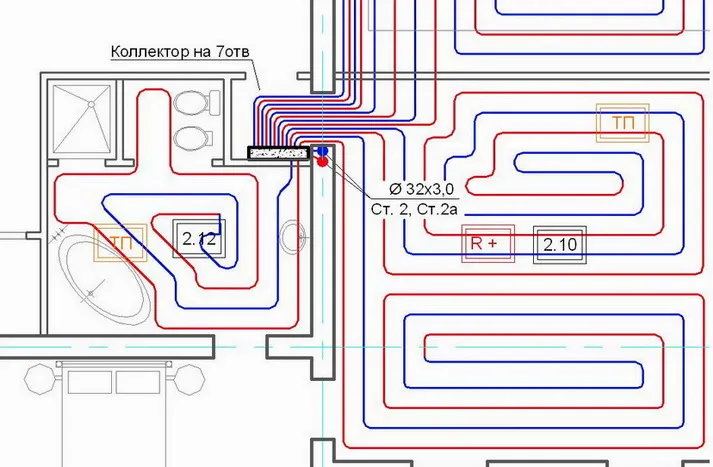

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.
Подключение водяного пола, устройство гидравлики
Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

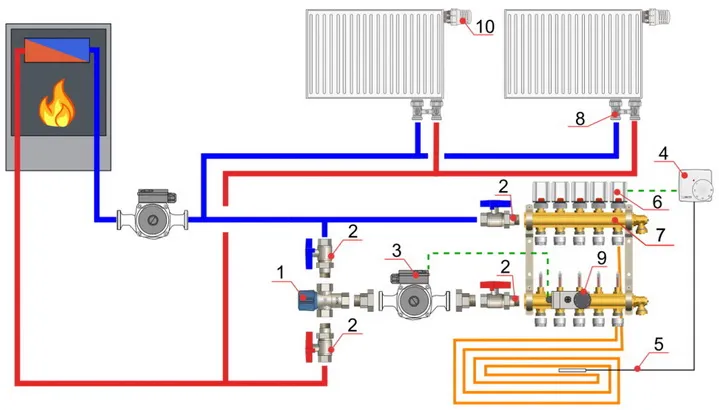

Монтажная схема водяного теплого пола выглядит следующим образом:
Необходимо уделить внимание средствам защиты. На схеме указаны:
- Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
- Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
- Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

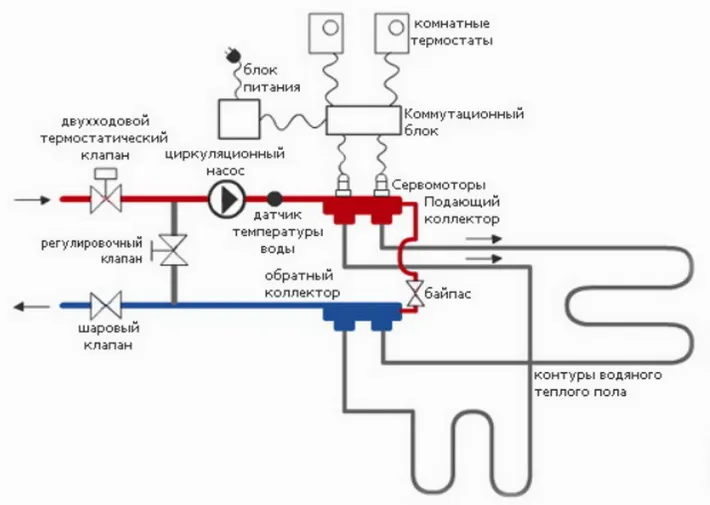

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.
Работу смесительного узла и коллектора разберем отдельно.

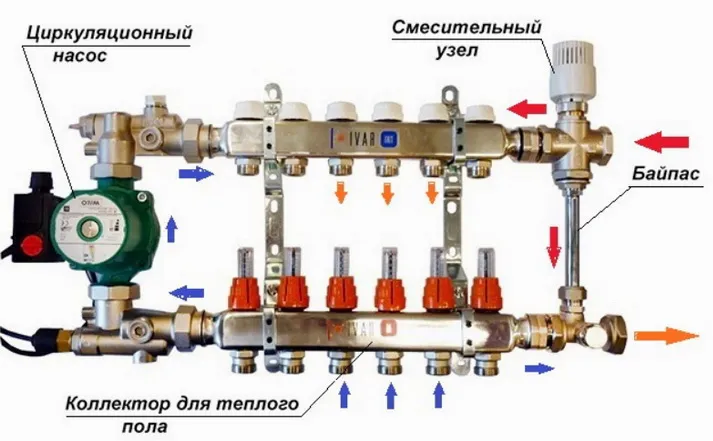

Как работает смесительный узел с коллектором

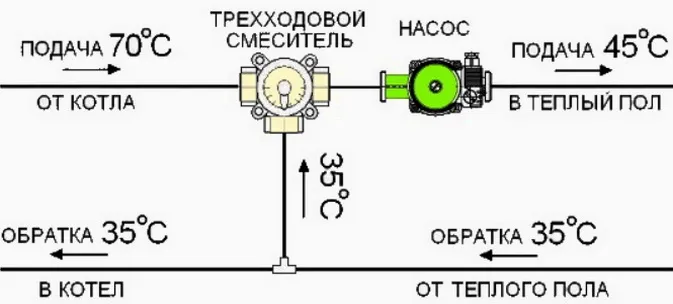

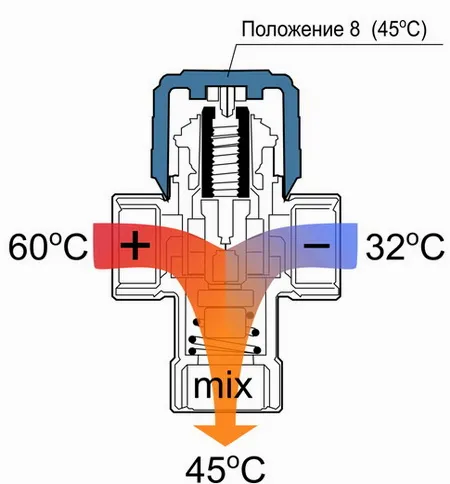

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.
Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).
На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.
Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

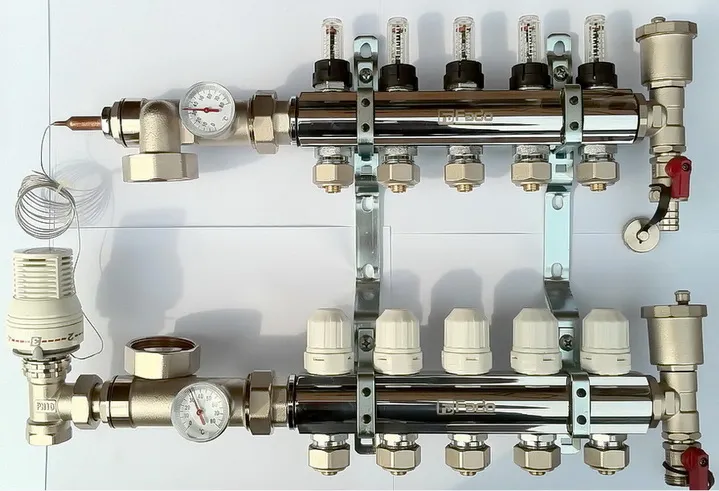

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.
Подробней об устройстве коллектора теплого пола
Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.
Можно ли использовать теплый пол под ламинат?
Да, теплый пол можно использовать под ламинатом. Однако, перед установкой теплого пола под ламинат, необходимо убедиться в том, что его производитель рекомендует использование теплого пола вместе с его продуктом.
Если производитель ламината разрешает использование теплого пола, необходимо выбрать теплый пол с подходящей мощностью и правильно подготовить поверхность пола для установки. Также, для обеспечения эффективности работы системы, необходимо установить теплоизоляционную подложку, которая поможет удерживать тепло на поверхности пола, а не допустит его попадания в нижележащие слои.
Важно отметить, что установка теплого пола под ламинат может быть более сложной, чем установка теплого пола под ковровое или плиточное покрытие. Это связано с тем, что ламинат может иметь большую термическую инертность, что затрудняет передачу тепла на его поверхность. Кроме того, ламинат может иметь ограничения по максимальной температуре, которую он может выдерживать, поэтому необходимо соблюдать рекомендации производителя по установке и эксплуатации теплого пола.
