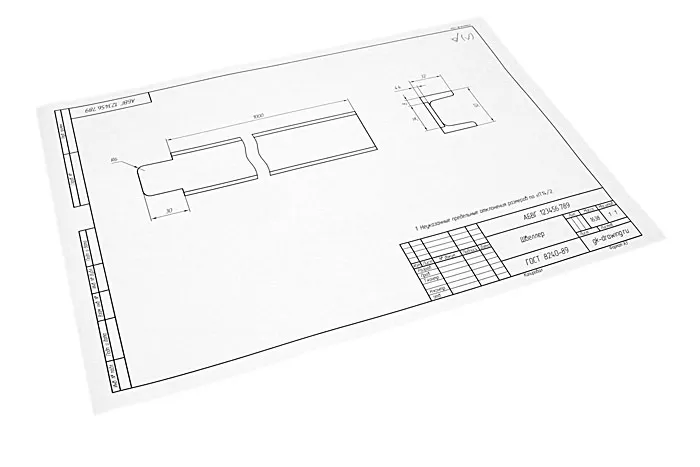

Швеллер — технический чертеж и схема

Швеллер

При разработке технической документации для передачи в производство, включая рабочие и сборочные чертежи, возникает потребность в использовании разнообразных терминов с целью создания записи в наименовании, которое должно быть кратким и точно отражать содержание графического поля документа.

Швеллер является одним из таких слов, которым обозначаются чертежи в наименовании. Слово швеллер заимствовано от немецкого слова «Schweller» и имеет аналогичное значение применительно к употреблению. Как правило, швеллер это изделие П-образной формы, изготавливаемое промышленным способом на специальном оборудовании. При их производстве применяются гибочные технологические операции и прокатка металла.

В зависимости от того метода который избирается для производства таких востребованных изделий как стальной швеллер, их можно разделить отнести к специальным профилям для машиностроения и вагоностроения, горячекатаным, гнутым равнополочным и не равнополочным.

Помимо обычной стали для швеллеров могут быть использованы легированные стали, а так же алюминиевые сплавы.

Область применения швеллеров

Швеллеры получили широкое применение в различных сферах промышленности и индустрии строительства. Наиболее актуально их использование с целью улучшения параметров устойчивости, жесткости конструкций при одновременном снижении их веса. Обладая сравнительно небольшой массой, швеллеры имеют повышенные показатели жесткости на изгиб и неплохие – на кручение. Детали достаточно устойчивы к продольным нагрузкам, что также входит в перечень их положительных технических характеристик.

Самым распространенным вариантом применения швеллеров являются всевозможные строительные конструкции. С использованием обозначенной детали осуществляется обустройство кровли, перекрытий. Швеллер также востребован в роли составляющей перегородок и стен в силу своих технических параметров. Зачастую швеллеры применяют для создания лестниц разного вида, обустройства некоторых видов фундаментов. Швеллеры востребованы в процессе возведения быстровозводимых зданий и сооружений с облегченной конструкцией. В особенности это касается различных торговых павильонов. За счет боковых полок упрощается организация резьбовых креплений, вследствие чего сокращаются затраты денежных средств и времени на монтаж конструкций на основе предварительно подготовленных компонентов прямо на стройплощадках.

Актуально использование швеллеров для производства опор различного типа, а также обустройства несущих конструкций, возведения сооружений промышленного и инженерного назначения с большими пролетами, мостов. Подобные профильные изделия применимы и в сфере автомобилестроения в качестве рам грузовиков – здесь актуально использование гнутых швеллеров.

Конструкции на базе швеллеров могут использоваться как рамы пассажирских и грузовых вагонов в железнодорожной индустрии. В этом случае подходят изделия особой конструкции, именуемые специальными «вагонными швеллерами».

Швеллер применяется в качестве составных деталей при возведении крупных логистических комплексов. В этом случае швеллера входит в состав стеллажей, полок разного вида, является компонентом подъемно-транспортного оснащения. Если говорить о торговых центрах и супермаркетах, здесь тоже востребованы швеллеры. В крупных торговых точках и розничных предприятиях также практически повсеместно встречаются конструкции, изготовленные для размещения товаров, основой которых являются, как правило, швеллеры.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
