Оптимизация полива и вентиляции с использованием автоматизации способствует обеспечению растений достаточным количеством воды, созданию идеального микроклимата в теплице, повышению эффективности удобрений для овощей и, не менее важно, экономии времени.

• Автоматизированные системы для теплиц
• Системы автополива для теплицы
  • Капельный автополив
  • Дождевание
  • Подземный капельный полив
• Конструкция систем полива
• Как собрать систему полива, работающую в автоматическом режиме
  • Полив из пластиковых бутылок
  • Капельный полив из бочки
  • Система дождевания
  • Внутрипочвенный капельный полив
  • Готовые комплекты для монтажа
  • Система орошения капельного типа КПК-4

Автоматизированные системы для теплиц

Автоматическая система орошения для теплицы работает автономно, с минимальным участием человека или без него. Чтобы обеспечить условия для роста и развития культурных растений монтируется система, в конструкцию которой входят шланги, насосы, клапаны, таймеры, разбрызгиватели.

Основные элементы системы полива:

• Модуль полива отвечает за подведение воды к растениям. Система орошения работает по одному из следующих принципов — дождевание, капельный или подземный полив.
• Автоматическое проветривание позволяет регулировать температуру и влажность внутри теплицы. Система проветривания представляет собой форточки и окна с механизированными доводчиками, гидравлическими, биметаллическими, электронными термоприводами.
• Система регулировки влажности состоит из барометров и термометров. Она контролирует систему проветривания и полива, обеспечивает их согласованную работу.

Системы автополива для теплицы

Автоматический полив в парнике или теплице отличается по способу подачи воды к растениям.

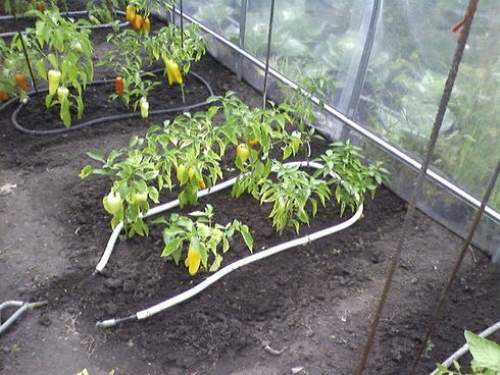

Капельный автополив

В состав системы капельного полива входит:

• источник водоснабжения — емкость с водой или линия центрального водоснабжения;
• основные шланги и капельные ленты;
• краны, фильтры, Т-образные и Г-образные переходники, тройники и соединители, заглушки для шлангов и капельных лент.

Вода подается к корням растений только там, где проходит лента. Листья растений остаются сухими. К преимуществам этой системы автополива относится экономный расход воды, создание некомфортных растений для сорняков.

Дождевание

При монтаже такой системы автополива влага распыляется на растения сверху с помощью специальных распылителей, неподвижных или вращающихся. Подача воды осуществляется по шлангу из бака или водопровода. Диаметр насадок подбирается таким образом, чтобы участки полива перекрывались и не оставалось сухих мест. На входе в систему монтируется фильтр очистки воды и электромагнитный клапан. Нужное давление в системе полива создается за счет насоса. Режимы полива вносятся в контроллер, который в нужное время включает и выключает подачу воды.

1 — дуга теплицы, 2 — каркас, обтянутый пленкой, 3 — ящики с рассадой, 4 — труба, 5 — заглушка, 6 — компенсирующая петля, 7 — туманообразователи, 8 — переходник (муфта), 9 — труба из ПВД, 10- насос, 11 — фильтр грубой очистки, 12 — электроклапан, 13 — контроллер.

Этот способ полива является самым эффективным для выращивания овощных культур, которым нужна повышенная влажность. Систему дождевания не рекомендуется устанавливать в теплицах, где выращиваются томаты, баклажаны, лук.

Подземный капельный полив

Система внутрипочвенного полива состоит из источника воды, транспортного трубопровода, капельных линий, соединительных элементов и заглушек, кранов и фильтра. Она может быть автоматизирована частично или полностью. Перфорированные трубы укладываются в траншеи по линиям посадки растений. Дно каждой траншеи засыпают гравием и застилают ПЭТ пленкой для того, чтобы вода не уходила в нижние слои почвы и не размывала грунт. Для автоматизации системы внутрипочвенного полива используются электромагнитные клапаны, контроллеры, датчики.

Среди преимуществ системы подземного капельного полива можно выделить малый расход воды, сохранение в теплице оптимального уровня влажности. На поверхности грунта не образуется твердая корка, которую нужно рыхлить. В межсезонье такая система может использоваться для обогрева теплицы паром или водой.

Конструкция систем полива

Если вы решили сделать автополив в теплице своими руками, нужно разобраться — какие комплектующие нужны для ее монтажа. Несмотря на разный принцип действия поливные системы состоят практически из одинаковых элементов.

Основные детали, которые применяются для сборки системы автополива:

• Источник воды. Вода в систему полива поступает из водопровода, скважины, колодца, бака, бочки или любого другого резервуара. Вода для полива должна иметь температуру окружающей среды, поэтому лучше использовать накопительную емкость, так как водопроводная слишком холодная для полива. В бак удобно добавлять жидкие удобрения.
• Насос. Вода в систему капельного полива может поступать самотеком из емкости, расположенной на возвышении — подставке или стойке, и этого давления будет достаточно для функционирования системы. Если забор воды осуществляется из скважины илим колодца, то потребуется приобрести насос. Чтобы большое давление не повредило шланги, капельные ленты и распылители, после насоса на водопроводную трубу ставится редуктор.
• Фильтр грубой очистки. С его помощью вода очищается от мусора и тяжелых примесей. Фильтр может быть угольным, бумажным или сетчатым металлическим.
• Запорно-регулирующая арматура. Это автоматический электромеханический клапан, который обеспечивает подачу воды по сигналу датчика или контроллера. С помощью электромагнитного устройства открывается или перекрывается поток воды.
• Таймеры или контроллеры. Таймер позволяет включать и выключать полив в соответствии с установленной программой. Контроллеры в сочетании с датчиками влажности температуры позволяют сделать теплицу абсолютно автономной. По сигналу прибора срабатывают клапаны и приводы, которые открывают или перекрывают подачу воды, поднимают или опускают форточки.
• Система труб. Для монтажа систем орошения используются трубы из ПВХ, полипропилена, нержавеющей стали, металлопластика.

Как собрать систему полива, работающую в автоматическом режиме

Чтобы собрать рабочую систему полива, рекомендуется нарисовать подробную схему, а не делать все «на глазок». Нужно снять и записать все размеры — расстояние от источника воды до теплицы, точные размеры теплицы, шаг посадки растений на грядках, длину рядов и расстояние между ними. Такой подход позволяет максимально точно рассчитать метраж труб и капельной ленты, количество распылителей и фитингов.

Можно приобрести готовую автоматическую поливочную систему, смонтировать систему полива капельного или аэрозольного типа, или собрать простую поливную сеть из подручных средств.

Полив из пластиковых бутылок

Для монтажа системы полива потребуются подпорки, крепеж, прочная бечевка, пластиковые бутылки.

В корпусе каждой бутылки с помощью раскаленного шила проделывается нужное количество отверстий. Бутылки подвешивают над грядками на веревке или устанавливают рядом с растениями, укрепляя подпорками. Для наземного полива потребуется укомплектовать бутылки трубочками из пластика длиной 10-15 см. Для этого можно взять медицинскую капельницу. Отрегулировать скорость подачи воды можно за счет количества и диаметра отверстий. Главные преимущества этого вида полива — доступность материалов, простой и быстрый монтаж.

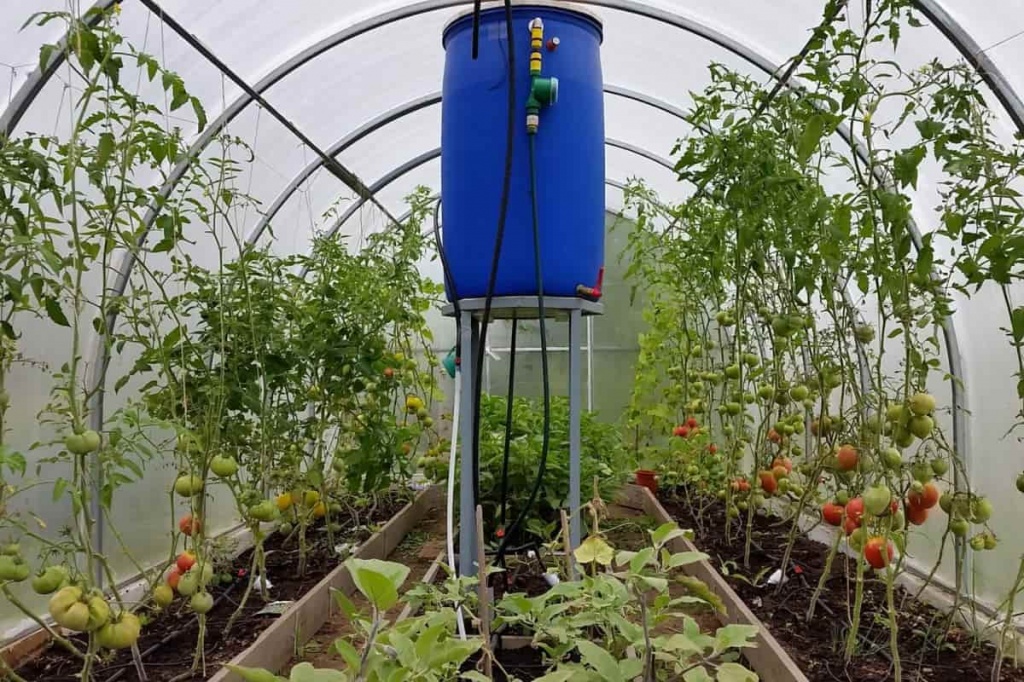

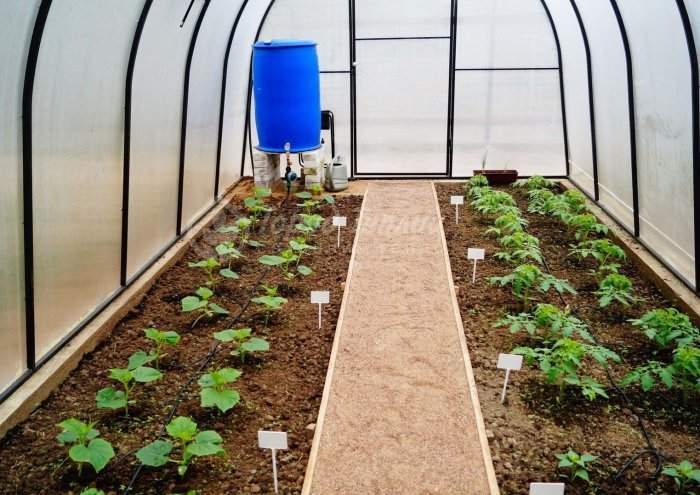

Капельный полив из бочки

Это более сложная в исполнении, но и более эффективная и удобная система полива. Для монтажа понадобится пластиковая или металлическая бочка, трубы, капельная лента, кран-клапан, фильтр, фитинги — тройники, заглушки, переходники, соединительные элементы.

Монтажные работы выполняются в следующем порядке:

• бочку устанавливают на прочную неподвижную опору высотой 1,0-1,5 м;
• в стенке корпуса проделывается три отверстия — верхнее для присоединения подачи воды, среднее для ее подачи, нижнее для аварийного слива и очистки емкости от накопившегося мусора;
• к отводящей трубе с помощью коннекторов присоединяются капельные ленты;
• концы труб и лент заглушаются заглушками.

Система дождевания

Для сборки системы аэрозольного распыления нужна емкость, трубы из пластика высокого давления, насадки-распылители, крепеж, соединительные муфты, заглушки, насос, фильтр, запорная арматура, контроллер и датчик влажности воздуха.

Порядок выполнения монтажных работ:

• к емкости подсоединяют насос, клапан, систему фильтрации, отводящий трубопровод;
• к отводящей трубе с помощью соединительных фитингов подсоединяют навесную магистраль, которая устанавливается на подпорки вдоль рядов;
• концы отводящих труб заглушают заглушками;
• к элементу питания присоединяют насос и систему управления;
• выполняют настройку системы автоматики.

Внутрипочвенный капельный полив

Для системы внутрипочвенного полива нужен будет резервуар, «капельник» или трубы с перфорацией, фильтр, фитинги (соединительные муфты, тройники, концевые элементы).

Монтаж системы полива выполняется поэтапно:

• емкость устанавливается на возвышении и жестко фиксируется;
• к емкости присоединяются трубы;
• выполняется разводка системы отводящего трубопровода в траншеи поперек рядов;
• к трубам присоединяются капельные ленты, которые размещаются вдоль рядов растений;
• концы трубопровода и «капельников» закрывают концевыми элементами.

Готовые комплекты для монтажа

Можно приобрести систему, готовую к установке, в комплектацию которой входят все необходимые элементы. Монтаж выполняется по прилагаемой инструкции.

Выбирать систему полива нужно по следующим параметрам:

• Наличие датчиков. Для теплицы небольшого размера достаточно одного таймера, который обеспечивает включение и отключение подачи воды. Теплицу большой площади лучше укомплектовать датчиками температуры и влажности воздуха.
• Возможность удаленного контроля. Важным преимуществом является активация или деактивация систем полива и проветривания на расстоянии.
• Длина труб. При выборе системы нужно обращать внимание на длину труб и капельных лент, количество разбрызгивателей. Количества элементов, входящих в комплект, должно хватать на орошение всей теплицы.
• Вид фильтра. Лучшим выбором для теплицы на дачном участке будет система полива с фильтрами дискового типа. Такая система фильтрации не влияет на давление внутри системы и задерживает большую часть мусора.

Система орошения капельного типа КПК-4

Система капельного полива рассчитана на полив теплицы длиной 4 м. В комплект входит капельная лента 8 м, тройник и два угловых соединения. Нужно учитывать, что одна лента обеспечивает увлажнение почвы на 0,3 м по обе стороны от линии прокладки.

Комплектация и технические характеристики:

• «капельник» протяженностью 8 м с пропускной способностью 1,4 л/час;
• уголки CШ-У15TT — 2 шт;
• тройник CШ-У15TТ — 1 шт;
• стопорное кольцо — KПK-24-002 — 2 шт.

К преимуществам готовой системы полива относится высокое качество капельной ленты, простой монтаж, доступная стоимость комплекта. Единственный минус системы KПК-4 — комплект рассчитан на теплицу малой площади.

В каком месте лучше установить теплицу?

При выборе места для установки теплицы необходимо учитывать несколько факторов, таких как:

1. Освещение: теплицу следует устанавливать на участке, где она получит максимально возможное количество солнечного света. Лучшее расположение теплицы — южная или юго-восточная сторона.

2. Защита от ветра: теплица должна быть защищена от сильных ветров, которые могут повредить конструкцию теплицы и уничтожить растения.

3. Ровный грунт: необходимо выбрать место с ровной поверхностью, чтобы избежать наклона теплицы и проблем с дренажем.

4. Доступ к воде: необходимо обеспечить доступ к воде для полива растений в теплице.

5. Близость к дому: удобно, если теплица расположена рядом с домом, чтобы можно было быстро и легко добираться до нее в любое время года.

6. Защита от животных: если на участке обитают животные, необходимо предусмотреть защиту теплицы от них, например, установить забор или сетку.

Таким образом, лучшее место для установки теплицы — это ровный участок с хорошей освещенностью, защищенный от ветра, с близким доступом к воде и в надежной защите от животных.
