Смотровая яма в гараже: теория и размеры (Часть 1) — Опыт участников сообщества «Гараж Мечты» на DRIVE2
Существует несколько нормативных документов, которые подробно описывают оборудование смотровых ям, предназначенных для обслуживания автомобилей. Преимущественно эти документы рассматривают вопросы организации систем вентиляции и освещения на крупных автосервисах. Вот эти нормативы:
ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;
ВСН 01–89 «Предприятия по обслуживанию автомобилей»;
ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;
МГСН 5.01–94 «Стоянки легковых автомобилей»;
ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».
Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.
Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.
Ширина смотровой ямы зависит от размеров вашей колесной пары. Просто измерьте расстояние между внутренними сторонами шин и вычтите по 20 см с каждого конца. Учтите, что в будущем вы можете захотеть поменять автомобиль или организовать свое дело. Тогда при закладке ширины смотровой ямы в гараже полезно будет ориентироваться на средние значения. Промежуток 75-80 см подходит для большинства легковых моделей, даже микролитражек.
Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.
Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.
А вот глубина смотровой ямы в гараже зависит прежде всего от роста хозяина. Для удобства движения при ремонте зазор между поверхностью и днищем автомобиля нужен в пределах 25-30 см. Наименьшая высота смотровой ямы — это рост владельца плюс 10-15 см. В процессе рытья котлована лучше выкопать его чуть больше, чем заложено планом. Трудно заранее сказать, какой слой гидроизоляции понадобится на полу. В заглубленной траншее всегда можно поднять настил на нужную высоту. Если глубина смотровой ямы окажется недостаточной, придется ходить полусогнувшись.
размеры смотровой ямы в гараже
Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

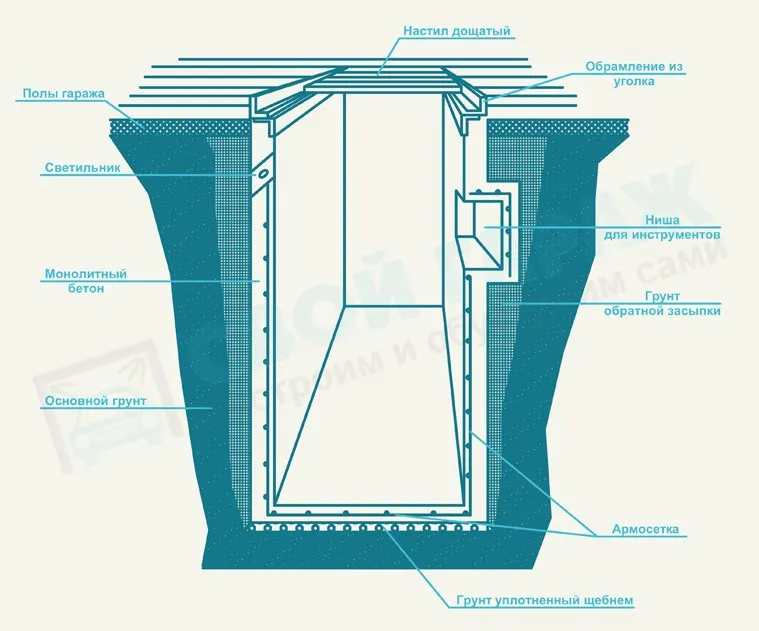

чертеж смотровой ямы в гараже
По периметру на уровне пола в опалубку закладывается страховочная рейка. Ее можно сварить из металлического уголка 60 мм. Барьер не даст колесам провалиться в дыру и защитит углубление от воды на полу. Он же служит опорой для досок настила, закрывающего яму.
Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно.
При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.
Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.
Сколько квадратных метров нужно для парковки?
Минимальный размер парковочного места зависит от местных правил и нормативов, которые могут различаться в зависимости от страны, региона и города. Однако, обычно для легковых автомобилей рекомендуется использовать парковочные места размером от 2,5 до 3,3 метров в ширину и от 4,5 до 6 метров в длину.
Для парковки одного автомобиля необходимо, как минимум, 2,5 метра в ширину и 4,5 метра в длину, что составляет 11,25 квадратных метров. Однако, для обеспечения безопасности и удобства парковки, также необходимо учитывать дополнительное пространство для открытия дверей, маневрирования и маневра въезда и выезда с парковочного места.
Таким образом, общий размер зоны, необходимой для парковки одного автомобиля, может составлять от 15 до 20 квадратных метров. Однако, если речь идет о местах для парковки на многоквартирных или коммерческих объектах, то иногда используются большие парковочные места, например, для инвалидных автомобилей, грузовиков или автобусов. В этом случае размеры парковочного места и общая площадь, необходимая для парковки, могут быть значительно больше.
