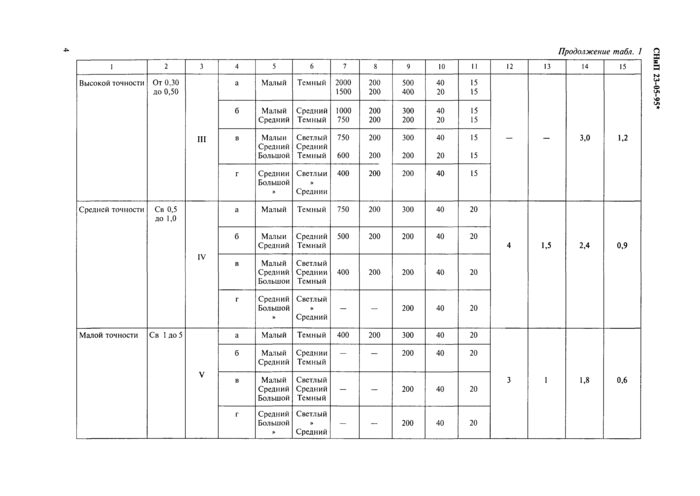

Разряд зрительной работы Отношение минимального размера объекта различения к расстоянию от этого объекта до глаз работающего Минимальная освещенность в горизонтальной плоскости, лк IX Менее 0,05 · 10-2 50 X От 0,5 · 10-2 до 1 · 10-2 30 XI Св. 1 · 10-2 “ 2 · 10-2 20 XII “ 2 · 10-2 “ 5 · 10-2 10 XIII “ 5 · 10-2 “ 10 · 10-2 5 XIV “ 10 · 10-2 2 Примечание — При опасности травматизма для работ XI-XIV разрядов освещенность следует принимать по смежному, более высокому разряду.
7.16 Горизонтальную освещенность площадок предприятий в точках ее минимального значения на уровне земли или дорожных покрытий следует принимать по табл. 8.
7.17 Наружное освещение должно иметь управление, независимое от управления освещением внутри зданий.
7.18 Для ограничения слепящего действия установок наружного освещения мест производства работ и территорий промышленных предприятий высота установки светильников над уровнем земли должна быть:
а) для светильников с защитным углом менее 15° — не менее указанной в табл. 9;
б) для светильников с защитным углом 15° и более — не менее 3,5 м при любых источниках света.
Допускается не ограничивать высоту подвеса светильников с защитным углом 15° и более (или с рассеивателями из молочного стекла без отражателей) на площадках для прохода людей или обслуживания технологического (или инженерного) оборудования, а также у входа в здание.
7.19 Высота установки светильников рассеянного света должна быть не менее 3 м при световом потоке источника света до 6000 лм и не менее 4 м при световом потоке более 6000 лм.
7.20 Отношение осевой силы света Iмакс, кд, одного прибора (прожектора или наклонно расположенного осветительного прибора прожекторного типа) к квадрату высоты установки этих приборов Н, м2 в зависимости от нормируемой освещенности не должно превышать значений, указанных в табл. 10.
7.21 Для освещения помещений следует предусматривать, как правило, разрядные лампы. В случае невозможности или технико-экономической нецелесообразности применения разрядных ламп, а также для обеспечения архитектурно-художественных требований допускается предусматривать лампы накаливания.
Выбор источников света по цветовым характеристикам следует производить на основании приложения Ж.
7.22 Нормы освещенности, приводимые в табл. 2, следует повышать на одну ступень шкалы освещенности в следующих случаях:
а) при работах А—В разрядов при специальных повышенных санитарных требованиях (например, в некоторых помещениях общественного питания и торговли);
б) при отсутствии в помещении с постоянным пребыванием людей естественного света;
в) при повышенных требованиях к насыщенности помещения светом для зрительных работ разрядов Г — Е (зрительные и концертные залы, фойе уникальных зданий и т.п.);
г) при применении системы комбинированного освещения административных зданий (кабинеты, рабочие комнаты, читальные залы библиотеки);
д) в помещениях, где более половины работающих старше 40 лет.
7.23 Нормы освещенности, приведенные в табл. 2, следует снижать по шкале освещенности в следующих случаях:
а) на одну ступень для разрядов Г — Е при использовании люминесцентных ламп улучшенной цветопередачи (ЛЕЦ, ЛТБЦЦ, ЛТБЦТ, КЛТБЦ) при условии сохранения нормы по коэффициенту пульсации;
б) на две ступени для всех разрядов при использовании ламп накаливания, в том числе галогенных.
7.24 В установках декоративно-художественного освещения помещений общественных зданий с разрядами зрительных работ Г — Е допускается выбор уровня освещенности в соответствии с архитектурными требованиями, при этом для обеспечения возможности свободной ориентировки в помещении наименьшая освещенность условной горизонтальной поверхности должна быть не менее 75 лк при разрядных лампах и 30 лк при лампах накаливания.
В помещениях, где необходимо обеспечить цилиндрическую освещенность, средневзвешенный по поверхности коэффициент отражения стен должен быть не менее 40%, а потолка — не менее 50%.
7.25 В помещениях общественных зданий, как правило, следует применять систему общего освещения. Допускается применение системы комбинированного освещения в помещениях административных зданий, где выполняется зрительная работа А — В разрядов (например, кабинеты, рабочие комнаты, читальные залы библиотек и архивов и т.п.). При этом нормируемая освещенность на рабочей поверхности повышается согласно п. 7.22, а освещенность от общего освещения должна составлять не менее 70 % значений по табл. 2.
На предприятиях бытового обслуживания в сопутствующих помещениях производственного характера, где выполняются зрительные работы 1—IV разрядов (например, помещения ювелирных и граверных работ, ремонта часов, теле- и радиоаппаратуры, калькуляторов и т. д.) следует применять систему комбинированного освещения. Нормируемые освещенности и качественные показатели принимаются по табл. 1.
7.26 Показатель дискомфорта, регламентируемый для ограничения слепящего действия в осветительных установках по табл. 2, должен обеспечиваться у торцевой стены на центральной оси помещения на высоте 1,5 м от пола. Показатель дискомфорта не ограничивается для помещений, длина которых не превышает двойной высоты установки светильников над полом.
Коэффициент пульсации освещенности следует принимать по табл. 2.
7.27 Освещение лестничных клеток жилых зданий высотой более 3 этажей должно иметь автоматическое или дистанционное управление, обеспечивающее отключение части светильников или ламп в ночное время с таким расчетом, чтобы освещенность лестниц была не ниже норм эвакуационного освещения, приведенного в п. 7.63.
7.28 Освещение улиц, дорог и площадей с регулярным транспортным движением в городских поселениях следует проектировать исходя из нормы средней яркости усовершенствованных покрытий согласно табл. 11.
Освещение улиц, дорог и площадей городских поселений, расположенных в северной строительно-климатической зоне азиатской части России и севернее 66° северной широты в европейской части России, следует проектировать исходя из средней горизонтальной освещенности покрытий проезжей части согласно табл. 11.
Уровень освещения проезжей части улиц, дорог и площадей с переходными и низшими типами покрытий в городских поселениях регламентируется величиной средней горизонтальной освещенности, которая для улиц, дорог и площадей категории Б должна быть 6 лк, для улиц и дорог категории В при переходном типе покрытий — 4 лк и при покрытии низшего типа — 2 лк.
1 Категории улиц и дорог городов по функциональному назначению принимаются в соответствии с классификацией главы СНиП 2.07.01.
2 Дорожные покрытия относятся к усовершенствованным, переходным или низшим типам в соответствии с классификацией.
7.29 Средняя яркость покрытий тротуаров, примыкающих к проезжей части улиц, дорог и площадей, должна быть не менее половины средней яркости покрытия проезжей части этих улиц, дорог и площадей, приведенной в табл. II.
7.30 Отношение минимальной яркости покрытий к среднему значению должно быть не менее 0,35 при норме средней яркости более 0,6 кд/м2 и не менее 0,25 при норме средней яркости 0,6 кд/м2 и ниже.
Отношение минимальной яркости покрытия к максимальной по полосе движения должно быть не менее 0,6 при норме средней яркости более 0,6 кд/м2 и не менее 0,4 при норме средней яркости 0,6 кд/м2 и ниже.
7.31 Среднюю горизонтальную освещенность на уровне покрытия непроезжих частей улиц, дорог и площадей, бульваров и скверов, пешеходных улиц и территорий микрорайонов в городских поселениях следует принимать согласно табл. 12.
7.32 На главных пешеходных улицах исторических городов средняя полуцилиндрическая освещенность должна быть не менее 6 лк.
7.33 Среднюю горизонтальную освещенность территорий общественных зданий следует принимать по табл. 13.
7.34 Среднюю горизонтальную освещенность территорий парков, стадионов и выставок следует принимать по табл. 14.
7.35 Среднюю горизонтальную освещенность на уровне покрытия улиц, дорог, проездов и площадей сельских поселений следует принимать по табл. 15.
7.36 Освещенность участков автомобильных дорог общей сети в пределах сельских поселений следует принимать как для улиц категории Б в зависимости от типа дорожного покрытия по табл. 11 или в соответствии с п. 7.28 настоящих норм.
7.37 В проектах наружного освещения необходимо предусматривать освещение подъездов к противопожарным водоисточникам, если они расположены на неосвещенных частях улиц или проездов. Средняя горизонтальная освещенность этих подъездов должна быть, лк:
В проектах наружного освещения улиц и дорог категорий А и Б следует предусматривать освещение участков неосвещенных примыкающих улиц и дорог (по нормам освещения этих улиц и дорог) длиной 100 м.
7.38 Норма освещения трамвайных путей, расположенных на проезжей части улиц, должна соответствовать норме освещения улицы. Средняя горизонтальная освещенность обособленного трамвайного пути должна быть 6 лк.
7.39 Среднюю горизонтальную освещенность дорожного покрытия проезжей части городских транспортных тоннелей длиной более 60 м следует принимать в дневном режиме по табл. 16, а в вечернем и ночном режимах равной 50 лк. При длине тоннеля до 60 м средняя освещенность дорожного покрытия должна быть 50 лк во всех режимах.
7.40 Средняя горизонтальная освещенность покрытия проездов под путепроводами и мостами в темное время суток должна быть не менее 30 лк при длине проезда до 40м, а при большей длине принимается по нормам освещения тоннелей согласно п. 7.39.
7.41 На территориях заправки и хранения автомобилей среднюю горизонтальную освещенность следует принимать по табл. 17.
7.42 Отношение максимальной освещенности к средней должно быть при норме средней освещенности: св. 6 лк—не более 3:1, от 4 до 6 лк— не более 5:1, менее 4 лк— не более 10:1.
7.43 Нормы освещения разрешается увеличивать в столицах суверенных республик, городах-героях, исторических, курортных и портовых городах республиканского значения, а также в крупнейших и крупных городах:
а) на 0,2 — 0,4 кд/м2 — для осветительных установок улиц, дорог и площадей категорий А и Б с усовершенствованными типами покрытий;
б) до 20 лк— для осветительных установок непроезжих частей площадей категорий А и Б и предзаводских площадей, главных входов стадионов и выставок;
в) до 10 лк— для осветительных установок улиц и дорог категории Б с переходными типами покрытий и главных входов общегородских парков.
7.44 В ночное время допускается предусматривать снижение уровня наружного освещения городских улиц, дорог и площадей при нормируемой средней освещенности 4 лк, или средней яркости 0,4 кд/м2 и более путем включения не более половины светильников, исключая при этом выключения двух подряд расположенных, или с помощью регулятора светового потока разрядных ламп высокого давления до уровня не ниже 50 % номинального без отключения светильников.
Допускается с целью получения дополнительной экономии электроэнергии в вечернее и утреннее темное время суток снижать регулятором уровень освещения:
на 50 % при уменьшении интенсивности до 1/5 максимальной величины.
На улицах и дорогах при нормируемых величинах средней яркости 0,3 кд/м2 или средней освещенности 4 лк и менее, на пешеходных мостиках, автостоянках, пешеходных аллеях и дорогах, внутренних, служебно-хозяйственных и пожарных проездах, а также на улицах и дорогах сельских поселений частичное или полное отключение освещения в ночное время не допускается.
7.45 На улицах, дорогах и транспортных зонах площадей категорий А и Б показатель ослепленности для осветительных установок не должен превышать 150.
Для осветительных установок улиц и дорог категории В, а также осветительных установок, уровень освещения которых регламентируется нормами горизонтальной или полуцилиндрической освещенности, наименьшая высота расположения светильников по условиям ограничения ослепленности должна приниматься по табл. 10.
Светильники наружного освещения, установленные на стенах зданий, не должны засвечивать окна жилых зданий.
7.46 В установках наружного освещения следует использовать светильники с разрядными источниками света высокого давления, в том числе для установок освещения улиц и дорог с транспортным движением — преимущественно с натриевыми лампами высокого давления.
7.47 Высота размещения световых приборов на улицах, дорогах и площадях с трамвайным и троллейбусным движением должна приниматься согласно СНиП 2.05.09.
7.48 Минимальная высота установки светильников в парапетах мостов и путеводов не ограничивается при условии обеспечения защитного угла не менее 10° и исключения возможности доступа к лампам без применения специального инструмента.
7.49 В транспортных тоннелях должны применяться светильники с защитным углом не менее 10°. Высота их расположения должна быть не менее 4 м.
7.50 В пешеходных тоннелях должны использоваться светильники с защитным углом не менее 15°:
с лампами ДНаТ (ДНаС) мощностью до 110 Вт; с лампами ДРЛ мощностью до 125 Вт.
7.51 Среднюю яркость при архитектурном освещении фасадов зданий и сооружений следует принимать по табл. 18.
Нормы яркости принимаются одинаковыми при любых источниках света.
7.52 При равномерном освещении фасадов с гладкой поверхностью отношение максимальной яркости к минимальной не должно превышать 3:1; а при рельефной отделке — 5:1.
При акцентировании светом отдельных элементов фасадов или при системе неравномерного их освещения величина неравномерности яркости не регламентируется.
7.53 При проектировании осветительной установки коэффициент отражения строительных и облицовочных материалов следует измерять или принимать по табл. 19.
7.54 Среднюю яркость памятников в главной вертикальной плоскости следует принимать по табл. 18. Яркость в других плоскостях устанавливается в зависимости от художественного эффекта.
7.55 При освещении наружных витрин среднюю вертикальную освещенность на высоте 1,5 м от уровня тротуара следует принимать по табл. 20.
Для витрин со светлыми товарами (фарфор, белье и т.п.) вертикальная освещенность, указанная в табл. 20, должна понижаться на одну ступень, а для витрин с темными товарами (ткани, меха, инструменты и т.п.) — повышаться на одну ступень.
Для выделения светом отдельных экспонатов следует предусматривать дополнительное освещение приборами с концентрированной кривой силы света.
7.56 Величину средней яркости рекламной панели из светорассеивающего материала, подсвечиваемого изнутри, следует принимать не менее 300 кд/м2, при этом отношение максимальной яркости к минимальной должно быть не более 3:1.
7.57 Величину средней освещенности поверхности освещаемой афиши, плаката или стенда следует принимать 200 лк при коэффициенте отражения полотна 0,4—0,2 и 100 лк при коэффициенте 0,8 — 0,5. Отношение максимальной освещенности к минимальной должно быть не более 5:1.
7.58 Максимальная яркость рекламного объекта в наиболее ярком месте не должна превышать значений, приведенных в табл. 21.
7.59 Все части газосветных установок, расположенных вне витрин, должны находиться на высоте не менее 3 м над уровнем тротуара.
7.60 Аварийное освещение разделяется на освещение безопасности и эвакуационное.
7.61 Освещение безопасности следует предусматривать в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать: взрыв, пожар, отравление людей; длительное нарушение технологического процесса;
нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ и т.п.;
7.62 Эвакуационное освещение в помещениях или в местах производства работ вне зданий следует предусматривать: в местах, опасных для прохода людей; в проходах и на лестницах, служащих для эвакуации людей, при числе эвакуирующихся более 50 чел;
по основным проходам производственных помещений, в которых работают более 50 чел;
в производственных помещениях с постоянно работающими в них людьми, где выход людей из помещения при аварийном отключении нормального освещения связан с опасностью травматизма из-за продолжения работы производственного оборудования;
в помещениях общественных и вспомогательных зданий промышленных предприятий, если в помещениях могут одновременно находиться более 100 чел;
в производственных помещениях без естественного света.
7.63 Освещение безопасности должно создавать на рабочих поверхностях в производственных помещениях и на территориях предприятий, требующих обслуживания при отключении рабочего освещения, наименьшую освещенность в размере 5 % освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и не менее 1 лк для территорий предприятий. При этом создавать наименьшую освещенность внутри зданий более 30 лк при разрядных лампах и более 10 лк при лампах накаливания допускается только при наличии соответствующих обоснований.
Эвакуационное освещение должно обеспечивать наименьшую освещенность на полу основных проходов (или на земле) и на ступенях лестниц: в помещениях — 0,5 лк, на открытых территориях — 0,2 лк.
Неравномерность эвакуационного освещения (отношение максимальной освещенности к минимальной) по оси эвакуационных проходов должна быть не более 40 : 1.
Светильники освещения безопасности в помещениях могут использоваться для эвакуационного освещения.
7.64 Для аварийного освещения (освещения безопасности и эвакуационного) следует применять:
б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5° С и при условии питания ламп во всех режимах напряжением не ниже 90 % номинального;
в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения питающего напряжения, так и в холодном состоянии.
7.65 В общественных и вспомогательных зданиях предприятий выходы из помещений, где могут находиться одновременно более 100 чел., а также выходы из производственных помещений без естественного света, где могут находиться одновременно более 50 чел. или имеющих площадь более 150 м2 должны быть отмечены указателями.
Указатели выходов могут быть световыми, со встроенными в них источниками света, присоединяемыми к сети аварийного освещения, и не световыми (без источников света) при условии, что обозначение выхода (надпись, знак и т.п.) освещается светильниками аварийного освещения.
При этом указатели должны устанавливаться на расстоянии не более 25 Дополнительно должны быть отмечены указателями выходы из коридоров и рекреаций, примыкающих к помещениям, перечисленным выше.
7.66 Осветительные приборы аварийного освещения (освещения безопасности, эвакуационного) допускается предусматривать горящими, включаемыми одновременно с основными осветительными приборами нормального освещения и не горящими, автоматически включаемыми при прекращении питания нормального освещения.
7.67 Охранное освещение (при отсутствии специальных технических средств охраны) должно предусматриваться вдоль границ территорий, охраняемых в ночное время. Освещенность должна быть не менее 0,5 лк на уровне земли в горизонтальной плоскости или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы.
При использовании для охраны специальных технических средств освещенность следует принимать по заданию на проектирование охранного освещения.
Для охранного освещения могут использоваться любые источники света, за исключением случаев, когда охранное освещение нормально не горит и автоматически включается от действия охранной сигнализации или других технических средств. В таких случаях должны применяться лампы накаливания.
7.68 Область применения, величины освещенности, равномерность и требования к качеству для дежурного освещения не нормируются.
