Собственноручная прозвонка — простой метод выполнения
В далекие времена, когда провода жгутов были длинными, и при падении устройства с стола могла появиться трещина на печатной плате… Именно тогда большой популярностью пользовались разнообразные способы «прозвонки». Рассмотрим подробнее, как можно самостоятельно выполнить «прозвонку».

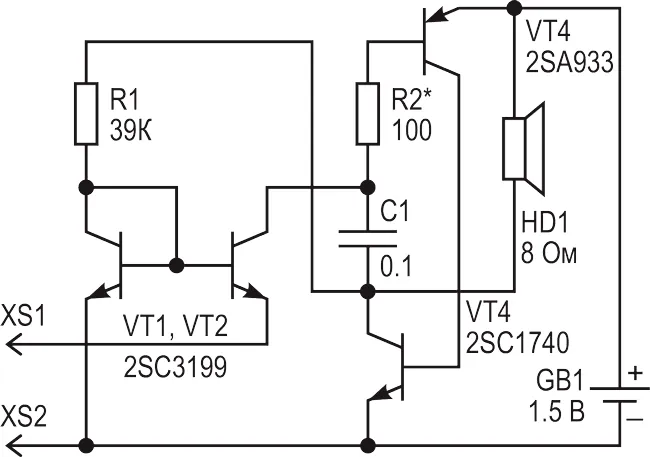

Устройство предназначено для оценки проводимости электрических цепей, дорожек печатных плат «на слух». Чем выше проводимость цепи, тем выше тон звукового сигнала. В приведенной схеме ток через проверяемую цепь не может быть более 30 мкА, так что она безопасна для любых элементов. Ток потребления при разомкнутых щупах – те же 30 мкА, и выключатель не нужен, так как ток саморазряда батареи находится в том же диапазоне. Громкость, в небольших пределах, регулируется номиналом резистора R2 (от 0 до 1 кОм). Следует помнить, что при увеличении громкости увеличивается и ток потребления при замкнутых щупах.

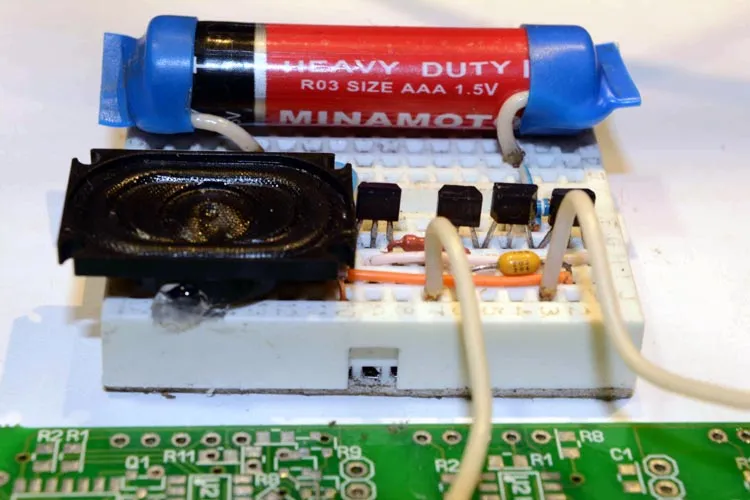

В случае использования батареи с небольшой емкостью (и малыми габаритами) от резистора можно отказаться. Транзисторы любые кремниевые. Применение SMD элементов, динамика сотового телефона и миниатюрного элемента питания позволяет выполнить прибор в «карандашном» варианте. На контактной макетной плате конструкцию можно собрать за несколько минут. Зависимость частоты сигнала от сопротивления цепи показана в таблице (для R2 = 0).
| RX | F, Гц | IП, мА |
| 0 | 320 | 10 |
| 100 | 300 | 8.6 |
| 1К | 180 | 6.3 |
| 10К | 56 | 2.0 |
| 99К | 12 | 0.5 |
| ∞ | 0 | 0.03 |
Возможно, в некоторых случаях будет удобнее пользоваться световой индикацией. Замените динамик параллельно соединенными красными или зелеными светодиодами и резистором порядка 1 кОм. Питание придется поднять до 3 В, но приятным будет то, что ток, потребляемый от батарей, упадет. Здесь чем выше сопротивление в проверяемых цепях, тем тусклее светит светодиод. При низкой проводимости цепи непрерывное свечение переходит в мигание.
