Собственноручный монтаж инфракрасного теплого пола: пошаговая инструкция.

24.10.2023

Монтаж инфракрасного теплого пола

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

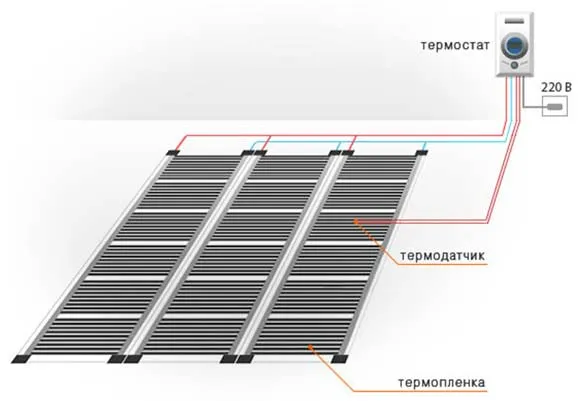

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве материала для отражения тепла допускается использовать покрытый металлизированной лавсановой или полипропиленовой пленкой материал. Разрежьте теплоизолирующую пленку на полосы нужной длины и уложите их так, чтобы лицевая сторона была сверху (с медной полосой обращенной вниз)…
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

— в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
— после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
— во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
— температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
— перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

— Материалы, необходимые для монтажа теплого пола Hot-Film.
— Плитка и материалы для укладки плитки.
— Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

1. Укладываем теплоотражающий материал.
2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

— Устанавливать пленку рядом с нагревательными приборами
— Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
— Устанавливать и подключать пленку без заземления
Использовать в качестве теплоотражающего материала алюминиевую фольгу
— Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
— Изгибать пленку на 90
— Использовать один отрезок пленки с потреблением более 10А

Как сделать инфракрасный теплый пол под линолеум?

Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.
Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.
Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.
Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.
Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.
Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.
