Соединительные методы и размеры профилей для гипсокартона

Про металлопрокат и металлические изделия

Металлические компоненты играют важную роль в создании и оформлении как жилых, так и промышленных зданий. Отделка и ремонт помещений также включают в себя использование металлических элементов, включая специальные металлические профили для каркаса, а также разнообразные металлические изделия в виде круглых и квадратных труб. Это особенно актуально при создании соединений профилей для гипсокартона и других отделочных материалов.

Металлопрокат в строительстве более разнообразен. Это арматура, уголки, швеллера, металлическая проволока, различные листы, двутавровые балки. Перевозка металлопроката достаточно дорога и большой выбор металлопроката у продавца важен для сокращения расходов и комплексного комплектования объекта. Нужен металлопрокат обратите внимание на — оператора на рынке металлопроката в Днепровском регионе.

О конструкциях из гипсокартона

Все конструкции из гипсокартона строятся из четырех основных видов профилей: стоечных и направляющих профилей для перегородок из гипсокартона и направляющих и потолочных профилей для потолков из гипсокартона.

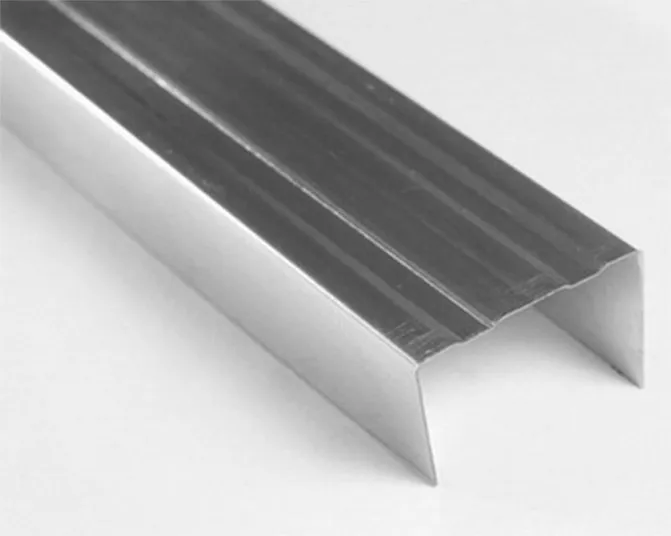

В сечении профили для гипсократона это буква П, соответственно у профилей есть одна стенка и две полки. У направляющих профилей, как для потолков, так и для перегородок, полки ровные. У стоечных и силовых потолочных профилей полки профиля имеют загибы для усиления конструкции.

Соединяются профили двумя способами:

• С помощью специального инструмента, называемого просекатель;
• С помощью саморезов металл-металл. Саморезы маркируются, как LN, это прокалывающие саморезы и LB сверлящие саморезы.

В строительном плане профили для гипсокартона материал технологичный и соединять их можно очень разными способами. Часть способов соединения можно отнести к стандартным, и именно они указаны в технологических картах производителей профилей. Вторую часть способов соединения можно назвать не стандартными.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

1. ПН – направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер профиля нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.



2. ПНП (по другой маркировке – UD) – аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
3. ПС (он же CW) – применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш – после разработки четких эскизов с указанием всех данных.

К содержанию↑

Как соединять профили для гипсокартона стандартно и не стандартно

Под стандартными способами будем понимать соединение профилей при помощи специально выпускаемых соединительных элементов и приемов, рекомендованных производителями гипсокартона (Кнауф, Гипрок). Все другие способы соединения профилей назовем, нестандартными и техника таких соединений зависит лишь от фантазии монтажника.

В статье рассмотрим следующие типы соединений профилей:

• Удлинение профилей (внахлест и встык);
• Соединение профилей в углу конструкций;
• Т — и Х- образные соединения профилей.

Соединение профиля для гипсокартона между собой. Способы соединения

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель, до которого и сдвигаются профиля.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Иногда требуется соединить профили неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения профилей, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Удлинение профилей

При монтаже крупногабаритных конструкций приходится соединять, как потолочные, так и стоечные профили. При удлинении профили можно соединить встык или внахлест. Для соединения встык применяются специальные стандартные соединители. Они накладываются на стыковое соединение профилей и закрепляются саморезами.

Для соединения стоечных профилей, вместо стандартных соединителей, можно использовать кусок стоечного профиля (ПС). Он также накладывается на стыковое соединение профилей и закрепляется саморезами. При таком соединении важно соблюсти длину накладываемого профиля.

Соединение профилей в углу конструкции

Монтируя каркасы для короба или шкафа из гипсокартона, встает задача, соединить направляющие и стоечные профили на углу конструкции.

Если для каркаса используются, только стоечные профили они легко вставляются друг в друга и соединяются между собой саморезами (фото 1) или просекателем (фото 2) в трех местах (вверху, посередине и внизу).

Небольшие конструкции из гипсокартона типа короб для труб или экран для батарей можно монтировать полностью из направляющих профилей (ПН 50×27). Два направляющих профиля соединяются в углу аналогично стоечным, только у одного профиля срезаются загнутые края полок. Повторюсь, профили для гипсокартона достаточно технологичны и в соединении профилей можно, проявить фантазию. Главное, чтобы полученная конструкция была крепкой и устойчивой.

Как соединять профили для потолка из гипсокартона

Профили для потолка из гипсокартона в конструкциях каркаса приходится удлинять и соединять, под углом 90°. Удлинение потолочных профилей ПП (60х27) производится при помощи специальных удлинителей.

Перекрестное соединение потолочных профилей производится при помощи специальных соединителей. Соединение профилей потолочных в потолке одноуровневом производится соединителем одноуровневым для потолочных профилей ПП 60/27, простое название «краб».

Соединение профилей в двухуровневом потолке производится двухуровневым соединителем. Его можно поворачивать вдоль своей оси на нужный угол соединения.

Надежные стены: как качественно соединять оцинкованный профиль для гипсокартона

Как уже было написано, длина реек составляет три метра, но этого бывает недостаточно и их приходится компоновать. Делать это можно не только по длине, но и под определенным углом. Рассмотрим детальнее все доступные способы.

Как удлинить стоечные элементы

Сделать стоечную деталь нужной длины можно тремя способами:

• внахлест на длину 50-100 см;
• встык при помощи третьего отрезка профиля;
• встык при помощи направляющей планки.

Перед тем, как соединять профиль для гипсокартона указанными методами, следует приобрести специальные саморезы прокалывающего действия LN или же самосверлящие LB Build длиной 9,5мм. Как вариант можно использовать в этих же целях просекатель, если, конечно, таковой имеется.

Удлинение потолочных профильных элементов

Данный вид профилей 60х27 мм группируется специальным соединителем. Он вставляется непосредственно на стыке двух металлических планок внутрь CD. В целях дополнительной жесткости следует сбоку зафиксировать деталь саморезами. Особенности некоторых потолочных каркасов требуют соединений направляющих под углом 90°, причем по проекту они могут пересекаться в разных уровнях.

Каждый, кто наблюдал потолочный монтаж профиля под гипсокартон на видео, мог обратить внимание на специальные соединители, которые мастера называют в обиходе «крабами». С их помощью производится стыковка планок в одной плоскости. В каталогах производителей эта деталь значится как «одноуровневый соединитель ПП 60/27».

Перекрестное крепление элементов каркаса в разных уровнях возможно не только под углом 90°, но под любым нужным углом. Это возможно при использовании следующих комплектующих:

• односторонний соединитель ПП 60/27;
• двухуровневый соединитель ПП 60/27;
• поворотный соединитель ПП 60/27.

Т-образное соединение

Такой способ часто необходим при сборке не только потолочных, но и напольных конструкций и перегородок из ГКЛ. Суть приема заключается в обрезании ножницами по металлу бортов одного из профильных составляющих, обрезка осуществляется на 30-50 мм. Стоит отметить, что бортики не удаляются, а загибаются под прямым углом и прикручиваются к основному звену.

Как собрать угловой соединитель под углом самостоятельно

Многие застройщики перед тем, как соединять металлический профиль для гипсокартона под нужным углом, предпочитают сходить в ближайший строительный магазин и купить специальный угловой соединитель. Однако это не всегда возможно, да и сделать его самому не представляет никаких проблем – принцип прост:

• отрезать нужный кусок направляющего элемента;
• в бортиках сделать V-образный вырез;
• согнуть деталь на необходимый угол.

Поскольку размеры стоечного звена несколько меньше направляющего, то два стоечных профиля свободно станут в самодельный соединитель. Узел фиксируется саморезами. При необходимости создания острого угла бортики также подрезаются под углом.

( 2 оценки, среднее 4.5 из 5 )

Какие бывают виды профилей для гипсокартона?

Для гипсокартона существует несколько видов профилей, которые используются в зависимости от конкретной задачи и условий монтажа:

1. Потолочный профиль — используется для крепления гипсокартонных листов к потолку. Бывает двух типов: CD (профиль с одной продольной стенкой) и UD (профиль с двумя продольными стенками).

2. Стойкая система — используется для создания перегородок и стен. Включает в себя стойки, связи и другие элементы.

3. Уголок — используется для закрытия углов между стенами и потолком или между стенами.

4. Полоса для звукоизоляции — используется для уменьшения шума, который передается через гипсокартон.

5. Подвесной профиль — используется для крепления потолочных панелей к потолку.
