Солнечные батареи для отопления дома: обогрев тепловыми панелями, радиаторы, теплый пол, коллекторы
Развитие альтернативных источников энергии и снижение цены на технологии привели к их увеличению в популярности у владельцев частных домов. Инновационные методы энергетики позволяют использовать в качестве источника бесконечные и экологически чистые природные ресурсы, такие как вода, ветер, и солнечные лучи.
Содержание:
- Способы применения солнечной энергии
- Достоинства и недостатки солнечного отопления
- Солнечные батареи для отопления
- Виды и конструкция солнечных панелей
- Эффективность
- Установка домашней солнечной электростанции
- Коллекторное отопление дома
- Плоская коллекторная установка
- Трубчатая коллекторная установка
- Повышение эффективности солнечных модулей
- Заключение

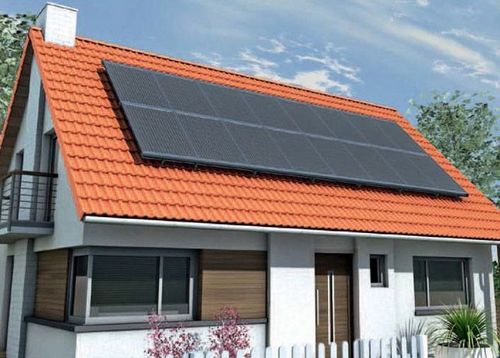

Для использования энергии Солнца используются солнечные батареи, которые накапливают и преобразуют полученный заряд в энергию необходимого типа. Такие устройства отлично подходят и для отопления частного дома – нужно лишь правильно собрать и настроить систему. О том, как использовать солнечные батареи для отопления дома, и пойдет речь в данной статье.
Способы применения солнечной энергии
Технологии, использующие солнечную энергию, кажутся новыми только на фоне более традиционных систем. Солнечное тепло уже давно активно перерабатывается в тепловую и электрическую энергию, особенно в тех странах, где Солнце светит круглый год. В северных странах с этим сложнее, но даже в таком случае солнечной энергии находится применение, ведь ее можно использовать как резервный энергоресурс.
Для сбора солнечной энергии используется два типа устройств:
- Солнечные батареи. Данные устройства накапливают собранную энергию и позволяют использовать ее для питания электрических приборов. Солнечные батареи – это панели, на лицевой стороне которых установлены фотоэлементы, а с другой стороны располагается фиксирующий механизм. Солнечная батарея для обогрева дома не очень сложна конструктивно, поэтому такие элементы иногда собирают самостоятельно, но гораздо проще и надежнее покупать готовые устройства.

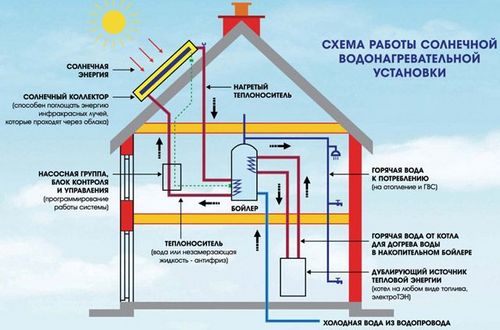

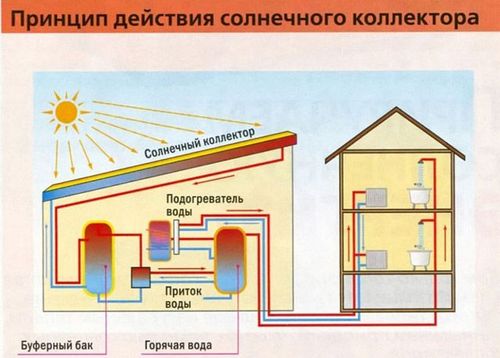

- Солнечные коллекторы. Этот тип устройств предназначен для включения в систему отопления. Такие конструкции представляют собой теплоизолированные короба, в которых проходит теплоноситель. Коллекторы устанавливаются на крыше или специальных щитах с той стороны здания, на которую попадает больше всего солнечных лучей. Чтобы эффективность впитывания энергии была более эффективной, системы делают поворачивающимися в соответствии с направлением солнечных лучей.
Разница между коллекторами и солнечными батареями видна из их конструкции. Коллекторы (гелиосистемы) используются непосредственно для нагрева теплоносителя, в то время как батареи собирают энергию для ее преобразования в электричество. Конечно, солнечные батареи для обогрева дома тоже можно использовать, но такая схема довольно неудобна, да и требовательна к погодным условиям – для нормального обогрева солнечных дней должно быть не менее 200 в году.
Достоинства и недостатки солнечного отопления
К достоинствам солнечных отопительных систем можно смело отнести следующие качества:
- Экологичность. Впитывание и преобразование солнечной энергии происходит без каких-либо выбросов вредных веществ, поэтому можно говорить о полной экологической чистоте таких систем.
- Автономность. Солнечное тепло обходится совершенно бесплатно, что позволяет не думать о текущем уровне цен на энергоносители и необходимости их подведения к своему частному дому.
- Экономичность. Комбинирование традиционного и альтернативного отопления позволяет неплохо сэкономить в процессе эксплуатации. Если же использовать только солнечное отопление, то все затраты сводятся к приобретению необходимых элементов системы и их обслуживанию.
- Доступность. Солнечные коллекторы и батареи не нужно согласовывать с какими-либо государственными органами, поскольку работа подобных систем автономна и не представляет какой-либо опасности.
Из недостатков главным образом выделяются следующие качества:
- Длительный период определения эффективности. Чтобы понять, насколько солнечная система эффективна и выгодна в конкретных условиях эксплуатации, ей необходимо проработать хотя бы 3 года.
- Высокая стоимость оборудования. Солнечные батареи и комплектующие к ним на сегодняшний день стоят довольно дорого, поэтому без существенных изначальных вложений обойтись не удастся.
- Зависимость от внешних условий. Если климат в географической локации, где установлены коллекторы, не отличается большим количеством солнечных дней, то установка солнечных устройств может даже оказаться нецелесообразной.
- Необходимость резервного отопления. Чтобы отопительная система была надежной, ее необходимо обязательно продублировать (дублирующим контуром обычно выступает именно солнечный обогрев).
- Требовательность к обслуживанию. Солнечные коллекторы нужно качественно обслуживать, постоянно проводя профилактические и очистительные работы. Запуск системы при отрицательных температурах возможен только в том случае, если она и сам дом имеют надежную защиту от холода.
Если достоинства солнечного оборудования кажутся слишком важными, а недостатки не критичны, то рассматриваемые устройства подойдут для обеспечения дома электричеством и теплом как нельзя лучше.

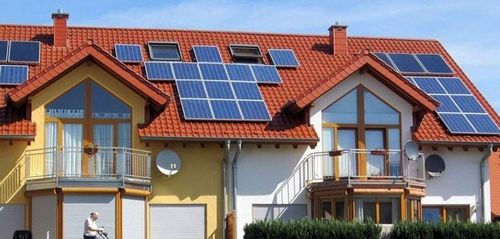

Солнечные батареи для отопления
Использование солнечных батарей для обустройства отопительной системы имеет ряд нюансов. Все дело в том, что такие устройства главным образом предназначены для сбора энергии, которая в дальнейшем преобразуется в электрическую. Чтобы сделать отопление на солнечных батареях, нужно будет собрать систему, подключенную к накопительному баку – именно в этом элементе конструкции будет осуществляться разогрев теплоносителя.
Чтобы понять, можно ли выгодно использовать солнечные батареи для отопления дома зимой, нужно рассмотреть виды данных устройств, их эксплуатационные особенности и способы использования.
Виды и конструкция солнечных панелей
Существует три основных типа солнечных батарей:
- Монокристаллические. Рабочим элементом таких устройств являются тонкие пластины, выполненные из чистого кремния, выращенного искусственным образом. КПД таких пластин в самом лучшем случае достигает 17-18%. Наиболее комфортная температура эксплуатации – от 5 до 25 градусов.
- Поликристаллические. Рабочий элемент – пластины, которые получается в результате постепенного охлаждения расплавленного кремния. Такой способ изготовления более прост по сравнению с предыдущим, но и КПД соответствующий – в лучшем случае он достигает 12%.
- Аморфные (пленочные). Для производства таких батарей кремний выпаривается и оседает тонкой пленкой на полимерной основе. Дешевизна производства и простота изготовления подобных устройств имеет прямую зависимость с эффективностью – КПД аморфных батарей не превышает 7%.

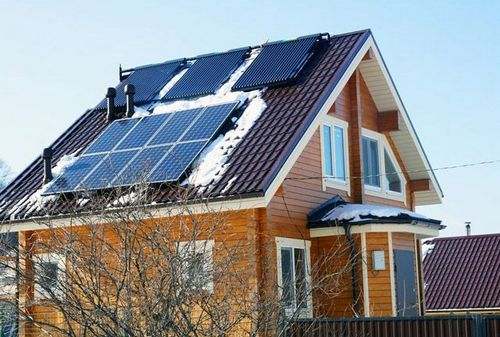

В странах с преимущественно холодным климатом чаще всего используются солнечные батареи, изготовленные с использованием монокристаллических рабочих элементов. Впрочем, выбор наиболее подходящего типа нельзя назвать очевидным – пленочные модули гораздо удобнее в установке, не предъявляют особых требований к основанию и обходятся на порядок дешевле.
Внешние элементы батарей предназначены для сбора и преобразования солнечной энергии, которая в дальнейшем будет перемещена в накопитель. Небольшие отдельные батареи вырабатывают около 100-250 Вт энергии, а сборные модульные конструкции площадь в 25-30 м2 позволяют обеспечить электроэнергией небольшое жилое здание. Чтобы использовать солнечные батареи для отопления дома, их площадь должна быть в несколько раз выше указанного значения.
Для преобразования солнечных лучей в электричество используется инвертор. Необходимость его установки связана с тем, что электрические приборы используют только переменный ток. Это же правило касается и электрического отопительного оборудования. Чтобы система обеспечивала дом энергией круглосуточно, ее необходим в обязательном порядке дополнить аккумуляторами, позволяющими запасаться электроэнергией.
Эффективность
Чтобы использовать солнечную энергию для отопления частного дома, гораздо проще будет собрать схему из коллекторов – но такая возможность есть не всегда, поэтому приходится рассматривать иные варианты. Например, вполне может быть так, что на участке уже установлена рабочая система из солнечных батарей, которая используется только для обеспечения дома электричеством и горячей водой.
Приобретать новое оборудование при таких условиях будет слишком невыгодно ввиду его высокой стоимости. Чтобы обеспечить обогрев дома солнечными батареями, оптимальным решением будет увеличение мощности системы модулей. Самый простой вариант – приобрести несколько дополнительных кремниевых панелей и подключение к системе отопительного котла, работающего за счет электричества.
Грамотное распределение электрической энергии позволит обеспечить как систему горячего водоснабжения, так и отопительный контур. Чтобы мощности хватало на все, потребуется немало солнечных батарей – автономные здания, использующие только солнечную энергию, обычно полностью покрыты фотоэлектрическими панелями. Зачастую приходится достраивать дополнительную конструкцию, на которую будут устанавливаться панели.
Определить эффективность солнечной системы до ее использования не получается, поэтому все расчеты получаются лишь приблизительными. Сложность предварительных расчетов связана с тем, что есть масса факторов, просчитать влияние которых на эффективность сбора энергии невозможно. Конечно, при наличии некоторого опыта можно провести более-менее точный расчет, но такой опыт есть лишь у профессионалов, специализирующихся на проектировании и установке солнечных систем.
Наибольшее влияние на эффективность системы оказывают следующие факторы:
- Нестабильность погоды – определить заранее количество солнечных дней невозможно даже в солнечных регионах, не говоря уж о северных краях;
- Нестабильное потребление энергии, которое также зависит от географического расположения здания, получающего тепло и электрическую энергию за счет солнечного света;
- Возможность выхода системы из строя – сложность конструкции свидетельствует о том, что она будет нередко ломаться, причем определить неисправность в некоторых случаях бывает затруднительно.
Узнать о том, насколько эффективны солнечные батареи, можно только после того, как они уже некоторое время использовались. По результатам анализа работы системы можно будет решить, есть ли необходимость в установке дополнительных фотоэлементов или аккумуляторов. Кроме того, стоит также оценить несколько дополнительных параметров – например, если потери тепла слишком велики, то оптимизировать работу системы можно за счет улучшения теплоизоляции всего дома.
Установка домашней солнечной электростанции
Самое простое решение, которое сразу приходит на ум – обратиться в компанию, которая специализируется на продаже и установке солнечных генераторов. Такое решение имеет массу преимуществ – специалисты смогут подготовить индивидуальный проект, наиболее подходящий для конкретных условий эксплуатации, а на приобретенное и установленное оборудование будет выдана гарантия. Недостаток подобного решения – слишком высокая стоимость работ.
Впрочем, собрать домашнюю солнечную электростанцию можно и самостоятельно, но для этого потребуется немалый опыт, а также солидные затраты труда и времени. Кроме того, нужно будет разобраться в том, какие элементы нужны для обустройства системы, и как они взаимодействуют между собой.

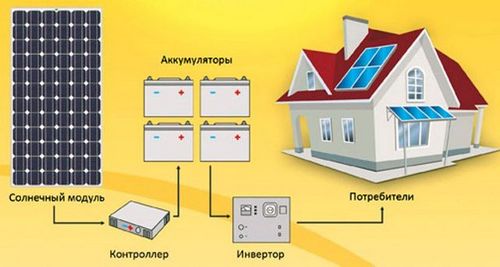

Набор элементов для монтажа солнечного отопления выглядит следующим образом:
- Комплект солнечных модулей;
- Аккумуляторная батарея;
- Контроллер заряда;
- Инвертор;
- Коммутация.
Аккумуляторы желательно подбирать так, чтобы у них были одинаковые характеристики. Хорошие аккумуляторы могут удерживать энергию около 3-4 дней, и этот параметр тоже нужно учитывать, как и тот факт, что в холодном помещении устройства разряжаются намного быстрее. Для суточного потребления в 2400 Вт-ч суммарная емкость батарей должна составлять не менее 1000 А-ч.
Инверторы, используемые для солнечных систем, имеют возможность синхронизировать фазу напряжения, в результате чего перевод 12 В в 220 В осуществляется без малейших задержек, поэтому электрические приборы не испытывают лишних нагрузок. Централизованные электросети таким качеством похвастать не могут, поэтому солнечные генераторы в этом плане гораздо удобнее и надежнее.
Смонтировав каждый элемент системы, работающей на солнечных батареях, необходимо закончить работу. Для этого нужно подключить к системе электрический накопитель, в котором будет происходить нагрев теплоносителя. Накопитель в дальнейшем соединяется с отопительным контуром здания, тем самым обеспечивая его обогрев – например, вполне можно запитать теплый пол от солнечной батареи достаточной мощности.
Коллекторное отопление дома
Конечно, собрать отопительную систему на солнечных батареях возможно, но гораздо удобнее и практичнее использовать элементы, изначально предназначенные для отопления – солнечные коллекторы. Такие устройства обеспечивают прямой нагрев воды за счет солнечной энергии, и никаких посредников в этой цепочке нет.
Существует два вида коллекторных конструкций:
- Плоские;
- Трубчатые.
Каждую систему необходимо рассмотреть подробнее, чтобы иметь возможность осознанно выбирать самый подходящий для конкретной ситуации вариант.

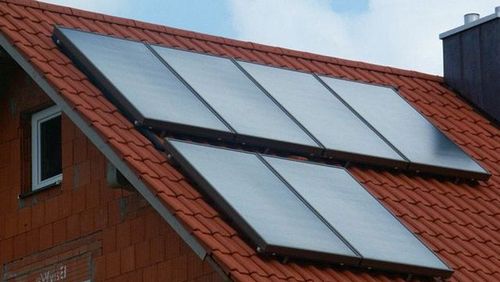

Плоская коллекторная установка
Конструктивно плоские солнечные радиаторы для отопления дома крайне просты. В некоторых случаях такие системы частично собираются опытными мастерами из подручных материалов. Конечно, полностью обойтись без готовых элементов очень сложно, но даже небольшая экономия при наличии должного опыта может оказаться оправданной.
Устройство плоского коллектора представляет собой утепленный металлический короб, в котором расположена впитывающая солнечную энергию пластина (чаще всего спрятанная под слоем черного хрома). Сверху эта часть конструкции накрывается герметичной прозрачной крышкой. Вода разогревается в трубках, которые расположены змейкой и подключены к пластине.
Подключать коллекторное отопление можно как по однотрубной, так и по двухтрубной схеме – существенных отличий в работе обеих схем нет. Гораздо более важным является способ циркуляции теплоносителя. Самотечные системы считаются невыгодными из-за низкой скорости перемещения воды по контуру. Принудительная циркуляция, которая обеспечивается за счет насоса, более эффективна, поэтому ее используют в подавляющем большинстве систем.

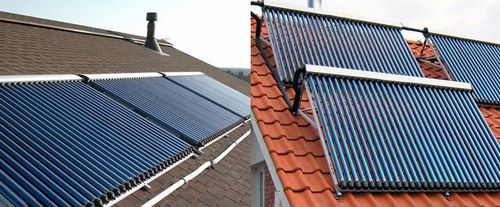

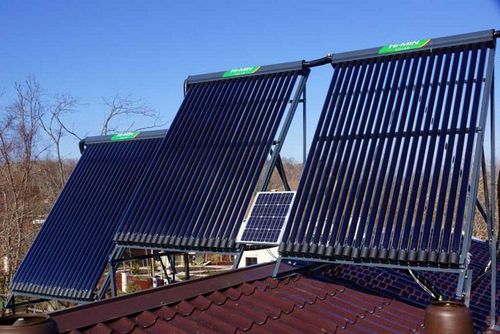

Трубчатая коллекторная установка
По принципу работы трубчатые солнечные тепловые панели схожи с плоскими аналогами, но есть одно заметное различие – заполненные теплоносителем трубки располагаются внутри стеклянных колб. В системе могут использоваться перьевые трубки, закрытые с одной стороны, и коаксиальные, которые вставляются друг в друга и запаиваются с обеих сторон.
Также стоит отметить используемые виды теплообменников:
- Система преобразования солнечной энергии в тепловую Heat-pipe;
- Стандартные трубки для перемещения воды U-type.
Второй тип теплообменников считается более эффективным, но у него есть серьезный недостаток – высокая стоимость ремонта, которая обусловлена необходимостью замены целого блока при повреждении одной трубки. С трубками первого типа в этом плане гораздо проще, поскольку они независимы друг от друга, что позволяет при необходимости заменять каждый отдельный элемент конструкции.
Подводя итог рассмотрения плоских и трубчатых коллекторов, можно сделать следующие выводы – в теплых краях гораздо более выгодными оказываются плоские коллекторы, а для северных регионов лучше подбирать трубчатые устройства. В суровом климате лучше всего работают системы Heat-pipe, которые неплохо проявляют себя даже при минимальной освещенности.
Повышение эффективности солнечных модулей
Эффективность солнечных систем можно повысить, воспользовавшись одним из следующих способов:
- Смена расположения модулей. Иногда для повышения КПД достаточно будет правильно расположить модули относительно вектора направленности солнечных лучей. Обычно для этого нужно развернуть все модули на юг. Если день в регионе долгий, можно также использовать поверхности, направленные на восточную и западную сторону – там тоже хватает света, который преобразуется в энергию.
- Изменение угла наклона. В документации к модулям всегда указывается рекомендуемый угол наклона, при котором КПД системы будет максимальным. На практике это значение может существенно варьироваться в зависимости от географического местоположения и других индивидуальных особенностей.

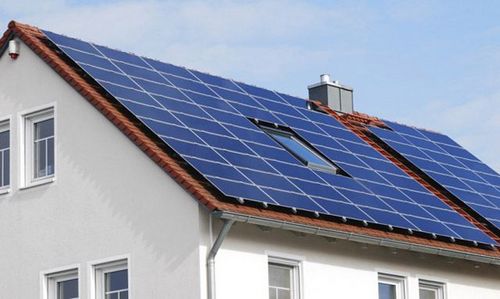

- Выбор места для установки. Чаще всего солнечные модули устанавливаются на крыше здания – это самый простой, доступный и очевидный вариант, но не самый эффективный. Лучше всего будет заранее подготовить поворотное основание и установить панели на него, чтобы устройства следовали за солнечными лучами по мере их смещения.
На последний пункт стоит обратить особое внимание. Конечно, установленные на крыше модули не бесполезны – в конце концов, никаких препятствий для солнечных лучей в таком случае нет, поэтому они легко достигают устройства и преобразуются в необходимый тип энергии. Проблема в том, что расположение модулей перпендикулярно солнечным лучам имеет максимальную эффективность на протяжении короткого промежутка времени.
Поворотные устройства, отслеживающие текущую направленность лучей, позволяют избавиться от подобных проблем. Правда, у таких устройств есть и отрицательные стороны – в частности, речь идет о крайне высокой стоимости поворотных систем. Кроме того, в ряде случаев приобретение такого оборудования никак не влияет на эффективность системы – например, если не были должным образом учтены климатические условия. Затраты в данном случае будут совершенно нецелесообразными.
Согласно примерным расчетам, для того, чтобы поворотные элементы окупились, их количество должно составлять не менее восьми. Конечно, можно использовать и меньшее количество модулей (около 3-4), но они будут выгодным приобретением только в том случае, если подключать их напрямую к водяному насосу, в остальных же случаях прирост эффективности будет незначительным.
На сегодняшний день активно ведется разработка совершенно нового вида крыши, в котором солнечные батареи установлены изначально. Согласно заверениям производителей, такая крыша будет стоить существенно дешевле обычных крыш, на которых устанавливается солнечное оборудование, и как минимум столь же эффективной.
Заключение
Отопление на солнечных батареях – это довольно эффективная современная система, которую при наличии соответствующего опыта можно обустроить самостоятельно. Технологии постоянно развиваются, поэтому всегда есть возможность выбрать оптимальное оборудование, которое идеально подойдет для конкретных условий эксплуатации и полностью покроет все потребности в отоплении.
