К сожалению, данный проект не мой. Я наткнулся на него на американском форуме pirates4x4.com, в поисках решений для гибки толстого листа. Его создал владелец небольшой самодельной мастерской, специализирующейся на изготовлении обвесов для внедорожников.

Орининал вы можете найти вот здесь: www.pirate4x4.com/forum/t…-press-brake-project.html. Там довольно много фоток, текста с описанием и обсужением проекта. Здесь я размещу только самое интересное, на мой взгляд.

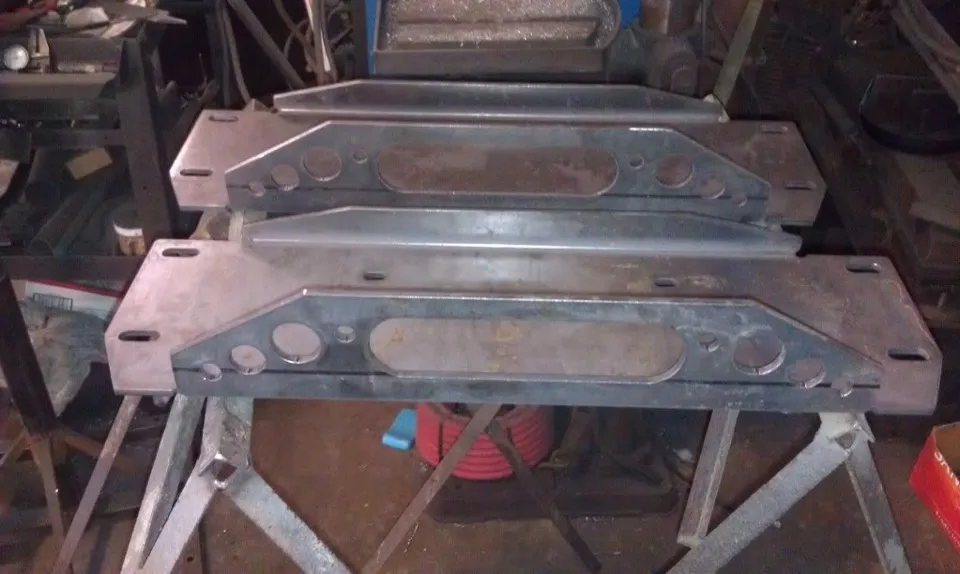

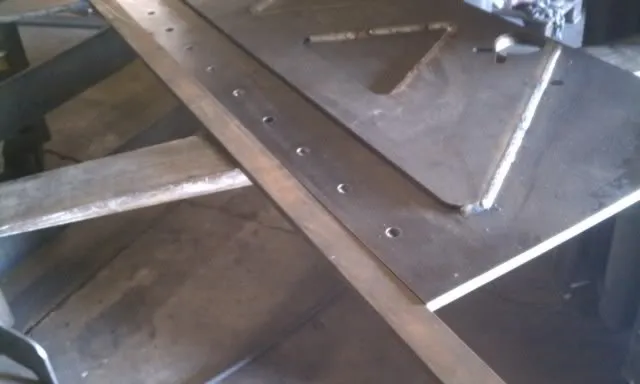

Началось все с раскройки деталей

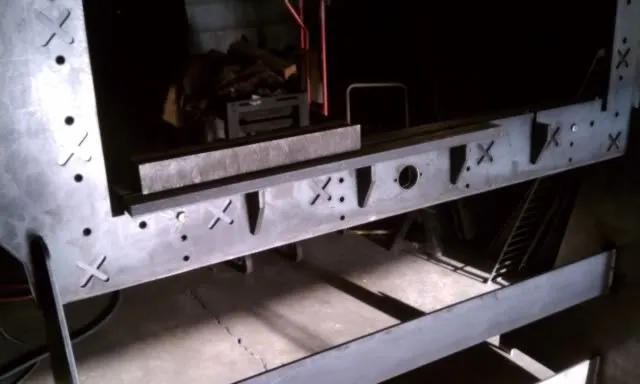

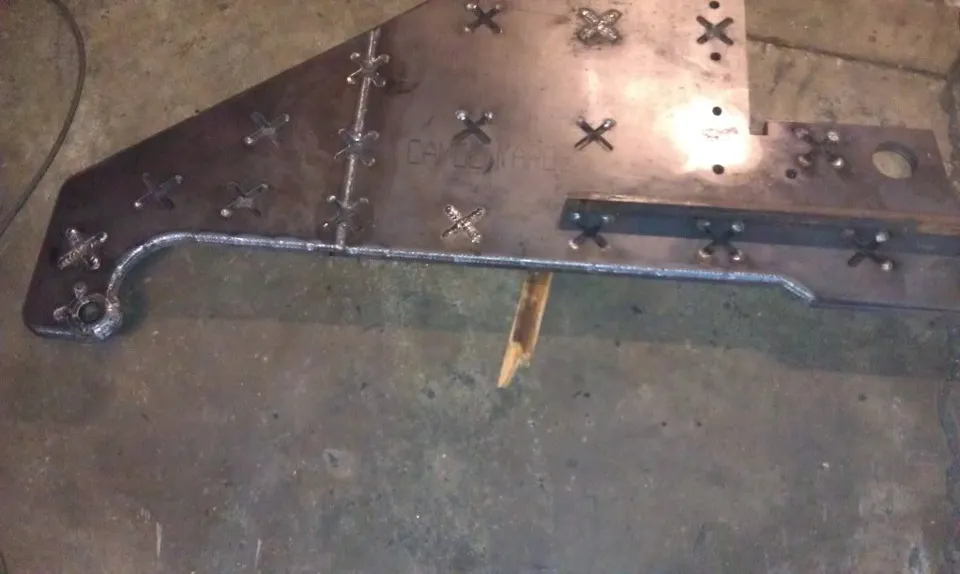

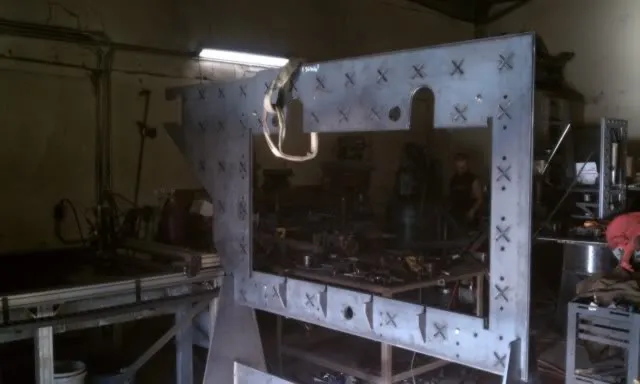

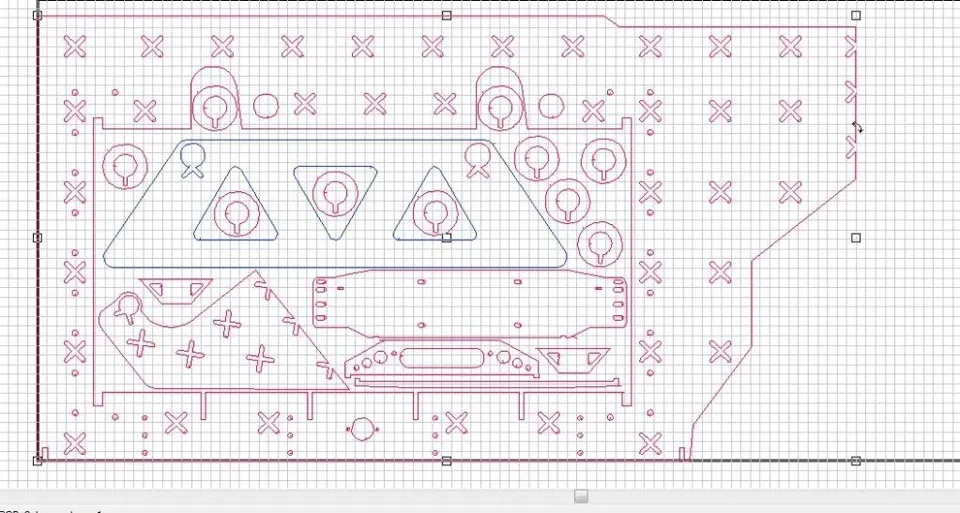

Рабочая зона листогиба имеет ширину 48 дюймов (примерно 1200мм), поэтому пресс должен развивать изрядное усилие, а его конструкция — «переваривать» такие нагрузки. Автор решил сделать все детали станка сборными, т.е. собирать из из нескольких деталей меньше толщины. Крестообразные прорези на деталях нужны, чтобы сварить детали между собой.

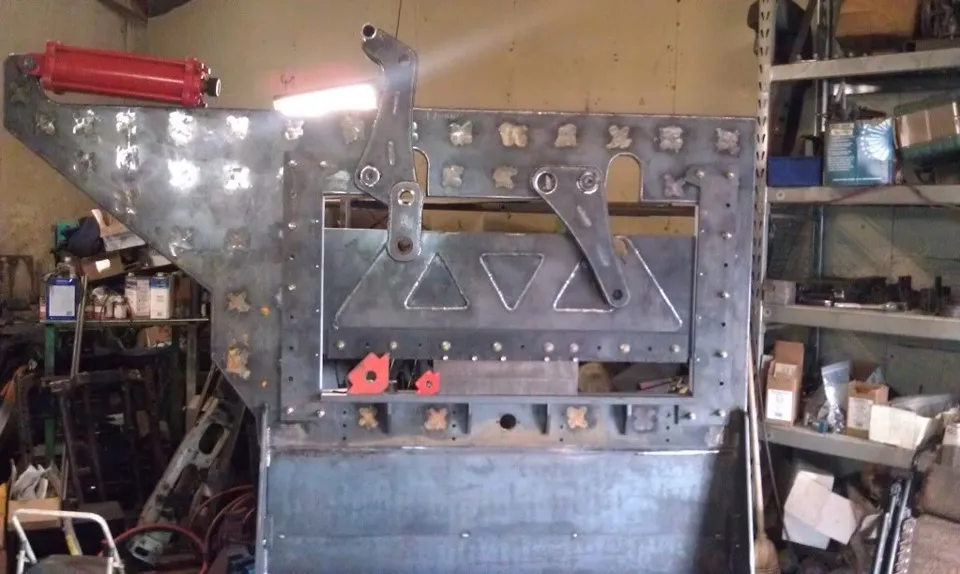

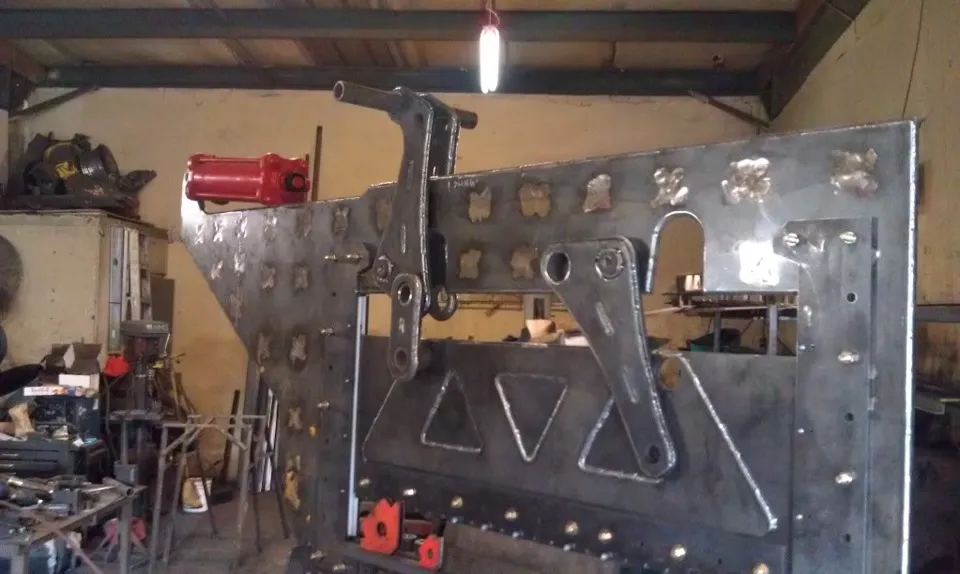

Обратите внимание на то, как расположен гидроцилиндр. Он давит параллельно плоскости станка, а затем усилие с помощью системы рычагов передается на ползун, на котором закреплен пуансон. Система рычагов также решает проблему равномерного перемещения ползуна большой длины без перекосов.

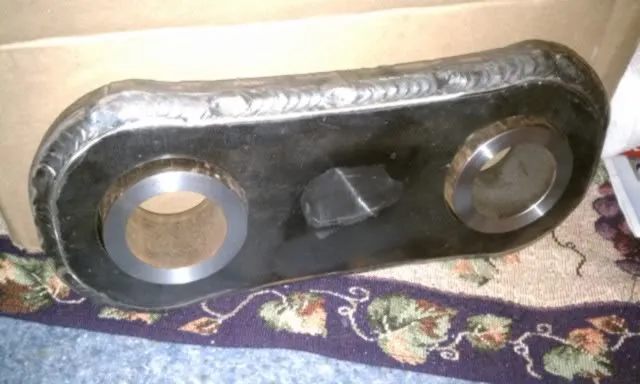

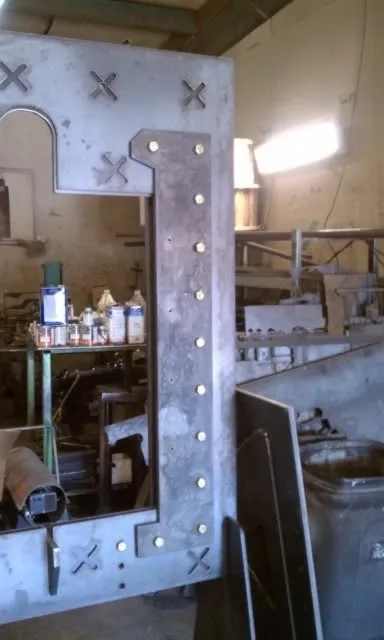

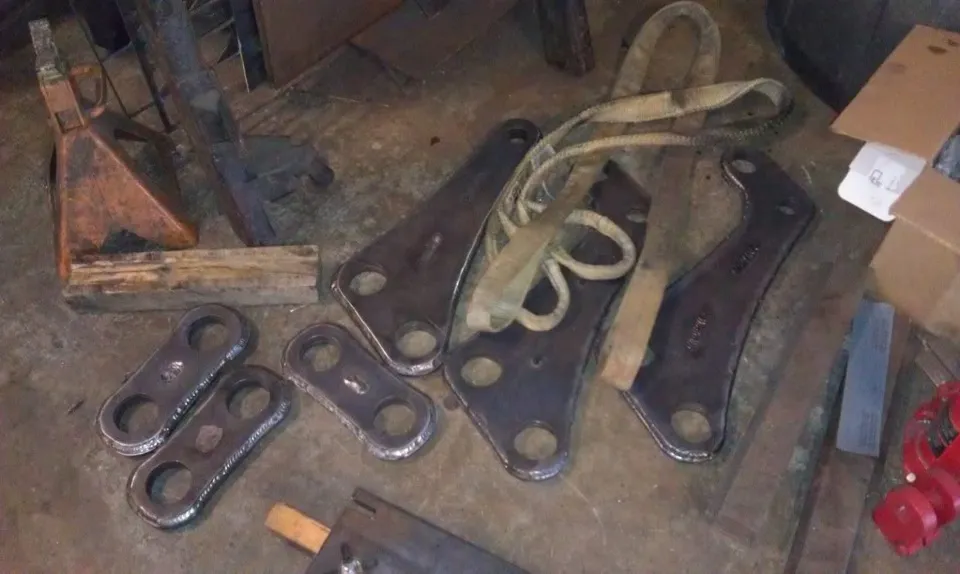

Детали привода пуансона собираются за счет обварки по периметру

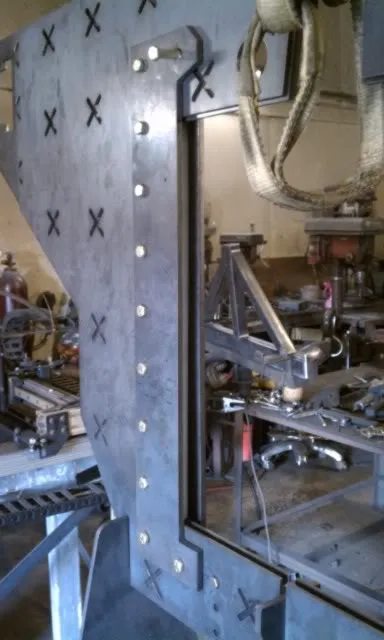

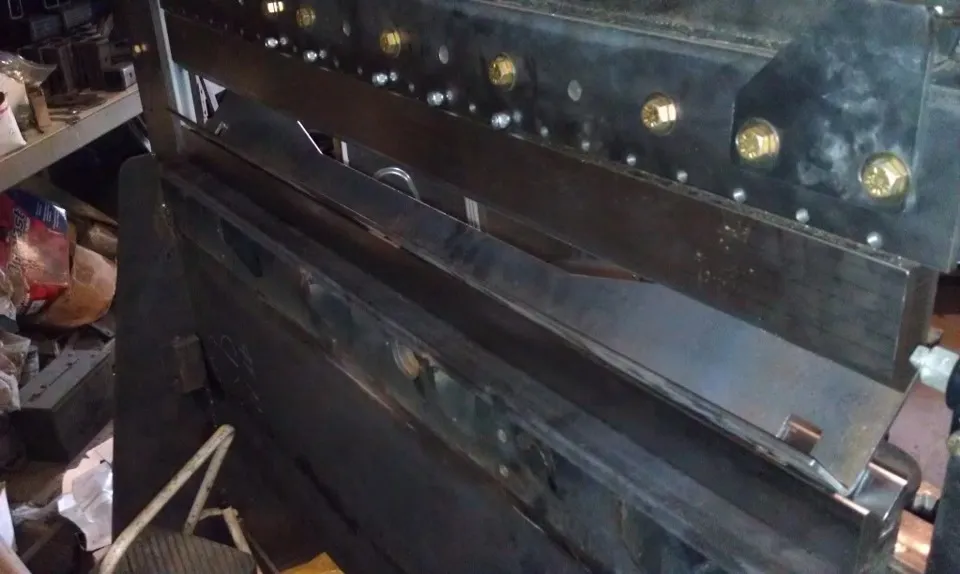

Направляющие ползуна крепятся на болтах. Внутри закреплены пластиковые вставки, которые призваны снизить трение

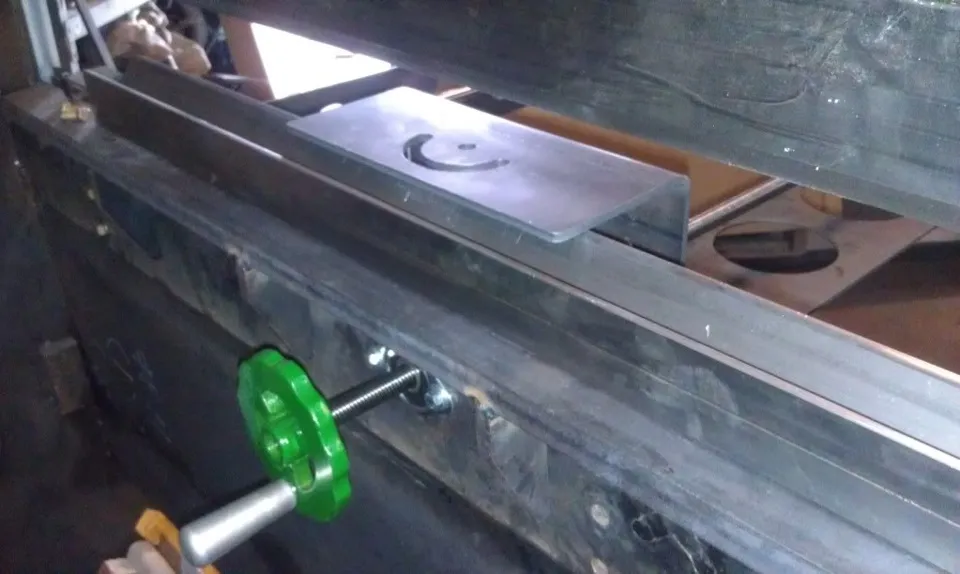

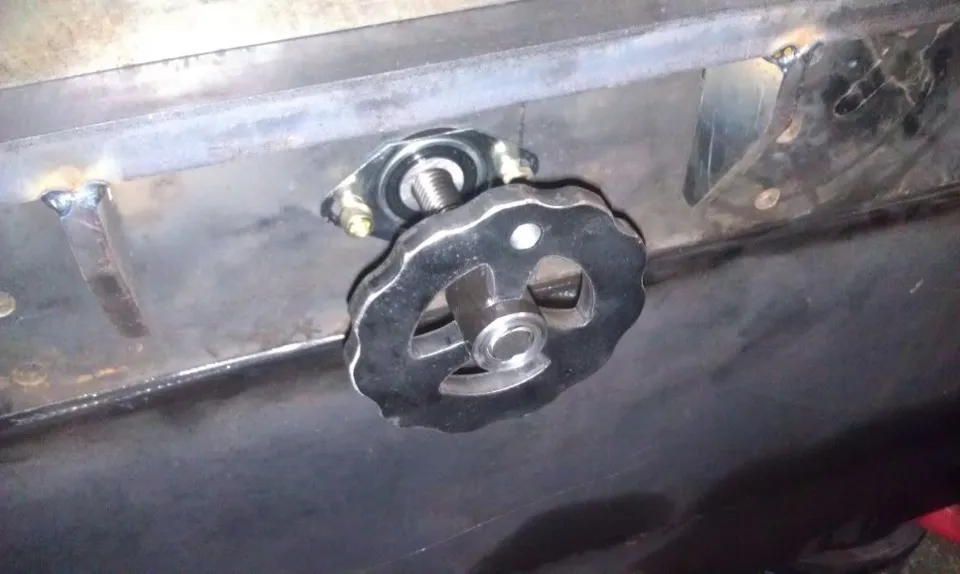

Регулируемый ограничитель, помогающий при серийном изготовлении деталей

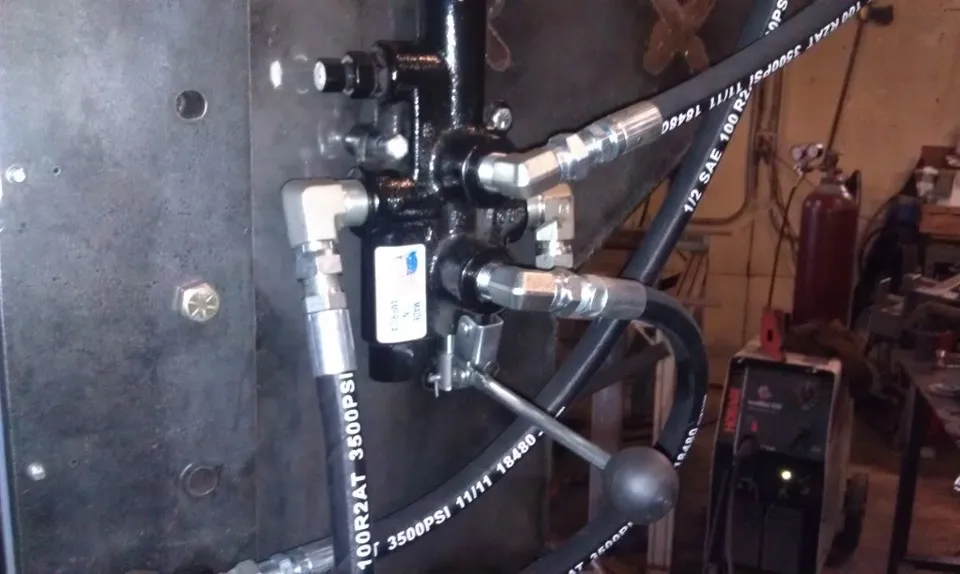

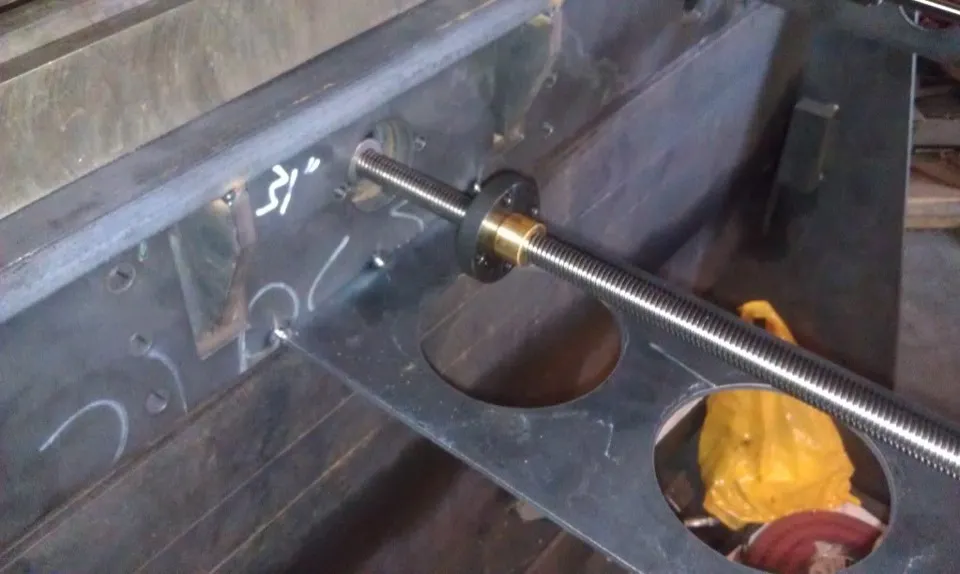

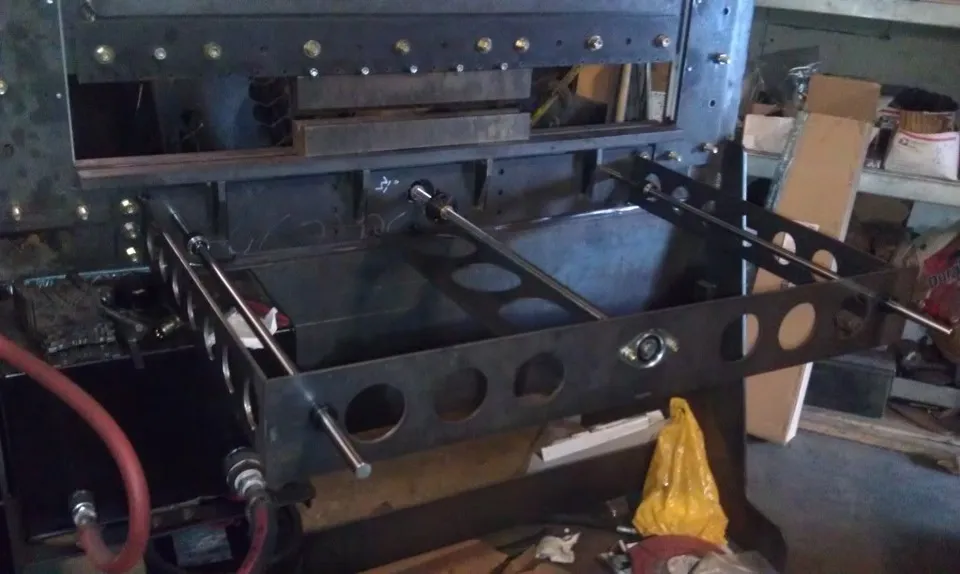

Элементы гидравлики

Станок был оснащен системой ЧПУ, контролирующей перемещение ползуна и, как следствие, угол гиба.

Первые тесты:

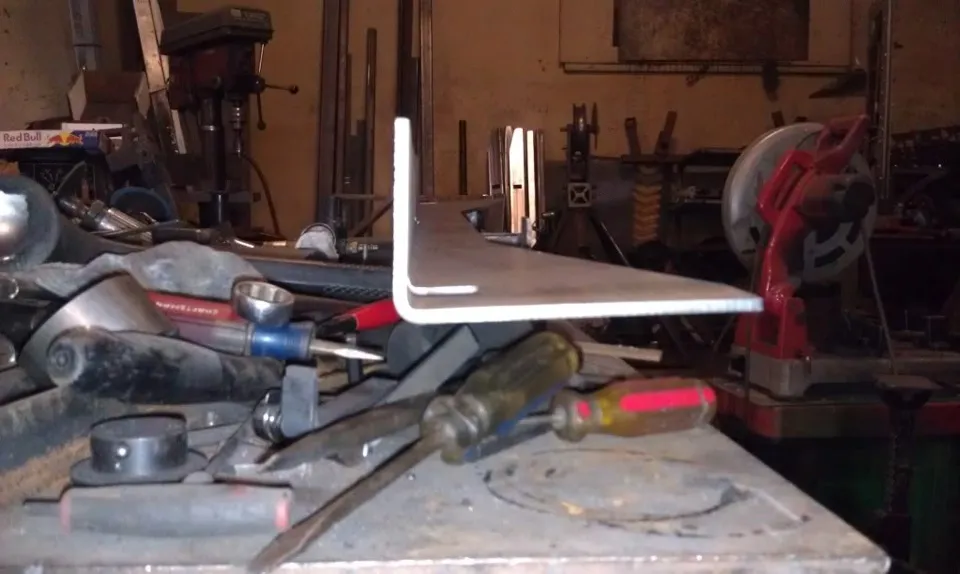

Тощина металла не меньше 5мм

Серийная продукция

Площадки под лебедку для Jeep Wrangler

По словам автора станка, раньше он гнул детали для своих изделий, надпиливая болгаркой (!) металл по линии сгиба и проваривая все гибы после того, как был получен нужный угол. Теперь проблема решается нажатием на рычаг 🙂
