Стабилизатор напряжения для газового котла: как выбрать правильно

Многие испытывают проблемы с некачественным электроснабжением, как на даче, так и дома. Такое обстоятельство может не только повредить электронику, но и создать опасность возникновения пожара. В холодный период года отопительные приборы особенно уязвимы. В этом случае решением может стать установка стабилизатора напряжения для газового котла. Давайте разберемся, как выбрать подходящий прибор.

Содержание:

• Рабочие характеристики
  • Фазность прибора
  • Различия по принципу действия
  • Релейные
  • Тиристорные
  • Сервоприводные
  • Монтажные отличия
  • Мощностные характеристики
  • Точностные параметры

Стабилизатором принято называть устройство, способное в течение всего времени работы поддерживать стабильное выходное напряжение с заданной высокой точностью, при этом во время возникновения экстренных перепадов или других чрезвычайных ситуаций происходит автоматическое отключение потребителей от сети.

Рабочие характеристики

Прибор производит отключение при возникновении отклонений по одному из параметров:

• напряжение в сети (высокое/низкое);
• сила тока (существенные перепады выше допустимых интервалов);
• частота в Гц не соответствует установленным показателям.

Приборы обычно указывают на аналоговом или цифровом дисплее данные по уровню напряжения. Этот показатель наиболее часто отступает от нормативного.

Государственный стандарт устанавливает допустимое отклонение напряжения от нормативного в 10%, что соответствует 220±22 В.

Однако, современная техника должна работать в более жестких интервалах, для этого и понадобится стабилизатор напряжения для газового котла, как выбрать его, должен знать каждый потребитель. Правильно подобранный защитный электроприбор значительно сэкономит средства на ремонт или замену котла.

На видео специалисты дают рекомендации по выбору

Стабилизаторы отличаются по нескольким рабочим параметрам, которые указываются на корпусе прибора или в инструкции по эксплуатации. К ним относятся:

• количество фаз;
• точность работы;
• конструкционные характеристики;
• мощностные параметры;
• принцип действия.

Фазность прибора

В продаже встречаются два типа бытовых стабилизатора напряжения для котла:

• однофазные;
• трехфазные.

Наиболее распространенным типом является первый. Его применяют как в многоквартирных домах, так и в частных домостроениях. Для трехфазных электропроводок допускается установка отдельно трех однофазных стабилизаторов. Они работают независимо друг от друга, и в том случае, когда пропадает одна из фаз, два оставшихся прибора будут функционировать.

Стоимость трехфазных стабилизаторов гораздо выше, чем у однофазных приборов.

Различия по принципу действия

Производители изготавливают несколько типов приборов, дифференцируемых по принципу действия:

• релейные;
• электродинамические;
• на феррорезисторах;
• с тиристорами;
• ШИМ-вольтодобавка.

В каждом случае имеются свои «плюсы» и «минусы». Подбор стабилизатора ведется исходя из конкретных эксплуатационных условий.

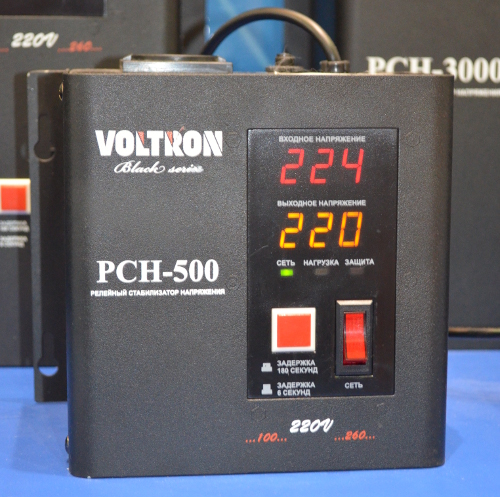

Релейные

Позитивными особенностями этого типа приборов являются доступная стоимость и высокая скорость отклика при настройках аппарата. В нем используется ступенчатый принцип регулировки. Слабой стороной прибора является его невысокая точность стабилизации. Избавиться от недостатка помогает увеличение количества ступений, однако в таком случае растет и стоимость.

Тиристорные

В конструкции используются электронные регуляторы, а также прибор не содержит механических составляющих элементов коммутации обмоток, что существенно повышает его надежность и делает работу практически беззвучной.

Конструкционные особенности делают такой стабилизатор имеющим максимальную скорость регулировки напряжения. Недостатком является ступеньчатость, что снижает точность регулировок.

Тиристорные стабилизаторы выдают 4-5% погрешности во время работы.

Отдельные модели способны выдавать напряжение с точностью до 1,5-2%, однако, их цена гораздо выше средней. Этот параметр напрямую зависит от количества ступеней.

Сервоприводные

Регулировка выполняется бесступенчатым способом, за счет этого выходное напряжение можно плавно регулировать. Ценовой диапазон таких моделей выше релейных, но дешевле тиристорных. К достоинствам относятся:

• плавность выходных параметров;
• отсутствие ступенчатых регулировок;
• высокая точность настроек;
• простая конструкция;
• доступная стоимость.

К недостаткам можно отнести низкую скорость регулирования, однако, от этого избавляются с помощью двухуровневой защиты. Приборы рекомендуются к использованию в бытовых условиях и в офисных помещениях.

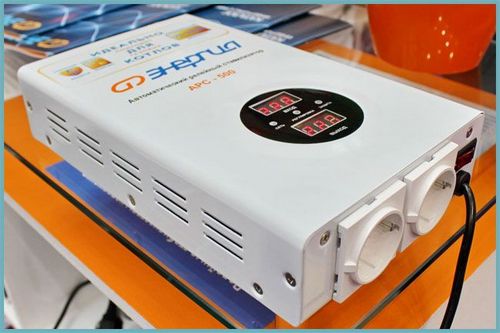

Монтажные отличия

Стабилизаторы могут монтироваться несколькими способами. Наиболее распространенные типы монтажа:

• напольный;
• настенный.

Отличия заключаются в исполнении корпуса прибора. Чаще всего для напольного типа инженеры подбирают горизонтальное размещение всех элементов, когда ширина больше высоты. Такой тип приборов может располагаться на полках или иной горизонтальной поверхности.



Настенная конструкция имеет такие особенности:

• большую стоимость;
• компактные параметры;
• монтажную плиту;
• удобство для визуального контроля;
• защищенность от детей.

Часто настенные стабилизаторы оснащены дополнительными ножками, позволяющими напольное применение прибора.

Мощностные характеристики

Долгая и бесперебойная работа стабилизатора зависит от правильно подобранной мощности подключаемых к нему потребителей. Достаточно суммировать максимальную мощность всех нагруженных приборов. В некоторых случаях в конструкции потребителей установлены насосы, компрессоры и т.д., которые нуждаются на старте в больших значениях напряжения, чем номинальный параметр во время их работы. Это необходимо учитывать в расчетах.

Стоит выбирать стабилизатор для газового котла с запасом мощности в 25-30% от расчетных данных потребителей.

Часто берут прибор, допускающий нагрузку в 3 кВт, чтобы запитывать двухкиловаттных потребителей.

Точностные параметры

По установленному ГОСТу перепады в бытовой электросети в 220±5% являются рабочими, даже допускается кратковременное отклонение в 10%. Однако, большинство тепловых приборов, покупаемых населением, имеет импортное производство.

Электрические блоки таких котлов более уязвимы и рассчитаны на меньшие перепады в напряжении. Особенно губительны для такой техники пониженные уровни напряжения, поэтому в обязательном порядке с зарубежной аппаратурой нужно ставить стабилизаторы, обеспечивающие 3-4% перепада.

Выбирая по стоимости стабилизатор, необходимо ориентироваться на экономическую целесообразность покупки. Дополнительно можно установить источник бесперебойного питания, обеспечивающий напряжение при кратковременных отключениях.
