Станция повышения давления воды для частного дома и квартиры

Водопровод является частью системы водоснабжения дома или квартиры. Из-за слабого давления, жители часто получают недостаточный объем воды. Это мешает использованию двух сантехнических приборов одновременно, а также вынуждает выключать стиральную машину и посудомоечную машину. Единственным решением для улучшения ситуации является насосная станция, которая предназначена для повышения давления воды.

Мощность и производительность установки подбирается индивидуально. Компактное устройство способно нормализовать уровень давления и поддерживать оптимальный показатель.

Содержание:

• Давление водопроводной сети, чем грозят его перепады
• Классификация насосного оборудования
• Принцип работы насосной станции
• Как правильно выбрать агрегат
• Известные производители оборудования
• Монтаж насоса повышения давления
• Станция своими руками
• Советы по выбору и монтажу насосной мини станции

Давление водопроводной сети, чем грозят его перепады

Для городской водопроводной сети принятые нормы ГОСТа предполагают давление 4 атмосферы. Такой показатель встречается редко, сезонные изменения потребления воды заставляют его колебаться в диапазоне 2,5-7 атмосфер. Нормальную работу душа, стиральной машины и мойки обеспечит параметр 2 атмосферы, джакузи или полив огорода потребует поднять его до 4-х. В реальности напор часто составляет 1-1,5 атмосферы, исключая стабильную работу сантехнического оборудования. Высокое давление тоже отрицательный фактор, оно негативно сказывается на элементах сети, приводя к быстрому их износу.

С проблемой недостаточной подачи воды сталкиваются жильцы квартир на верхних этажах и владельцы частных домов в летний период. Прежде всего, необходимо исключить возможность засорения труб или их зарастание известковыми отложениями. Если проблема не в диаметре труб, то кардинально решить вопрос позволит установка подкачивающего оборудования. Насосная станция поднимет и стабилизирует напор в системе.

Классификация насосного оборудования

Бюджетный способ повышения давления в водопроводе квартиры или частного дома – монтаж нагнетательного насоса. Устройства можно разделить на основные группы:

1. Водоподъемные:
2. Повышающие – бытовые насосы увеличивающие давление воды в трубах. По типу управления их можно разделить:

• ручные – после включения в сеть питания постоянно находятся в рабочем состоянии. Круглосуточное функционирование приводит к быстрому износу. При отсутствии в системе воды устройство может перегореть;
• автоматические – конструкция предусматривает датчик, включающий агрегат при движении жидкости. Такой вариант обойдется дороже, но прослужит дольше. Оборудование рассчитано на перекачивание чистой воды, поэтому лучше оснастить систему фильтром грубой очистки. Малый вес и габариты насоса позволяют установить его непосредственно на трубопроводе.

Охлаждение мотора насосов выполняется двумя способами:

• потоком проходящей жидкости;
• вентилятором, закрепленным на валу двигателя.

На основе водоподъемных насосов производятся станции повышения давления воды.

Принцип работы насосной станции

Если жидкость в трубах часто полностью отсутствует, потребуется модернизация системы и установка самовсасывающей насосной мини станции. Это компактное устройство способно повысить напор и удерживать его на заданном уровне.

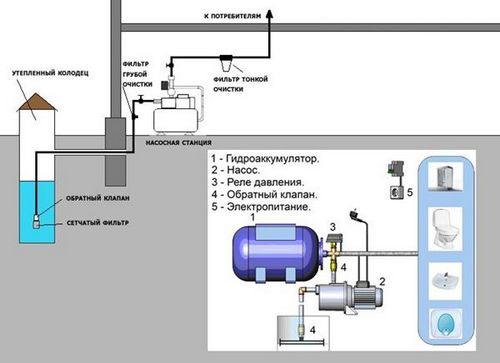

Конструкция оборудования включает:

• накопительный бак мембранного типа (гидроаккумулятор);
• центробежный насос;
• реле управления системой.

Система автоматически выполняет подачу воды для заполнения резервуара. Потребитель пользуется жидкостью, накопленной гидроаккумулятором. Основное достоинство такой системы – предупреждение скачков давления в трубах. Кроме этого мини станция обеспечивает запас жидкости в гидроаккумуляторе, которым можно воспользоваться в любое время.

С падением уровня воды уменьшается давление в системе, при заданном показателе реле снова включает насос. Количество включений и срок эксплуатации насоса зависит от объема бака, чем он больше, тем реже срабатывает электроника, приводящая агрегат в рабочее состояние. Площадь квартиры ограничена, поэтому проблематично найти место для объемного резервуара, кроме того всасывание воды оборудованием приводит к завоздушиванию системы. Установка станции повышения напора без разрешения коммунальщиков незаконна, а получить согласование будет непросто, поэтому предпочтительней монтаж повышающего насоса.

Как правильно выбрать агрегат

Среди основных критериев выбора мини станции для повышения давления в системе:

1. Производительность – количество воды, которое установка перекачивает за единицу времени (минуту, час).
2. Мощность – выбирается исходя из количества потребителей. Высокий показатель не всегда является плюсом. Станция всасывает воду из источника (скважины, трубопровода), если насос работает быстрее, чем происходит его наполнение, то агрегат может остаться без жидкости и перегреться.
3. Соответствие модели сечению труб в квартире или частном доме.
4. Максимальная высота подъема воды. Этот показатель важен для использования оборудования при автономном водозаборе частного дома и при нагнетании воды на верхние этажи многоквартирного здания.
5. Размер агрегата. Габариты станции, включая гидроаккумулятор, должны соответствовать площади помещения, где она будет установлена.
6. Уровень шума. Этот критерий зависит от способа охлаждения, «мокрый ротор» работает беззвучно, а «сухой ротор» отличается шумностью из-за лопастей вентилятора.
7. Диапазон допустимых температур. Устройства могут быть для горячей, холодной воды или универсальные.
8. Тип установки – вертикальный или горизонтальный, выбор зависит от особенностей помещения.
9. Репутация фирмы производителя. Изделия неизвестных компании отличаются привлекательной ценой, но качество их сомнительно, а сервисные центры отсутствуют. Лучше купить качественное и надежное оборудование от производителя, имеющего положительные отзывы.

Известные производители оборудования

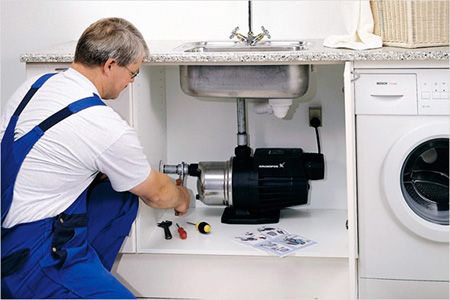

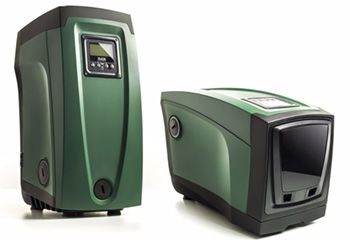

Компания DAB предлагает для установки в квартире или доме компактную станцию с электронным управлением E.sybox mini. Она отличается отсутствием шума и вибрации, обеспечивает постоянное давление в трубах, легко устанавливается. Высота подъема – 8м, производительность – 80 л/мин, мембранный бак на 1 л. Мини агрегат легко размещается под мойкой.

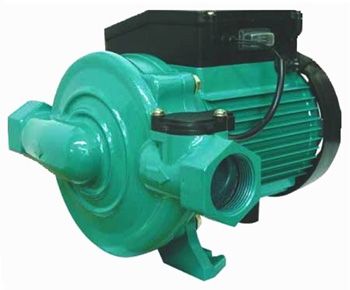

Модель немецкой фирмы Wilo PV-088 EA монтируется на металлических трубах горячего и холодного водоснабжения. Максимальный подъем напора до 8 м, работает в ручном и автоматическом режиме. Охлаждение механизма выполняется потоком жидкости. Низкий уровень шума позволяет избежать дискомфорта при размещении в квартире.

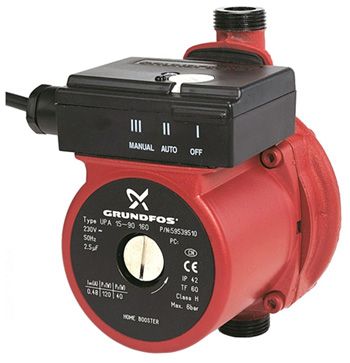

Насос Grundfos UPA 15-90 работает в трех режимах: «Автоматический», «Ручной», «Выкл.». Управление автоматическим режимом выполняет встроенный датчик. Ручной режим предполагает постоянную работу, поэтому необходимо следить за наличием воды в системе. Агрегат характеризуется низким уровнем шума и малым весом. Его производительность до 1,5 куб. м /ч, рабочая температура – 60º C.

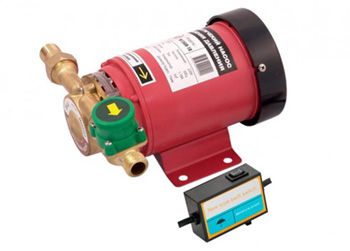

В отличие от перечисленных моделей повышающий насос Jemix W15GR функционирует по принципу «сухой ротор». Охлаждение механизма происходит встроенным вентилятором. Такая конструкция более производительна, но создает шум в процессе работы. Имеет три режима работы: «MANUAL» — ручной, «AUTO» — автоматический, «OFF» — выключен. Обеспечивает подъем напора до 10 м, производительность – 1, 5 куб. м/ ч.

Монтаж насоса повышения давления

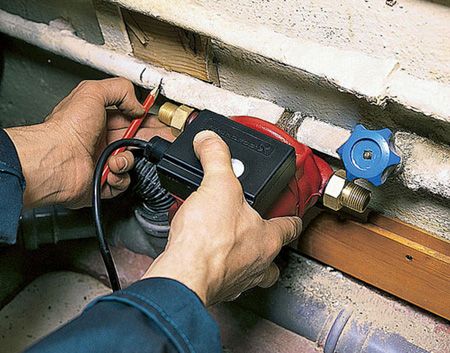

Установка оборудования для повышения давления начинается с перекрывания воды. Работа включает следующие этапы:

1. Замеряется длина насоса вместе с фитингом.
2. В месте монтажа отмечается длина участка и вырезается труба.
3. С внешней стороны получившихся торцов нарезается резьба.
4. Устанавливаются переходники нужного диаметра, к ним прикручивается фитинг, имеющийся в комплекте с насосом. На корпусе оборудования стрелкой указано движение потока, важно установить его согласно заданному направлению.
5. Для установки отдельной розетки протягивается трехжильный кабель. Обязательно выполняется заземление, а подключение осуществляется через УЗО.
6. Открывается вода, и выполняется проверка работоспособности насоса. Если соединение фитингов не достаточно герметично, подматывают ФУМ-ленту.

Станция своими руками

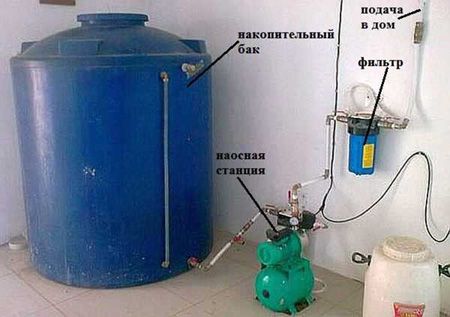

Если на прилавке не оказалось устройства с нужными параметрами, можно изготовить его самостоятельно из компонентов с желаемыми характеристиками. Станция повышения давления состоит из небольшого количества узлов и деталей, достаточно приобрести насос, гидроаккумулятор нужного объема, блок автоматики. Семье из трех человек подойдет накопительный резервуар на 50 литров, застаивание воды тоже нежелательно.

Контрольная система должна включать:

• плавный запуск насоса;
• защиту от сухого хода;
• защиту от перегрузки.

При монтаже все элементы станции повышения напора воды устанавливаются в одном месте.

Советы по выбору и монтажу насосной мини станции

1. Отдайте предпочтение модели с обратным клапаном, такая конструкция увеличивает безопасность оборудования.
2. Выбирайте станцию со встроенным фильтром, он защитит детали от попадания посторонних частиц. При засорении элемент вынимается и промывается.
3. Для размещения оборудования нужно теплое помещение, иначе при отрицательной температуре замерзнет вода в гидроаккумуляторе.
4. Чтобы без проблем проводить профилактику, устанавливайте запорный кран до насоса.
