Существует определенный набор правил, которые регулируют высоту установки розеток. В этих правилах, таких как СП 31–110–2003 и ПУЭ (Правила Устройства Электроустановок), указываются определенные параметры для монтажа. Например, согласно СП 31–110–2003, рекомендуется устанавливать розетки на стене в комнате, смотрящей на дверную ручку, на высоте не менее 1 метра от пола. Эти и другие нормативы обеспечивают безопасное и удобное подключение бытовых приборов.

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

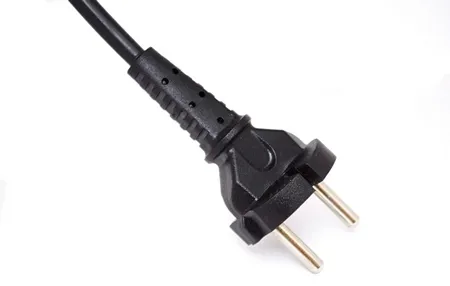

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

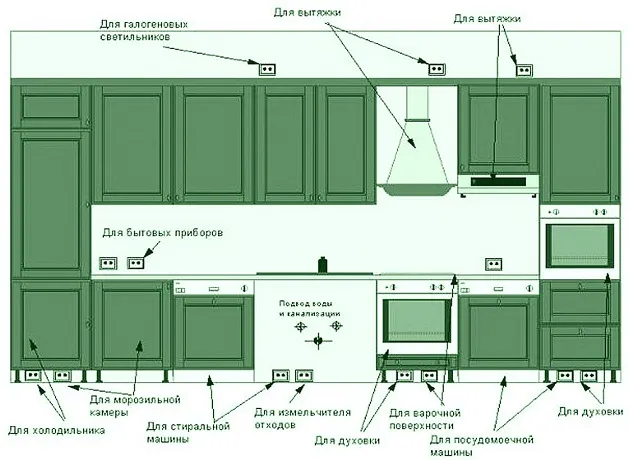

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

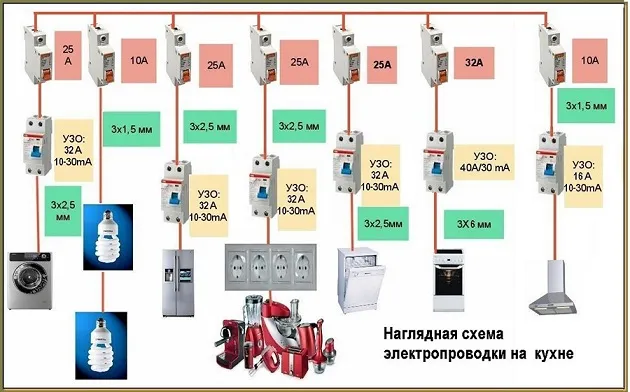

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

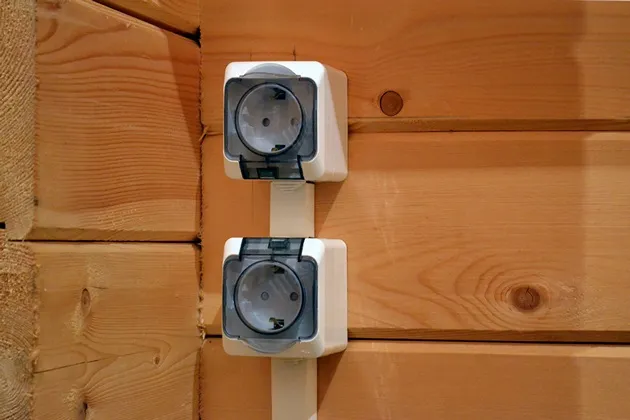

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;

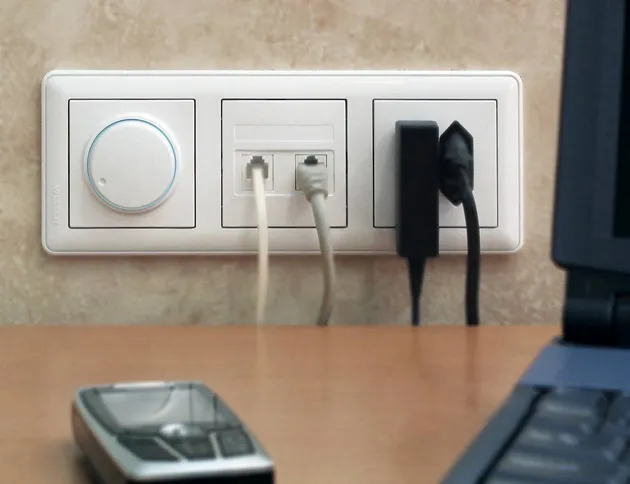

• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;

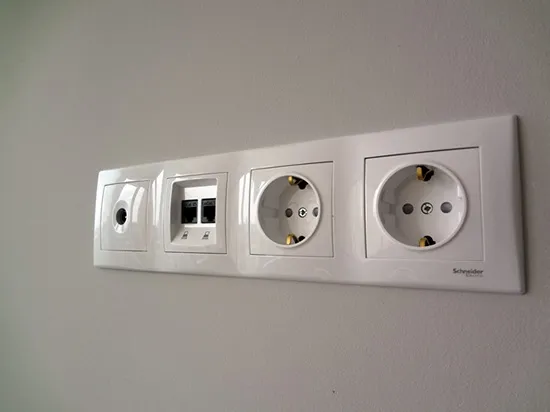

• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.

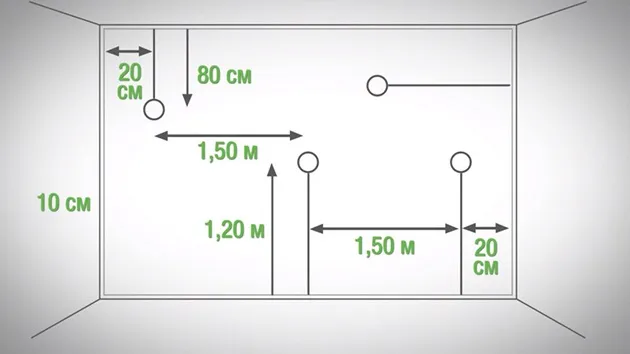

3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Где купить

Максимально быстро приобрести установочные изделия можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

Как правильно разместить розетки и выключатели?

Правильное размещение розеток и выключателей в помещении очень важно для удобства использования электроприборов и электроустановок. Вот несколько рекомендаций по их размещению:

1. Розетки. Розетки следует размещать на уровне 30-50 см от пола, чтобы их было удобно использовать. Расстояние между розетками должно быть не более 2 метров. Если розетки предназначены для крупных электроприборов (например, стиральной машины или холодильника), то их следует размещать на отдельной линии.

2. Выключатели. Выключатели следует размещать на высоте 90-110 см от пола, чтобы их было удобно нажимать. Выключатели следует устанавливать на входе в помещение и на выходе из него, а также на местах, где вы входите и выходите из помещения. Также рекомендуется устанавливать дополнительные выключатели у кровати и у рабочего стола.

3. Розетки с USB-портами. Современные розетки могут быть оснащены USB-портами для зарядки мобильных устройств. Такие розетки удобно устанавливать на рабочих столах и рядом с кроватями.

4. Розетки с датчиками движения. Розетки с датчиками движения могут быть полезны в помещениях, где вы часто включаете и выключаете свет или другие устройства. Например, такие розетки могут устанавливаться в гардеробных, ванной комнате или туалете.

При размещении розеток и выключателей следует также учитывать эргономику и дизайн помещения, чтобы обеспечить максимальный комфорт и удобство использования электроустройств.
