С начала 2000-х годов жители как городских квартир, так и загородных домов активно стали заменять естественные материалы на синтетические аналоги. После завершения советской эпохи, началось обновление нормативных документов государственными органами.

Размеры пластиковых окон начинаются от 470×470 мм. Это высота и ширина. О них и расскажем в нашей статье.

Нормативы

После завершения советского периода истории государственные органы начали переписывать нормативные документы. Но большая доля жилого фонда была построена по ГОСТам времён СССР. Поэтому придётся учитывать два стандарта: старый и новый.

Размеры

В городах до сих пор полно панельных домов родом из шестидесятых. Целые кварталы занимают хрущёвки. А в исторических центрах и на промышленных окраинах стоят сталинки с высокими потолками. Попытаемся учесть параметры жилья из всех исторических периодов.

Старый ГОСТ

С 1 января 1987 года начал действовать ГОСТ 11214-86. Во время перестройки страна переходила на рыночные рельсы и активно застраивалась. Этот стандарт просуществовал вплоть до 1 марта 2004 года.

Тогда были в ходу 3 группы размеров.

1. Для одностворчатых окон.

Проёмы	Окна
Высота, мм	Ширина, мм	Высота, мм	Ширина, мм
500	500	470	470
600	600	570	570
600	900	570	870
900	600	870	570
900	900	870	870
1200	600	1170	570
1200	900	1170	870
1350	600	1320	570
1350	900	1320	870
1500	600	1470	570
1500	900	1470	870

2. Для двустворчатых.

Проёмы	Окна
Высота, мм	Ширина, мм	Высота, мм	Ширина, мм
600	1200	570	1170
900	1200	870	1170
900	1350	870	1320
900	1500	870	1470
1000	1000	970	970
1200	900	1170	870
1200	1000	1170	970
1200	1200	1170	1170
1200	1350	1170	1320
1200	1500	1170	1470
1350	1000	1320	970
1350	1200	1320	1170
1350	1350	1320	1320
1350	1500	1320	1470
1500	1200	1470	1170
1500	1350	1470	1320
1500	1500	1470	1470

3. Для трёхстворчатых.

Проёмы	Окна
Высота, мм	Ширина, мм	Высота, мм	Ширина, мм
1200	1800	1170	1770
1200	2100	1170	2070
1350	1800	1320	1770
1350	2100	1320	2070
1500	1800	1470	1770
1500	2100	1470	2070

Окна были на 30 мм меньше проёмов. Зазор требовался для точной установки по уровню или отвесу.

Новый ГОСТ

C 1 января 2001 года в законную силу вступил ГОСТ 23166-99. Для нормирования размеров в документе принята за основу единица — строительный модуль. Она обозначается буквой М и равняется 100 мм. Параметры окон таковы:

Обозначение, М	Высота, мм	Ширина, мм
6-6	580	570
6-7	580	720
6-9	580	870
6-12	580	1170
6-13	580	1320
6-15	580	1470
9-6	860	570
9-7	860	720
9-9	860	870
9-12	860	1170
9-13	860	1320
9-15	860	1470
12-6	1160	570
12-7	1160	720
12-9	1160	870
12-12	1160	1170
12-13	1160	1320
12-15	1160	1470
12-18	1160	1770
12-21	1160	2070
12-24	1160	2370
12-27	1160	2670
13-6	1320	570
13-7	1320	720
13-9	1320	870
13-12	1320	1170
13-13	1320	1320
13-15	1320	1470
13-18	1320	1770
13-21	1320	2070
13-24	1320	2370
13-27	1320	2670
15-6	1460	570
15-7	1460	720
15-9	1460	870
15-12	1460	1170
15-13	1460	1320
15-15	1460	1470
15-18	1460	1770
15-21	1460	2070
15-24	1460	2370
15-27	1460	2670
18-7	1760	720
18-9	1760	870
18-12	1760	1170
18-13	1760	1320
18-15	1760	1470
18-18	1760	1770
18-21	1760	2070
18-24	1760	2370
18-27	1760	2670
21-7	2060	720
21-9	2060	870
21-12	2060	1170
21-13	2060	1320
21-15	2060	1470
21-18	2060	1770
21-21	2060	2070
21-24	2060	2370
21-27	2060	2670
22-7	2175	720
22-9	2175	870
22-12	2175	1170
22-13	2175	1320
22-15	2175	1470
22-18	2175	1770
24-7	2375	720
24-9	2375	870
24-12	2375	1170
24-13	2375	1320
24-15	2375	1470
24-18	2375	1770
28-9	2755	870
28-12	2755	1170
28-13	2755	1320
28-15	2755	1470
28-18	2755	1770

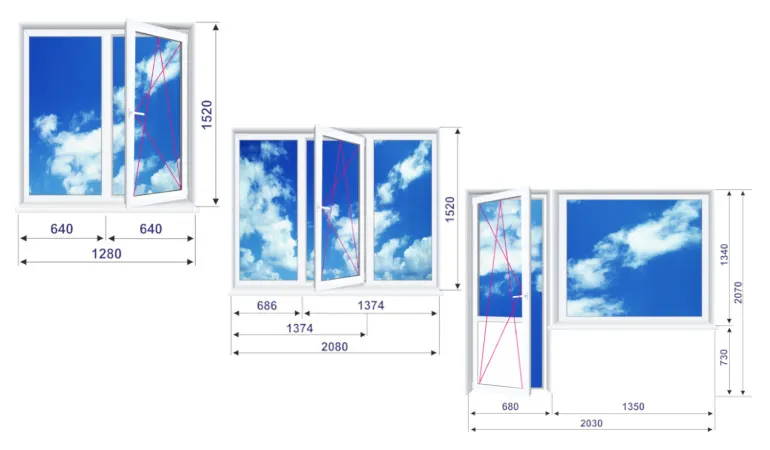

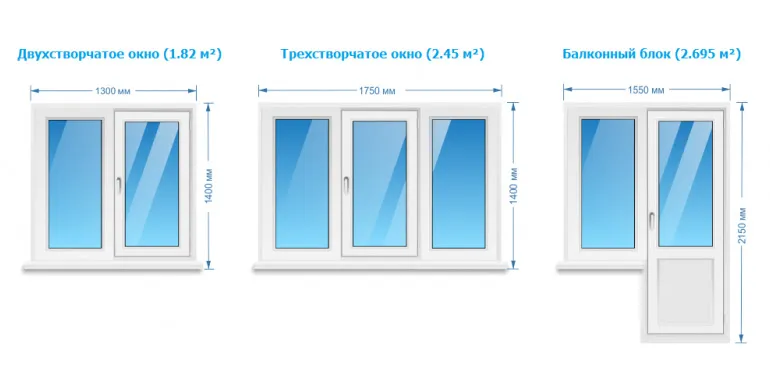

Брежневки

Дома возводили с 1965 по 1991 год. Количество этажей: от 5 до 12. Пожалуй, самая массовая городская застройка среди жилья эконом-класса. Толщина стен была в районе 510 мм. Высота потолков — 2640 мм. В каждой квартире располагался раздельный санузел и небольшой балкон.

Длина, мм	Ширина, мм
Двустворчатые
1520	1280
Трёхстворчатые
1520	2080
Балконные блоки
2070	2030, дверь 680

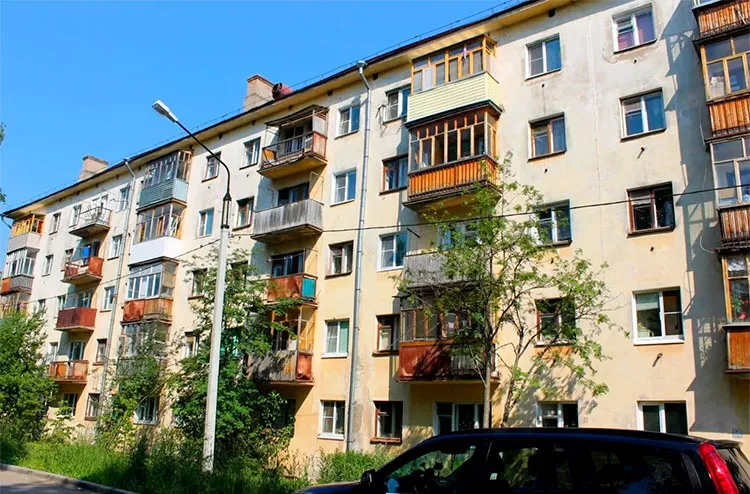

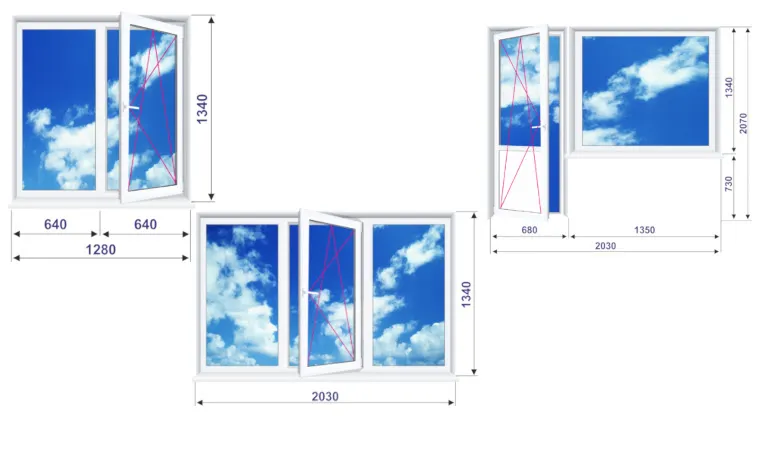

Хрущёвки

Панельные дома 1956—1980 годов постройки. Типичные варианты — 5 и 9 этажей. Жильё выдавали населению, как временное. Предполагалось, что через 20—50 лет людей переселят в более комфортные квартиры. Но, бетонные свидетели былых времён и сейчас стоят в большинстве городов. Размеры:

Длина, мм	Ширина, мм
Двустворчатые
1340	1280
Трёхстворчатые
1340	2030
Балконные блоки
2030	2070, дверь 680

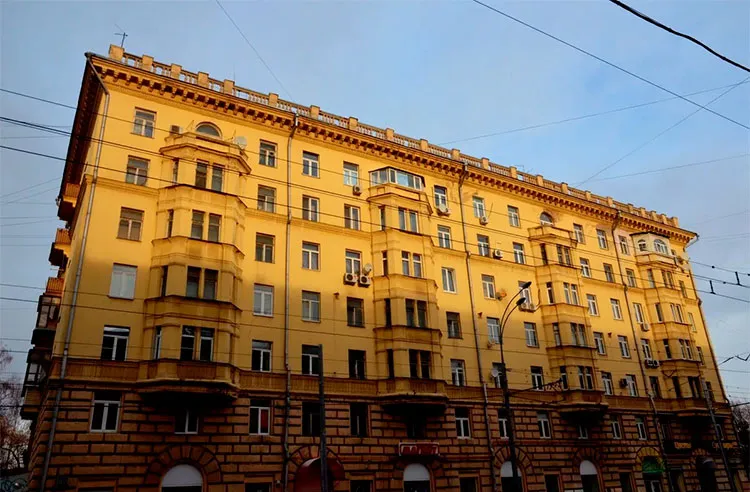

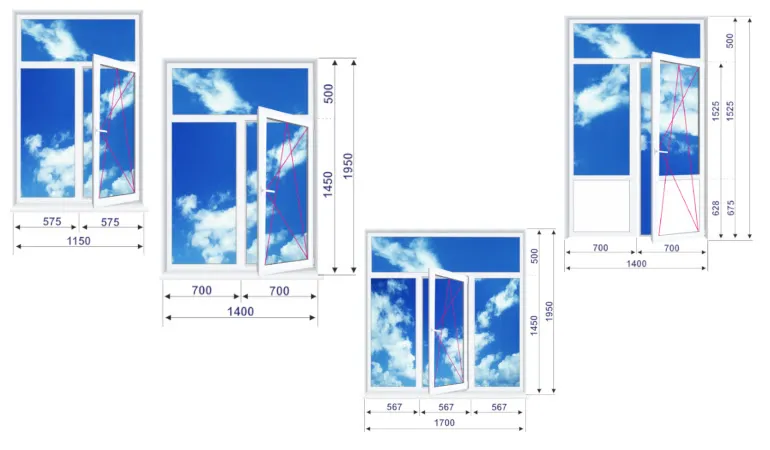

Сталинки

Появились в середине 1930-х, а «вышли из моды» в начале 1960-х. Количество этажей варьировалось от 1 до 10. В качестве материала для несущих стен использовали кирпич. Высота потолков доходила до 3 метров.

Длина, мм	Ширина, мм
Двустворчатые
1950	1150
1950	1400
Трёхстворчатые
1950	1700
Балконный блок
2700	1400

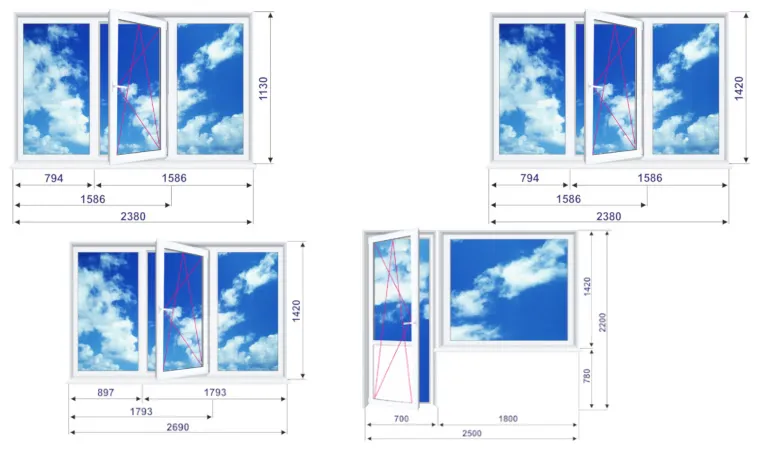

Корабли 1Лг-600

Дома начали возводить в 1969 году, а закончили в 1989 году. Проектную документацию разрабатывали в Ленинграде. Там же было построено большинство домов. Этажность: от 5 до 15. Панельные стены с кирпичными вставками хорошо гасили силу прибрежных ветров.

Длина, мм	Ширина, мм
Трёхстворчатые
1420	2690
1130	2380
Балконный блок
2200	1800, дверь 700

Серия 121

Крупнопанельные постройки. Их история началась в 1970 году. И до сих пор не закончилась. Количество этажей: от 3 до 9. Но есть и редкие 16-этажки. Перекрытия железобетонные. Главный недостаток — плохая шумоизоляция.

Длина, мм	Ширина, мм
Двустворчатые
1410	1450
Трёхстворчатые
1420	1700
Балконный блок
1440	2050

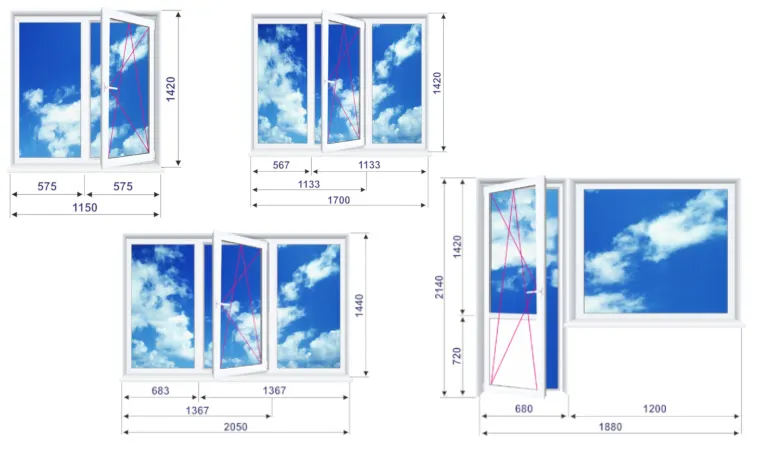

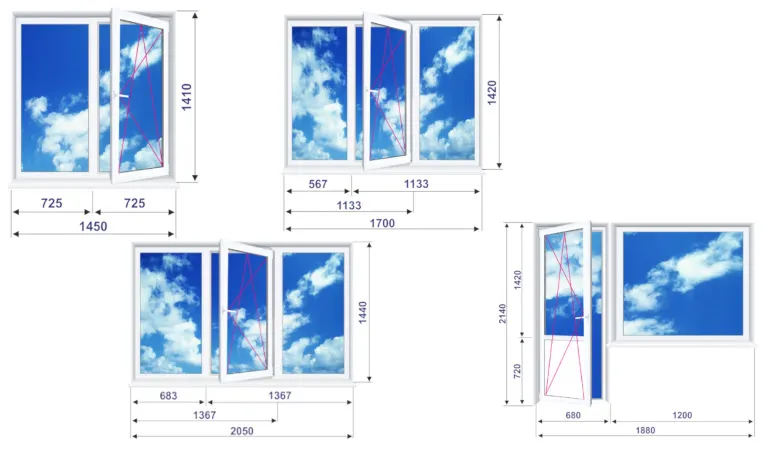

Серия 137

Эти дома строили с 1974 по 2015 год. В них было от 9 до 16, и по 18 этажей. Больше всего их расположено в Санкт-Петербурге. Один есть в Орле, несколько в Волгограде. Туалет отделён от ванной. Площадь кухни — 8—15 м2.

Длина, мм	Ширина, мм
Двустворчатые
1420	1150
Трёхстворчатые
1420	1700
1440	2050
Балконный блок
2140	1880, дверь 680

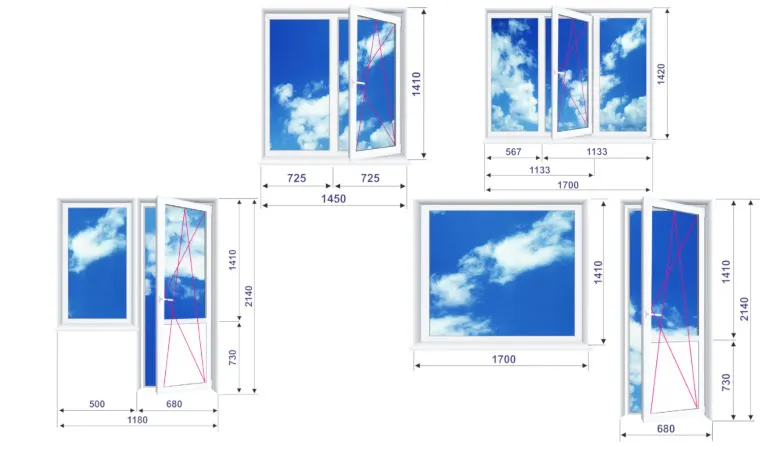

Серия 504

Дома появлялись в городах с 1969 по 2001 год. Основные места «базирования» — Санкт-Петербург и Челябинск. Это улучшенные брежневки. Стены состоят из крупных панелей. Количество этажей: 5, 9, 10 и 12. Полы жилья покрыты паркетом. Есть просторные лоджии. Ключевая особенность: хорошая звуковая и тепловая изоляция. Размеры окон:

Длина, мм	Ширина, мм
Двустворчатые
1410	1450
Трёхстворчатые
1420	1700
Балконный блок
2140	1180, дверь 680

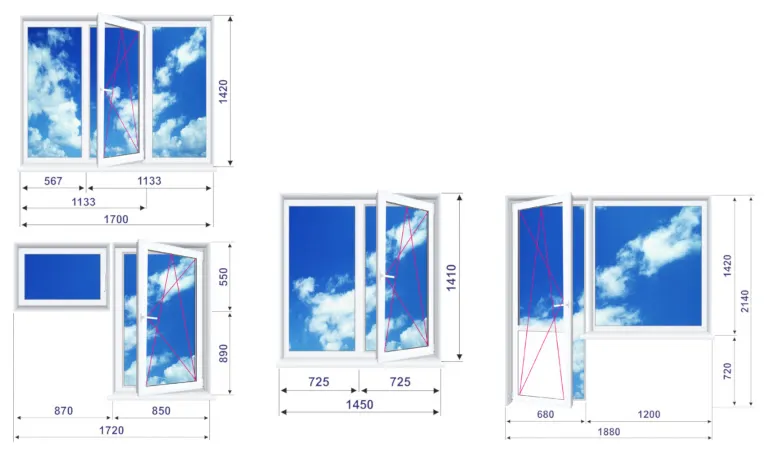

Серия 600.11

Типовой проект разрабатывали, как замену для «кораблей» 1Лг-600. Ключевой особенностью была форма окна на кухне — в форме буквы «Г». Такая конструкция позволяла установить в форточку кондиционер стандартных габаритов того времени. Количество этажей: от 4 до 11. Годы постройки: 1982—2015.

Длина, мм	Ширина, мм
Двустворчатые
1410	1450
Кухонное
1440	850
Форточка
550	870
Трёхстворчатые
1420	1700
Балконный блок
2140	1880, дверь 680

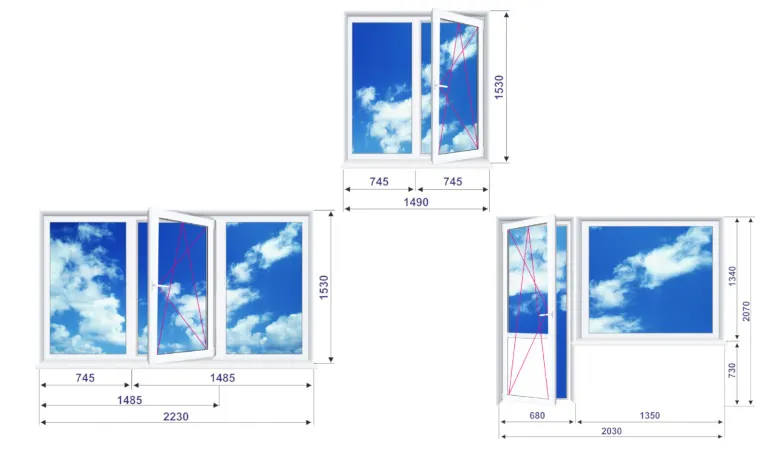

Серия 602

Панельные дома брежневского периода. Число этажей: 5 или 9. Возводились в Санкт-Петербурге, Риге и Набережных Челнах. Годы строительства: 1966—1982. Внутри были мусоропроводы и лифты. С боковых торцов устанавливали лоджии. Для отделки фасадов применялась керамика, полимерные материалы и стеклянные плиты. Характеристики:

Длина, мм	Ширина, мм
Двустворчатые
1530	1490
Трёхстворчатые
1530	2230
Балконный блок
2070	2030, дверь 680

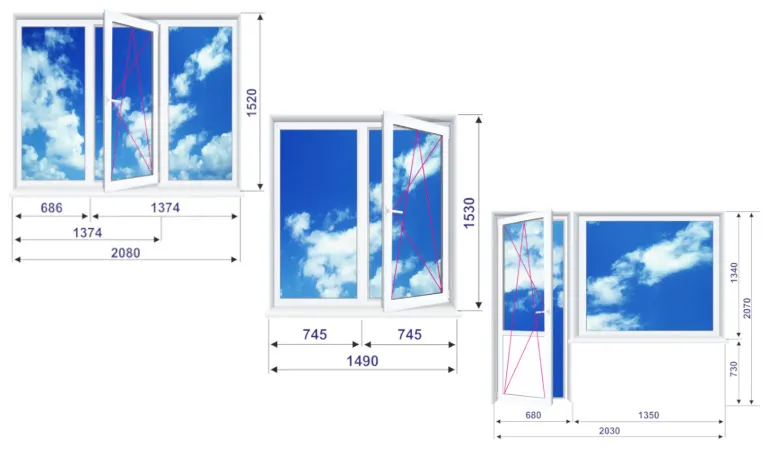

Серия 606

Годы строительства: 1966—1974. Это девятиэтажки, возведённые в Санкт-Петербурге. На этаже располагается по 6 квартир, где 7 подъездов, там по 7. В комнатах раздельные санитарные узлы, полы отделаны паркетом. Материал: панели из керамзитобетона. Высота потолков составляет 2700 мм. Характеристики:

Длина, мм	Ширина, мм
Двустворчатые
1530	1490
Трёхстворчатые
1520	2080
Балконный блок
2070	2030, дверь 680

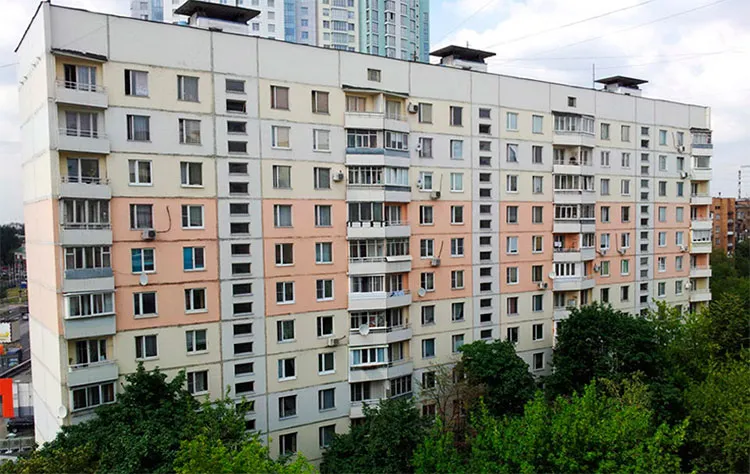

Московские дома

Для Столицы в советское и нынешнее время разрабатывались специальные типовые проекты. Их несколько вариантов. Возьмём наиболее распространённые и сведём все размеры в одну таблицу:

Длина, мм	Ширина, мм

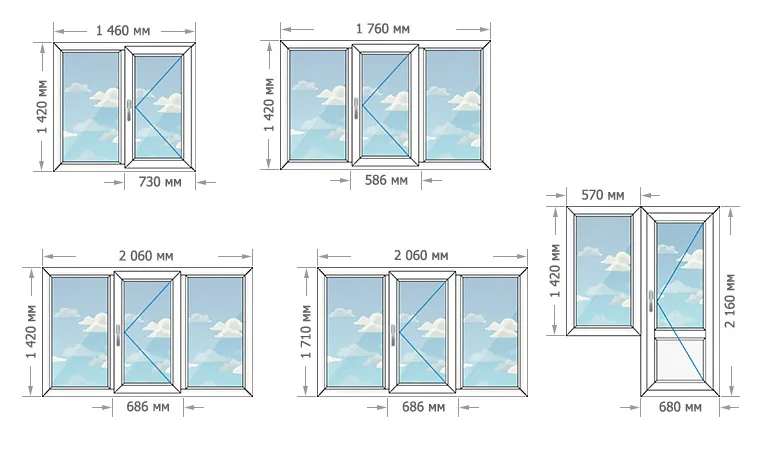

КОПЭ
Двустворчатые
1420	1460
Трёхстворчатые
1420	1760
1420	2060
1710	2060
Балконный блок
2160	1250, дверь 680
2160	1840, дверь 680
2160	2145, дверь 680
П-3
Двустворчатые
1400	1410
1400	1710
Трёхстворчатые
1400	1710
Балконные блоки
2200	1550, дверь 680
2200	1840, дверь 680
2200	2090, дверь 680
П-3М
Одностворчатые
1420	750
Двустворчатые
1400	1460
Трёхстворчатые
1400	1740
Балконные блоки
2200	1550, дверь 680
2200	1840, дверь 680
2200	2090, дверь 680
ПД-4
Одностворчатые
1420	600
Двустворчатые
1420	1200
Трёхстворчатые
1420	2060
Балконные блоки
2160	1840, дверь 680
П-30
Двустворчатые
1420	1460
Трёхстворчатые
1420	2080
Балконные блоки
2180	1570, дверь 710
2200	2240, дверь 790
П-42
Двустворчатые
1420	1460
Трёхстворчатые
1420	1770
Балконные блоки
2200	2170, дверь 700

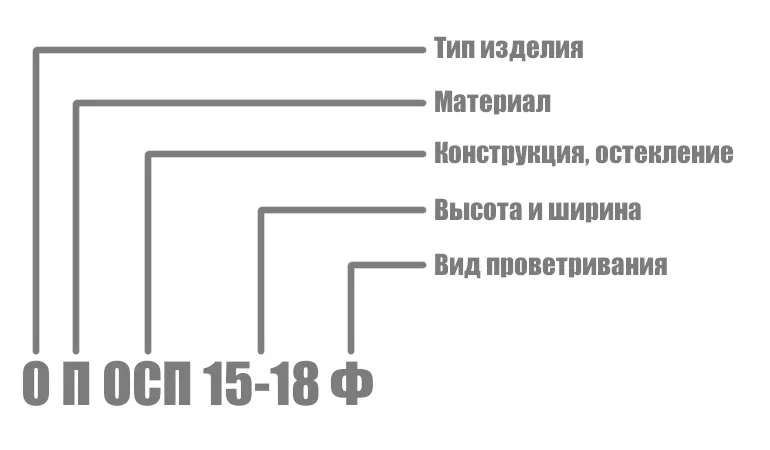

Маркировка

Производители маркируют готовые пластиковые окна. За стандартизацию отвечает ГОСТ 23166-99.  Этот «шифр» помогает определить основные характеристики изделий.

Приведём типовой пример записи, пронумеруем каждый блок для дальнейших пояснений:

1:О 2:П 3:ОСП 4:15-18 5:Ф

1 — тип изделия:

• О — окно.

• Б — балконный блок.

2 — материал:

• Д — дерево.

• Спл — стеклопластик.

• Ст — сталь.

• П — поливинилхлорид.

• А — алюминий.

• ДА — дерево + алюминий.

3 — конструкция и вариант остекления:

• РС3 — три листовые стекла + раздельно-спаренное.

• Р2СП — два стеклопакета + раздельное.

• РСП — раздельное + листовое стекло и стеклопакет.

• Р — РСП без стеклопакета.

• ССП — спаренное + стекло + стеклопакет.

• С — спаренное + стекло.

• ОСП — одинарное + стеклопакет.

• О — одинарное + стекло.

4 — высота и ширина в строительных модулях (М) или в дециметрах. Это 100 мм.

5 — конструкция устройства для проветривания:

• СБ — система безопасности.

• СВ — самовентиляция.

• КК — климатические клапаны.

• ПВ — параллельно-выдвижное открытие.

• ПО — поворотно-откидное открытие.

• ВК — вентиляционные клапаны.

• Фр — фрамуги.

• Ф — форточки.

Теперь вернёмся к нашей маркировке и попытаемся расшифровать её:

О П ОСП 15-18 Ф

Получается, что перед нами окно (О) из поливинилхлорида (П), одинарное со стеклопакетом (ОСП). Размеры 1500×1800 мм (15—18). Есть форточка (Ф).

Для типовых советских домов размер пластиковых окон стандартный. Но многие производители могут предложить клиентам стеклопакеты с индивидуальными показателями высоты и ширины. В этом случае достаточно вызвать замерщика.
