Станок для резки пенопласта: обзор моделей, как сделать своими руками, чертеж

Текст перефразирован: Пенопласт — это популярный строительный материал, используемый как изолятор или декоративный элемент. Хотя он может казаться простым для обработки, не следует его резать инструментами с высокой скоростью вращения, такими как дисковые болгарки и электролобзики. Основная причина — это появление цвета на краях пенопласта.

Оглавление:

1. Виды станков
2. Обзор популярной продукции и цены
3. Изготовление в домашних условиях

Для создания аккуратных краев на изделиях используется тонкая раскаленная кромка или струна. Она плавно разрезает пенополистирол в заданном направлении, от ее длины зависят размеры рабочего поля и производительность. Число и характер расположения нитей в станках для резки пенопласта может быть разное: чем их больше, тем выше их эффективность. В продвинутых моделях с возможностью работы в 2D и 3D режимах устанавливается до 12 нагреваемых струн. Согласно инструкции производителей, для обеспечения непрерывного процесса на данном оборудовании достаточно сил одного человека.

Разновидности станков

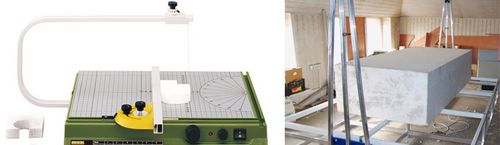

В зависимости от типа конструкции и производительности все станки разделяются на:

• Портативные модели, напоминающие лобзик. Эту разновидность проще всего собрать своими руками.
• Станки с числовым программным управлением, предназначенные для резки пенополистирола в больших объемах.

В зависимости от способа обработки выделяют оборудование для продольного или поперечного разрезания и модели для получения сложных фигурных изделий. В разных инструментах двигается либо нить, либо материал.

Обзор популярных моделей

Продукция представлена российскими фирмами, при выборе станка для резки пенопласта учитывается его производительность, возможность регулировки мощности и подключения к компьютерному управлению, размеры рабочего поля и число нитей, все эти данные указаны в инструкции. К популярному полу- и профессиональному оборудованию относят:

1.

   СФР-Стандарт – станок для фигурной резки пенопласта и полимерных изделий с ЧПУ управлением через USB порт, с возможностью поворота одного или нескольких рабочих контуров и подключения до 8 нагревательных струн. Позволяет получить варианты с простой и сложной конфигурацией.

2. СРП-3420 Лист – устройство для резки погонажных изделий с высокой производительностью.
3. ФРП-05 – малогабаритный станок в форме куба для резки в трех плоскостях. Имеет только одну нихромовую нить, при желании ее диаметр меняется.
4. СРП–3220 Макси – станок для изготовления скорлупок для труб, погонажных и упаковочных изделий.

Стоимость оборудования и основные характеристики сведены в таблице:

Изготовления станка своими руками: руководство к действию

Для создания устройства в домашних условиях потребуются: стол, нихромовая нить, трансформатор 220/12 В и реостат или ЛАТР (лабораторный автотрансформатор регулируемый), железные пружины. В качестве опоры могут послужить лист фанеры, ДСП, плиты ОСП, стенки старой мебели. Ширина рабочей поверхности выбирается из учета размера пенопласта, а длина – в 1,5-2 раза больше.

Далее проводится разметка: ориентировочно посередине стола, но на расстоянии не менее 15 см от края устанавливаются стойки для нити накаливания (желательно составить чертеж устройства заранее). В простейшем случае это может быть длинный винт или шпилька, закреплённая гайками, с помощью которых осуществляется регулировка необходимых параметров резки. На одну стойку на требуемой высоте крепится режущая нить. Ко второй – пружина с последующим присоединением все того же элемента накаливания. Она нужна для натяжения струны, так как в процессе нагрева металл расширяется, и она провисает. В качестве натяжителя допускается использование обычного противовеса.

Для резки пенопласта струной или проволокой лучше всего подходят нихромовые сплавы металла. Они применяются в большинстве бытовых приборов – электропечах, фенах, утюгах или продаются отдельно. Нихромовая нить нагревается до температуры 1200 °С без ощутимой потери механических и физических свойств в отличие от обычной стальной или медной проволоки, вложения в этот элемент однозначно окупятся.

Далее осуществляется подключение главного элемента схемы – токоподводящего провода. Выбираются надежные способы соединений: жесткая скрутка, через клеммник или болт. Следует учесть значительную величину протекающего тока, минимальное допустимое сечение – от 1,5 мм² и выше. В качестве источника питания используется понижающий трансформатор 220В на 12 В, он необходим для обеспечения безопасной работы при резке материала в домашних условиях.

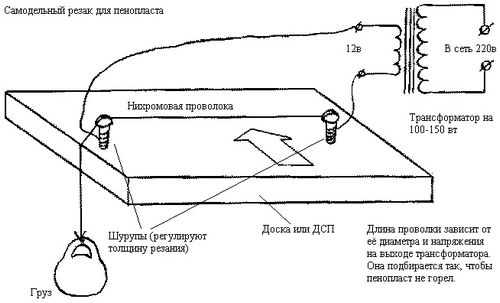

Схема подключения ИП к самодельному станку простая: первичную обмотку – к розетке, выходные концы трансформатора – последовательно через реостат к нагревающей нити. В идеале используется только ЛАТР. Расчет параметров источника питания невозможен без некоторых знаний электротехники, но в простейшем случае учитывается, что на 1 см длины нихромовой нити толщиной в 1 мм требуется приблизительно 2,5 ватта выделяемой мощности. При умножении длины нити на 2,5 получается искомая величина для источника питания.

На завершающем этапе с помощью реостата или ЛАТРа регулируется температура нагрева нити и подбирается оптимальная скорость подачи материала (от которой в свою очередь зависит толщина разрезания). При необходимости создания своими силами станка для фигурного моделирования изделий из пенопласта схема усложняется. В частности, в чертеж вводят дополнительные нити, перпендикулярные рабочему основанию. Изготовление стола для резки своими руками позволяет значительно сэкономить, ориентировочная стоимость необходимых элементов составляет 10000-12000 рублей, тогда как цена полупрофессионального оборудования достигает 140000.
