Стол для циркулярной пилы своими руками. Cтол из дерева своими руками

Дисковая электрическая пила, также известная как циркулярная пила, является необходимым инструментом для людей, которые занимаются или намерены заниматься деревообработкой. Сегодня на рынке доступен широкий выбор моделей пил, отличающихся диаметром диска, частотой вращения вала и мощностью электродвигателя. Основным преимуществом ручной дисковой электропилы является ее переносность.

При необходимости ее можно перевезти в любое место проведения работ, что очень важно при предоставлении профессиональных услуг по ремонту. Однако, в случае большого объема обрабатываемого материала, мобильность ручной пилы превращается в ее главный недостаток. Производить много операций, держа в руках не совсем легкий и работающий инструмент – удовольствие не из приятных.

Содержание:

• Варианты конструкции стола для циркулярной пилы
• Изготовление стола для циркулярной пилы своими руками
• Монтаж направляющей планки на стол на скорую руку
• Электрооборудование циркулярки
• Стол для циркулярной пилы своими руками: фото
• Стол своими руками: видео

Для больших объемов реза целесообразней установить дисковую пилу на стол. Благодаря этому она будет неподвижна, а мастеру будет гораздо удобней работать двумя руками. На ровной поверхности стола можно более точно произвести распил доски, листа фанеры, при этом не используя дополнительные усилия. Стол для циркулярной пилы можно сделать своими руками. Минимум затрат времени и подставка для пилы будет готова. Достоинством конструкции стола является то, что пилу при необходимости можно легко снять и применить как ручную. О том, как сделать стол своими руками для циркулярной пилы – далее в статье.

Варианты конструкции стола для циркулярной пилы

При кажущейся сложности, изготовить стол для циркулярки своими руками, не составит особого труда. В промышленных условиях верстаки для циркулярных пил изготавливают из металла. Такие столы довольно крепкие и могут выдержать заготовку любого размера. Однако, для изготовления такого стола требуются навыки сварочных работ и наличие соответствующего оборудования. Именно поэтому чаще всего в домашних условиях такие изделия делают из дерева. Размер стола для циркулярки зависят от целей его использования и габаритов помещения, в котором она будет использования. Для того чтобы без проблем распустить лист фанеры, стол должен быть большого размера, если же таких работ не планируется можно обойтись мини-столиком.

Некоторые мастера изготавливают не каркасный стол из дерева своими руками, а небольшой ящик, внутри которого помещается ручная электрическая пила. Преимуществом такого варианта является то, что все движущие и электрические части в ней спрятаны. Из недостатков можно отметить не слишком высокую надежность изделия.

Наиболее популярным столом для ручной циркулярной пилы является деревянный верстак. К его преимуществам можно отнести следующее:

• Простота конструкции. Стол своими руками полностью можно собрать самостоятельно за один день при минимальных затратах времени.
• Дешевизна материалов. Отрезки бруса, досок и кусок фанеры можно найти в любом хозяйстве, а если нет – недорого купить в любом магазине стройматериалов.
• Удобство в использовании. В отличие от стальных сварных конструкций, деревянный стол может быть разобран и оставлен на хранении. Для распила большого количества однотипных деталей, а также реза под заданным углом на поверхности стола устанавливают направляющие.

Изготовление стола для циркулярной пилы своими руками

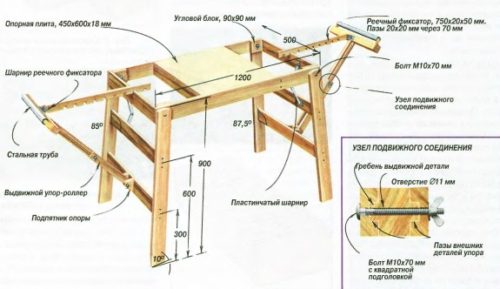

Первоначальным этапом изготовления станет составление схемы стола своими руками. Естественно, делать его в деталях на ватмане со всеми требованиями ГОСТов не нужно, но схематический рисунок поможет определить количество материала, требуемого для работы, и оценить эксплуатационные характеристики будущего изделия.

После того как готовы чертежи стола своими руками, можно начать подготовку материала. Для изготовления простого стола для циркуляционной пилы понадобится:

• Лист фанеры для изготовления столешницы. Для этих целей наилучшим вариантом станет ламинированная фанера. По ее шлифованной поверхности заготовка будет лучше скользить. Да и срок службы ламинированной фанеры гораздо дольше, чем у обычной, правда, и стоит она дороже. При использовании обычного материала необходимо будет вскрыть его несколькими слоями лака. Толщина материала должна быть не менее 20 мм.
• Доска струганная, толщиной 50 мм и шириной 100 мм для изготовления ребер жесткости.
• Брус 50Х50 мм для изготовления ножек стола.
• Крепежные изделия: болты, гайки, шайбы, саморезы, шканты.
• Электроинструмент: дрель, шуруповерт, фрезер, электрическая циркулярная пила, электролобзик.
• Материалы: столярный клей, лак.
• Струбцины, линейка, угольник, карандаш.

Порядок работ:

1. Первым этапом работ станет подготовка столешницы. Из листа фанеры выпиливается заготовка необходимых размеров. Ее размеры зависят от обрабатываемой заготовки и площади помещения, где в основном будут проводиться работы. Естественно, чем больше площадь поверхности стола, тем удобней на нем работать, однако, слишком громоздкий стол может стать помехой в работе.
2. После разметки листа фанеры столешница вырезается при помощи электролобзика. Края готовой столешницы обрабатываются фрезером (снимаются фаски).
3. Теперь можно делать разметку под установку пилы. Одним из параметров работы циркулярной ручной пилы является высота реза. Как правило, она составляет 50-70 мм. Именно такую заготовку она может распилить за один проход. Однако, данная высота указывается с учетом расстояния от подошвы инструмента. При креплении ее к столу, высота реза уменьшится на толщину столешницы, а это в свою очередь минус 20 мм. Такой факт серьезно снизит производительность инструмента. Чтобы этого не произошло, с обратной стороны столешницы в границах крепления пилы делают выемку толщиной 10 мм, формируя посадочное место. Нанести его границы на фанеру можно просто приложив подошву к поверхности и обведя ее карандашом. Правда, для этого придется снять диск.
4. После того как границы очерчены, можно сделать выборку фрезером. Закончив процесс, можно приложить пилу к посадочному месту и проверить правильность посадки. Если есть какие-либо отклонения, место посадки необходимо доработать. Далее по отверстиям в подошве необходимо наметить места для отверстий под установку крепежных болтов.
5. Затем в месте прохода диска пилы делается сквозной паз, а при помощи дрели – сквозные отверстия под установку болтов. С обратной стороны отверстия рассверливаются под диаметр головки крепежных болтов, чтобы последняя зашла «в потай». После установи болтов, отверстия можно будет залить клеем, зашпаклевать и зашкурить. В таком случае при необходимости пилу можно будет просто снять или поставить на место.
6. После того, как работа со столешницей закончена, можно начинать установку ребер жесткости. Для доски соединяются по периметру и крепятся при помощи саморезов по дереву. Внутренние углы конструкции можно усилить мебельным уголком. Перед сборкой основания стола все доски необходимо обработать при помощи рубанка, чтобы добиться идеально ровного торца. В противном случае столешница будет установлена с перекосом.
7. Крепится столешница к раме при помощи клея и шкантов. Отверстия под шканты сверлятся как в раме, так и в столешнице. Перед установкой крепежа в отверстие заливается немного клея. Также клей наносится на торцы рамы в местах соединения со столешницей. После установки последней, она прижимается к раме при помощи струбцин и оставляется до полного высыхания клея. Пока он не полностью высох, необходимо аккуратно убрать его излишки.
8. Пока клей сохнет, можно приступить к изготовлению ножек. Для этого вырезают 4 одинаковых бруса, которые при помощи болтов крепятся к раме стола. Для того чтобы при затяжке болтов не повредить дерево, под их головки и прижимные гайки устанавливаются шайбы. На установку каждой ножки уйдет 2 комплекта крепежа.

После окончания сборки стола можно устанавливать циркулярную пилу.

Монтаж направляющей планки на стол на скорую руку

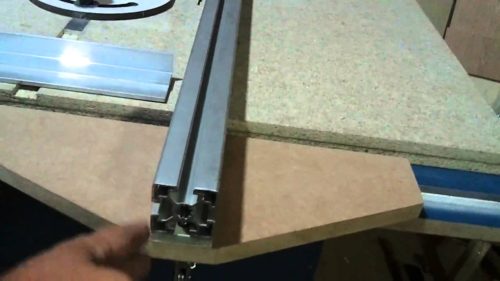

Для того чтобы удобней было нарезать детали одинаковых размеров, на поверхность столешницы устанавливается подвижная направляющая планка. Ее можно устанавливать и закреплять на определенном расстоянии от диска циркулярной пилы, тем самым регулируя ширину реза. В качестве планки может выступать простой алюминиевый уголок.

Для того чтобы планка могла спокойно ходить по поверхности стола, на столешнице фрезеруют два параллельных паза. Для этого используется специальная фреза. Паз выбирают таким образом, чтобы в него входила головка болта, и последний спокойно ходил в нем. В это же время болт не должен выпадать из паза. В направляющей планке сверлятся отверстия под болты, которыми она будет прижиматься к поверхности. Теперь чтобы передвинуть ее, можно попустить гайку на болте, и закрепить, затянув ее.

Электрооборудование циркулярки

Еще одной задачей, которую необходимо решить, станет электрификация циркулярки. Дело в том, что, как и у любого ручного инструмента, кнопка включения пилы находится на ее корпусе. При установке ее внизу поверхности стола, кнопка окажется вне зоны досягаемости. Решить эту проблему можно двумя путями: быстрым и правильным. В первом случае кнопка просто зажимается пластиковым хомутом, а выключение проводится методом вытягивания штепселя из розетки. Это не совсем удобно, так как исключается быстрое выключение инструмента в аварийной ситуации.

Правильным путем является установка на корпусе кнопки включения-выключения, а также штепсельной розетки. Напряжение на розетку подается только при включенной кнопке. При снятии циркулярки ее штепсель просто нужно будет вынуть из розетки на корпусе стола. При проведении работ по электрификации стола необходимо качественно заизолировать все элементы цепи, чтобы при работе не ударило током.

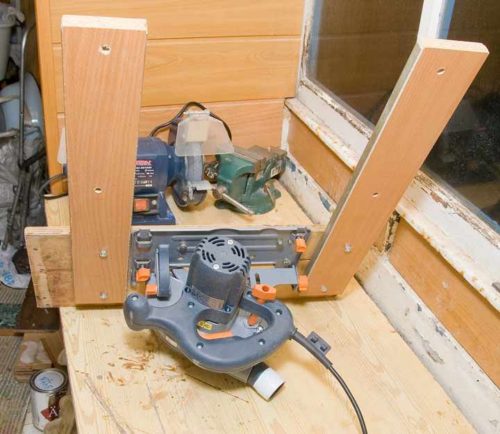

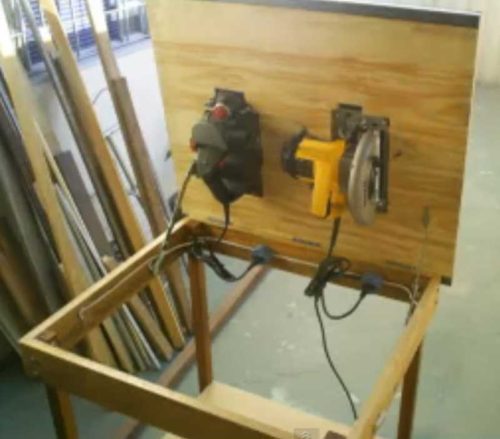

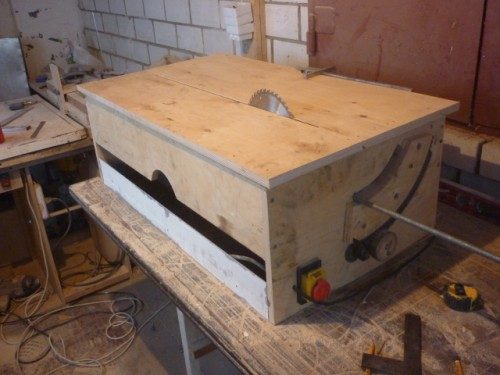

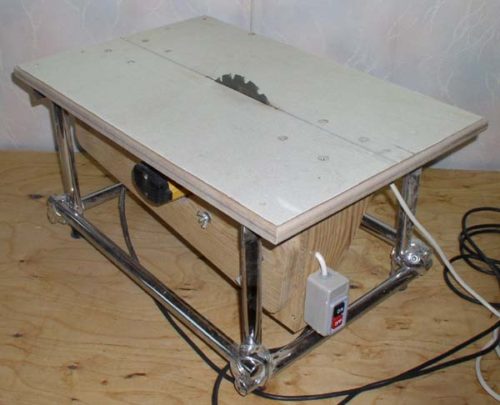

Стол для циркулярной пилы своими руками: фото
