Стол для циркулярной пилы своими руками

Домашнему мастеру может не хватать инструментов для резки древесины самостоятельно. Это не простая задача, требующая специального оборудования. Решением может стать ручная циркулярная пила и стол, специально под нее собранный. Важно, чтобы при покупке материала его могли распилить в необходимые формы и размеры, так как точность прямоугольных форм деталей очень важна.

Из чего делать стол и основу

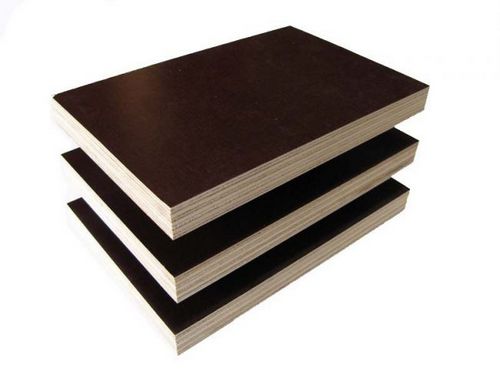

Использование ламинированной фанеры рекомендовано для изготовления столешницы. Оптимальной считается толщина в 9 или 11 мм. Данный материал отличается высокой прочностью, которая не позволяет фанере прогибаться, а также поверхностью, позволяющей материалу легко скользить. Фанеру рекомендуется делать размерами 80х80 см.

Приобрести ламинированную фанеру можно здесь.

В качестве материала для изготовления корпуса подойдут листы ЛДСП. Толщина листа должна быть 16 мм. Для того, чтобы собрать корпус потребуются четыре равные детали с размерами 40х78,4 см. Из данных деталей собирается ящик прямоугольной формы. Для скрепления подойдут саморезы. прочность и устойчивость конструкции придадут установленные во внутренних углах бруски со стороной сечения 4 см. Крепление выполняется также саморезами. Торцевые поверхности брусков послужат дополнительной поверхностью для крепления столешницы.

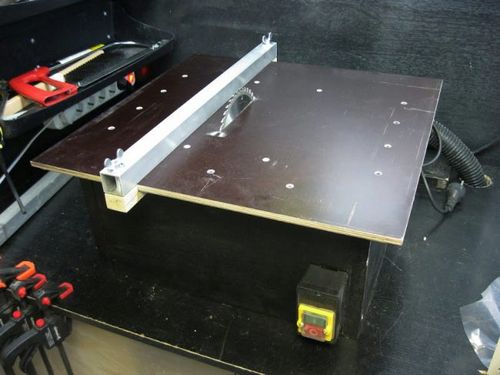

Получившаяся стационарная установка с легкостью умещается на любой верстак подходящих размеров. В случае если конструкция предполагает полную независимость, то бруски, укрепляемые по углам, должны быть такой длины, чтобы они выполняли функцию ножек. Для ножек необходимо предусмотреть наличие перекладин и гнета, обеспечивающих большую устойчивость конструкции.

Как закрепить пилу

Прежде всего, требуется разметка изнаночной стороны фанеры. Первым делом отмечается центр, через который проводятся две перпендикулярные линии. Далее следует обратиться к размерам ручной пилы, а именно определить, какие форму и размеры имеет опорный башмак. Его размеры необходимо отразить на столешнице. Нижний защитный кожух также требует измерения, потребуется значение его диаметра, толщины и расстояния удаления от каждого края опорного башмака. Все измерения переносятся на материал.

В каждом из углов опорного башмака требуется проделать отверстие, имеющее диаметр 1 см. Место, в котором будет находиться отверстие, выбирается произвольно. После этого проводят примерку башмака к разметке. При помощи тонкого сверла центры, проделанных в башмаке отверстий, переносятся на фанеру с обратной стороны.

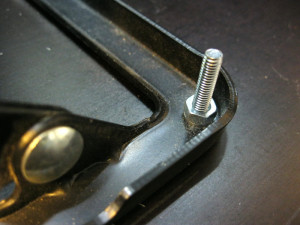

Использование болтов М8, имеющих потайную корпусную головку, служит оптимальным вариантом для того, чтобы закрепить пилу к фанере. Для них необходимо сделать отверстия с наружной стороны столешницы. Данные болты затягиваются снизу пружинными шайбами, предотвращающие откручивание от вибрации.

В случае если все отверстия совпали, то столешницу с укрепленной пилой прикрепляют к коробу. Для этого потребуется в углах столешницы проделать отверстия с отступом по 3 см от каждой стороны угла, таким образом, чтобы крепящий элемент приходился ровно на центр углового бруска. В брусках по центру также просверливается по одному отверстию, в которое затем необходимо вставить 18-ти миллиметровую стальную футорку М8. Окончательное затягивание гаек производится после точной регулировки диска пилы.

Работы по электрике

Нужно определить расположение выключателя. Определитесь с какой стороны короба, справа или слева для Вас является самым удобным местом для установки кнопки «Вкл/Выкл». Подключение «нормально открытого контакта» необходимо присоединить к разрыву питающего кабеля. А подключение концов провода производится к расположенной с внутренней стороны короба штепсельной розетке. После этого необходимо устроить пробный запуск.
