Проем, предназначенный для установки окна, имеет значительное воздействие на помещение, так как через него происходит проветривание и наполнение природным светом внутренней области. Окно, как структурный элемент, играет важную роль в обеспечении современного уровня комфорта в жилище каждого человека. «Строение окна» – это ключевой аспект, определяющий функциональность и эстетику жилого пространства.
Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, – максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.
В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.
Из статьи Вы узнаете:
- Из чего состоит пластиковое окно
- Устройство профиля
- Лучшие производители окон
- Где купить пластиковые окна в Москве?
- Состав стеклопакета
- Уплотнитель
- Фурнитура
- Отличия конструкции пластиковых окон
- Какое окно выбрать в комнату
- Советы по выбору оконных ПВХ систем

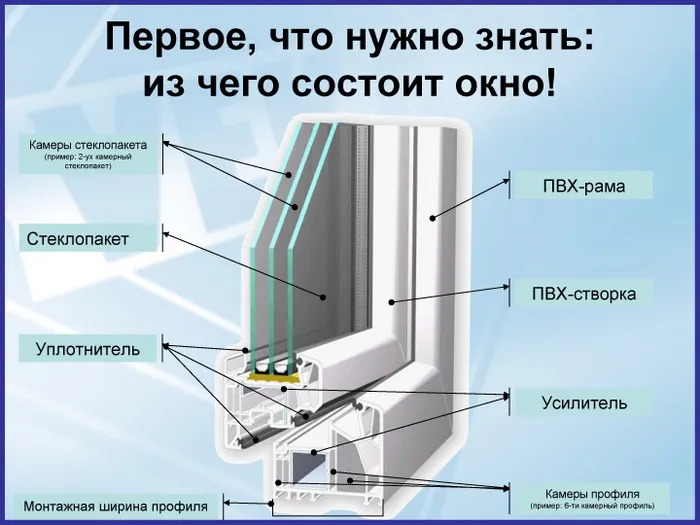

Из чего состоит пластиковое окно
Составляющие оконной системы:
ПВХ (поливинилхлорид или, другими словами, пластик) рама
ПВХ створка
Металлическое армирование (усиление) профиля
Камеры оконного профиля
Камеры стеклопакета
Стекла стеклопакета
Уплотнительная резинка
Ширина профиля. Ее необходимо учитывать при монтаже
Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.
Перечислим основные элементы пластикового окна:
- Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
- Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
- Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
- Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
- Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
- Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.
В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.
Статьи по теме:
◾Раздвижные окна на балкон
◾Глухие пластиковые окна
◾Что находится между стеклами окон?
Устройство профиля
Внутри профиль пластикового окна разделяется на перегородки – камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.
Блиц-опрос: При выборе пластикового окна на что важно обращать внимание?
Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в конструкции которых присутствует от 4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.
Ширина профиля
Чем шире система, тем она теплее и тише.
- 60мм системы (эконом класс) к ним относятся системы шириной 58-64 мм. Такой профиль называют узким, экономичным. Системы предназначены для установки в нежилых помещениях или южных регионах России.
- 70мм системы (стандарт) – для жилых помещений, квартир, где счета за отопление формируется исходя из общепринятых норм, но требуется комфорт. Система является более широкой, а значит теплой – на 10% теплее 60-х систем, при этом более тихой и надежной в эксплуатации.
- 80мм системы и более (премиум-класс) – для частных домов, где особенно важно теплосбережение, а плата за отопление 100% лежит на плечах собственника. Премиальный профиль рекомендуется устанавливать в недвижимость с панорамными окнами. Системы на 20% теплее 60-х систем, при этом более прочные и долговечные. Профиль в сочетании со специальным стеклопакетом позволяет добиться высокой звукоизоляции.
Количество воздушных камер в профиле
Менее значимый параметр, но важный. Воздушные камеры добавляют теплосбережения и звукоизоляции профилю.

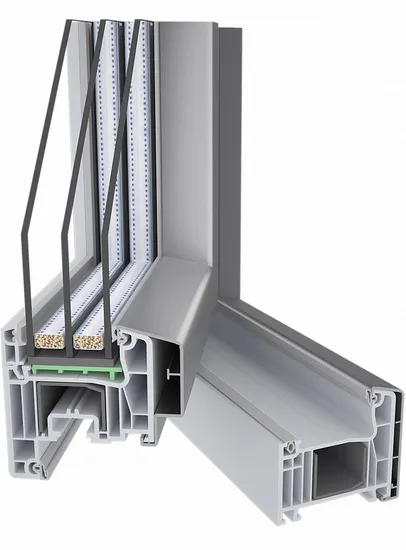

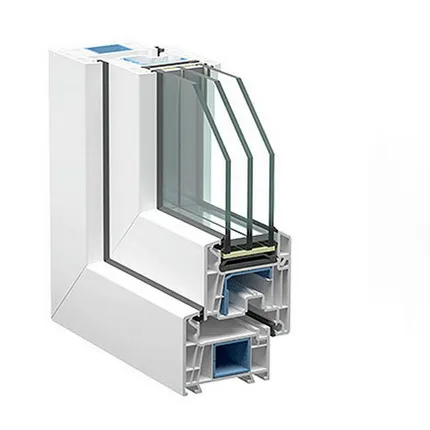

Оконный профиль в разрезе:
1,2,3,4,5 — воздушные камеры в СТВОРКЕ
1,2,3,4,5 — воздушные камеры в оконной РАМЕ
Ширина профиля. (размеры, в зависимости от класса профиля, могут отличаться)
Рассматривать число камер следует только в сочетании с шириной. Наиболее распространенные соотношения ширина/количество камер: 60/3, 70/5, 80/6.
Владислав Добронравов
Ведущий технический специалист компании Окна-Медиа
Внимание! При выборе между шириной профиля и количеством камер предпочтение следует отдавать ширине.
Качество профиля
Помимо ширины и количества камер необходимо обратить внимание на качество профиля. Качество напрямую влияет на долговечность. Эксперименты с удешевлением рецептуры, экономия на дорогостоящих добавках (диоксиде титана, модификаторе ударопрочности) приведут к необходимости повторной замены окна через 5-7 лет.
Долговечность профиля подтверждается результатами испытаний в исследовательских центрах. Ознакомиться с ними можно в протоколах испытаний – ответственные производители не скрывают эту информацию и предоставляют ее своим клиентам.
Владислав Добронравов
Ведущий технический специалист компании Окна-Медиа
Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.
Классы профилей
При изготовлении оконных профилей производители руководствуются требованиями общего европейского стандарта RAL-GZ 716/1, который разделяет продукцию подобного рода на три класса: A, B и C.
Рассмотрим подробнее особенности каждого класса оконного профиля.
| Минимальная толщина стенок профиля (мм) | ||
| Класс | внешних | внутренних |
| A | 2,8 | 2,5 |
| B | 2,5 | 2 |
| C | любая | любая |
Как видно из таблицы, профиль класса C не имеет жестких требований по толщине стенок, а потому конструкции подобного типа годятся для установки лишь в нежилые помещения, не требующие особых температурных условий, например складские, либо балконы с холодным остеклением. Для закрытия оконных проемов квартиры выбор происходит из первых двух.
Отличия класса A и B
На первый взгляд разница толщины стенок между профилями класса А и Б не столь существенна – всего три миллиметра. Однако отличие характеристик проявляет себя в полной мере: прочность и способность профиля класса Б сохранять первоначальную форму в сравнении с А, уменьшается примерно на 20%. Таким образом срок службы пластиковых окон, основу которых составляет профиль с маркировкой «Class B» меньше, чем продолжительность эксплуатации ПВХ конструкций, оснащенных профилем «Class A». Также более высокий класс обеспечивает лучшее сопротивление изделия воздействию механических нагрузок (ударов).
Владислав Добронравов
Ведущий технический специалист компании Окна-Медиа

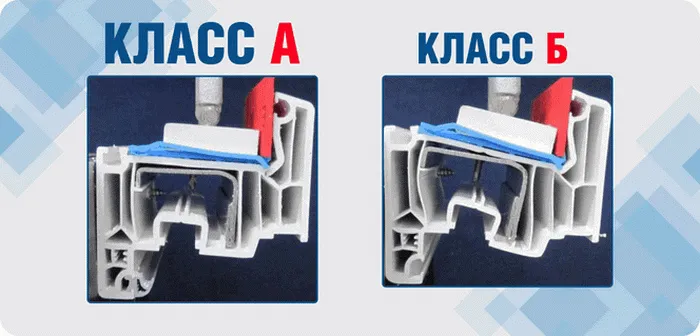

На рисунке снизу:
При одинаковом давлении штыря сверху, пластиковый профиль класса Б изгибается сильнее, чем А.
Почему потребители иногда останавливают свой выбор на профиле более низкой категории? Все дело в стоимости. Не каждый из них готов оплатить существенную прибавку из-за характеристик: изделие класса А, несмотря на неоспоримые достоинства, стоит заметно дороже, что отражается на конечной ценовой составляющей ПВХ окна.
Статьи по теме:
◾Процесс изготовления пластиковых окон
◾Немецкие пластиковые окна
◾Окна аркой
Лучшие производители окон
№1. Rehau
Обзор модельного ряда (откроется в новом окне)
Окна с профилем Rehau
Итого
4.8
Отличный общий балл. Оконный профиль Rehau — для тех, кто предпочитает самое лучшее
№2. Veka
Обзор модельного ряда (откроется в новом окне)
Окна с профилем Veka
Итого
4.2
Несколько сниженные характеристики ПВХ профилей Veka компенсируются доступной ценой. Отличный выбор за разумные деньги
№3. Kaleva
Обзор модельного ряда (откроется в новом окне)
Окна с профилем Kaleva
Итого
3.4
Середнячок с претензией на лидерство. Отстает от топовых брендов, а потому лишь немногие фирмы-производители готовы предложить окна марки Kaleva конечному потребителю.
Где купить пластиковые окна в Москве?

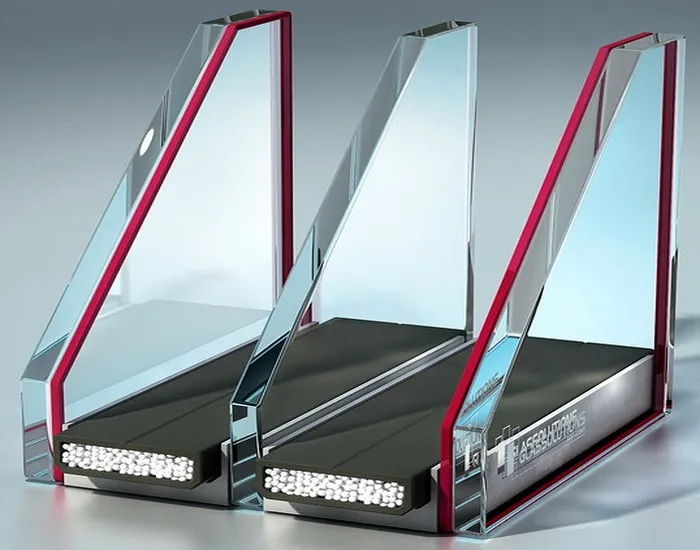

Состав стеклопакета
Элементы стеклопакета:
Стекло
Воздушная камера

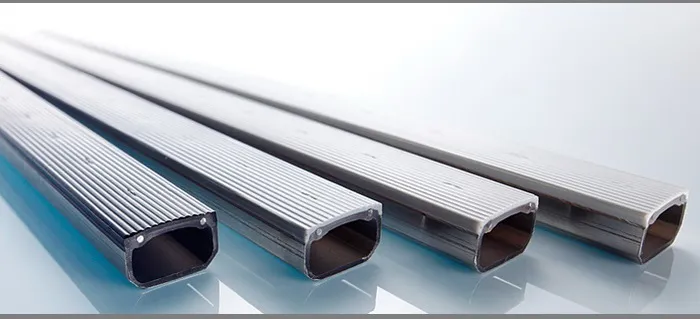

Дистанционные рамки

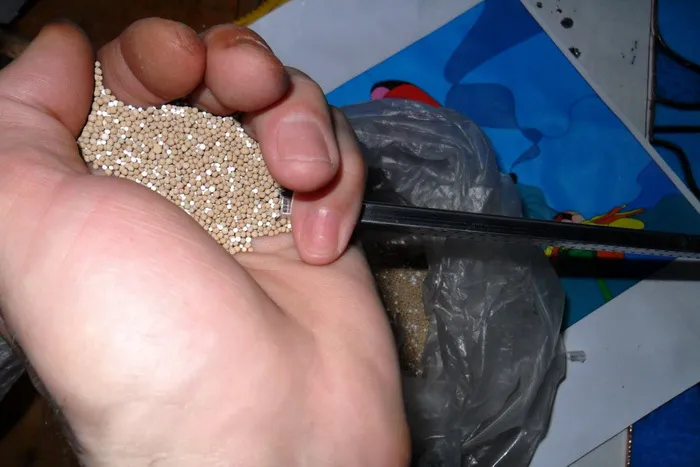

Влагопоглатитель
Герметизирующие слои
Конструкция стеклопакета представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.
Теплоизоляционные свойства стеклопакета зависят от:
- количества камер;
- наполняющего газа (в дешевых моделях используют осушенный воздух, в дорогих – аргон или криптон);
- типа стекол и расстояния между ними.
Блиц-опрос: Пластиковые окна какой марки самые лучшие?
Из наших обзоров оконных производителей Вы можете узнать преимущества и недостатки каждой из марок пластиковых окон: KBE, Deceuninck, Proplex, Brusbox, Schuco, Grain.
Оптимальным считается расстояние в 16 мм, но не более 20мм и не меньше 10мм. При малом просвете потери тепла значительно возрастают, а при большом – начинают действовать конвективные процессы, что также снижает энергоэффективность заполнения.
Факторы, перечисленные выше, помимо теплопроводности, в значительной степени влияют на звукоизоляцию помещения. Внешние шумы активней всего поглощаются при совместном использовании двух камер – 10 и 16 мм.

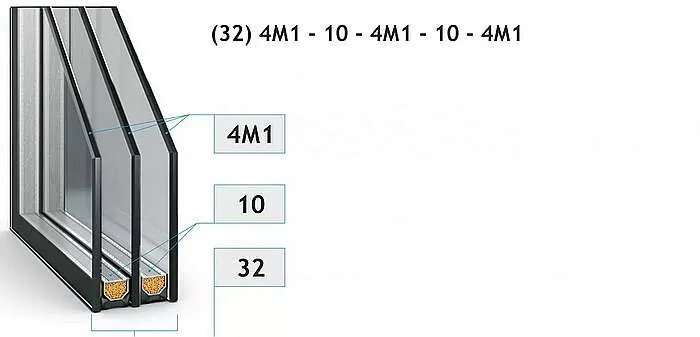

Формула стеклопакета
Формула стеклопакета показывает, какова конструкция стеклопакета. Она представляет собой расшифровку свойств стеклопакета и описывает характеристики основных материалов, используемых при изготовлении.
Формула всегда начинается с внешнего стекла, выходящего на улицу.
Сначала указывается толщина применяемого стекла, далее через дефис обозначается ширина дистанционной рамки, затем указывается толщина внутреннего стекла, через дефис – снова ширина дистанционной рамки и последнее значение – толщина последнего стекла, “смотрящего” в интерьер.
Расшифровка формулы стеклопакета:
4 — толщина применяемого стекла, в мм. М1 — марка используемого стекла. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов.
10 — ширина дистанционной рамки, в мм
32 — общая ширина стеклопакета, в мм

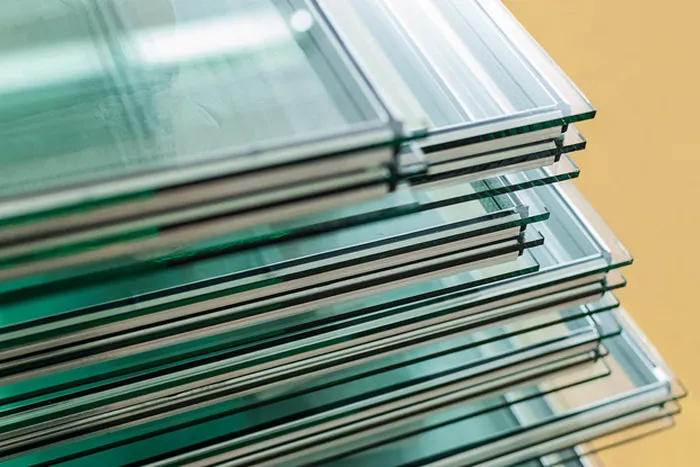

Стекло в стеклопакете
Применяемое стекло в стеклопакетах делится на:
- Простое флоат-стекло. Устаревшая версия современного стекла, без покрытия. По теплосбережению и солнцезащите значительно уступают стеклу с покрытиями;
- Низкоэмиссионное. Стекло для сохранения тепла. За счет специального напыления снижает теплопотери через конструкцию до 70%. В стеклопакете таких стекол может быть 1-2. Чем их больше, тем стеклопакет теплее;
- Мультифункциональное стекло – для сокращения затрат на отопление и кондиционирование. Защищает от нагрева от солнца на 60% эффективнее, чем обычное стекло, при этом потери тепла тоже сокращаются на 50-100%;
- Стекло триплекс, многослойное для высокой звукоизоляции и противовзломности. Триплекс увеличивает звукоизоляцию на 5-15 дБ, а окно становится тише до 30% по сравнению с обычным.
Пример строения многослойного стекла (триплекс):

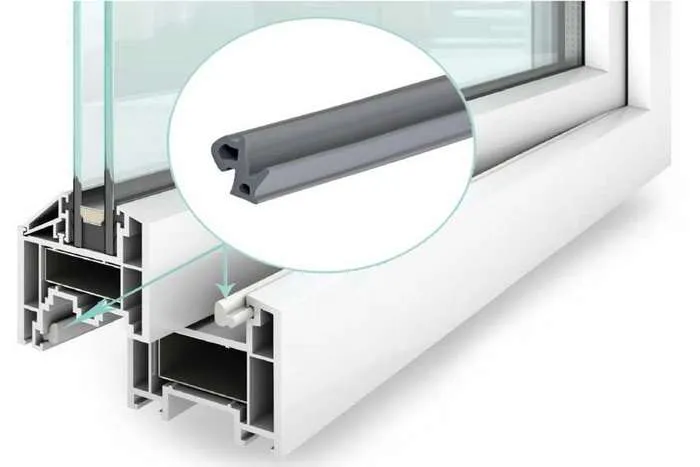

Уплотнитель
Уплотнители для окон должны быть качественные, так как они отвечают за:
защиту от внешнего шума – купить оконные уплотнители для пластиковых окон особенно рекомендуется тем, кто живет в шумном районе. Если окна вашего дома выходят на оживленную трасу, двор детского сада или другие места, шум от которых вам мешает, то установка резиновых, силиконовых или каучуковых уплотнителей легко решит эту проблему;
сохранение температуры в доме – при плохой теплоизоляции окон из дома очень быстро уходит тепло, а летом даже кондиционер не спасает от жары. Это приводит к высоким расходам электроэнергии. Уплотнительные прокладки в окнах сделают проживание в доме намного комфортнее, позволят сохранить тепло зимой и прохладу летом, а также помогут сэкономить на коммунальных услугах;
защиту от влажности – часто влага от дождя или снега просачивается в дом именно через окна. Даже незначительные щели в итоге могут привести к постоянной повышенной влажности. Резина, каучук или силикон не пропускают воду, поэтому в вашем доме всегда будет сухо и комфортно;
более комфортную эксплуатацию стеклопакетов – створки с прокладками из эластичных материалов лучше открываются и закрываются, не хлопают и не скрипят;
продление срока службы окон – независимо от того, какие окна установлены в вашем доме, деревянные или пластиковые, использование прокладок позволит им прослужить намного дольше, защитит их от пагубного воздействия влаги, перепадов температуры и механических деформаций. Таким образом, устанавливая уплотнительную прокладку, вы обеспечиваете своим окнам длительную жизнь.
Оконные уплотнители бывают: силиконовые, резиновые, каучуковые. Лучше остановить свой выбор на силиконе, так как он надежен и долговечен.
Статьи по теме:
◾Ламинированные пластиковые окна
◾Панорамное остекление
◾Окна для частного дома
Фурнитура
Фурнитура пластиковых окон – это комплекс элементов, объединенных в сложные механизмы, назначение которых – плотная фиксация створки по отношению к раме, а также обеспечение открытия/закрытия в определенном режиме. Так как окно непосредственно контактирует с внешней средой, качество материалов во многом определяют ее надлежащее функционирование.
Фурнитура ПВХ окон, как и сами окна, проектировалась по принципу конструктора и включает в себя следующие детали:
- Верхние и нижние петли. Устанавливаются на створках и связанных участках рамы;
- Блокирующие элементы и ответные планки;
- Механизм взаимодействия ручки с петлевой группой и блокирующими элементами (профильная обвязка, расположенная по периметру створки).
Владислав Добронравов
Ведущий технический специалист компании Окна-Медиа
Roto – самая популярная марка поворотно-откидной фурнитуры, завоевала любовь во всем мире. Фурнитура 6-го поколения Roto NX с усиленными петлями, более толстым металлом и встроенным микропроветриванием делает жизнь людей более комфортной. Противовзломная фурнитура Roto NX обеспечивает безопасность не только в закрытом положении створки, но и в режиме проветривания. Улучшенное покрытие 5-го класса повышает долговечность и гарантируют надежную работу не менее, чем на протяжении 10 лет.
Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания.
Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.
Статьи по теме:
◾Треугольные окна
◾Круглые окна
◾Французские окна в квартире
Отличия конструкции пластиковых окон
Светопропускающие ПВХ конструкции различаются по:
- Форме. Современные конструкции могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
- Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются конструкции коричневого цвета, оформленные под дерево.
- Количеству створок. Наиболее популярные системы с двумя створками – с одной глухой, другая открывающаяся.
- Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
Блиц-опрос: Знаете ли Вы, что такое штульповое окно?
Наличию или отсутствию:
- Вентиляционного клапана.
- Форточки.
- Подогрева стекла.
- Встроенных жалюзи в стеклопакете.
- Газа в стеклопакете.
Помимо вышеперечисленных отличий, пластиковые конструкции могут быть с раскладкой и без нее. Раскладка на окне – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.
Пример раскладки: золотистая, коричневая
Различие по форме
Треугольные окна
Основная область применения треугольных окон – это частные дома и коттеджи, в которых здание имеет островерхую крышу. В этом случае треугольное окно может идеально вписаться во внешний облик сооружения, придав ему законченный и эстетичный внешний вид.
Не менее часто треугольные оконные конструкции используются при разработке дизайн проектов в стиле хай-тек или даже осовремененная классика.
Следует учитывать, что при изготовлении данного вида конструкции расходуется несколько больше материалов, чем для стандартного прямоугольного. Поэтому стоимость треугольного окна, как правило, несколько выше.
Прямоугольные окна
Неудивительно, что окна из ПВХ прямоугольной формы являются самыми распространенными. Универсальность конструкции, минимальный расход материалов при изготовлении и, соответственно, самая невысокая стоимость изделий, возможность практически повсеместного использования – все это сделало прямоугольные конструкции из поливинилхлорида самой популярной оконной конструкцией.
Помимо стоимости, данная разновидность окон из пластикового профиля имеет и еще одно немаловажной достоинство – прямоугольные окна наиболее просты при монтаже и ремонте. Это объясняется достаточно просто – используются типовые конструкции, комплектующие и фурнитура.
Круглые окна
Круглые оконные пластиковые конструкции встречаются относительно нечасто. Но там, где они используются, практически всегда в результате получается оригинальное архитектурное или дизайнерское решение. Например, популярностью пользуются так называемые круглые окна-иллюминаторы, которые устанавливаются в ванной комнате, располагающейся в мансардном этаже частных домов или гостиниц.
Изготовление окон круглой формы не сопровождается заметным удорожанием, поэтому их стоимость не намного отличается от типовых прямоугольных. Поэтому можно спрогнозировать, что круглые конструкции из ПВХ будут использоваться все чаще, особенно, в частном домостроении.
Блиц-опрос: Как называют окна, устанавливающиеся углом?
Из нашей статьи Вы можете узнать про угловые окна: их возможности, характеристики + фото
Арочные окна
Арочные поливинилхлоридные окна – это в большинстве случаев конструкция, которая имеет верхнюю часть в форме дуги определенного радиуса. Можно сказать, немного упрощая, что арочное окно, по сути, представляет собой половину круглого.
Арочные окна различной конфигурации очень часто применяются в религиозных сооружениях: полуциркульные – в православных церквях, стрельчатые – в готических храмах. Их стоимость относительно невысока, поэтому они нередко используются для разнообразия архитектурных решений при возведении крупных общественных зданий и проектировании элитных коттеджей и частных домов.
Трапециевидные окна
Трапециевидные окна из поливинилхлорида (другое часто встречающееся название – окна-трапеции). Они могут применяться практически в любых помещениях. Конструкции данной формы отлично сочетаются с самыми разнообразными дизайнерскими решениями, связанными как с интерьерами, так и с внешним видом здания.
Наличие окон-трапеций на фасаде придает любому сооружению оригинальность и изысканность. Особенно часто трапециевидные оконные конструкции используются в частных домах, когда сооружение имеет двухскатную крышу. В этом случае применение пластиковых окон-трапеций обеспечивает максимальную освещенность внутренних помещений.

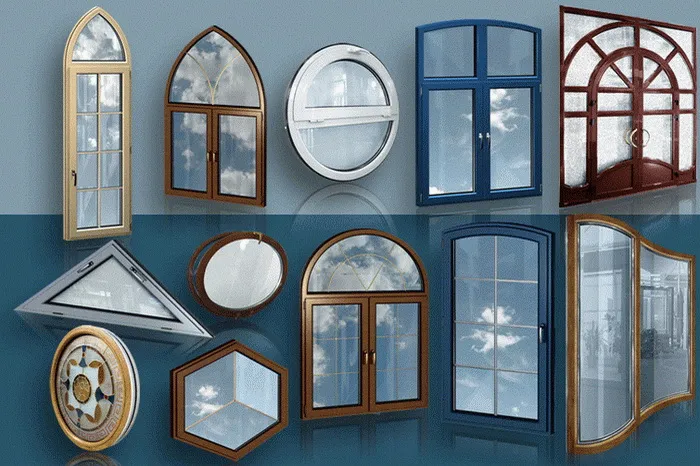

Различие окон по форме:
Квадратные
Круглые
Сложносоставные
Шестиугольные
Треугольные
Овальные
Арочные
Многоугольные
Трапецевидные
Отличие по цветовой гамме
Если тематика белого цвета не подходит под дизайн вашего дома, сделайте коричневые окна. Производители предлагают большую гамму оттенков: от естественных под натуральное дерево до ярких оригинальных цветов. Коричневый оттенок имитирует древесные породы с разнообразным рисунком, повторяющим узор настоящего дерева.
Нанесение окраски на профиль, может быть односторонним и двусторонним. Многие владельцы квартир или офисов выбирают пластиковый профиль, где коричневый цвет нанесен только с внутренней стороны. Это позволяет не менять отделку фасада многоквартирного дома, если подобный процесс строго регламентирован и не приемлет изменений. Также белый цвет с наружной стороны нередко приходится сохранять, если вы живете в историческом центре.
А вот для загородных домов можно выбрать какие угодно решения. Цветной профиль может быть однородным, то есть иметь один и тот же оттенок изнутри и снаружи. Но нередко можно увидеть пластиковое окно, окрашенное с двух сторон разными оттенками. Такой вариант одновременно решает две задачи: гармонично вписывает стеклопакет во внешний и внутренний вид здания.
Статьи по теме:
◾Большие окна в квартире
◾Витражные окна
◾Мягкие окна
Придание оттенка оконным рамам технологией ламинирования
Ламинирование цветом представляет собой процесс, при котором предусмотрено покрытие оконных пластиковых рам и подоконников специальной пленкой. Она имеет полупрозрачный вид и имитацию структуры спиленного дерева и других фактур. Пленка нагревается до температуры 130 градусов. При этом материал выбирается по оттенку с учетом предпочтений хозяина и цветовой палитры, преобладающей в интерьере.
После высыхания покрытия образуется сетка, которая формирует клеевое соединение. За счет этого происходит повышенная адгезия, поэтому покрытие становится довольно прочным, выдерживает различные механические нагрузки: поверхность сложнее поцарапать или продавить.
В результате, подоконники и рамы, покрытые акриловой пленкой по принципу ламинирования со временем, не выгорают, не деформируются в случае перепадов температур и под воздействием атмосферных осадков. На таких покрытиях меньше видны загрязнения.

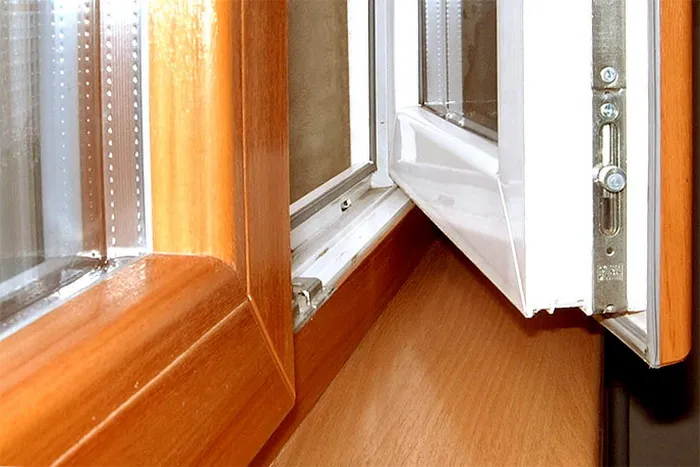

Цвет окна задается нанесением на раму ламинирующей пленки:

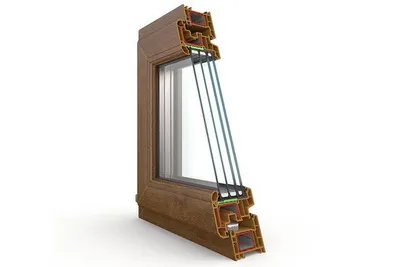

Ламинированные профили окна могут быть внутри коричневые, а снаружи — белые

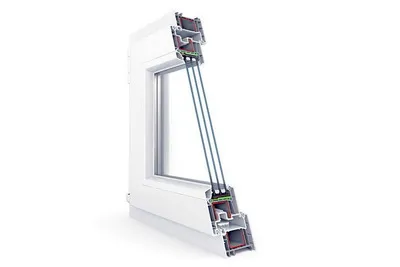

Профиль белого цвета — стандартный, предназначен для улицы

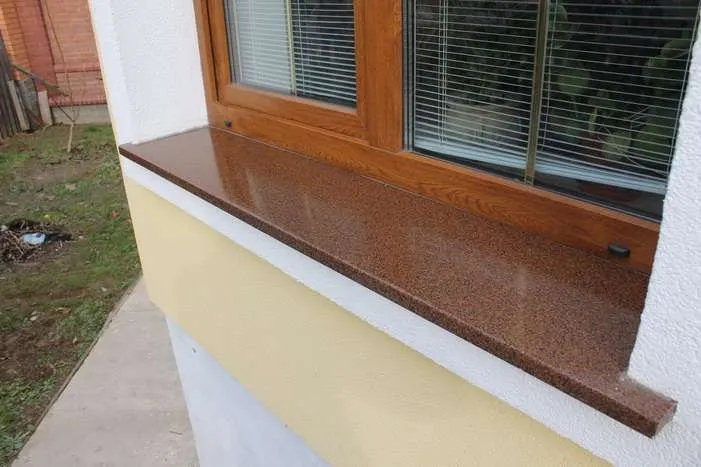

Подоконники, как правило, подбирают в тон внутреннего профиля
Наиболее востребованы на российском рынке цвета, имитирующие древесину:
Впрочем, цветовая гамма профиля может быть любой:
Разница по количеству створок
Створка – отдельная ячейка стеклопакета, разделённая с соседней оконным профилем. В большинстве случаев их количество зависит от ширины оконного проёма (чем шире – тем больше створок).
Наиболее распространёнными считаются такие виды окон:
- Одностворчатое. Самый экономичный вариант. Может быть открывным или неоткрывным (глухим). Последние чаще всего устанавливаются в коридорах, котельных, на лестничных площадках, на мансардных этажах.
- Двухстворчатое. Один из наиболее популярных вариантов. Область применения таких конструкций распространяется повсеместно: начиная с частных домовладений и коттеджей, заканчивая многоэтажными строениями жилого или коммерческого назначения. Устанавливаются в проёмы, ширина которых превышает 90 см. Имеют 2 стеклопакета с одним или двумя открывающимися. Для усиления конструкции между пакетами устанавливают разделяющий вертикальный профиль.

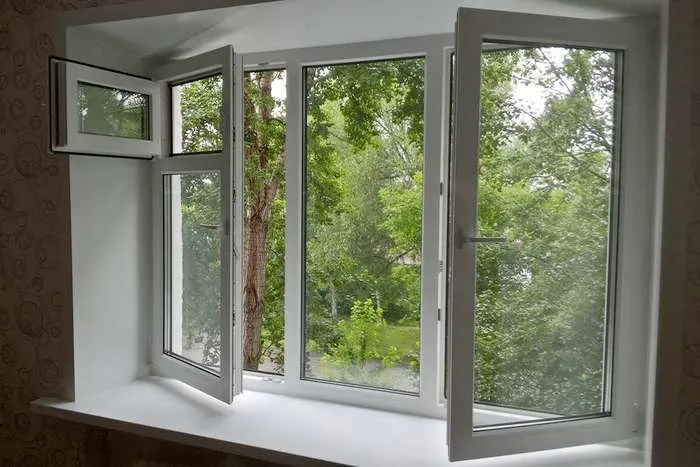

- Трёхстворчатое. Вариант пластикового окна с тремя створками. Монтируется в большие оконные пролёты объёмных гостиных, просторных залов, офисов.
Глухая створка окна
Одностворчатое окно
Двухстворчатое окно
Балконный блок
Трехстворчатое окно
Балконная дверь
Разнообразие по вариантам открытия рам
На текущий момент покупателям доступно множество решений, благодаря чему можно легко подобрать максимально удобный вариант открывания рам:
1. Поворотный – классический способ открывания, который сегодня применяется крайне редко, поскольку не в состоянии обеспечить требуемый уровень комфортабельности при эксплуатации окон.
2. Откидной – используется в основном для фрамужных створок, которые движутся в одной плоскости.
3. Глухое – применяется в тех помещениях, где не требуется проветривание, либо в комнате имеются другие окна с отрывающимися створками.
4. Поворотно-откидной – на сегодняшний день самый популярный вариант открывания и закрывания створок, которые благодаря специальным механизмам могут откидываться на заданное расстояние.
5. Складной – практичный способ открывания для больших площадей остекления. Комбинированный поворотно-раздвижной механизм открывания имеет второе название – «Гармошка».
6. Раздвижной – движение створок вдоль рам обеспечивается специальной параллельно-сдвижной фурнитурой. Сегодня разработаны механизмы с системой демпфирования, которые подходят для комплектации массивных конструкций.
7. Наклонно-сдвижной – этот способ открывания обеспечивает комбинированная система. Помимо движения в параллельных плоскостях усовершенствованный механизм позволяет откидывать створки.

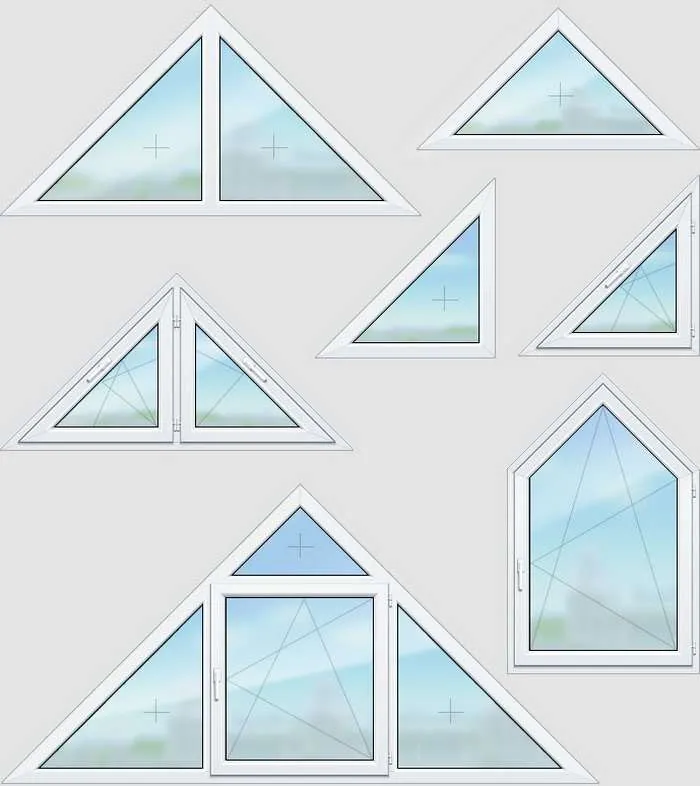

Как открываются окна, на примере треугольных:
Окно с двумя глухими (неоткрывающимися) створками
Система с одной глухой створкой
Конструкция с вертикальной глухой створкой
Система с одинарной открывающейся створкой (поворотно-откидной)
Конструкция с двумя открывающимися створками. Слева возможно поворотное и откидное положение, справа — только поворотное
Окно сложной треугольной формы, с открывающейся створкой в поворотное или откидное положение
По углам системы створки глухие, в центре — открывающаяся в сторону и в откидное положение
Окна с клапаном
Оконные приточные клапаны – это часть естественной вентиляции. Попадая в помещение, холодный воздух вытесняет теплый в вентиляционные каналы.
Движение воздуха зависит от разницы давления, поэтому включаться в работу клапан будет только тогда, когда температура на улице станет ниже 5 градусов. В летний период он работает только при принудительной вентиляции.
Условия для работы клапана приточной вентиляции:
- исправная работа вент. каналов;
- на улице температура не выше + 5º С;
- между комнат есть воздухообмен;
- входная дверь закрывается герметично.
Плохо отрегулированные клапана могут обмерзать, поэтому, при сильном морозе его нельзя полностью закрывать. Он прогревается комнатным воздухом, таким образом обледенение окна с клапаном вентиляцией исключено.

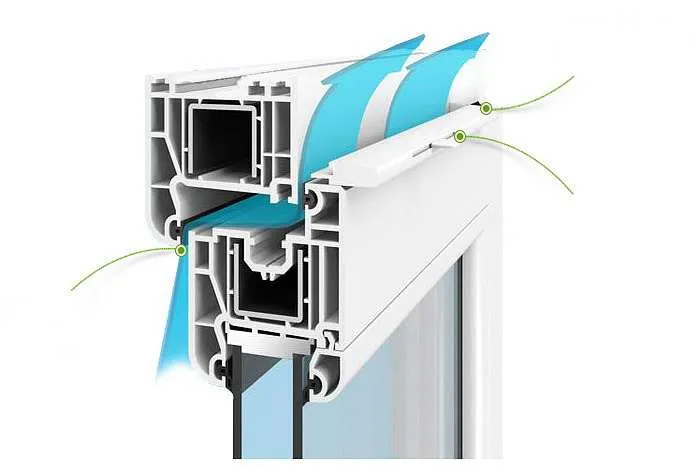

Схема работы оконной конструкции со встроенным вентиляционным клапаном:
Клапан притяжной вентиляции расположен в верхней части окна
Ручное или автоматическое регулирование поступления уличного воздуха
Подача свежего воздуха снаружи при закрытом окне
Окна с форточкой
Пластиковые окна уже много лет используются при строительстве домов, коттеджей и квартир. Однако при их установке нередко встает вопрос, стоит ли оборудовать пластиковые конструкции форточками или достаточно цельного стеклопакета с поворотно-откидной конструкцией.
На первый взгляд, может показаться, что такая конструкция является рудиментом старых деревянных рам, и устанавливать её на полностью герметичные пластиковые стеклопакеты необязательно, но преимущества использования форточки для проветривания помещения очевидны, к тому же ее наличие позволяет получить следующие преимущества:
- Если пластиковое окно, которое установлено на кухне, оборудовано форточкой, то при возникновении задымления во время приготовления пищи нет необходимости в открытии всей створки, достаточно приоткрыть форточку и небольшое помещение кухни будет проветрено за несколько минут.
- Для тех, кто устраивает на подоконниках оранжереи из комнатных цветов в горшочках, также такое окно также будет намного удобнее моделей, которые не оснащены этим устройством. В таком случае нет необходимости убирать растительность с подоконника на время проветривания, исключается вероятность подмерзания нежных растений.
- Если в доме есть маленькие дети, то ребёнок не сможет самостоятельно открыть форточку, которая расположена на значительной высоте. К тому же дети значительно чаще болеют простудными заболеваниями, а при возникновении сквозняков в зимнее время, ОРЗ и прочие неприятности не заставят себя долго ждать.
Возможности окон, оснащенных форточкой:
Форточка в пластиковом окне. Может открываться как в сторону, так и откидываться.
Глухая (неоткрывающаяся) створка
Створка с форточкой может быть открывающейся или глухой, по выбору.
В трехстворчатых пластиковых окнах, как правило, 2 створки делаются открывающимися, для более удобного мытья.
Окна с подогревом стекла
Стеклопакеты с подогревом – это однокамерные или двухкамерные окна, оборудованные системой автоматического отопления. Первые модели разрабатывались для борьбы с конденсатом.
Чтобы избежать образования влаги, необходимо прогревать поверхность. Температура нагревания должна преодолеть точку росы и только в этом случае не будет неприятных проявлений.
Причина выделения влаги на стеклах кроется в двух факторах:
- перепад температур в помещении и на поверхности стекла, если в комнате тепло, а за окном минусовая температура;
- в течение дня в жилище нестабильная температура и резкие ее перепады приводят к появлению потеков на стеклах.
Чтобы влага не начинала скапливаться на стекле, необходимо усилить циркуляцию воздушных масс или подогревать стекло. Эту проблему успешно решает окно с подогревом.
Теплое стекло поможет не переживать о состоянии оконных стекол и откосов. Электричество подключается к стеклопакету и прогревает оконные поверхности до комфортных температур. Применяется специальное стекло, которое при выключении электричества сохраняет тепло, так как обладает свойством энергосбережения.
Элементы конструкции окон с подогревом стекол:
Профиль окна может быть любой: пластик, дерево, алюминий
Токоведущий провод утоплен внутри рамы
Прозрачное токопроводящее покрытие находится на самом стекле
Система оснащена и управляется внешним термодатчиком, позволяющим задать необходимую температуру нагрева стекла
Функционирование нагревательного элемента осуществляется от электросети 220 В
Окна со встроенными внутрь стеклопакета жалюзи
Окна со встроенными жалюзи – обычно производятся с применением алюминиевых панелей, покрытых ламинирующей оболочкой и заключенных внутри стеклопакета. Несмотря на то, что рамы окна довольно широкие – от 14 до 27 мм, толщина стеклопакета остается небольшой.
Возможно 2 варианта:
- панели располагаются между двух стекол разъемного блока;
- они надежно заключены в неразъемный блок.
Механизм управления жалюзи внутри стеклопакета выведен наружу окна. Регулировать световой поток довольно просто: горизонтальные ламели можно поворачивать вокруг оси. Их можно приподнять и сделать комнату более светлой, а можно полностью опустить в солнечную погоду.
При желании можно выбрать ручной (с помощью шнура и троса) или электрический механизм управления (с помощью пульта), но последний вариант предполагает подключение электропривода к окну. Модели с пультом удобны в тех помещениях, где проход к светопропускающей конструкции закрыт громоздкой мебелью, обычно их предпочитают жители, любящие современное техническое оснащение в доме.
Как устроены жалюзи со стеклопакетом:
Двухкамерный стеклопакет. Толщина до 58 мм. Обеспечивает хорошую защиту от уличного шума.
Внутренние жалюзи. Надежно защищены поверхностью стекла.
Контур уплотнения. Служит долго благодаря плотному прилеганию и качеству материала.
Стекло. Стандартное, 4 мм или 6 мм, на выбор
Пятикамерный профиль. Отлично защищает от шума и от холода.
С-образное армирование. Придает упругость и особую прочность профилю.
Окна с газом
В устаревших ПВХ окнах пространство между стеклами заполнялось воздухом, а в настоящее время наиболее эффективным считается заполнение этого пространства инертными газами, которые снижают теплопотери и конденсацию. Инертный газ относится к группе химических элементов, которые безопасны для дома и человека. Он не подвержен горению, не токсичен и не вступает в химические реакции.
В качестве заполнителя производители используют либо аргон, либо криптон, первый из которых является наиболее распространенным и доступным для потребителя. Заполнение пространства между стеклами газами является наиболее востребованным, так как они невидимы и без запаха, а также увеличивают теплоизоляцию конструкции. Например, двойной стеклопакет с газом имеет те же теплоизоляционные характеристики, что и окно с тройным остеклением.
За счет того, что газы имеют более высокую плотность, прохождение звуков через стеклопакет становится затруднительным, и повышается шумоизоляция окна. Особенно хорошо будет заметно снижение шумов вблизи аэропортов, вокзалов и вдоль оживленных трасс.
Профиль, заполненный газом “Аргон” в разрезе:
Газ (аргон)
Энергосберегающее стекло
5-й класс звукоизоляции
3 контура герметичности (максимальная герметичность)
Многофункциональное стекло
Третий класс взломостойкости
Отсутствует мостик холода (окна не запотевают)
Марки окон с аргоном: Rehau и Veka
Какое окно выбрать в комнату
При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.
- Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
- Кабинет. Данное помещение предназначено для работы, и не требует от конструкции высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
- Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
- Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
- Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.
Блиц-опрос: Какие пластиковые окна лучше поставить в комнату: гостиную, кабинет, детскую, спальню, кухню?
Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.
Статьи по теме:
◾Декоративные окна
◾Вентиляция пластиковых окон
◾Отличия окон
Советы по выбору оконных ПВХ систем
Есть несколько нюансов, о которых лучше знать перед покупкой:
- Не бывает качественных дешевых материалов. Среди производителей, лучше ориентироваться на популярные марки. При этом обязательно проверять подлинность продукции, знаменитых изготовителей нередко подделывают.
- Проверьте как устроено уплотнение рамы. Оно должно быть двойное, чтобы избежать скопления влаги, а значит испарения, конденсата на стеклопакетах и появления бактерий, размножения плесени.
- Для установки дома или на даче рекомендуется покупать двухкамерный профиль. Окно состоит из 3-х листов стекла и 2-х воздушных камер. Этого вполне достаточно для температуры средней полосы России.
- Часто пытаются выдать за качественный профиль, который называют объектным. Это тонкая рама, которая не используется в местах, где живут люди, но выглядит как обычная. Недобросовестные продавцы могут представлять ее как стандартную 2-х или 3-х камерную. На них, как правило, значительно ниже цена и на маркировочной пленке присутствует надпись «object», энджин, тендер и подобные.
- Важно не только качество, но и соблюдение технологии монтажа. Выбирайте проверенную, желательно знакомыми людьми, фирму-установщика.
- Существует 3 класса окон: эконом, стандарт и премиум. Оптимальными считаются стандарт и премиум, эконом не подходит для жилых помещений. Уговоры продавцов, применяющих отвлекающую терминологию, здесь слушать не надо.
- Уплотнитель рамы и стеклопакета должен быть из силикона. Полиуретан, который иногда ставят производители, может деформироваться под тяжестью и температурой. Тогда придётся делать регулировку.
- Фурнитура должна быть выпущена из нержавеющих, не ломких материалов, по европейским стандартам качества.
- На раме должны быть вентиляционные щели, поддающиеся регулировке (клапаны). Тогда створки будут реже открываться и затормозится износ.
Лучшими считаются профили российского производства по немецким технологиям. Они продают высококачественный материал, который не будет деформироваться на солнце, желтеть или трескаться. Перед покупкой рекомендуется запросить сертификат качества у продавца.
Часто встречаются подделки под этих производителей, которые можно отличить по цвету (они темнее), отсутствию или странной маркировке, разнице в цвете между штапиком и профилем. Качество китайских, турецких рам, а также фурнитуры из этих стран оставляет желать лучшего. Попытка сэкономить несколько тысяч может обернуться полной заменой светопропускающей конструкции через непродолжительное время эксплуатации.
Обзоры оконных профилей:
◾ Окна Slidors
◾ Окна Roto
◾ Окна Salamander
◾ Окна Trocal
Владислав Добронравов
Ведущий технический специалист компании Окна-Медиа
Статья подготовлена специально для сайта
https://azaoknom.ru «А за Окном»
Как отличить капитальное строение от некапитального?
Капитальное строение и некапитальное строение — это два разных типа сооружений, которые имеют различия в конструкции, материалах и назначении.
Капитальные строения — это строения, которые имеют устойчивый и прочный фундамент, стены и крышу. Они обычно строятся для длительного использования и могут быть предназначены для различных целей, таких как жилье, коммерческие здания, склады и т.д. Капитальные строения также имеют значительную стоимость и могут служить многие десятилетия.
Некапитальные строения — это временные сооружения, которые не имеют устойчивого фундамента и обычно используются на короткий срок. Они могут быть сделаны из легких материалов, таких как ткань, пластик или металл, и обычно используются для временного жилья, складов, выставочных павильонов, торговых киосков и т.д. Такие строения обычно не имеют долгого срока службы и не могут выдерживать значительные нагрузки.
Чтобы отличить капитальное строение от некапитального, можно обратить внимание на несколько признаков. Капитальное строение обычно имеет кирпичные или железобетонные стены, крышу, фундамент и устойчивую конструкцию. Некапитальные строения же обычно имеют легкие материалы, которые могут легко сгибаться или сдвигаться, и не имеют устойчивой конструкции. Кроме того, капитальные строения обычно имеют более долгий срок службы и значительно выше стоимость, чем некапитальные.
