Стропильная система мансардной крыши — чертежи

Чердаки, которые используются для хранения старых вещей или клеток для голубей, являются необыкновенным роскошью. Ведь каждый квадратный метр жилой земли на природе стоит дорого. Поэтому абсолютно неразумно использовать чердак в качестве склада. Уже в 17 веке люди это поняли и с тех пор идея мансардного этажа время от времени появляется в инженерных чертежах.

Обустройство мансарды актуально как при капитальном ремонте, так и при постройке нового здания.

Содержание:

• Стоит ли вкладывать деньги в мансарду
• Особенности стропильной системы мансардной крыши
• Проектирование и расчет стропильной системы
• Схемы и чертежи мансардных крыш

Стоит ли вкладывать деньги в мансарду

Поэтому задуматься о том, как должна выглядеть стропильная система мансардной крыши чертежи, планы и схемы, нужно не только, если планируется строительство нового дома, но и капитальный ремонт старого. В последнем случае, устройство мансардного этажа повлечет за собой несколько большие затраты, чем перекрытие или ремонт кровли, зато пространства для жилья в доме станет вдвое больше.

Конечно, для этого нужно переделывать либо делать заново стропильную систему, адаптированную к мансардному этажу, а она довольно сильно отличается от остальных стропильных систем. Прежде всего тем, что мансардный этаж должен иметь высокий потолок, не ниже, чем в остальных помещениях. Скаты при этом остаются, но основное пространство будет с нормальной высотой потолка. А чтобы этого добиться, нужно знать, как устроены стропильные системы мансардной крыши, какие они бывают, какова цена мансардной крыши разных типов.

Особенности стропильной системы мансардной крыши

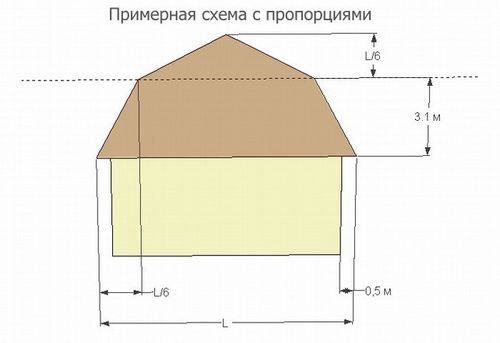

Стропильная система мансардной крыши должна не просто обеспечивать необходимую высоту потолка, но и прочность, надежность, достойную защиту от непогоды, словом, ко всем требованиям к обычной крыше, прибавляется еще и увеличенная высота стропильной системы. Все прекрасно понимают, что чудес не бывает, а чтобы поднять потолок даже на чердаке, надо менять угол наклона стропил. Но до бесконечности поднимать конек и тем самым увеличивать объем мансарды мы не можем — большинство кровельных материалов этого просто не позволяют.

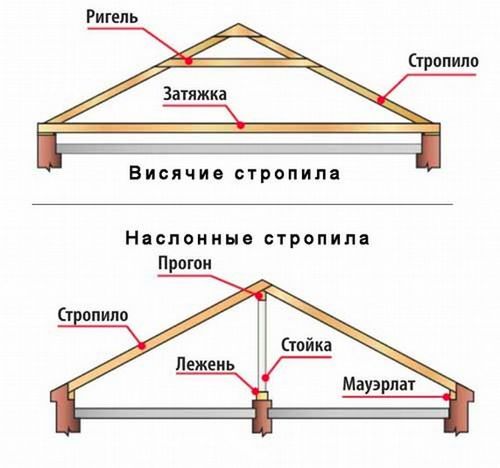

Поэтому и разработаны специальные стропильные системы для мансардного этажа разных конфигураций и видов. Однако любая кровля держится в первую очередь на деревянных стропилах, а стропила могут быть только двух видов:

1.

   Наслонные стропила. Такие стропила представляют собой балки для удержания всей кровельной конструкции, которые опираются одним концом на несущую стену дома, наружную, а другим концом тоже на несущую стену, только внутреннюю или на силовой элемент, колонну или что-то в этом роде. Если же несущей стены в середине дома нет, тогда приходится использовать стропила второго типа.

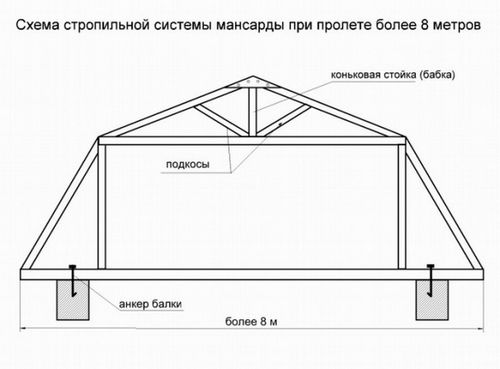

2. Стропила висячие. Нет несущих стен в доме — не беда. Висячие стропила могут опираться на основу, которая крепится к внешней несущей стене и представляет собой силовую балку из дерева — мауэрлат.

Проектирование и расчет стропильной системы

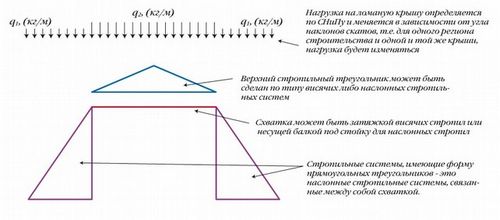

Естественно, что часто применяются комбинации висячих и наслонных стропил. В стропильных системах мансардных ломаных крыш с ендовой, к примеру, без такой комбинации обойтись не получается практически никогда. Однако не стоит думать, что переделать обычную стропильную систему в мансардную это пара пустяков. Ничего подобного. Самым предпочтительным способом постройки мансарды будет планирование ее еще на этапе проектирования постройки дома.

Дело в том, что фундамент дома и несущие стены, которые вычислены под использование обычной кровли, могут просто не выдержать той нагрузки, которую несет мансардный этаж, а это повышенный вес самой стропильной системы, вес жилого этажа, коммуникаций, отопления. Также нельзя не учитывать снеговую и ветровую нагрузку, которой подвергается мансардная кровля и, естественно, передает ее на стены и фундамент. Поэтому продуманные чертежи и инженерный проект — половина успеха в постройке хорошей мансарды.

Схемы и чертежи мансардных крыш

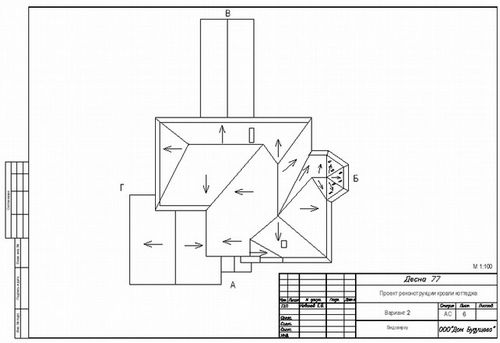

Чертежи и схемы мансардной стропильной системы, которые в качестве примеров мы размещаем на странице, четко показывают отличия от стропильных систем других типов, не предполагающие наличие мансардного этажа. Не только из-за нагрузки. А еще и потому, что мансардная стропильная система подвергается нагрузке не только снаружи, но и изнутри.

Не учитывать этого нельзя, поскольку даже самые незатейливые простенки, перегородки, перекрытия, дверные и оконные блоки имеют свой вес, а в первую очередь, получают нагрузку стропила мансардной крыши. Но не только о физической нагрузке речь. Пароизоляция, гидроизоляция, теплоизоляция повышенной эффективности, поскольку речь уже идет не о чердаке, а о жилом помещении.

Сложностей, конечно, хватает, но зато сколько пользы принесет хорошая, теплая, просторная и уютная мансарда своим жителям. Не важно, строится новый дом, либо выполняется капитальный ремонт старого. Успешной всем работы!
