Структура отмостки — соответствие нормам СНиП, узлы, схемы и состав правильного монтажа

Под каждым зданием следует обязательно предусматривать устройство отмостки для его фундамента. Отмостка выполняет роль защиты от воздействия влаги, промерзания и помогает предотвратить возникновение трещин на стенах. Эффективность этой меры зависит от качественного выполнения всех компонентов, таких как узлы отмостки. Надежная отмостка способствует продолжительной эксплуатации фундамента, так как влага, от которой она защищает, является одной из основных причин разрушения.

Чем качественнее выполнен пирог, тем дольше будет стоять фундамент, потому что чаще всего он разрушается именно из-за влаги, от которой спасает отмостка.

В этой статье поговорим о правильном устройстве пирога отмостки вокруг дома.

Декор

При строительстве дома или здания, эксклюзивное авторское оформление которого может быть разным, самым простоватым либо же вычурным. Схема отмостки вокруг дома должна соблюдаться в общей архитектурной стилистике, чтобы оформление здания было совместимым, законченным и единым.

Для выполнения этих целей, отмостка узла подбирается, учитывая отделку стен здания и стиля всего участка.

Как самостоятельно провести ремонт отмостки

Если трещины совсем маленькие, достаточно их залить небольшим количеством цемента, смешанного с клеем ПВА и затиркой. Также могут помочь герметики и порозаполнители.

Если же щели очень заметные, то нужно их обработать перфоратором, очистить, проложить каналы грунтовкой, затем просушить, залить бетоном.

Если делать все правильно, в соответствие с нормативными документами и правилами укладки, то вариант самостоятельной укладки обойдется довольно дешево, чем с участием профессионалов. Это личный выбор каждого, каким образом делать отмостку, но главное делать.

Практичность

Обустроенный по границе здания или дома узел отмостки, чертеж которого покажет, что её возможно эксплуатировать как пешеходную зону. Возникает необходимость покрыть отмостку дорожным покрытием.

Если владелец жилища планирует не только активные прогулки пешком, но и возможный проезд на машине по определенной части отмостки, слои отмостки нужно увеличить за счет дополнительного покрытия, которое будет соответствовать предъявленным наиболее сильным нагрузкам с учетом условий эксплуатации объекта.

Последствия несоблюдения правил возведения

Отмостка выполняет роль защиты фундамента от попадания снега, влаги и от промерзания. Но это при условии, что соблюдены все правила и к созданию подошли с умом. В противном случае все это может иметь печальные последствия:

1.

2. Второй ошибкой будет создание слишком маленького уклона, т.к. его необходимо делать не меньше 10%. В противном случае там будет скапливаться вода, а отмостка не сможет убирать лишнюю влагу.
3. Третья ошибка – отсутствие утепления. Фундамент может промерзнуть и пойти трещинами по всему периметру.
4. Крайняя ошибка – отсутствие правильной защиты от воды. Она попадет внутрь и также разрушит фундамент.

При возведении конструкции нельзя сильно экономить, так как это может привести к нежелательным последствиям. Лучше приобрести качественные материалы и нанять хороших мастеров.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Проект устройства отмостки вокруг здания. Разметка

Для разметки необходим рулон каната и несколько колышков из дерева или металла, а также рулетка. От цоколя дома отмеряем 85 см по всей границе и вбиваем колышки в грунт.

Далее натягиваем канат. В завершении процесса нужно еще раз пройтись по периметру и произвести проверку точности замеров.

Материалы

Чтобы изготовить отмостку, можно использовать самые разные материалы, всё зависит от их стоимости. В каждом конкретном случае используют самые разные виды материалов. Чаще всего используют железобетон.

Подушка, опалубка, арматурная сетка заливаются бетоном. Очень важно правильно расположить арматуру в бетонном основании. С этой целью её немного приподнимают. Для производства бетона лучше использовать цемент марки «М 400» и выше.

Пропорции – 1/5/2 щебня, цемента и песка соответственно.

После того, как сделанный бетонный раствор окончательно застынет, кладётся гидроизоляция, укладывается покрытие для утепления. Для покрытия можно применять ФЭМ или гранитную брусчатку.

ФЭМ отличается внешним видом и высоким качеством.

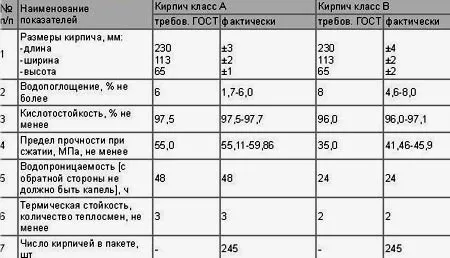

Самыми качественными, стоимость которых находится в доступном ценовом сегменте, считаются кислотоупорные кирпичи.

Этот материал способен выдерживать климатические изменения и большие нагрузки.

Обычные ФЭМ не имеют большой прочности, их мягкая основа уменьшает срок эксплуатации. Уже через несколько лет они теряют свою первоначальную красоту. Различные виды такого кирпича рассчитаны на 10 лет эксплуатации. Однако стены из такого кирпича дают прекрасное утепление всему зданию.

Бетонирование

Бетонирование это последний этап в формировании отмостки. Для более крепкой конструкции выбирайте бетон марок 200 либо 300. Можно взять разный бетон и смешать. Плотность бетонного состава будет завесить от пропорций материалов. Важно использовать бетонный раствор быстро, потому что он моментально схватывается и работать дальше с этим материалом, не представляется возможным.

При заливке бетона следует придерживаться простой формулы: материал нужно разместить ровным слоем с наклоном от основания дома в сторону участка.

В итоге бетонный слой должен быть уложен так, чтобы у поверхности цоколя он был немного выше, чем у находящегося напротив у внешней стены. Проверять точность укладки следует с использованием строительного уровня.

Полученную отмостку следует накрыть слоем защитного полотна, которое не пропускает солнечный свет. Таким образом, бетон набирает прочность. Для предотвращения образования повреждений изделие нужно часто поливать водой.

Еще по этой теме на нашем сайте:

1. Сколько стоит залить отмостку вокруг дома Для того чтобы отмостка служила долго, действительно защищала дом и обеспечивала водоотвод, ее изготовление лучше всего доверить профессионалам. Только они смогут выбрать качественный долговечный материал…
2. Сколько стоит уложить отмостку вокруг дома из плитки Отмостка – это конструкция, которая окружает дом беспрерывно по периметру и вплотную примыкает к цоколю. Основная функция отмостки – защита здания от попадания влаги в…
3. Уклон отмостки по СНиП – правильная конструкция отмостки дома Основная функция отмостки предотвращать воздействие внешних факторов на фундамент дома. Эта защитная конструкция, которая должна предотвращать попадание любой влаги в здание, а для этого она…
4. Устройство отмостки вокруг дома из бетона − оптимальные параметры бетонной отмостки Отмостка – это архитектурный элемент здания, который выполняет множество функций. Она предотвращает проникновение влаги в фундамент, подвал и технические помещения дома. Даже незначительное количество влаги…

Из чего состоит?

Слои отмостки, которые предусмотрены по технологии:

1. Если в проекте есть подвальная часть и будет делаться котлован, то для земли посадочного типа нужно сделать уплотнение пазух до того, как будет заливаться отмостка.
2. Начинается устройство с того, что необходимо убрать грунт и сделать траншею под слои. Глубина должна быть 15-20 см, а ширина – около 1 м. Также после этого нужно убрать все камни и ветки.
3. Если необходимо – укладывается утеплитель.

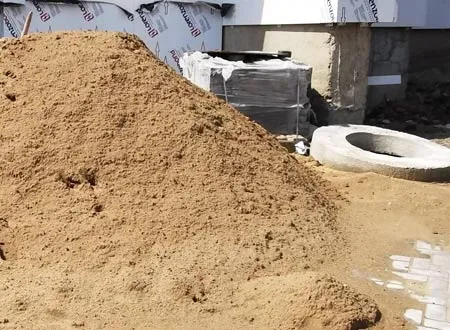

4. Первым слоем засыпается песок, им выравнивается основание. Его необходимо сыпать в толщину до 10 см и хорошо утрамбовать. После этого он заливается водой, трамбуется, чтобы в последствии не проседал.
5. Дальше засыпается щебень или гравий тоже до 10 см, также утрамбовывается.

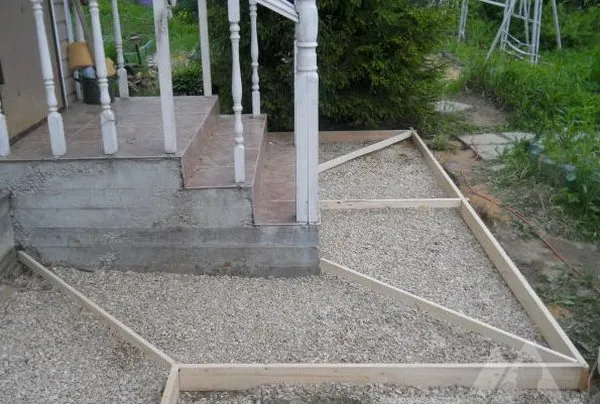

6. Следующим шагом идет опалубка. Она изготавливается из досок для того, чтобы сделать финишное покрытие отмостки из бетона или асфальта.
7. Если в проекте есть армирование верхнего слоя, то следующим шагом выполняется этот пункт. Сетка должна быть 0,4-0,6 см, она укладывается в слой бетона, толщиной 10 см.
8. Когда бетон схватился, его необходимо посыпать цементом, побрызгать водой и загладить поверхность. Это улучшит качество и внешний вид верхнего слоя.

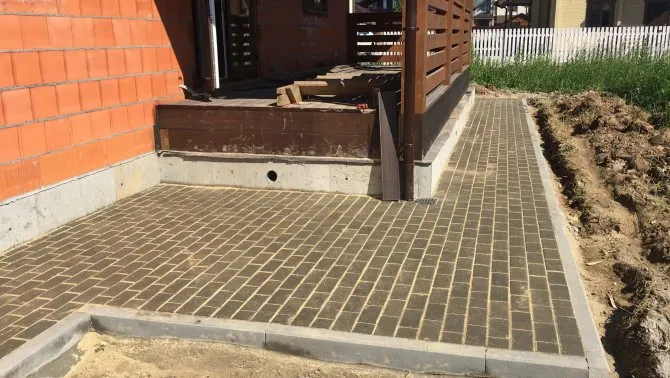

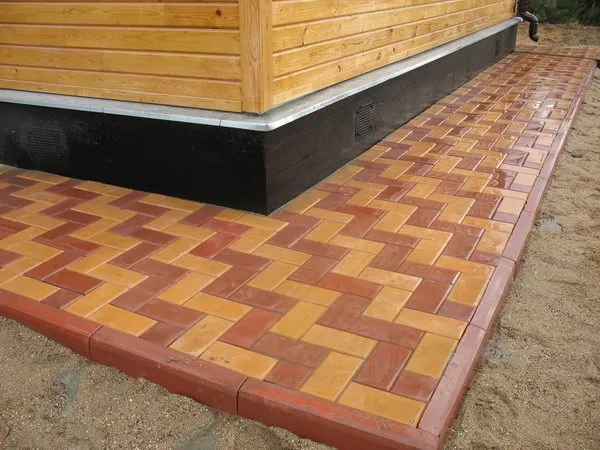

9. Завершить слои можно тротуарной плиткой, что также улучшит внешний вид.

В конечном итоге отмостка будет в глубину примерно 25-30 см. Верхний слой должен быть немного выше уровня земли.

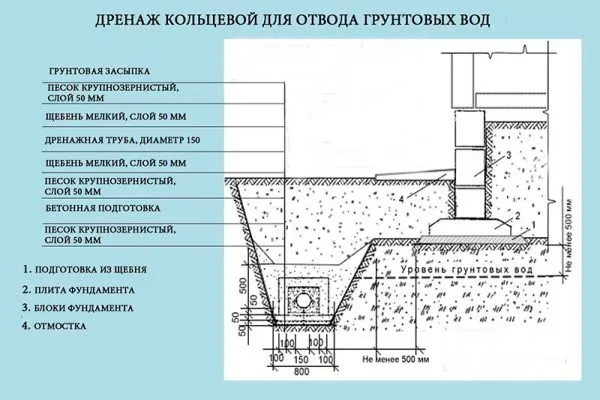

Дренаж

Одним из основных элементов отмостки является дренаж. После окончания работ по гидроизоляции и утеплению засыпаем на дно траншеи песок. Толщина засыпки должна составлять 200-300 мм. Уплотняем его трамбовками, виброплитой или проливаем водой.

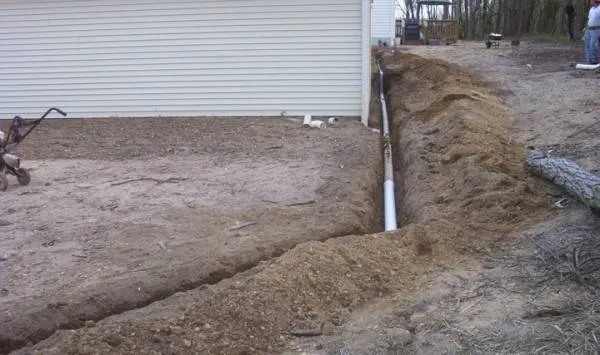

Далее делаем дренаж (варианты смотрите на видео в конце статьи). Это может быть:

• впитывающая труба для дренажа;
• слой щебня, закрытый со всех сторон влагпропускающей материей.

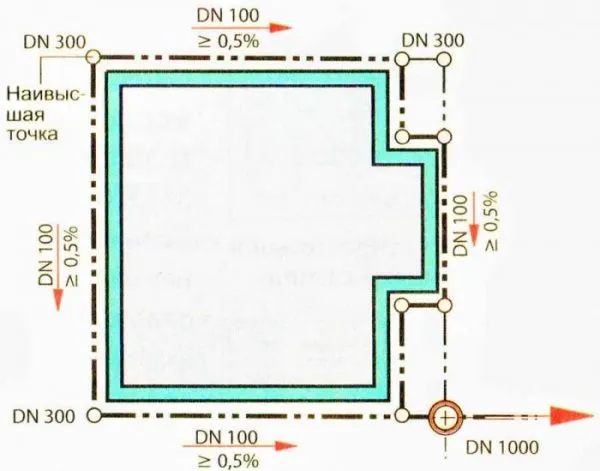

Дренаж нужен для того, чтобы вода не застаивалась вокруг фундамента, а уходила по трубам в дренажный колодец. Это особенно актуально при высоком уровне грунтовых вод.

Чем можно заполнить или залить зазор между отмосткой и цоколем?

На практике подтверждено, что любая жесткая бетонная отмостка, установленная без компенсационных швов, способна разрушится сразу же после наступления морозов. Трещины уплотняют такими стройматериалами:

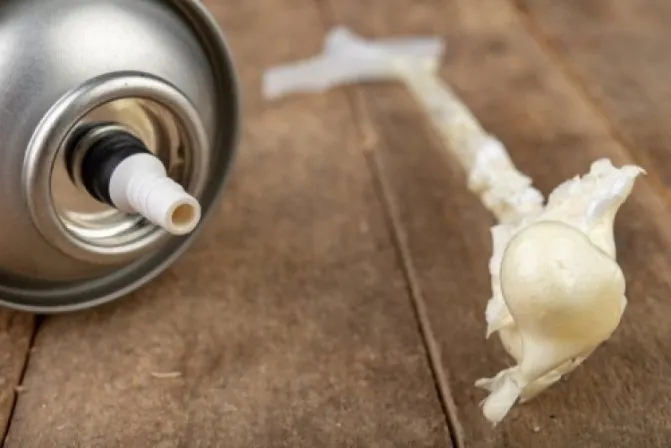

Пена строительная

Преимущества:

• многофункциональность,
• теплоизоляция,
• герметичность,
• устойчивость к перепадам температур.

Недостатки: разрушение под ультрафиолетом.

Битумная мастика

Преимущества:

• стойкость по отношению к агрессивным внешним факторам,
• простой способ обработки,
• допустимость работы в любое время года,
• большой срок эксплуатации,
• бесшовность покрытия,
• отличная влагостойкость и адгезия с поверхностью цоколя и отмостки,
• низкая закупочная стоимость.

Гидроизоляция и утепление фундамента

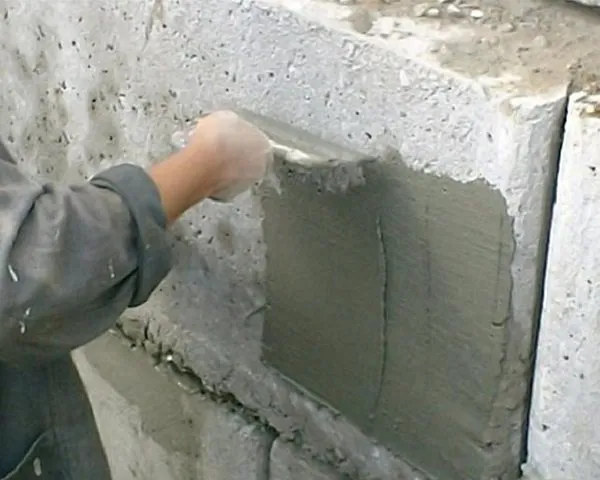

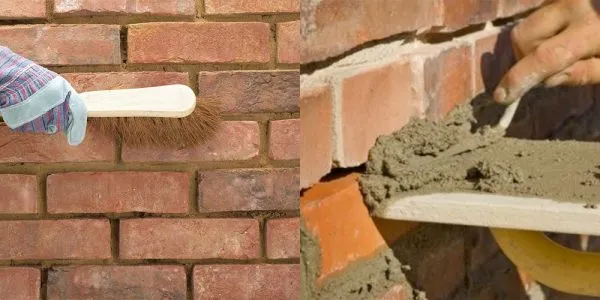

После подготовки траншеи надо очистить стены фундамента от грязи и высушить их. Далее произвести осмотр фундамента на выявление трещин, сколов и прочих разрушений. Если вы обнаружили дефекты, то их следует устранить с помощью специальной ремонтной цементной смеси.

Местам ремонта нужно дать просохнуть не менее 24 часов.

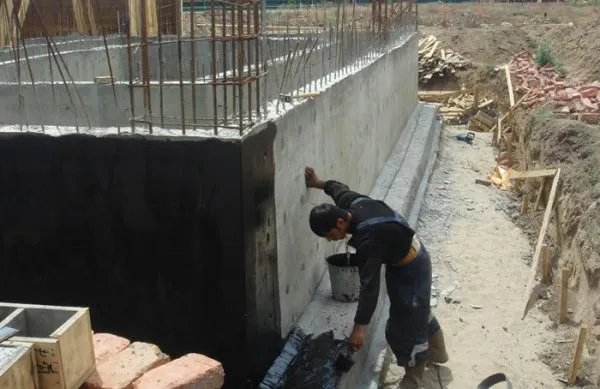

Следующим этапом будет окрасочная гидроизоляция. Для нее можно использовать битумный праймер, который наносится валиком или кистью на поверхность бетонной или кирпичной стены фундамента. Высыхание праймера до перехода к следующему этапу составляет сутки.

Если у вас ленточный фундамент без цокольного этажа, то далее переходите к разделу дренаж.

А если у вас имеется цокольный этаж, то чтобы не возникало подтоплений, особенно в весенний период, одной обмазочной гидроизоляции будет мало. После просушки праймера, необходимо будет нанести оклеечную гидроизоляцию. Для этого нам понадобится рулонная изоляция. Лучше использовать гидростеклоизол на тканевой основе. Приклеивать его к стене нужно с помощью газовой горелки или строительного фена. Наносится изоляция с нахлестом одного листа на другой. Нахлест должен составлять не менее 10 см. Наносить нужно в два слоя, перекрывая вторым слоем получившиеся стыки.

Важно, чтобы после проклейки не оставалось пузырей и пустот на поверхности, иначе гидроизоляция в процессе будет повреждена. Не рекомендуется производить работы с битумными материалами при минусовой температуре.

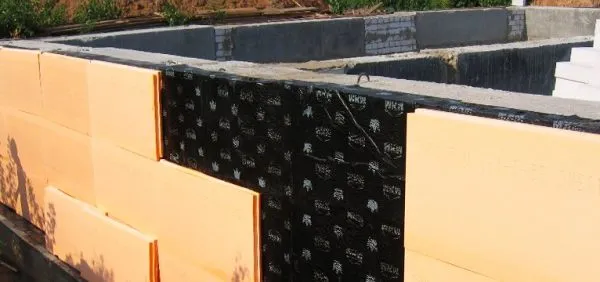

Для теплоизоляции фундамента достаточно использовать плиты из экструдированного пенополистерола, которые достаточно приклеить к гидроизоляции специальным клеем.

Такой вид утепления фундамента с цокольным этажом поможет сместить «точку росы» и на внутренних стенах не будет образовываться влага.

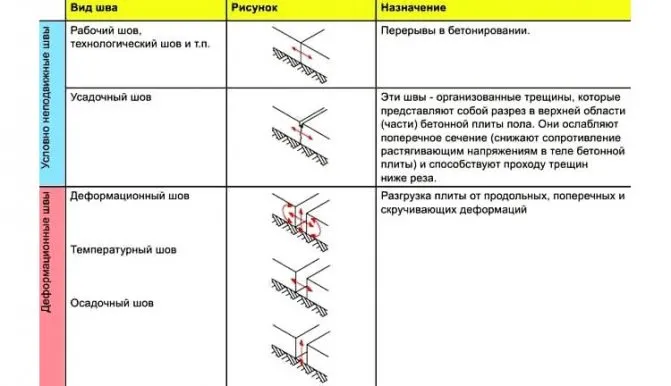

Что собой представляет деформационный шов?

Это специально выполненный деформационный шов, исполняющий защитную роль, и дает возможность отмостке выдерживать значительные температурные колебания грунта. Такие защитные элементы считаются обязательными к установке в сейсмоактивных районах и в домах, возведенных на ленточных фундаментах.

Категории деформационных швов по типу защиты:

• осадочные, от воздействия дождевых и паводковых вод;
• температурные, от скачков температур и морозного пучения;
• усадочные, от просадки конструкции;
• сейсмические.

Конструкции узла примыкания зависит от типа грунта, климатического района строительства и выполненного пирога отмостки.

Деформационные швы раньше выполнялись только из промазанных битумом досок шириною до 20 мм, сегодня стали применяться искусственные материалы в виде специальных лент и герметиков.

Каким должно быть это расстояние?

Размер деформационного шва определяют на проектной стадии, чтобы создать узел примыкания максимально надежным и долговечным. Шов выполняют во время монтажа отмостки до стадии заливки бетона, для этого по всему периметру закладывают на всю глубину бетонного пирога демпфирующий материал, который по технологии может оставаться там или выниматься для проведения гидроизоляционных работ.

Наименьшая ширина швов 6 мм, она устанавливается расчетным путем и зависит от ширины завершающего слоя пирога отмостки, по высоте шов равняется высоте бетонной заливки. По конструкции швы выполняются совершенно прямыми, разрешается их пересечение только под 90 градусов. Стыки рассечений не могут в плане создавать букву «Т».

Пробивка дверного проема в кирпичной стене (скачать чертеж в формате dwg)

Пробивка проема – опасное и ответственное дело. До начала работ необходимо получить разрешение и выполнить проект перепланировки, при этом специалисты должны провести обследование несущих конструкций и дать заключение, можно ли вообще пробивать проем в данной стене. Выполнять все работы необходимо строго согласно рекомендациям. Пользоваться отбойными молотками для пробивки проема категорически запрещено.

Если вы выполняете проект пробивки проема, обязательно нужно собрать нагрузку и выполнить расчет швеллера, играющего роль перемычки над дверью.

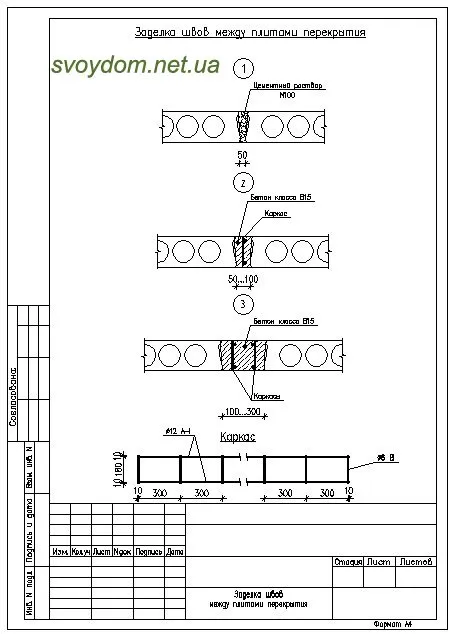

Узлы заделки швов между пустотными плитами перекрытия (скачать чертеж в формате dwg)

В серии 2.140.1-1 вып. 1 даны решения по заделке швов между пустотными плитами перекрытия. Это хоть и простые, но важные узлы, и их обязательно показывать на чертежах сборного перекрытия. Для хорошей работы плит, для надежного сцепления нужно полностью заполнять швы цементным раствором, как это показано на узле 1. Если этого не делать, со временем под разной нагрузкой плиты прогнутся по-разному, и это отчетливо и некрасиво будет видно на потолке в помещении. Если швы между плитами заполнены качественно, такого эстетического дефекта можно избежать.

Как выкопать под отмостку?

Для того чтобы выкопать под отмостку, нужно следовать определенной последовательности действий:

1. Определите глубину выкопки. Она должна быть не менее 50 см от поверхности земли, чтобы обеспечить достаточную защиту от мороза.

2. Отметьте место, где будет располагаться отмостка. Она должна быть на расстоянии не менее 20-30 см от стены дома.

3. Очистите землю на площадке, где будет расположена отмостка, от камней, корней деревьев и других препятствий.

4. Начните выкапывать траншею шириной не менее 30-40 см, чтобы можно было свободно работать. Глубина траншеи должна соответствовать ранее определенной глубине.

5. Выравняйте дно траншеи таким образом, чтобы оно было горизонтальным. Для этого можно использовать специальный инструмент — лазерный уровень.

6. При необходимости установите опалубку по периметру траншеи, чтобы избежать разрушения бетонной отмостки под воздействием грунта.

7. Подготовьте бетонную смесь для заливки отмостки и начинайте заливать ее в траншею, пока уровень бетона не достигнет нужной высоты.

8. Разровняйте поверхность отмостки и дайте ей время высохнуть.

9. После полного высыхания отмостки заполните землю обратно вокруг дома и утрамбуйте ее.

Важно помнить, что выкопка под отмостку является ответственным и сложным процессом, требующим определенных знаний и навыков. Если у вас нет опыта в таких работах, рекомендуется обратиться к профессиональным строителям.
