Технические характеристики скорлупы ППУ, полуцилиндров ППУ и окожушек

Скорлупа из ППУ представляет собой цилиндрическое изделие с полужесткой (или жесткой) структурой, изготовленное из низкоплотного пенополиуретана. Благодаря этому материалу достигается высокая степень изоляции, особенно в теплоизоляции различных трубопроводов.

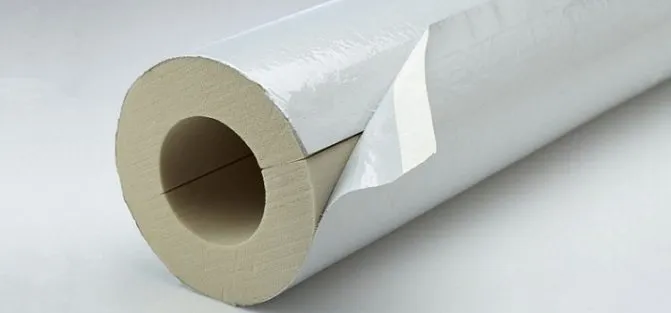

Так называемая «скорлупа» из пенополиуретана служит для теплоизоляции трубопроводов разного назначения

Конструктивные особенности изолирующей ППУ скорлупы

Конструктивно скорлупы из пенополиуретана представляют собой полуцилиндры длиной в один метр, внутренний диаметр которых соответствует аналогичному параметру изолируемых трубопроводов.

Обратите внимание! Для облегчения монтажных работ изделия оборудуются замковыми продольными и поперечными элементами, которые обеспечивают максимально плотное соединение.

Плотность ППУ составляет примерно 60 кг/м3, что существенно упрощает сборку и транспортировку скорлупы для утепления труб. Подобная теплоизоляция крепится посредством клея либо пены, а также железных стяжек. Для утепления магистрали с изгибом применяются угловые элементы.

Для производства теплоизоляционных пенополиуретановых ППУ скорлуп для труб используются пресс-формы. В зависимости от эксплуатационных условий такие изделия могут изготавливаться со вспомогательным покрытием из оцинкованной стали, алюминиевой фольги, мастики, армированной фольги или стеклопластика. Подобные защитные слои повышают характеристики деформационной и механической прочности, а также увеличивают срок службы скорлупы-утеплителя.

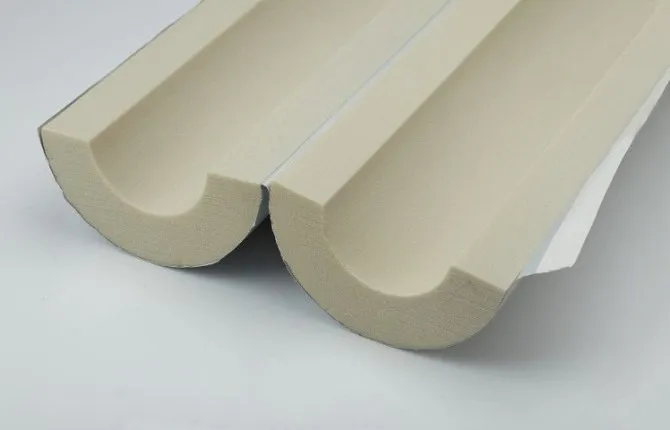

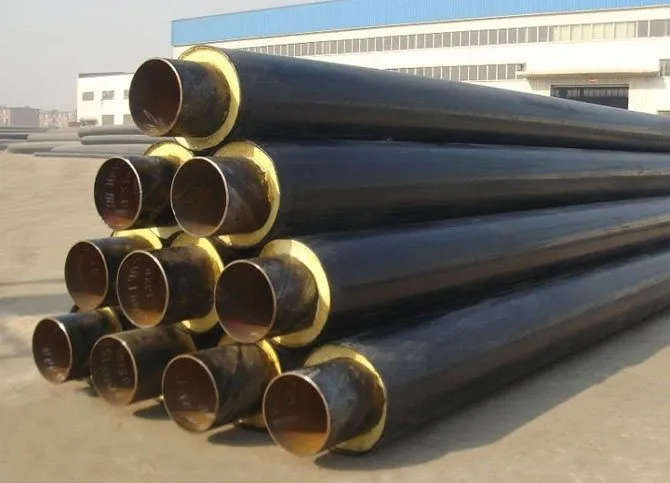

Скорлупа имеет жесткую структуру и состоит из двух частей для удобства монтажа

Виды ППУ скорлупы

Стандартная конфигурация скорлупы — это полый цилиндр (или полуцилиндрические сегменты) из пенополиуретана без какого-либо дополнительного покрытия.

Такие изделия наиболее подвержены механическому воздействию, а также влиянию влаги и УФ лучей, но они отлично подходят для использования в обычных бытовых помещениях. Наружное применение также допустимо, но тогда скорлупу необходимо дополнительно обмотать, например, алюминиевой фольгой.

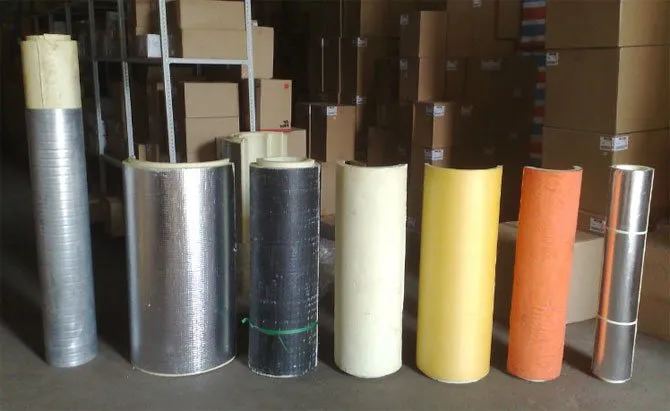

Для обеспечения защитных свойств на базовую комплектацию наносят дополнительные слои:

• фольгопергамин улучшает гидроизоляционные свойства, что позволяет использовать скорлупу в условиях повышенной влажности;
• армофол защищает от УФ излучения и еще больше снижает показатели теплопотери;
• оцинкованная сталь повышает резистентность к механическому воздействию, а также защищает от солнечных лучей и атмосферных осадков.
• стеклопластик сочетает в себе все защитные свойства, к тому же практически не утяжеляет скорлупу.

Обратите внимание! В изделиях высокого качества защитные слои плотно спаяны с основой из пенополиуретана и их невозможно отделить друг от друга без усилий и дополнительных инструментов.

Основные размеры изделий

Характеристики и размеры теплоизоляционных ППУ скорлуп для труб представлены в технических условиях (5758-019-01297858-01) на продукцию. Согласно документу внутренний диаметр изделий может быть: 142,0; 122,0; 102,0; 92,0; 82,0; 72,0; 63,0; 53,0; 42,6; 32,5; 27,3; 21,9; 15,9; 13,3; 10,8; 8,9; 7,6 и 5,7 сантиметров. Длина теплоизоляционной ППУ скорлупы варьируется от 100 до 200 см, но, согласовав с заказчиком, ее возможно изменять.

Толщина изделия должна равняться аналогичному параметру изолированного слоя труб и выбирается из таблицы.

Таблица 1

Внешнее сечение стальных труб, см	Толщина скорлупы-утеплителя для труб, мм
5,7	38,5
7,6	39,0
8,9	42,5
10,8	43,0
13,3	54,5
15,9	38,6
21,9	43,1
24,5	49,4
27,3	57,2
32,5	55,5
42,6	58,2
53,0	40,2
53,0	78,9
63,0	72,5
82,0	72,4
92,0	74,4
70,4

По требованию заказчиков и проектной обоснованности значение толщины теплоизоляционных скорлуп ППУ может быть изменено.

Изоляция может быть выполнена как для труб стандартного, так и нестандартного размера

Радиальный угол изделий диаметром 5,7-53,0 см включительно составляет 180 градусов; 63,0-82,0 см включительно – 120 градусов; для труб сечением более 82,0 см – 90 градусов. Геометрические характеристики ППУ скорлуп, теплоизолирующих трубопроводы, могут иметь отклонения, приведенные в таблице.

Таблица 2

Наименование геометрической характеристики	Наименование отклонения параметра	Значение предельных отклонений
Наружный диаметр	Отклонение по внешнему сечению скорлупы, мм	+5
Длина	Отклонение по длине, мм	±10

Технические характеристики ППУ

Скорлупы для труб изготавливают из жестких бесфреоновых заливочных пенополиуретанов. Их физико-химические свойства должны быть согласованы с ГОСТ 30732 от 2001 года и данными таблицы.

Таблица 3

Наименование показателя	Единица измерения	Значение
Внешний вид	—	Мелкоячеистая структура, имеющая цвет от желтого до темно-коричневого
Плотность, не меньше	кг/м3	60,0
Напряжение при 10% деформации при сжатии, не меньше	кПа	300
Водопоглощение, не больше	% по объему	10,0
Теплопроводность при 20 градусах, не больше	Вт/м*К
Теплопроводность при 50 градусах, не больше	Вт/м*К
Объемная доля пор (закрытых), не меньше	%	88
Температура использования, не больше	ºС	150
Прочность на сдвиг (осевое направление), не меньше	МПа	0,12 (при температуре 23±2 ºС) 0,08 (при температуре 140±2 ºС)
Прочность на сдвиг (тангенциальное направление), не меньше	МПа	0,2 (при температуре 23±2 ºС) 0,13 (при температуре 140±2 ºС)
Теплоизоляционная радиальная ползучесть при температуре испытаний 140 ºС, не больше	мм	2,5 (в течение 100 часов) 4,6 (в течение 1000 часов)

По многим показателям ППУ является более выгодным, чем другие материалы для утепления. Его недостатком является разрушение под влиянием ультрафиолетового излучения. Приблизительная скорость разрушения составляет 0,05 мм в год. Под действием солнца структура будет начинать расслаиваться, шелушиться и терять жесткость.

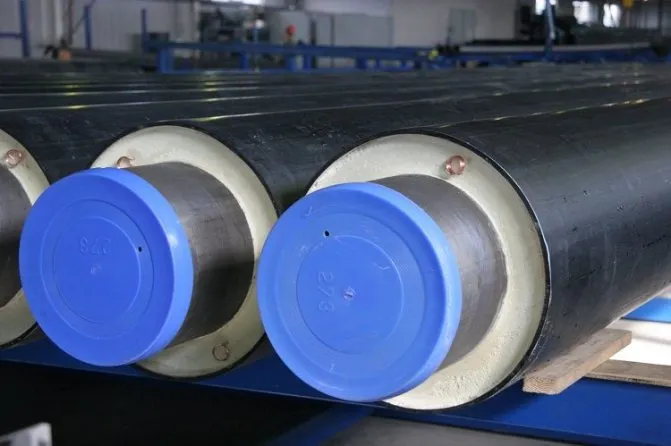

Чтобы предотвратить разрушение ППУ по действием ультрафиолета, изоляционный слой покрывают полимером

Скорлупа ППУ для изоляции труб — теплоизоляция труб

Надежный и легкий способ теплоизоляции для труб – изоляция посредством применения скорлуп. Их изготавливают из пенопласта, пенополиуретана, пенополистирола, минеральной ваты. Скорлупа для труб представляет собой трубу (цилиндр) из изолирующего материала, разделенную на две половины, которые надевают на изолируемую трубу с небольшим смещением относительно друг друга (10-20 см) и скрепляют либо с помощью специального клея, либо с помощью алюминиевого скотча.

В наше время одним из самых востребованных материалов скорлуп для труб является пенополиуретан (ппу). Его получают из полиуретанов (жестких пластмасс) путем вспенивания смеси из полимера и катализатора в заводских условиях. Скорлупа ппу для труб обладает рядом несомненных преимуществ:

• Легкость материала; • Меньшая горючесть за счет того, что поры этого полимера закрыты и не дают ему прогорать сразу на всю глубину; • Трубы не нуждаются в дополнительной пароизоляции; • Хорошая гидроизоляция; • Бесшовная и монолитная поверхность; • Удобство ремонта, монтажа, транспортировки и хранения; • Быстрота изготовления.

Размеры пор варьируют в пределах от 0,2 до 1 мм, а сам пенополиуретан имеет плотность 30-80 кг/кубометр за счет того, что в его составе газовая фракция составляет от 90 до 97%.

Другим, не менее востребованным материалом для изоляции труб, является пенополистирол. Пенополистирольная скорлупа для труб предоставляет возможность достигать значения теплопроводности в 0,038 Вт/м К, тогда как теплопроводность минеральной ваты равна 0,05 Вт/м К. Показатель водопоглощения по объему составляет от 0,5% до 2,0 % за сутки. Благодаря этому свойству пенополистирольная скорлупа (ппс) не намокает и не разрушается под действием влаги как минеральная вата вата. Кроме этих преимуществ, существует еще целый ряд свойств, которые выгодно отличают ппс скорлупу от других видов теплоизоляции:

1. Не образует «мостики холода»; 2. Пары влаги в утеплитель не могут проникнуть, ввиду его полной герметичности; 3. Экономия во времени при выполнении работ по теплоизоляции; 4. Длительный срок эксплуатации (до 50 лет); 5. Значительное уменьшение материальных трат при обслуживании труб; 6. Высокая устойчивость к воздействию воды, растворов щелочей и кислот, спиртов; 7. Не подвержен образованию плесени и гниению; 8. Высокая прочность на сжатие; 9. Не поддерживает горение; 10. Легко монтируется и демонтируется; 11. Возможен монтаж без предварительной укладки лотков из бетона

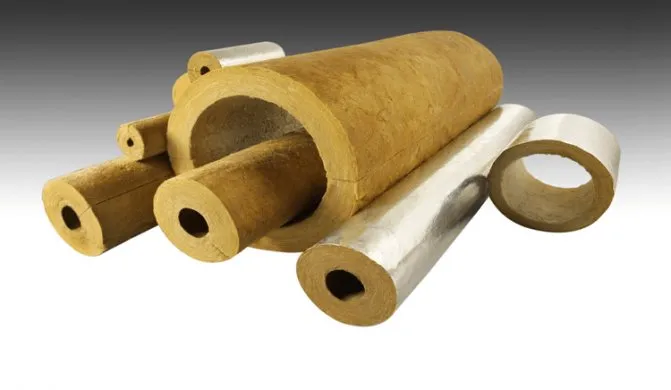

Изготавливают скорлупы (прошивные и полупрошивные цилиндры) и из минеральной ваты. Она хорошо переносит агрессивные среды, негорюча и способна выдерживать температуры свыше 100?С. Качество минеральной ваты регламентируется ГОСТом 4640—66, по которому ее подразделяют на марки 75, 100, 125 и 150 в зависимости от объемной массы под нагрузкой 2 кПа (0,02 кгс/см2). Изготавливаются минеральные ваты из базальтовых волокон, синтетических смол и водоотталкивающей пропитки.

Выбор того или иного вида скорлупы для труб зависит от финансовых возможностей заказчика, условий эксплуатации. Например, скорлупа ппу для труб предназначена к применению при температуре не выше 150 ?С , а пенополистирольная – до 85?С или до 110?С с пенопропиленовой подложкой.

Перед началом монтажа необходимо проверить трубопровод на наличие коррозий и при необходимости провести дополнительную антикоррозийную обработку.

Компания Черметком предлагает широкий ассортимент трубной продукции по низким ценам. Также мы осуществляем доставку металлопродукции собственным атотранспортом и вагонами по всей России. Вы можете оформить онлайн заказ или купить трубу ППУ позвонив нашим менеджерам.

Главные преимущества ППУ утеплителя

Пенополиуретановые скорлупы обладают рядом существенных преимуществ, во многом благодаря которым они превосходят другие утепляющие материалы для труб. Среди них выделяют:

• эффективность;
• устойчивость к гниению, вредителям, а также химическим веществам;
• возможность использования в широком температурном диапазоне;
• пожаробезопасность;
• многократное применение;
• экологичность;
• минимизация расходов на ремонт трубопроводов;
• легкость и быстрота монтажа.

При необходимости ремонта некоторого участка труб ППУ изоляция аккуратно и легко снимается, а по завершению работ устанавливается на свое место. Благодаря этому существенно увеличивается скорость и экономичность ремонтного процесса. С ППУ не возникает никаких трудностей в хранении, транспортировке и погрузке/разгрузке.

Обратите внимание! При обычных условиях коэффициент влагопоглощения материала равен 0,5. ППУ только под давлением способен впитывать влагу.

Небольшой вес, простая для понимания схема соединения и доступные способы крепежа обеспечивают высокую скорость монтажа. Теплоизоляционная система за 1 смену может быть установлена двумя рабочими на трубопровод протяженностью до 300 погонных метров.

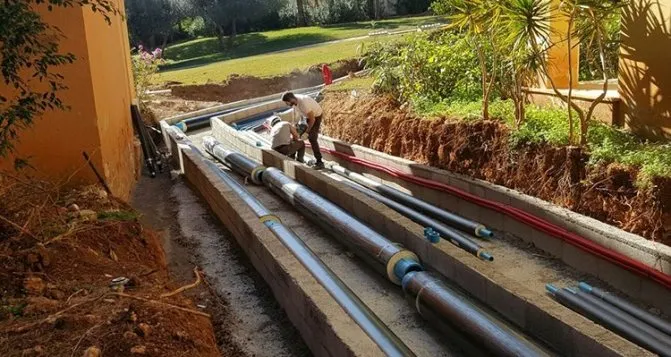

Для монтажа скорлупы не требуется больших затрат, с работой легко справится малочисленная бригада рабочих

Необходимость системы ОДК для ППУ труб

Теплоизоляция каналов оснащается системой ОДК, основной задачей которой является контроль состояния влажности пенополиуретана при эксплуатации трубопровода. При отсутствии такого мониторинга своевременное обнаружение коррозии сечения трубы практически невозможно. Система позволяет предотвратить аварии и сократить к минимуму расходы на ремонтные работы.

Обратите внимание! Влажность изолирующего слоя может повышаться за счет проникновения в него влаги грунта или по причине утечки теплоносителя из-за дефектов соединений или коррозии.

Система ОДК состоит из таких элементов:

• сигнальные проводники из меди в слое теплоизоляции трубопровода, которые проходят по всей его длине (основной и транзитный проводник-индикатор);
• терминалы для коммутации сигнальных проводников-индикаторов в контрольных точках и подключения приборов;
• кабели;
• детектор повреждений (переносной либо стационарный).

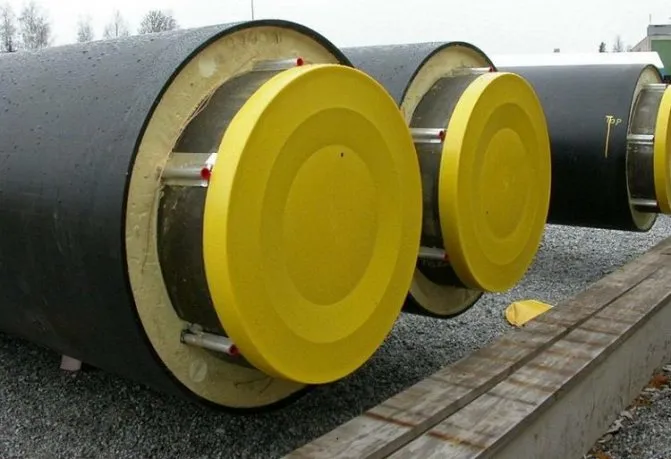

Для контроля влажности изоляционного слоя скорлупа оснащается системой ОДК

Линейные проводники-индикаторы для ОДК необходимо помещать на расстоянии от 10 до 25 миллиметров от поверхности трубы. Они изготавливаются из проволоки с сечением 1,5 мм 2 . Допустимое сопротивление проводников системы ОДК составляет 0,012-0,015 Ом на метр погонный. Для их соединения и подключения контролирующих приборов используются концевой, промежуточный, двойной концевой, объединяющий или проходной терминал.

Для системы ОДК необходимо обеспечить такие пороговые значения параметров: электрическое сопротивление петли (сигнальной цепи) – примерно 200 Ом (для трубопровода в 5 км); сопротивление (электрическое) изоляции 1-5 кОм.

Gо сравнению с иными материалами для утепления пенополиуретановая скорлупа для труб является более эффективной, но при этом стоит недорого. Если теплоизоляция из базальта нуждается в замене примерно 1 раз в 3-4 года, то ППУ с ОДК может решить подобную проблему минимум на 30 лет. Ввиду невысоких затрат на монтаж и незначительных теплопотерь такая изоляция быстро окупается.

Рациональность и экономия — это один из главных принципов в строительстве и при проведении ремонтов. Увы, многие видят только последнее слово и начинают экономить на неявных, на первый взгляд, но очень важных элементах. Например, на утеплении и изоляции труб.

На самом деле, современные утеплительные материалы имеют невысокую стоимость и очень просты в монтаже, зато значительно увеличивают срок службы труб и способствуют сохранению температуры транспортируемых веществ. Наиболее выгодными по соотношению цена-качество являются скорлупы ППУ, утеплители из пенополиуретана.

Варианты использования утепления из пенополиуретана

Скорлупы ППУ для труб диаметром 108 и 133 мм используются для теплоизоляции канализационных труб. Изделия сечением 1,5; 2,0; 3,2; 4,5 и 5,7 см обычно служат элементами утепления внутренних каналов отопления и водоснабжения. ППУ скорлупа для труб элеваторных узлов и тепловых пунктов обычно имеет диаметр 8,9; 10,8; 13,3; 15,9 и 21,9 см. Для магистральных и технологических трубопроводов применяются изделия 27,3; 32,6 и 102,0 см.

Фольгированная скорлупа для теплоизоляции труб устанавливается в закрытых помещениях. Такая система не подходит для использования в теплотрассах с канальной либо бесканальной прокладкой. Скорлупа ППУ, покрытая армированной фольгой, может монтироваться как внутри, так и снаружи зданий. Такая фольга надежно защищает изолирующий слой от действия атмосферных осадков.

Обратите внимание! Если теплоизоляционная скорлупа покрыта стеклопластиком либо влагостойким пластиком, то система применима для всех видов трубопроводов, особенно для тех, которые уложены непосредственно в грунт.

Оцинкованные утеплители для труб (ППУ скорлупы) используются, в основном, при прокладке открытого типа на магистралях районного и городского масштаба, а также нефте- и газопроводах.

Сфера применения пенополиуретановой скорлупы

ППУ утеплители приходят на смену изделиям из минеральной ваты и применяются для изоляции:

• отопительных систем,
• горячего и холодного водоснабжения,
• систем канализации,
• труб ЖКХ, теплотрасс, магистралей нефтегазовой промышленности и т.д.

Также возможно использование для защиты электрических и оптоволоконных кабелей, изоляции межблочной магистрали сплит-систем во избежание образования конденсата и так далее.

Интересно! Благодаря отличным теплоизолирующим свойствам ППУ тепловые потери составляют 2-3% против 20-30% при использовании минеральной ваты.

Технические параметры иных материалов для утепления

Кроме ППУ с ОДК, трубы могут быть утеплены и другими материалами. В таблице представлены некоторые технические параметры таких изоляторов в сравнении с пенополиуретаном.

Таблица 4

Параметр	Коэффициент теплопроводности	Длительность эксплуатации	Рабочие температуры	Структура пористости	Плотность
Единица измерения	Вт/м*К	Лет	Градусы	—	кг/м3
Жесткий ППУ	30-50	от -200 до +180	Закрытая
Пробк. плита	0,050-0,060	3	от -30 до +90	Закрытая
Минеральная вата	0,052-0,058	5	от -40 до +120	Открытая
Пенопласты	0,040-0,050	5-7	от -50 до +110	Закрытая	30-60
Пенобетоны	0,145-0,160	10	от -30 до +120	Открытая

Еще одним достаточно распространенным материалом для утепления является пенополистирол (ППС). При одинаковой форме и размере система утепления из ППУ будет иметь большую плотность, чем из ППС. Другими словами – пенополиуретан прочнее пенополистирола.

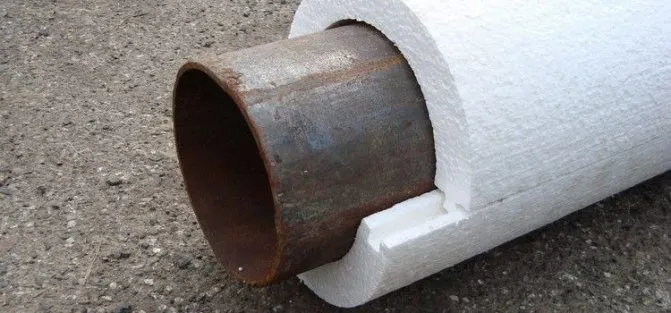

Изоляция из пенополистирола проигрывает пенополиуретану в прочности

Для ППС характерны такие значения основных показателей:

• плотность: 25-50 кг/м3;
• теплопроводность при 25 градусах: не больше 0,038-0,042 Вт/м*К;
• водопоглощение: не больше 1,0%;
• эксплуатационные температуры: -50-+75 ºС.

Пенополистирол может быть использован для всех трубопроводов, кроме тех, которые несут пар либо перегретую воду.
