Подводное бетонирование

1. Подготовительные работы
2. Метод вертикально перемещаемых труб
3. Как залить бетон способом восходящего раствора
4. Напорный или инъекционный метод ВР
5. Безнапорный или гравитационный способ
6. Укладка бетона на небольших глубинах

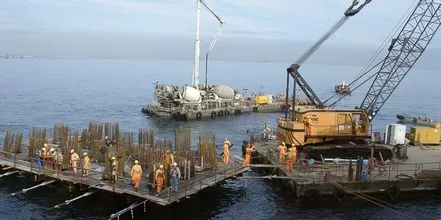

Заливка бетона под водой — специальная техника применения бетонной смеси, используемая в случае, если невозможно осушить или удалить воду иными способами. Этот метод чаще всего используется при возведении крупных железобетонных конструкций, которые будут подвергаться значительным нагрузкам. Как выполнить бетонирование в условиях подводы, может быть актуальным при возведении ямы с водой.

Бетонирование в воде применяют и в проектах не столь масштабных. Невозможность наладить водоотвод из котлована при высоком уровне грунтовых вод — распространенная ситуация при проведении строительных работ.

Различают несколько методик, позволяющих выполнить заливку бетона в воду:

• технология «вертикально перемещающаяся труба» (ВПТ);
• ВР или бетонирование, благодаря восхождению раствора;
• втрамбовывание бетонной смеси;
• укладка бетона бункерами;
• метод укладки в мешках.

Главное, о чем необходимо помнить при производстве бетоноукладочных работ, — основная расчетная масса раствора не должна контактировать с водой во избежание вымывания цемента; процесс бетонирования должен идти непрерывно до достижения уровня, намеченного проектом.

Подготовительные работы

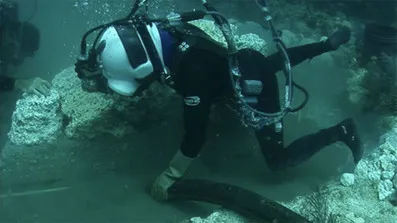

Прежде, чем приступить к укладке бетона непосредственно в воду, нужно составить проект, описывающий порядок и ход работы, объемы материала, необходимое оборудование и оснастку. Как правило, на значительных глубинах требуются водолазы, которые намечают план расчистки бетонируемого участка или очищают его вручную, устанавливают опалубку, регулируют размещение труб и шлангов, по которым поступает заливочная смесь.

Бетонный раствор готовится на заводе с соблюдением определенной рецептуры. Для разных методик, предполагающих заливку в воду, марка бетона должна быть на 10-20% выше, чем если бы укладка осуществлялась в обычных условиях; при этом необходимо уменьшить соотношение воды и цемента в готовом растворе. Вода замедляет процесс затвердевания, поэтому желательно введение ускорителей и пластификаторов. Антиэррозионные добавки повышают устойчивость конструкций к размыванию.

Специальные требования предъявляются и к опалубке. Она должна быть:

1. не проницаема для бетонной смеси, в том числе в местах стыков;
2. хорошо держать форму, несмотря на давление воды;
3. легко устанавливаться.

С внешней стороны опалубку дополнительно укрепляют камнем или мешками с песком.

Метод вертикально перемещаемых труб

Для заливки таким способом потребуются:

• бетононасосы или другое оборудование, обеспечивающее непрерывную подачу раствора;
• бетонолитные трубы диаметром 200-300 мм, состоящие из звеньев длиной до 1 м, оснащенных быстроразъемными замками;
• оснастка площадки над местом бетонирования: траверса, лебедка, подъемный механизм.

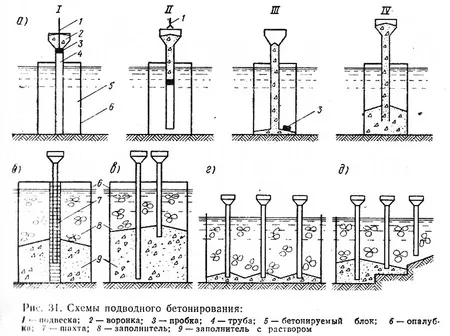

Труба устанавливается вертикально, соприкасаясь с нижней точкой бетонирования, при этом допускается небольшой зазор между дном и краем трубы. Внутрь помещается плавучий пыж, например, мешковина или деревянная пробка, который впоследствии продавливается жидким бетоном и вытесняет воду и воздух. В более технологичных вариантах концы трубы оснащаются клапанами, открывающимися после того, как вся труба заполняется бетоном. Раствор подается через воронку до тех пор, пока слой уложенного бетона не достигнет высоты 0,8-1,5 м от нижнего края трубы.

После этого трубу поднимают на одно звено, демонтируют верхний элемент, причем нижний конец должен оставаться в бетоне. Заливка продолжается до необходимого объема. Стоит отметить, что с помощью одной трубы можно залить элемент радиусом 6 м, поэтому, если площадь бетонирования больше, следует применять систему бетонолитных труб с шагом 10-11 м.

Как залить бетон способом восходящего раствора (ВР)

Метод предполагает предварительное заполнение бетонируемого объекта камнем или щебнем с таким расчетом, чтобы пустоты составляли 45% от объема. Через трубы небольшого диаметра 37-100 мм подается бетонный раствор, который, поднимаясь вверх, естественным образом заполняет пустоты в отсыпке, полностью вытесняя воду. Площадь, которую можно залить с помощью одной трубы, определяется радиусом распространения смеси: R=3 м при подаче раствора в наброску из камня, 2 м — в щебеночную отсыпку. Применяются два метода заливки: напорный и безнапорный.

Напорный или инъекционный метод ВР

Трубы устанавливаются непосредственно в каменную или щебеночную наброску. Цементный раствор под давлением поступает к основанию наброски, затем поднимается, обеспечивая монолитное схвачивание с заполнителем. Трубы после завершения работ остаются в забетонированном блоке, излишки срезаются.

Безнапорный или гравитационный способ

Реализуется с помощью устройства в каменной засыпке шахты, стенки которой представляют собой проницаемую решетку. Труба двигается внутри этой шахты, что делает данный метод схожим с методом ВПТ. Бетонный раствор растекается под собственным весом, звенья трубы поочередно демонтируются.

Укладка бетона на небольших глубинах

Описанные методы получили распространение при формировании бетонных конструкций на значительной глубине, вплоть до 50 м. А можно ли заливать бетон с помощью более простых и менее дорогостоящих способов, если глубина не превышает 2 м, а сами работы направлены на ремонт уже существующих монолитных сооружений? Действительно, для восстановления целостности поврежденной конструкции, выравнивания дна или заливки не ответственного объекта существует метод укладки бетона в мешках.

Мешки, заполненные свежим раствором и зашитые, укладывают на основание или заделывают в крупные каверны поврежденных конструкций. Мешковина пропускает воду, но предохраняет бетон от растекания. При бетонировании большого пространства мешки сшиваются между собой и армируются.

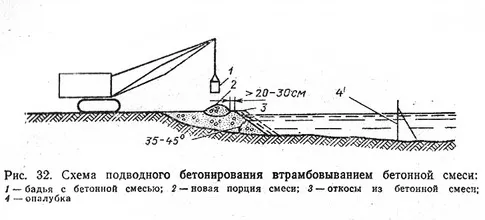

Еще один способ подводного бетонирования на глубине до 1,5-2 м — это метод островка или втрамбовывания. Способ требует высокой скорости подачи цементного раствора и применения вибратора для втрамбовывания очередной порции бетона, однако, позволяет производить бетонирование не горизонтальных поверхностей (например, берегов). Кроме того, не требуется армирование и нет высоких требований к классу бетона.

Осуществляя заливку бетона в воду, необходимо помнить, что это технологически сложный процесс, требующий тщательной подготовки, составления проектной документации и соблюдения строительных нормативов. Точное следование технологии укладки позволит избежать аварийных ситуаций как в процессе подводного бетонирования, так и при последующей эксплуатации объектов.

Как делается септик из бетонных колец?

Септик из бетонных колец можно сделать самостоятельно. Вот общий алгоритм работ:

Шаг 1. Выбор места установки. Необходимо выбрать место для установки септика на расстоянии не менее 5 метров от жилых и культурных объектов, не ближе 25 метров от источников воды (колодцы, скважины), а также учесть уклон территории, чтобы осуществлялась естественная транспортировка сточных вод в септик.

Шаг 2. Подготовительные работы. Необходимо произвести разметку и копку ямы глубиной не менее 2 метров, диаметром больше диаметра бетонных колец на 10-15 см, а также подготовить основание ямы.

Шаг 3. Установка бетонных колец. После установки первого кольца в яму, следующие колечки устанавливаются поочередно, закладывая между ними раствор. Для укрепления соединения колец между собой используются металлические зажимы.

Шаг 4. Установка трубопроводов и заливка фильтрующего слоя. После установки колец необходимо установить трубопроводы, которые соединяют септик с домом и фильтрующим полем. Затем, на дно ямы насыпается слой щебня или гравия толщиной 20-25 см, который является фильтрующим слоем.

Шаг 5. Заливка септика. После установки бетонных колец и трубопроводов необходимо залить септик водой для определения плотности соединений. Затем, яму заполняют слоем песка высотой 20-30 см.

Шаг 6. Заливка фильтрующего поля. Для фильтрующего поля необходимо выбрать территорию с ровной поверхностью и насыпать на нее слой гравия, песка и щебня высотой не менее 60 см.

Шаг 7. Подключение септика к дому. После установки и заполнения септика и фильтрующего поля, необходимо подключить септик к дому с помощью трубопроводов.

После завершения всех работ, септик должен быть готов к использованию.
