Теплица, сделанная своими руками из оцинкованного профиля для гипсокартона (ГКЛ) — чертежи.

Страница 1 из 2 1 2 Вперёд >

1. Регистрация: Сообщения:

   15

   Благодарности:

   32

   Maestro_55

   Участник

   Регистрация: Сообщения:

   Благодарности:

   32

   Адрес:

   Омск

2. Регистрация: Сообщения:

   15

   Благодарности:

   32

   Maestro_55

   Участник

   Регистрация: Сообщения:

   Благодарности:

   32

   Адрес:

   Омск

   Для тех, кто интересуется, я разработал набор чертежей для создания данной теплицы. Комплект чертежей, состоящий из 13 листов формата А4, включает в себя подробные схемы для монтажа, чертежи деталей и инструкции по сборке. Таким образом, вы сможете с легкостью создать теплицу из профиля своими руками, используя предоставленные чертежи.



   Содержание комплекта: Лист
   1. Общее описание и рекомендации…2
   2. Деревянное основание. Схема установки…3
   3. Схема установки профиля…4
   4. Стенка с форточками. Узел А. Стенка с дверью. Узел Б…5
   5. Разрез 1-1. Узел 1 (форточка)…6
   6. Дверь. Узел 2. Разрез 2-2…7
   7. Схема разметки и разрезки внешнего профиля «полудуги»…8
   8. Схема разметки и разрезки внутреннего профиля «полудуги»…9
   9. Разметка кондуктора для сборки «полудуг»…10
   10. Схема сборки «полудуги». Указания по сборке «полудуг»…11
   11. Схема сборки «дуги» на деревянном основании…12
   12. Потребность материалов…13​

   Вложения:

3. Регистрация: Сообщения:

   15

   Благодарности:

   32

   Maestro_55

   Участник

   Регистрация: Сообщения:

   Благодарности:

   32

   Адрес:

   Омск

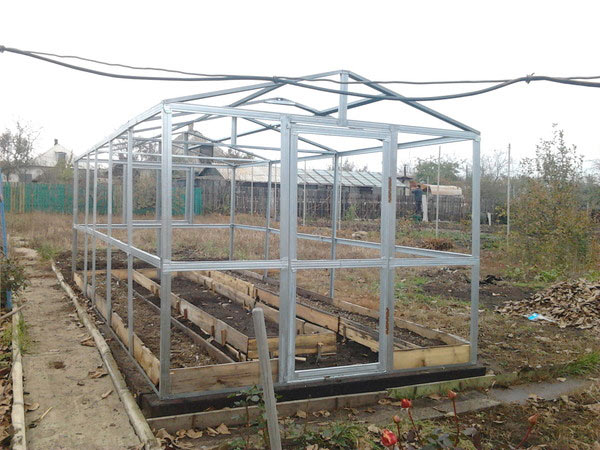

   Для того, чтобы воплотить в реальности данную идею я потратил один хороший вечер 4 года назад на проработку основных нюансов в Автокаде и ещё около недели вечеров и целых дней на строительство теплицы. Да, трудозатрат не мало, но результат меня самого очень порадовал. Конструкция каркаса получилась очень жёсткая несмотря на минимально возможную толщину профиля 0,35мм. И если бы не большое количество снега в нашем регионе, то можно было бы шаг дуг уменьшить в полтора раза. Нагрузка от снега не столько опасна для каркаса, сколько для поликарбонта толщиной 3,5мм. Если применить поликарбонат потолще, то шаг дуг можно делать 1050мм.
   Кроме хорошей жёсткости надо отметить прекрасную устойчивость оцинкованного профиля к влажности теплицы. Было некоторое опасение того, что в местах проколов профиля саморезами будут очаги коррозии и узлы ослабнут. Ничего подобного за 4 года не произошло.

4. Регистрация: Сообщения:

   15

   Благодарности:

   32

   Maestro_55

   Участник

   Регистрация: Сообщения:

   Благодарности:

   32

   Адрес:

   Омск

   Если у кого-то появилось желание воплотить в жизнь данную конструкцию у себя на участке, буду очень рад поделиться комплектом чертежей, пишите мне в личном сообщении. Файл с чертежами для ознакомления приложен немножко выше. Сопровождение по изготовлению и монтажным работам прилагается к чертежам и может осуществляться любым удобным для Вас способом. По телефону, по электронной почте или Ватсап и Вайбер.

5. Регистрация: Сообщения:

   2.824

   Благодарности:

   Vip69

   Живу здесь

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Москва

   Красивые фото, красивая теплица.
   Много труда, руки правильно к телу приделаны.
   И тд и тп

   Нет основного — размеры, основные характеристики (кол-во дуг, шаг, кол-во пк, форточки, двери, может ещё что то важное), ну и общее кол-во профиля (каких типов), иных материалов, расходников и прочего.

   Имхо.

6. Регистрация: Сообщения:

   4.618

   Благодарности:

   3484070

   Уже не новичок

   Регистрация: Сообщения:

   Благодарности: Адрес:

   —

   Так этот же профиль быстро сгниет, разве нет? Оцинковка не терпит длительное воздействие влаги, а в теплице почти постоянно конденсат. А профиль тончайший. Да и слабый он, кмк, при ветре и больших снегах выдержит?

7. Регистрация: Сообщения:

   980

   Благодарности:

   861

   snowbarsik

   Живу здесь

   Регистрация: Сообщения:

   Благодарности:

   861

   Адрес:

   Пенза

   а это автор за мзду предоставляет как я понял.
   с чего такое утверждение ? почти все теплицы делают из оцинковки.

8. Регистрация: Сообщения:

   4.618

   Благодарности:

   3484070

   Уже не новичок

   Регистрация: Сообщения:

   Благодарности: Адрес:

   —

   Из знаний и из опыта. Оцинкованные фальцевые крыши рано или поздно ржавеют, и их приходится красить раз в сколько то лет. Хранить воду в оцинкованных емкостях нельзя.
   На счёт теплиц не в курсе. Возможно, рассчитывают, что к моменту разрушения поликарбоната несущей способности оцинковки хватит, не знаю.

9. Регистрация: Сообщения:

   2.824

   Благодарности:

   Vip69

   Живу здесь

   Регистрация: Сообщения:

   Благодарности: Адрес:

   Москва

   Т. е. характеристики теплицы предоставляются за деньги? Купи то, не знаю что? Тем более про деньги — ничего не сказано.

   Я же не прошу чертежи, а что то в виде «теплица 3х6, высота дуги 2,5м: общ кол-во профиля 27х28 ХХметров, 60х27 ХХ метров.» И тп.
   Просто видя приблизительно конструктив (он не сложен, в общем то) в свете нынешних цен на профиль (даже самый дешманский, из фольги) вангую, что стоимость комплектующих как бы не дороже готового вышла. Я ещё не считаю ведра заклепок и труда немало (при таком конструктиве).

   Не хуже обычного каркаса из квадратной трубы, ну и прочность пространственная — достаточная.

10. Регистрация: Сообщения:

    15

    Благодарности:

    32

    Maestro_55

    Участник

    Регистрация: Сообщения:

    Благодарности:

    32

    Адрес:

    Омск

11. Регистрация: Сообщения:

    15

    Благодарности:

    32

    Maestro_55

    Участник

    Регистрация: Сообщения:

    Благодарности:

    32

    Адрес:

    Омск

12. Регистрация: Сообщения:

    15

    Благодарности:

    32

    Maestro_55

    Участник

    Регистрация: Сообщения:

    Благодарности:

    32

    Адрес:

    Омск

    Слово «мзда» — синоним слову «взятка», поэтому здесь оно врядли подходит. Я действительно предлагаю приобрести за символическую оплату чертежи. Это мой труд и я имею на это право. Данная конструкция теплицы предполагает довольно точный расчёт размеров и по сборке есть нюансы, которые могут очень сократить потраченное время и возможно кто-то, кто заинтересуется, посчитает целесообразным приобрести чертежи и авторскую поддержку по строительству этой теплицы, и тем самым сэкономить собственное время.
    Кому интересно, пишите в личном сообщении. Я плохо пока знаю правила форума, может быть здесь не принято предлагать свой интеллектуальный труд за деньги.

    Последнее редактирование:

13. Регистрация: Сообщения:

    15

    Благодарности:

    32

    Maestro_55

    Участник

    Регистрация: Сообщения:

    Благодарности:

    32

    Адрес:

    Омск

    Теплица стоит уже 4 года. Оцинкованный профиль блестит почти как новый. Я действительно опасался, что будет коррозия в местах проколов профиля саморезами, но и здесь опасения оказались напрасными.
    По прочности и жёсткости тоже всё в порядке. Я больше бы переживал за сам поликарбонат, а дуги имеют большой запас, неожиданный даже для меня самого.

14. Регистрация: Сообщения:

    15

    Благодарности:

    32

    Maestro_55

    Участник

    Регистрация: Сообщения:

    Благодарности:

    32

    Адрес:

    Омск

    Стоимость месяц назад прикидывал, получалось около 21тр на всю теплицу за материалы с поликарбонатом и с расходниками, но без деревянного основания. Саморезов действительно не мало, поэтому очень важна организация труда и качество самих саморезов. Шуруповёрт в руках тоже надо уметь держать. Количество трудозатрат у меня вышло примерно около 6 полных трудодней. 1 день на основание, 3 дня на сборку дуг и дверей с окнами, ну и 2 дня на монтаж теплицы. Стоимость трудодня у каждого ведь своя и определить рентабельность наверно каждый должен сам.
    Результат гораздо лучше, чем «из квадратной трубы» и по внешнему виду, и по коррозионной стойкости, и по жёсткости и прочности я думаю тоже есть преимущество, если сравнивать исходя из условия одинаковых финансовых затрат.

    Последнее редактирование:

15. Регистрация: Сообщения:

    2.824

    Благодарности:

    Vip69

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:

    Москва

    Спс.
    Но все таки, вкратце — каковы размеры парника, шаг дуг, кол-во поперечин, кол-во и типоразмеры применяемого профиля на заданный размер парника?
    Просто сводные данные, бнз чертежей, в теме.
