Теплообменник для банной печи

Если вы ищете способ нагревания воды для ванных процедур, установка бойлера не является обязательным. Теплообменник может эффективно справиться с этой задачей. Ванная печь с теплообменником выполняет несколько функций одновременно. В дополнение к ее основному назначению, печь с теплообменником успешно нагревает воду для душа.

Назначение теплообменников и их классификация

А если конструкция выполнена в форме выносного бака, расположенного в смежной комнате, то устройство одновременно отапливает помещение. Существует 3 варианта устройства теплообменника:

• Внутренний. В этом случае банная печь оснащена змеевиком, расположенном на дне или сбоку.
• Внешний. Выполнен в форме прямоугольного бака, прогрев жидкости осуществляется непосредственно через стенку банной печи.
• Наружный. Представляет собой герметичную емкость, опоясывающую трубу дымохода.

Содержание:

• Назначение теплообменников и их классификация
• Правила установки конструкции
• Принципы работы устройств для нагрева воды
  • Внутренний змеевик
  • Внешний навесной бак
  • Теплообменник на дымоходе
• Краткий обзор печей

Замечание! Существуют модели печи, где внутри вместо змеевика установлен бак для воды, выполненный из нержавеющей стали. Принцип их функционирования аналогичен.

Принцип действия всех теплообменников, предназначенных для банной печи, идентичен – за счет соприкосновения с раскаленной поверхностью дымохода или топки они нагревают воду для емкостей больших объемов, основываясь на принципе конвекции. Их эксплуатация допускает установку водяного бака в смежной с парной комнате.

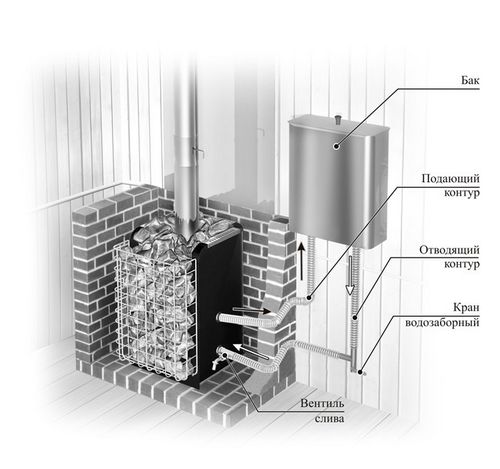

Независимо от конструкции все теплообменники наполнены жидкостью. С учетом назначения устройства, это может быть обыкновенная вода или антифриз. Поступает жидкость из сообщающейся емкости (накопительного бака или системы отопления). Соединение производится двумя штуцерами сверху и снизу. Вся схема устройства теплообменника не отличается сложностью: она основывается на естественной циркуляции подогреваемой жидкости или за счет подключения электрического насоса.

Профессиональные печники рекомендуют остановить выбор на открытой системе нагрева воды, без применения давления. Также следует учесть влияние протяженности труб на эффективность функционирования всей системы. Оптимальной считается длина, не превышающая трех метров. Этого вполне хватает, чтобы вынести емкость с нагретой водой в соседнюю комнату.

Имеет значение и толщина трубы. Для работы без участия электрического насоса необходимо, чтобы диаметр превышал один дюйм. Иначе банная печь, оснащенная теплообменником, не справится самостоятельно с перегонкой жидкости.

Правила установки конструкции

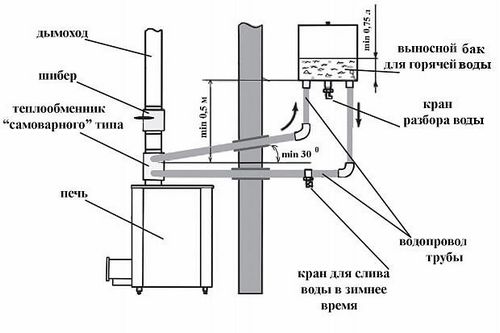

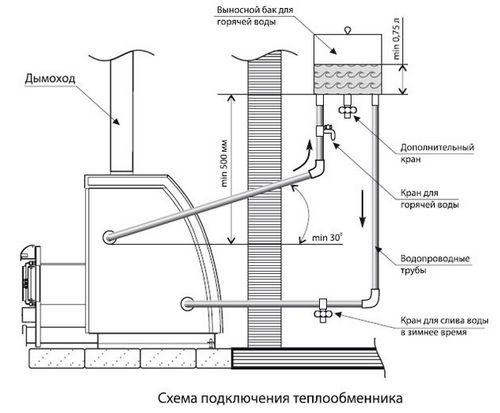

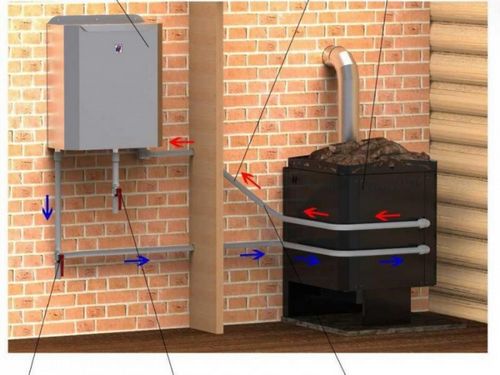

Достичь максимальной производительности системы позволит грамотное размещение всех ее элементов. Ключевым моментом является крепление накопительной емкости – она фиксируется выше уровня теплообменника. Конструкция соединяется между собой двумя трубами. Их монтаж производится с соблюдением определенных правил:

• Горячая вода подается в большой бак по трубе, установленной с наклоном 30^о к горизонтальному уровню.
• Труба для подачи в теплообменник холодной воды расположена ниже, угол наклона не превышает 2^о.
• Водяной бак оборудуется краном для забора горячей воды.
• Кран для слива воды устанавливается на нижней трубе.

Внимание! Емкости наполняются водой до начала растопки банной печи. Невыполнение данного условия грозит разгерметизацией сварных швов. При наполнении холодной водой разогретого бака существует риск возникновения аварийной ситуации.

Какие еще важные моменты следует учесть при оснащении банной печи теплообменником:

• Запрещено фиксировать трубы к стене с применением неподвижных креплений. Это объясняется вероятностью увеличения диаметра трубы во время сильного нагрева воды.
• Мощность теплообменника должна соответствовать производительности банной печи и не оказывать на ее работу существенного влияния.
• Выносная емкость подбирается такого объема, чтобы вода в ней была готова к использованию через 2 часа после растопки банной печи. Более ранний прогрев способен спровоцировать закипание жидкости и образованию высокого уровня пара в парилке. Чрезмерно большой объем также нежелателен ввиду длительного нагрева воды.
• После разогрева банной печи и теплообменника избегайте дополнительного доливания воды.
• Для соединения теплообменника с трубами воспользуйтесь уплотнителями, выдерживающими высокие температуры, которые не будут при этом плавиться.

Независимо от того, будете ли вы приобретать готовый теплообменник для банной печи или изготавливать его самостоятельно, обратите внимание на материал для его производства. Он должен обладать устойчивостью к резким перепадам температурного режима.

Принципы работы устройств для нагрева воды

Каждый из трех вариантов расположения теплообменника обладает особенностями.

Внутренний змеевик

При внутреннем оборудовании банной печи змеевиком из стальной трубы его устанавливают таким образом, чтобы конструкция не подвергалась прямому воздействию огня и находилась за пределами участка с максимальной температурой. Оптимально, когда теплообменник находится на пути движения отходов сжигаемого топлива, это продлит период его эксплуатации. Среди достоинств модели – сохранение максимальной температуры жидкости длительное время, пока стенки из кирпича или металла удерживают тепло. На выходе из банной печи конструкция оснащается патрубками для труб, соединяющих ее с выносной емкостью. Встроенная модель обеспечивает быстрый прогрев воды, однако это устройство недостаточно эффективно ввиду уменьшения мощности банной печи. Период прогрева парной увеличивается, а дымовые газы беспрепятственно улетучиваются через дымоход. КПД подобной конструкции не превышает 50%.

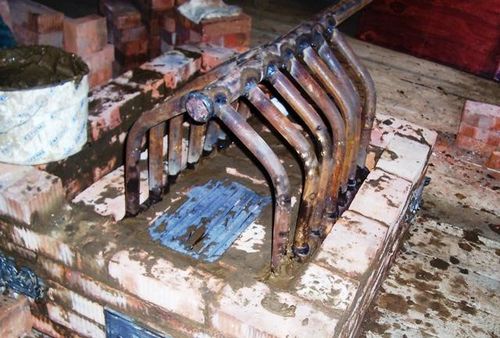

Замечание! Исключения составляют модели банных печей из кирпича с теплообменником, где за счет нескольких ходов движения дымовых газов обеспечивается обогрев душевой и предбанника.

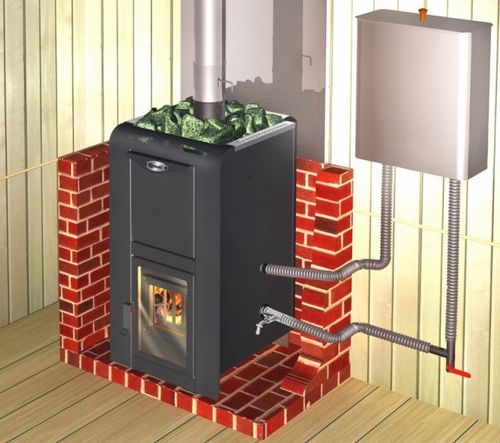

Внешний навесной бак

Емкость из нержавеющей стали, установленная сбоку банной печи, осуществляет прогрев жидкости за счет инфракрасного излучения одной из стенок. Среди преимуществ отмечается легкость монтажа. Однако, как и в предыдущем варианте, подобный теплообменник уменьшает количество тепла, выдаваемого печью в парную. Дополнительный недостаток конструкции – необходимость регулярно добавлять холодную воду.

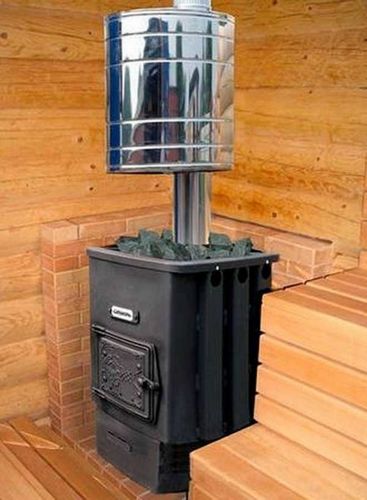

Теплообменник на дымоходе

Наиболее выгодный с точки зрения КПД вариант. Его минимальная производительность составляет 60 %. Это достигается за счет отсутствия влияния теплообменника на работу самой банной печи. Нагрев жидкости осуществляется исключительно благодаря понижению температуры продуктов сгорания. Подобный принцип функционирования конструкции применяют большинство производителей банных печей из металла. Доступный способ установки теплообменника не лишен недостатков: по мере испарения жидкости потребуется ее долив, а также громоздкий внешний вид.

Существует еще один интересный вариант подогрева воды – это модель теплообменника, расположенного на дымоходе, в форме проточного нагревателя небольшого объема (5-10 л). С помощью патрубков он соединяется с выносной емкостью объемом 60-120 л. Размер накопительного резервуара подбирается пропорционально мощности банной печи. За время подготовки парной обеспечивается прогрев воды до требуемой температуры.

При желании можно подобрать комбинированный вариант, когда банная печь оборудована двумя теплообменниками – один встроен в топку, второй базируется на дымоходе. Для обогрева бани вместо накопительного бака для воды к конструкции подсоединяются батареи или регистры.

Краткий обзор печей

Ассортимент банных печей, выполненных из металла и дополненных теплообменником, отличается широким диапазоном ценовой политики, размерами, качеством исполнения, внешним видом и позволяет приобрести наиболее подходящую модель. Это спровоцировало вытеснение кирпичных аналогов ввиду их громоздкости и трудоемкости возведения.

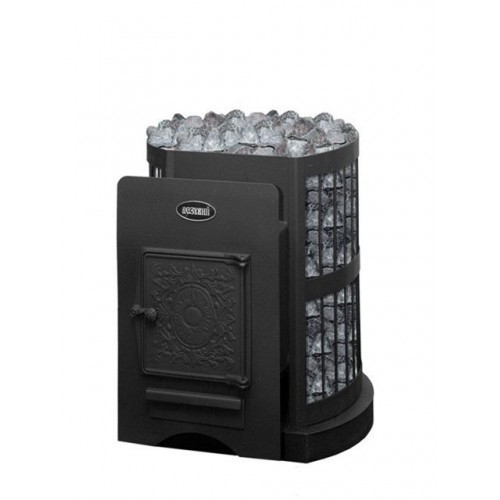

Для парилки объемом до 18 м куб. удобным вариантом прогрева является печь «Везувий» Скиф. Корпус теплообменника установлен в боковом кармане, в зависимости от потребностей покупателя он оборудуется с левой или правой стороны. Одно из достоинств модели – нахождение каменки в кожухе, окружающем конструкцию. Этим достигается эффект кирпичной печи. Для производства топки использована качественная восьмимиллиметровая сталь, не меняющая пропорций при высоком температурном режиме.

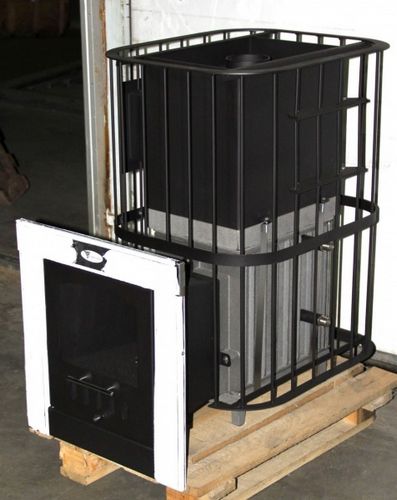

Модель «Торнадо» более мощная и рассчитана на помещение до 20 м куб. Масса конструкции составляет 125 кг, теплообменник встроенный. Установка банной печи требует правильного расчета прочности фундамента. Боковой кожух допускает закладку камней массой до 240 кг. Преимущества модели – мощная топка из чугуна. Разогрев камней в боковом отсеке до максимальной температуры и предотвращение перегрева воздуха обеспечивает удобный кожух. Конкуренцию отечественным моделям составляют финские производители.

Длительная эксплуатация теплообменников для банной печи достигается при условии грамотной установки системы и соблюдения правил эксплуатации конструкции.
