Тепловая пушка: Разновидности газовых тепловых пушек и инструкция по самостоятельному изготавлению тепловой пушке

Для владельцев производственно-складских или других помещений, в которых есть проблемы с отоплением, иметь альтернативный источник тепла очень важно. Для этого подходят тепловые пушки, которые удобно использовать для высушивания гаражей или подвалов, которые могут подвергаться влиянию влаги весной. Также, тепловые пушки часто используются в строительстве и сельском хозяйстве.

Содержание:

• Классификация
• Электрическая тепловая пушка своими руками
• Сделай сам дизельную тепловую пушку
• Как сделать газовую тепловую пушку

Если говорить простыми словами, тепловая пушка — это вентилятор, который выдает не холодный, а теплый воздух за счет специальных нагревательных элементов. Свое экзотическое название «пушка» данный агрегат получил из-за схожести с военным орудием.

Классификация

Если рассматривать данное оборудование с точки зрения мощности, то можно распределить пушки на бытовые и промышленные. Если рассматривать тепловые пушки по источнику энергии питания, то их подразделяют на:

• дизельные;
• инфракрасные;
• электрические;
• водные;
• газовые;
• многотопливные.

Дизельные тепловые пушки работают только на дизельном топливе, имеют малый вес. Также они могут быть прямого нагрева или непрямого. В целях безопасности непрямой нагрев предпочтительней, так как в помещение продукты горения не попадают, а выводятся наружу.

Электрические тепловые пушки имеют самую широкую покупательскую аудиторию, так как они безопасны и экологичны, также они не сжигают кислород и имеют автоматический режим отключения/включения для поддержания нужной температуры воздуха.

Водяные тепловые пушки представляют емкость с водой, нагреватель и вентилятор. Пушки такого вида часто используют в сельскохозяйственных целях. Тепловые пушки, работающие на газу, также очень экономичны, могут быть стационарными (подключаются к газовой системе коммуникаций) и мобильные (подключение происходит непосредственно к газовому баллону).

Инфракрасные тепловые пушки — это сложные механизмы, которые производят тепло с помощью инфракрасного излучения, важно заметить, что вентиляторы в них отсутствуют.

И, наконец, многотопливные тепловые пушки отличны тем, что могут работать на использованном моторном и гидравлическом масле. Стоит обратить внимание, что те виды пушек, которые работают на жидком топливе, не рекомендуется устанавливать в местах скопления людей и в труднодоступных для проветривания местах.

При определенном наборе знаний о принципах работы агрегатов некоторые из видов пушек можно сделать самостоятельно.

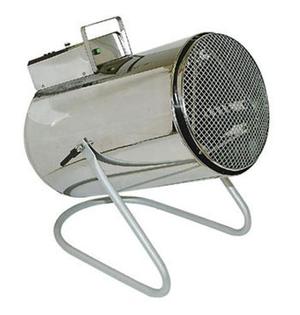

Электрическая тепловая пушка своими руками

Самая легкодоступная в своем способе изготовления — это электрическая тепловая пушка. Для ее сооружения необходима спираль от нагревательного прибора (старый утюг или электрическая плитка). Далее последовательность действий следующая:

1. Для усиления функции нагрева спираль немного укорачивается.
2. Берется асбестоцементная труба и внутри нее фиксируется нагревательная спираль, с одного края трубы должно быть свободное место, так как там будет находиться вентилятор.
3. К спирали прикрепляются провода, которые будут включаться в сеть, не стоит забывать о реостате, который будет отвечать за степень накала.
4. Одевается пропеллер на электрический двигатель, который также монтируется в трубу.

Стоит помнить, что питание спирали и питание вентилятора делаются порознь. Электрическая тепловая пушка готова!

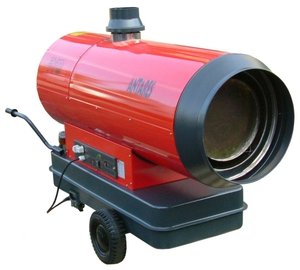

Сделай сам дизельную тепловую пушку

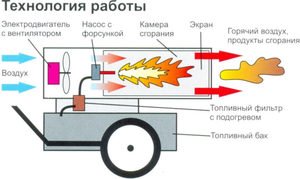

Если же необходимо смастерить дизельную тепловую пушку, то стоит понять принцип работы данного агрегата: при горении солярки выдувается теплый воздух и продукты горения.

Данный вид тепловых пушек состоит из двух корпусов. Нижний корпус представляет собой бак для топлива, он должен быть изготовлен из какого-либо материала, обладающего низкой теплопроводностью. Также рекомендовано прокладывать дополнительный теплоизоляционный слой. Далее над топливным баком на высоте 15−20 сантиметров располагается корпус пушки. Материалом выполнения может быть стальная труба или труба из другого металла с утолщенными стенками. Процесс изготовления содержит следующие этапы:

1. Внутри трубы устанавливают и закрепляют электродвигатель с вентилятором, топливный насос с форсункой и камеру сгорания.
2. Концы трубы закрывают решетками.
3. Между корпусом пушки и баком для топлива располагается труба с фильтром, проходя через который, топливо попадает на форсунку и загорается.
4. Камера сгорания — это труба вдвое меньшая диаметром, прочно закрепленная по центру корпуса. Она имеет вертикальный отвод — именно оттуда будут выводиться продукты сгорания.

Эта тепловая пушка уже для более продвинутых «пользователей».

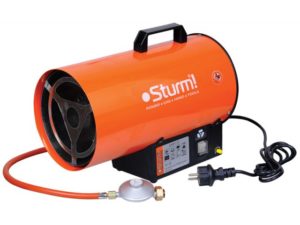

Как сделать газовую тепловую пушку

Также можно сконструировать самостоятельно и газовую тепловую пушку. Эта задача уже более серьезна, и надо подойти с большой ответственностью к сборке такого вида агрегата. Собрать тепловую пушку можно следующим образом:

1. За основу можно взять газовую горелку, удлинить ее с помощью трубы подходящего диаметра.
2. Дальше нужно увеличить имеющиеся отверстия бывшей горелки примерно до 5 мм и жиклер (отверстие для подачи газа) до 2 мм.
3. Затем сооружается теплообменник— это может быть труба меньшего диаметра, в один конец которой заведен удлинитель горелки.
4. Все конструкция закрепляется хомутами.
5. Также в теплообменнике необходимо прорезать отверстие и приварить трубу, по которой будет выходить горячий воздух в помещение.
6. На другом конце теплообменника устанавливается вентилятор.
7. Завершающий этап — сверление отверстия для разжигания газа, подача газа определяется редуктором — вентилем.

При необходимых знаниях и навыках работы можно самостоятельно собрать некоторые виды тепловых пушек. Такие пушки смогут без труда обогреть помещение, будь то гараж или садовый домик, или быть сподручными средствами для проведения строительных работ.

Не самая презентабельная, но от того не менее эффективная самодельная тепловая пушка:
