Теплый плинтус: виды, принцип действия, преимущества, монтаж

Ясно, что объем сантехнических установочных работ, не говоря уже о автоматизированной системе, в теплом водяном плинтусе значительно больше, чем в электрической. В древности и средневековье для отопления домов широко использовался внутренний нагрев стен и полов водяным паром или нагретым воздухом, проходящим через внутренние каналы.

Содержание:

• О достоинствах лучистого отопления
• Принцип работы системы отопления «теплый плинтус»
• Конструкция модулей отопления
• Система отопления «Теплый плинтус» (видео)
• Виды плинтусных систем отопления
• Монтаж отопительной системы
  • Электрический вариант: этапы монтажа
  • Этапы монтажа водяного варианта системы

О достоинствах лучистого отопления

В ХIX веке произошел переход к повсеместному обогреву помещений системами отопления другого типа – конвекционными. Местами установки отопительных приборов данного типа − радиаторов и конвекторов – как правило, были ниши под окнами. При их работе создается поднимающийся вверх к потолку конвекционный воздушный поток, который там охлаждается и опускается к полу. При этом температура поверхностей может иметь разницу до 8°С. Поэтому, по сути, нагревая потолок, система отопления оставляет пол холодным. А если теплоизоляция помещения недостаточно хороша, то конвекционная система отопления частично обогревает и улицу, что снижает эффективность описанного метода, делая его дорогостоящим.

Конструкция этой системы отопления несложная. Подбор требуемых элементов, расчет теплопотерь, а также монтаж системы не занимают много времени

Поэтому лучистое отопление от стен предпочтительнее конвекционного. Тепловые потоки, представляющие собой инфракрасное излучение, прогревают равномерно весь объем помещения, создавая в нем особо комфортный температурный режим.

Своеобразным возвратом к опыту предков стали современные системы панельно-лучистого отопления: теплые полы, теплые стены, отопление стеной, потолочное отопление.

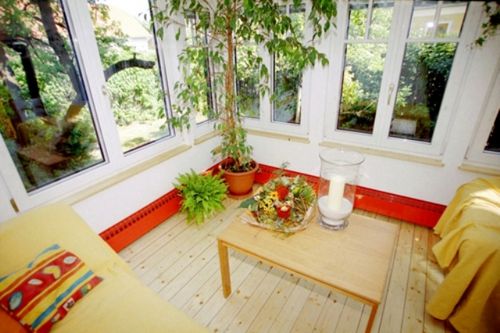

Однако устроить каналы для протекания теплоносителя в стенах уже построенных зданий практически невозможно. Поэтому была предложена отопительная система под названием «теплый плинтус», содержащая малогабаритные «плинтусные» отопительные приборы, передающие тепло от теплоносителя на поверхности стен, которое затем излучается нагретыми стенами внутрь помещения.

Температура в помещении регулируется вручную на распредколлекторе или в автоматическом режиме с помощью комнатных термостатов, управляющих сервоприводами вентилей распределительной системы

Принцип работы системы отопления «теплый плинтус»

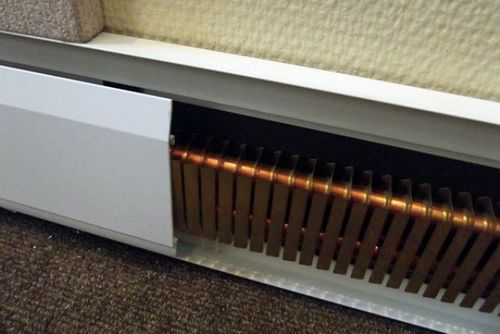

Вдоль наружных стен помещения в алюминиевых декоративных кожухах размещаются отопительные модули, состоящие из пар медных труб, на которые насажены латунные пластины-ребра. Горячая вода протекает по медным трубам, от которых тепло передается на пластины радиаторов, а те нагревают воздух вблизи поверхностей стен. Вследствие известного аэродинамического эффекта Коанда нагретый воздух поднимается, и как бы «прижимаясь» к стенам, нагревает их. Последние же инфракрасным тепловым излучением обогревают помещение.

Отопительные модули могут соединяться в группы (контуры) последовательно, причем длина такого контура не должна быть свыше 12,5 метров

В результате теплый плинтус как система отопления обеспечивает:

• наличие тепловых воздушных экранов перед наружными стенами и окнами, предотвращающих утечки тепла из помещения;
• обогрев тепловым инфракрасным излучением вместо воздушной конвекции, которое воспринимается организмом человека подобно солнечному теплу с максимальной пользой для здоровья;
• наличие сухих и теплых стен, и свежего воздуха в помещении, что гораздо лучше для человека, чем теплый воздух при холодных стенах при конвекционном способе обогрева.

Вас также может заинтересовать статья «Выбор вида и монтаж пола с подогревом».

Поверхность модуля, обращенная к стене, открытая. Торцы кожуха закрываются декоративными заглушками

Конструкция модулей отопления

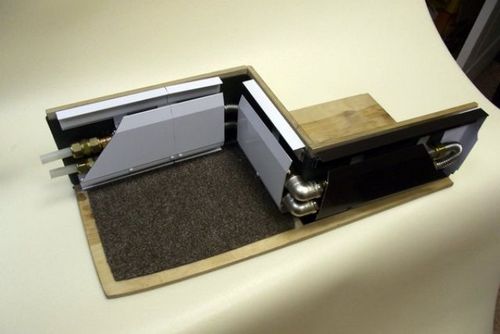

Отопительный модуль системы заключен в разборный металлический кожух, составленный тремя алюминиевыми панелями – фронтальной, высотой 14 см, верхней и нижней шириной, 3 см. Поверхность модуля, обращенная к стене, открытая. Торцы кожуха закрываются декоративными заглушками.

Внутри кожуха посредством спецкронштейнов-держателей крепится собственно отопительный модуль из двух медных труб диаметром 13 мм и толщиной стенки 1,5 мм, на которые плотно насажены латунные пластины-ребра.

Для соединения «водяных» отопительных модулей используются обжимные гайки для труб указанного диаметра или фитинги, предназначенные для соединения медных труб пайкой.

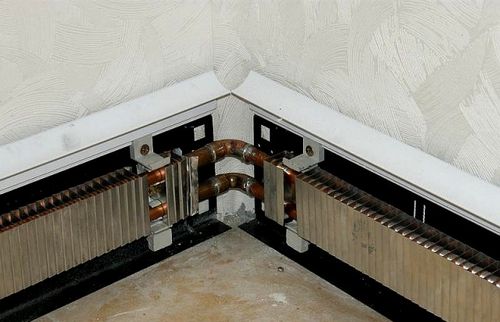

Отопительные модули могут соединяться в группы (контуры) последовательно, причем длина такого контура не должна быть свыше 12,5 метров. Для выполнения соединений модулей применяют спецтрубки из сшитого полиэтилена. В углах соединение модулей выполняется полиэтиленовыми или гофрированными стальными или медными угловыми соединителями.

Горячая вода протекает по медным трубам, от которых тепло передается на пластины радиаторов, а те нагревают воздух вблизи поверхностей стен. Вследствие известного аэродинамического эффекта Коанда нагретый воздух поднимается, и как бы «прижимаясь» к стенам, нагревает их

Система отопления «Теплый плинтус» (видео)

Виды плинтусных систем отопления

По способу нагрева теплоносителя теплый плинтус бывает водяной или электрический.

В чем их отличие?

• Водяной вариант предполагает, что теплоноситель (вода или антифриз) нагревается в котле системы отопления. Под давлением циркуляционного насоса теплоноситель через распредколлектор и подводящие трубы из сшитого полиэтилена диаметром 12–18 мм поступает в отопительные модули.

Температура в помещении регулируется вручную на распредколлекторе или в автоматическом режиме с помощью комнатных термостатов, управляющих сервоприводами вентилей распределительной системы.

• Электрический вариант системы отопления предполагает, что в нижние трубки отопительных модулей вставляются электрические трубчатые электронагреватели (ТЭНы), мощностью 140–500 Вт на номинальное напряжение 230 В, соединяемые между собой параллельно. Внутри верхних медных трубок прокладываются термостойкие кабели питания с силиконовой изоляцией

В состав системы входят настенные электронные или электромеханические терморегуляторы с встроенными датчиками температуры воздуха в помещении. Питание ТЭНов коммутируется термостатом по сигналам от датчика температуры воздуха, который посредством изменения интервала времени включения ТЭНов поддерживает заданную температуру в помещении.

Вы можете также узнать о системе отопления теплый пол.

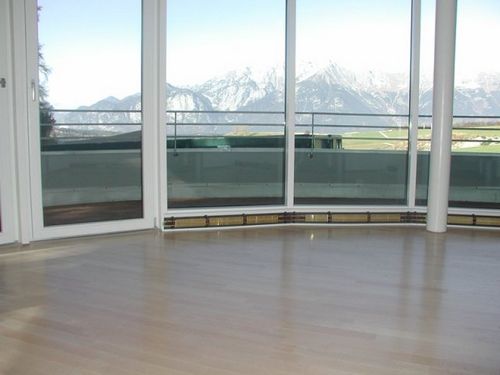

Наличие тепловых воздушных экранов перед наружными стенами и окнами, предотвращающих утечки тепла из помещения

Монтаж отопительной системы

Конструкция этой системы отопления несложная. Подбор требуемых элементов, расчет теплопотерь, а также монтаж системы не занимают много времени. Поэтому, если Вы захотите сделать теплый плинтус своими руками, то Вам будет полезна нижеприведенная информация.

Электрический вариант: этапы монтажа

1. Подвод электропитания к монтажной коробке вблизи места установки системы.
2. Наклеивание на очищенную поверхность стены изолирующей полиэтиленовой ленты толщиной 3 мм.

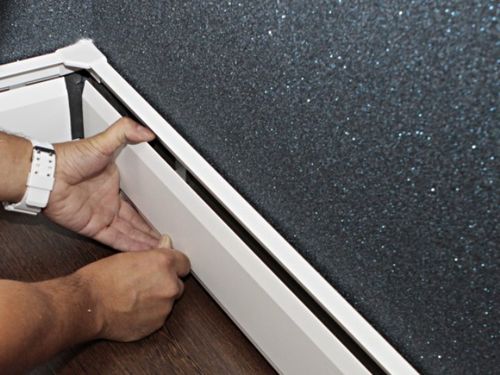

3. Установка нижней панели кожуха модуля в виде Г- образного алюминиевого профиля.
4. Установка верхней панели кожуха на держатели, закрепляемые с шагом 40 см.
5. Установка ТЭНа в нижнюю медную трубу отопительного модуля.
6. Установка отопительного модуля в держатели на расстоянии до изолированной стены в 4 мм.
7. Соединение ТЭНов модулей параллельно, так чтобы максимальная мощность полученной группы элементов не превосходила номинальной мощности коммутации термостата (обычно 2–3,6 кВт).

Этапы монтажа водяного варианта системы

1. Предварительные работы – подготовка выводов для подключения теплого плинтуса: прокладка подводящих полиэтиленовых труб от распредколлектора к местам установки отопительных модулей; подводка электрокабелей от источника питания к местам установки термостатов и сервоприводов управления вентилями распредколлектора.
2. Установка отопительных модулей и присоединение их к подводящим трубам, опрессовка системы.
3. Балансировка контуров, настройка системы автоматического управления, пуско-наладочные работы.

Очевидно, что объем сантехнических монтажных работ, не говоря уже о системе автоматики, в водяном варианте теплого плинтуса гораздо больше, чем в электрическом. Поэтому, выбрав этот вариант системы отопления, следует заранее разумно распределить весь объем работ на те, что можно выполнить самостоятельно, и на те, что лучше доверить специалистам.
