Теплый пол Ensto: максимальная температура, мощность. Как правильно уложить нагревательный мат

В северных странах лучше всего разбираются в вопросах отопительных технологий. Это подтверждается популярностью финской отопительной системы «Ensto», которая является безопасной, экономичной и простой в установке для любых помещений.

Содержание:

• О компании
• Финский теплый пол и его модификации
  • Tassu
  • ThinKit
  • ThinMat
• Терморегуляторы
• Советы по монтажу
• Как правильно уложить теплый пол Энсто ThinMat

О компании

Впервые продукция этой торговой марки появилась еще в 1958 г. Это была небольшая партия бытовых вентиляторов. Хорошее качество продукции и надежность позволили компании завоевать не только местный, но и европейский рынок сбыта. Ключевая дата в истории Ensto – 2001 г. В этот период была проведена большая работа по увеличению ассортимента выпускаемой продукции, модернизация старых и строительство новых производственных площадок.

В настоящий момент для многих потребителей финский теплый пол ассоциируется только с отличительным логотипом фирмы.

Почему же их продукция так популярна? Есть ряд отличительных особенностей, которые присущи лишь теплым электрическим полам компании:

• Отличное качество, которое базируется на применении современных материалов изготовления и неукоснительном соблюдении технологических схем производства.
• Полный комплекс элементов для нагрева поверхности. Помимо кабельной продукции можно выбрать терморегуляторы для теплого пола Ensto , которые отличаются между собой номинальной мощностью и функциональными возможностями.
• Большой ассортимент нагревательных элементов – начиная от кабельной продукции и заканчивая полностью укомплектованными наборами с матами.

Единственное, для качественного монтажа необходимо приобрести клей для плитки теплый пол. Он выбирается исходя из планируемой мощности всей системы , толщины слоя и напольного материала отделки.

Финский теплый пол и его модификации

Система Ensto имеет три разновидности, которые отлично сочетаются как традиционными покрытиями, скажем, натуральным камнем и керамикой, так и ковролином или ламинатом.

Для выбора определенной модели необходимо знать исходные параметры помещения. К ним относятся площадь, тепловые потери, планируемый температурный режим работы. Исходя из этого можно приобрести либо отдельные элементы для самостоятельного монтажа, либо комплексные наборы.

После расчета максимальная температура теплого пола должна иметь следующие показатели:

1. На поверхности – до 25°С.
2. В средней зоне помещения около 20°С.
3. В районе потолка — 17°С.

При этом необходимо учитывать мощность основной системы отопления. Итак, зная все исходные данные можно приступать к детальному обзору продукции.

В зависимости от эксплуатационной сферы и финишного покрытия компания Энсто предлагает следующие модели.

Tassu

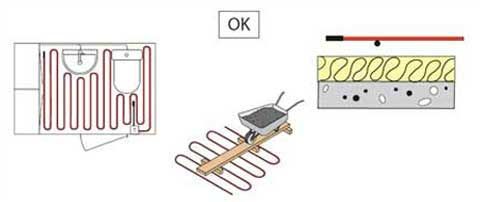

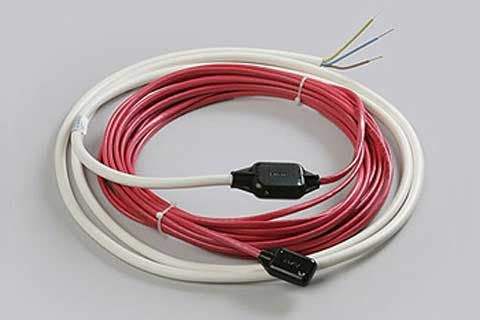

Это надежный классический вариант, представляющий собой электрический пол из двужильного кабеля, экранированного специальным покрытием. Его укладывают под бетонную стяжку с шагом 6–24 см на глубину 3–10 см. При укладке расстояние между кабелями может составлять от 13 до 25 см.В его комплектацию входит также концевая муфта. Потребляемая мощность теплого пола Tassu колеблется в пределах 80–220 Ватт на квадратный метр. Их используют для обогрева таких помещений, как сауны, застекленные балконы и другие.

На заметку

Прежде чем укладывать финский теплый пол Tassu в помещении, необходимо удостовериться, что температура там – более 10⁰C.

Важным нюансом установки Ensto Tassu является демпферная лента для стяжки пола, которую укладывают по периметру помещения. Она служит для двух целей:

• устраняет термический разрыв стены и стяжки. По законам физики при 40ºС происходит расширение бетона с коэффициентом 0,5 мм на погонный метр. Демпферная лента практически изолирует бетонную стяжку от стен, что позволяет избежать образования разрушительных напряжений;
• выполняет роль тепловой изоляции, которая противостоит рассеиванию тепла через стены.

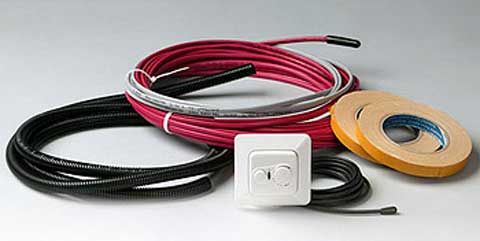

ThinKit

Эта модель в корне отличается от классической способом укладки. ThinKit можно устанавливать в слой тонкой стяжки или поверх – в клей для плитки. Теплый пол находящийся столь близко к финишному покрытию, как правило, с высокой теплопроводностью, естественно, более энергоэффективен, нежели «классический».

В этих моделях кабель – двужильный, имеющий толщину всего в 4,2 мм. Одного его комплекта достаточно для обогрева помещений с площадью не более 20 м². Этот вариант незаменим для низких помещений, ведь укладка кабеля в плиточный клей минимально подымает пол, или имеющих неправильную геометрию.

В комплектацию модели помимо нагревательного кабеля, закрытого в процессе производства концевой муфтой, который соединен с проводами питания, входит изоляционная гофротрубка, лента для монтажа. В ThinKit «все включено» входит также терморегулятор Ensto.

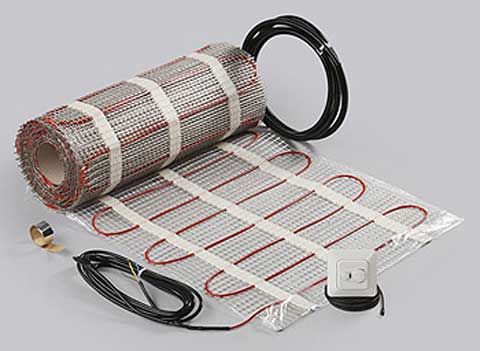

ThinMat

Мощность этого пленочного пола – порядка 160 Ватт на квадратный метр, а ширина их доходит почти до полуметра. Их используют во влажных помещениях или в местах с недостаточной теплоизоляцией. Маты достаточно просто укладывать в плиточный клей.

В этих конструкциях применяется кабель для теплого пола различного диаметра. В зависимости от этого можно подобрать изделия определенной удельной мощности и комплектации:

• 100 Вт/м² с терморегулятором и без.
• 160 Вт/м² без устройства управления.
• 70 и 130 Вт/м² без терморегулятора.

На заметку

В каждый комплект входит рулон алюминиевого скотча и гофрированная трубка для монтажа датчика температуры.

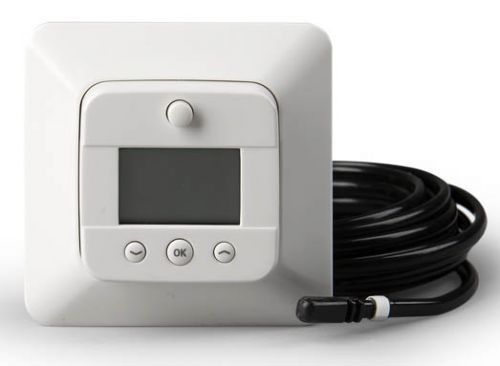

Терморегуляторы

Не так давно Ensto наладила выпуск собственных управляющих компонентов для теплого пола. Покупатель имеет возможность выбрать терморегуляторы, которые имеют не только различные режимы работы, но и могут подключаться как к напольным датчикам температуры, так и к воздушным в помещении.

Для того чтобы правильно подобрать модель, необходимо знать основные критерии выбора:

1. Номинальная мощность устройства. Определяется параметрами теплого пола. Она должна быть не меньше максимальной расчетной нагрузки. Терморегуляторы компании рассчитаны на показатели от 2,2 до 3,6 кВт.
2. Функциональные возможности. В некоторых случаях достаточно минимального набора режимов – плавная регулировка температуры и отключение. Но для комфортной эксплуатации рекомендовано приобретать электронные модели с расширенными функциями – ЖК дисплей, таймер на включение, учет температуры воздуха в помещении и т.д.
3. Ценовой критерий. Полностью определяется бюджетом всего мероприятия по установке электрического теплого пола.

Советы по монтажу

Выбрав подходящую модель нагревательной системы можно приступать к процедуре установки. Перед этим составляется план помещения, выбирается оптимальная раскладка нагревательных элементов. Немаловажным является обеспечение безопасности работы всего комплекса регулировки температуры. Для этого рекомендовано устанавливать устройства аварийного отключения в случае возникновения короткого замыкания.

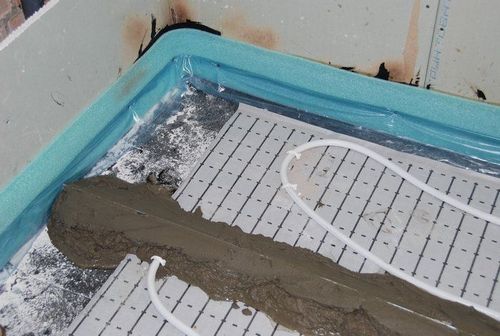

Так же следует обратить внимание на соблюдение технологии заливки верхней цементной стяжки. В процессе термического нагрева она будет расширяться, а после отключения возвращаться к исходным размерам. Визуально это невозможно проконтролировать. Однако, если не оставить тепловые зазоры между стеной и полом возможно появление вздутий и трещин на поверхности пола. Это может привести к деформации основного покрытия – ламината, половиц и т.д. Лучше всего с этой задачей справится демпферная лента для теплого пола.

Она изготавливается из вспененного полиэтилена. Для простоты монтажа на ее поверхность наносится клейкая лента. Толщина варьируется от 5 до 8 мм. После установки и окончательной заливки бетонной стяжки во время температурного расширения пола она компенсирует увеличение площади за счет своих свойств сжатия.

Теплый пол Ensto будет нормально функционировать только при соблюдении технологии монтажа и правильно подобранных компонентов. Невзирая на высокое качество продукции компании вся система обогрева может работать некорректно или неэффективно, если не соблюдена технологическая схема установки. Поэтому, если вы сомневаетесь в собственных силах рекомендуем пригласить специалистов для проведения этих работ.

Как правильно уложить теплый пол Энсто ThinMat

Поверхность основания тщательно очищают и выравнивают. Особое внимание необходимо уделить камням или другим предметам, которые представляют опасность для целостности кабеля. Нагревательный мат обычно крепят к слою из бетона при помощи фиксирующего раствора.

Монтаж мат проводят в определенной последовательности.

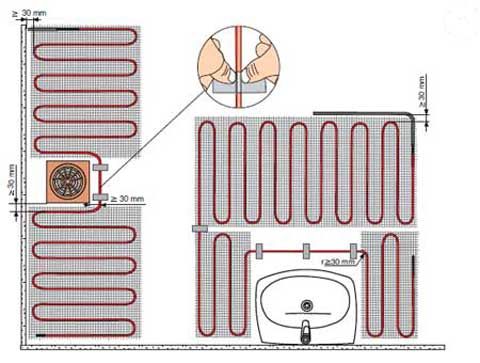

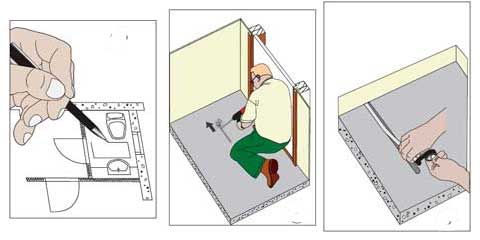

Прежде всего необходим чертеж, на котором отмечено месторасположение мата. Там же необходимо точно отметить, в каком месте питающий кабель должен быть соединен с нагревательным и где располагается термодатчик. Чертеж обязательно нужно сохранить – он еще понадобится, как и другие электротехнические документы.

Термодатчик, уложенный в гофротрубку, необходимо установить в специальную шторбу, выполненную в выровненном основании. При этом гофротрубка и кабель должны располагаться на одном уровне, а ее изгиб должен позволять легко манипулировать датчиком – снимать его и заново устанавливать. Свободный конец гофротрубки герметизируют, используя электротехническую изоленту. Датчик нужно расположить строго по центру между линиями кабеля.

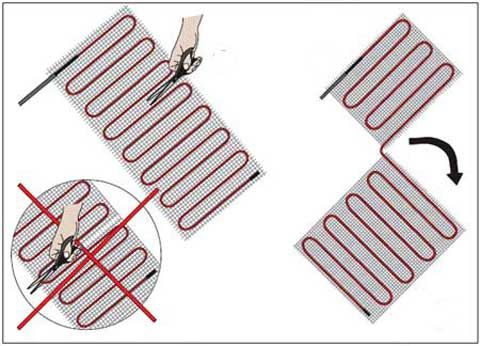

Разрезать ThinMat нужно аккуратно в полном соответствии с составленной схемой.

При установке нагревательный мат необходимо монтировать клеевым слоем на поверхности сетки к полу. При таком способе монтажа сетки клеевый слой не дает ей сместиться, когда будет наноситься выравнивающий раствор.

На заметку

Если есть необходимость снять кабель из сетки, его прикрепляют к основанию, используют горячий клей либо монтажную ленту.

Еще до заливки контура раствором необходимо измерить сопротивление как греющего кабеля, так и изоляции контура. Ту же операцию следует повторить, завершив заливку раствора. Полученные данные сводятся в измерительную таблицу.

Важно проследить, чтобы нанесенный выравнивающий раствор целиком покрывал кабель и подводящий конец.

Совет

Модель, имеющую мощность в 100 Вт на м², можно укладывать под паркет, пробку либо линолеум. Для кафельной плитки подойдет также изделие мощностью в 160 Вт на м².

Для помещений с повышенной влажностью типа душевой маты монтируют под гидроизоляцией.

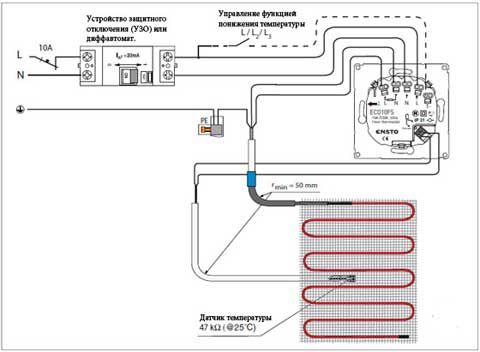

Управление ThinMat осуществляется термостатом. Гарантом безопасности цепи питания служит присутствующее в системе устройство, которое обеспечивает защитное отключение. Около у распределительного щита устанавливают предупреждающую табличку, в которой содержатся главные сведения о монтаже.
