Терморегулятор для радиатора отопления: виды, конструкция, монтаж

Текст может быть перефразирован так: Все системы требуют контроля, включая отопительную, и эту задачу может выполнить терморегулятор. Основная функция этого прибора — контроль уровня подачи теплоносителя, который устанавливается непосредственно на входную магистраль радиатора. Терморегулятор для отопления используется для контроля температуры в помещении, при этом важно знать, как правильно выбрать и как правильно установить этот прибор.

Об этом мы с вами и поговорим в данном обзоре.

Содержание:

• Терморегулятор для радиатора отопления – что это?
• Варианты терморегуляторов для батарей отопления
• Типы терморегуляторов
  • Механические
  • Электронный
• Конструкция регуляторов температуры на радиаторах отопления
• Выбираем прибор
• Монтаж прибора
• Советы по установке и выбору
• Видео: установка терморегулятора на радиатор отопления

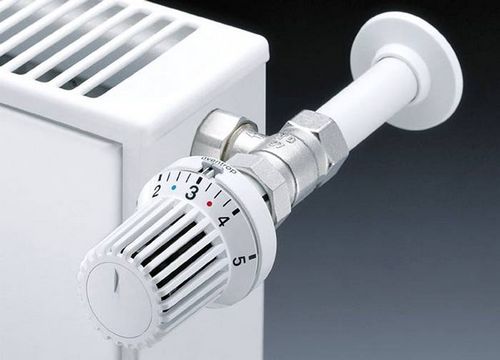

Терморегулятор

Терморегулятор для радиатора отопления – что это?

Терморегулятор – это устройство, которое устанавливается на входе в батарею, чтобы контролировать поток носителя тепла. Этот прибор обеспечивает комфортную температуру и экономит средства, если установлены счетчики или стоит отопительный котел. Он позволяет отключить отдельную батарею из сети, то есть выступает в роли запорной арматуры.

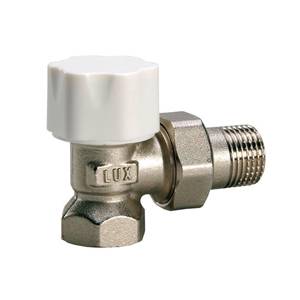

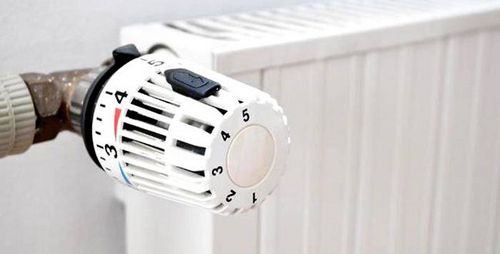

Механический регулятор отопления

Самую большую выгоду от терморегулятора для радиатора отопления ощущают в тех помещениях, где на протяжении дня температура колеблется. Например, на кухне с окнами на южную сторону.

Регулировка температуры осуществляется с помощью вентиля, который установлен перед прибором. Благодаря современным разработкам можно подобрать такую модель, которая прекрасно впишется в интерьер комнаты.

Варианты терморегуляторов для батарей отопления

Работают все терморегуляторы по единому принципу: подвижный клапан внутри комплекта открывает и закрывает входной поток в цепи в зависимости от параметров или типа термостата. Сильфон, реагирующий на колебания температуры воздуха и взаимодействующий со штоком, открывающим клапан – является основной деталью.

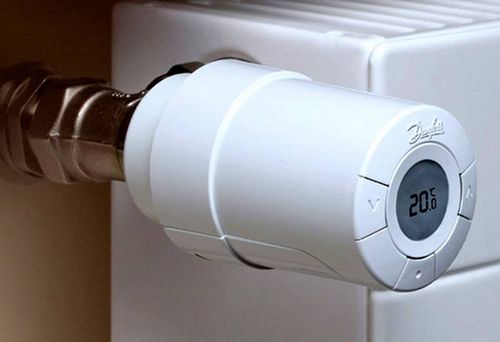

Электронный вариант

Разделяют агрегат на два варианта:

• Жидкостный клапан. Сильфон наполняется жидкостью и расширяется, за счет этого реагирует на изменения. Он имеет лучшие показатели реакции на колебание давления, при невысокой стоимости (около 250 руб.).
• Газонаполненный регулятор. Имеет практически мгновенное реагирование на колебания температуры.

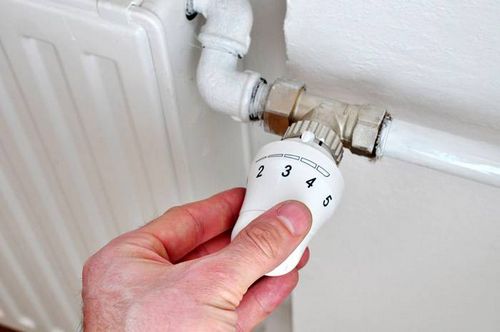

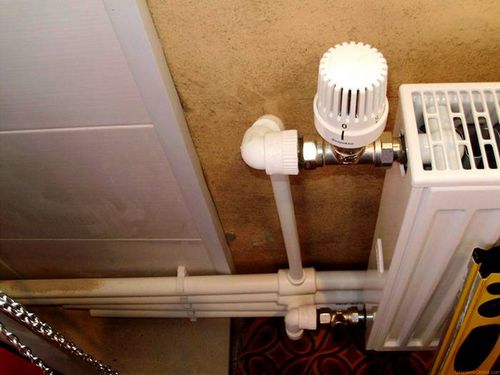

Пример установки

На прибор оказывают воздействие следующие показатели:

• Солнечные лучи или сквозняки.
• Внешняя температура.
• Вспомогательные источники тепла.
• Установка в закрытых зонах.

А также все агрегаты можно разделить по типу работы на подгруппы.

Типы терморегуляторов

Регуляторы отопления на батареи могут классифицироваться по принципу работы:

• Механические;
• Электронные.

Каждая разновидность имеет свои плюсы и минусы.

Механические

К достоинствам можно отнести отсутствие потребности питания извне. В основе работы лежит физическая способность расширения веществ при нагреве. По внешнему виду напоминают вентиль с разметкой на верхней части, на которой нанесена температура от +14 до +28°С. Его необходимо монтировать в горизонтальном положении.

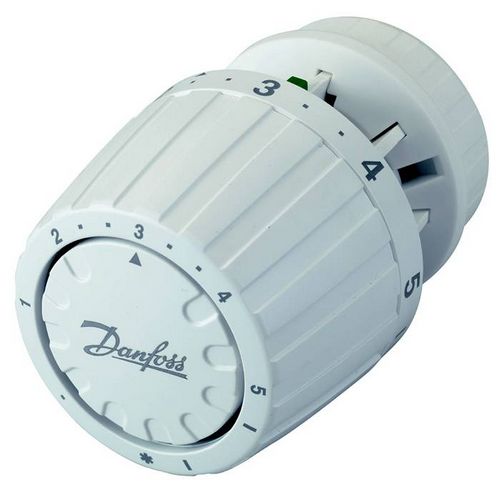

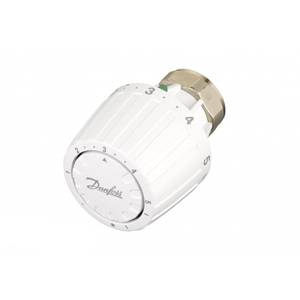

Механический вариант

Механический терморегулятор для радиатора отопления даст вам следующие преимущества:

• Сэкономить на носителе питания прибора и самой стоимости.
• Простота эксплуатации.
• Работает полностью автономно.
• Нет надобности менять температурный режим в ваше отсутствие.

Благодаря достоинствам прибор пользуется большим спросом.

Электронный

Автоматический терморегулятор для радиатора отопления контролирует поступление теплоносителя без внешнего участия. В прибор вмонтирован экран или панель с кнопками.

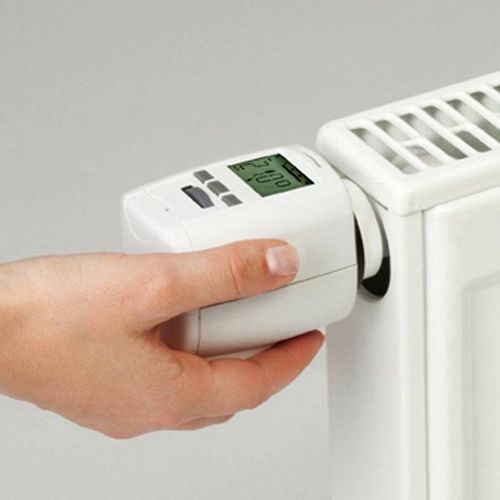

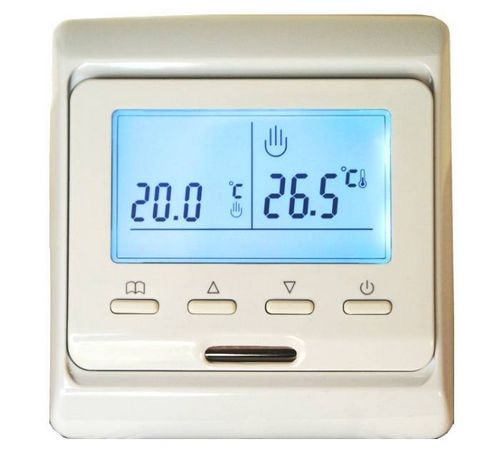

С ЖК дисплеем

Терморегулятор оснащен встроенным или выносным датчиком дистанционного управления, способным снимать данные об изменении температуры воздуха. Управлять им можно на расстоянии до четырех метров.

Полезная информация! В электронном терморегуляторе есть возможность программировать температуру на определенные часы в зависимости от времени суток.

Сам процесс регулировки происходит за счет сильфона и электромагнитного реле. Дополнительные функции значительно увеличивают стоимость прибора. При этом сам терморегулятор способен не только уменьшать или увеличивать температуру в помещении, но и ограничивать поступление жидкости, то есть выступать в роли автоматической запорной арматуры.

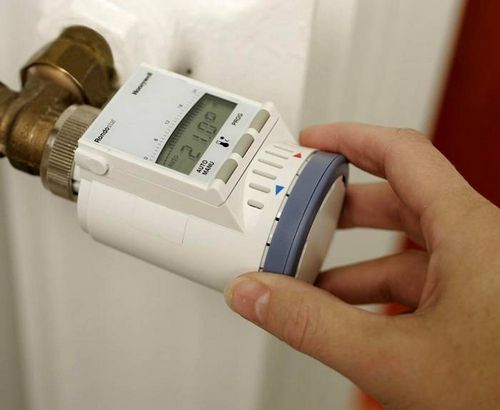

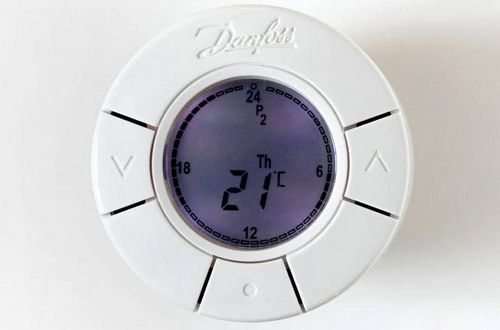

Электронный с кнопочной панелью

Электрические термоклапаны для отопления дадут вам следующие преимущества в работе всей цепи:

• Даже в ваше отсутствие он будет самостоятельно регулировать температуру.
• Можно выставить поддержание минимальной температуры для нежилого помещения, которой будет достаточно для жизни цветов.
• Выставление режимов комфортных для разного времени суток.

А также все автоматические агрегаты делятся на:

• С закрытой логикой
• С открытой.

В первом случае показатели выставлены. Он хорошо подходит для регулировки домашней температуры.

Во втором случае, с открытой логикой, оборудование способно подстраиваться к любой системе самостоятельно. Только настройка такого агрегата уже требует специальных навыков и умений, поэтому используется в промышленных масштабах.

Конструкция регуляторов температуры на радиаторах отопления

Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.

При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

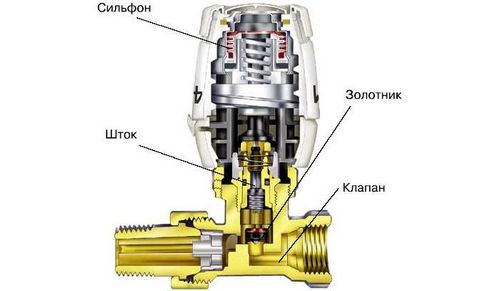

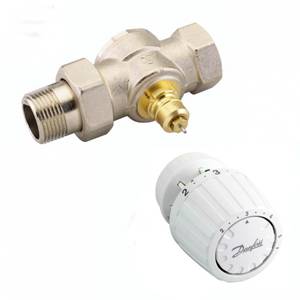

Конструкция механического прибора

В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.

Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.

Полезная информация! Производители гарантируют долгий срок службы сильфона, который может выдержать более тысячи циклов сжатия/расширения.

Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.

Выбираем прибор

Чтобы выбрать термостат для радиатора отопления, следует определиться с техническими параметрами установленной отопительной системой. А именно перед покупкой необходимо узнать:

• Габариты клапана. Измерьте диаметр пробки в батарее или трубы, где планируется установка.
• Одно или двухтрубная система. С двумя трубами нагрузка на термостат выше, поэтому и выбирать оборудование необходимо с более высоким уровнем гидравлического сопротивления.
• Если система с циркуляционным насосом, то в описании к терморегулятору будет указано, подходит ли он для нее.

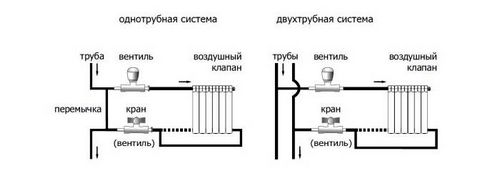

Схема одно и двухтрубного подключения

А также самостоятельно или проконсультировавшись с продавцом, выберите по типам терморегулятор для себя:

• Механика или автоматика.
• Жидкость или газ.
• Температура (от 5 до 30 градусов тепла).

Обратите внимание! С местом установки определитесь до покупки, чтобы знать прямой или под угол в 90 градусов прибор вам потребуется.

Цены будут различаться у фирм производителей, и влиять на них будет механический или автоматический датчик температуры для отопления вы выберите.

Например, вот таблица с примерной стоимостью.

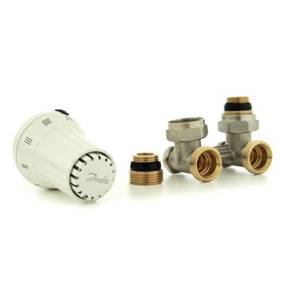

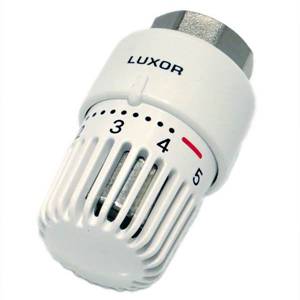

	Danfoss	Изображение	Overn trop	Изображение	Luxor	Изображение
Терморе- гуляторы	835		610		765

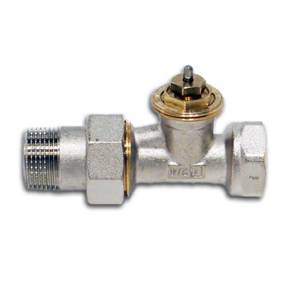

Прямая подача	790		738		518
Обратная подача	790		738		518
Нижние угловые на две трубы	960		770		890

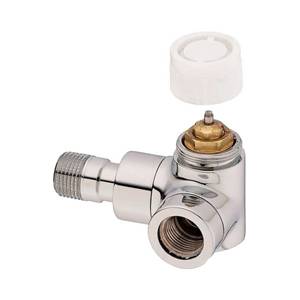

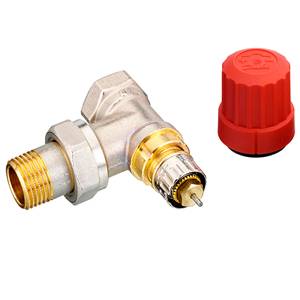

Угловая подача	570		448		365

Можно найти более дешевые модели, так как от производителя цена варьируется довольно сильно. Для автоматических терморегуляторов с выносным датчиком можно увидеть цены от 750 рублей и выше, программируемое оборудование стоит от 680 рублей.

Цены представлены средние, в зависимости от региона и варианта покупки (через обычный магазин или интернет).

Монтаж прибора

Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.

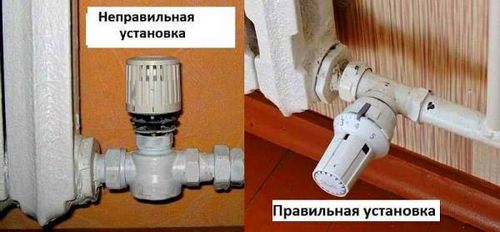

Правильное положение прибора

Инструкция:

• Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
• Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.

Место для установки

• Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
• Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
• Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
• Заполните батарею водой.

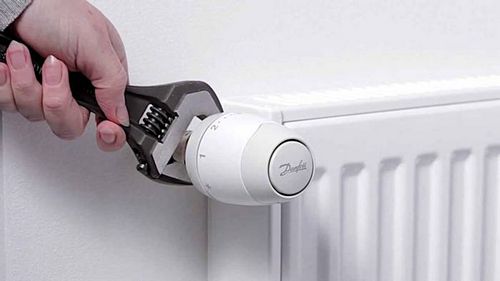

Фиксация терморегулятора

Советы по установке и выбору

• Необходимо быть осторожными, устанавливая датчик, так как в его конструкцию входят и хрупкие детали.
• Используйте инструкцию от производителя.
• Клапан устанавливается в отверстие пробки радиатора.
• Расположите термостат в горизонтальном направлении.
• Устанавливать клапан надо в соответствии с указанием стрелок.
• Перед покупкой следует определиться с типом конструкции.

Электронный терморегулятор

• Если самостоятельно устанавливать терморегулятор вы не можете или не хотите, обратитесь к профессионалам.
• Настроить прибор следует вначале в закрытом помещении с плотно запертыми окнами и дверьми.

Регулировка температуры

Таким образом, терморегулятор – очень полезная и нужная вещь, которая позволяет регулировать вам температуру воздуха в помещении, а также экономить. Неэффективно использование прибора только на чугунных батареях, во всех остальных случаях он быстро себя окупит.

Правильная установка электронного варианта

Чтобы вам было проще осуществлять самостоятельный монтаж терморегулятора, предлагаем посмотреть следующий видеоматериал.
