Тёплый пол под линолеум: укладка пленочного ИК теплого пола

Линолеум — это недорогое и простое в установке напольное покрытие, однако не всегда достаточно надежно переносит обогрев. При выборе теплого пола под линолеум следует учитывать ряд факторов. Если правильно осуществлена установка системы отопления и напольного покрытия, такое решение действительно может сделать дом комфортным.

Содержание:

• Как выбрать подходящий линолеум
• Инфракрасная пленка — идеальный вариант
• Подготовка к укладке теплого пола
• Как установить систему
• Особенности укладки линолеума
• Видео по монтажу инфракрасной пленки

Как выбрать подходящий линолеум

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум — это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Самый популярный вариант линолеума — это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола. Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

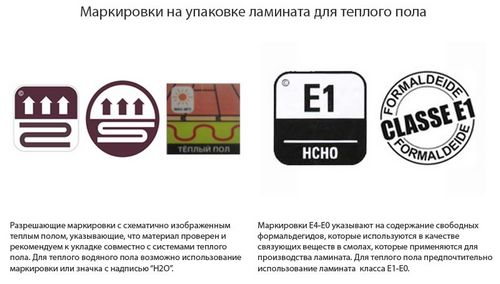

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию. Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия. Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п. Оптимальной для линолеума считается тепловая мощность около 150 кВт на каждый квадратный метр обогреваемой площади. Инфракрасная пленка обеспечивает именно такие параметры.

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент — легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

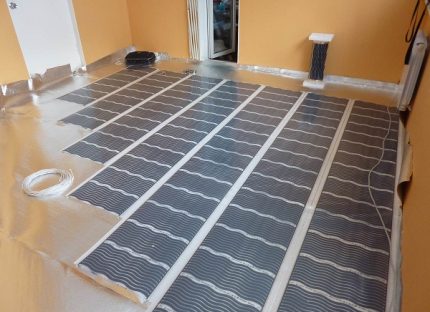

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора. Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

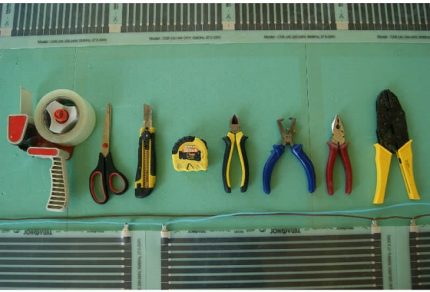

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон. В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже — это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, устройство теплого инфракрасного пола под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Как установить систему

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным. Собственно пленка очень тонкая, менее 10 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

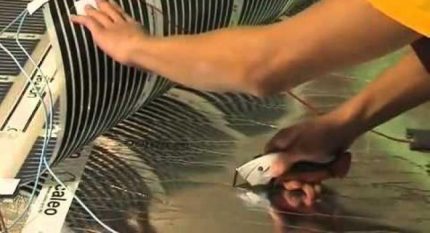

Разрезание инфракрасной пленки на полоски подходящей длины — ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

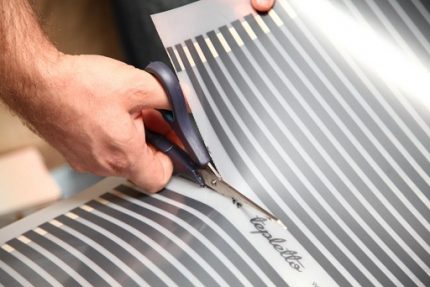

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем. Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо.

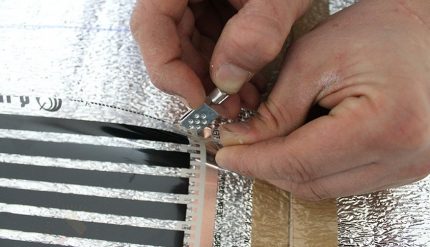

После того, как полосы пленки уложены, можно начинать установку контактов. Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно установить терморегулятор. Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия. Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом укладку тёплого пола под линолеум можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

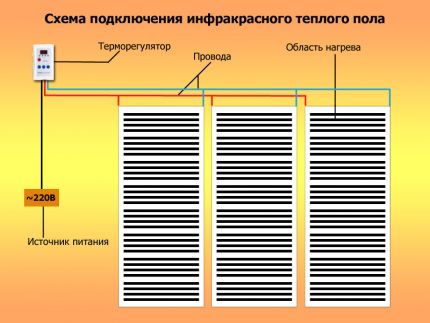

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции — одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции. Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

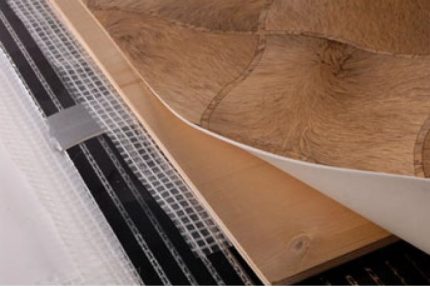

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея. Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Видео по монтажу инфракрасной пленки

На этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол — превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота. При укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.
