Топовые программы и веб-сервисы для онлайн черчения: как нарисовать чертеж в компьютере

Высококачественное программное обеспечение для создания чертежей — это неотъемлемый инструмент для каждого профессионального инженера или архитектора. При выборе подходящей программы специалисты в первую очередь обращают внимание на функциональность.

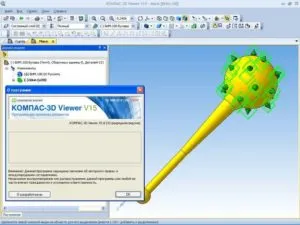

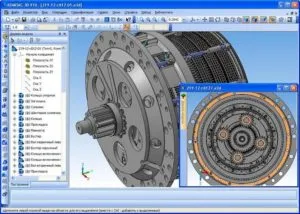

Аскон Компас

Этот софт, разработанный на уникальном математическом ядре с запатентованными алгоритмами, хорошо известен среди проектировщиков. Программа способна решать самые сложные задачи, хотя на отечественном рынке пользуются меньшей популярностью, нежели Автокад или Нанокад. Главное преимущество — это полное соответствие российским чертежным стандартам, поэтому программа легко встраивается в любой рабочий процесс. Но данный факт имеет и свои минусы, ведь многие специалисты работают, в том числе с иностранными заказчиками, где есть свои стандарты.

Компас — это универсальный софт, замеченный не только на высокотехнологичных производствах, но и в классических проектно-строительных компаниях, занимающихся возведением, как коммерческих, так и жилых объектов. Отечественный продукт подходит для проектирования любой объемной модели, на основании которой можно создать динамический двухмерный чертеж, реагирующий на изменения исходника. Компас хорошо интегрирован в российскую систему госстандарта, имеет отличную базу данных.

заключается в кардинальном отличии интерфейса и процедур от всем известного Автокада, поэтому пользователям достаточно непросто переходить с одного продукта на другой, если того требует работа. Компас — это «тяжелая» программа, дающая сбои при работе на слабом «железе». Соотношение цена-качество у отечественной разработки не самое лучшее, если сравнивать с основными конкурентами, при этом полностью отсутствует trial-версия, что делает невозможным ее тестирование.

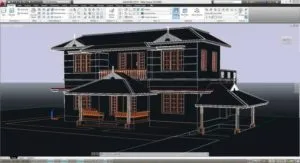

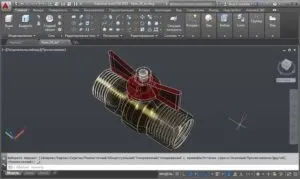

Приложение Автокад

Самая популярная программа среди проектировщиков всех возрастов и специализаций. Именно ее в первую очередь используют в учебных целях. Специалисты выбирают ее за простой и понятный интерфейс, отличный функционал, предоставляемый не только за деньги, но и в пробных версиях с некоторыми ограничениями. Самым удачным изданием считается версия от 2006 года, которая иногда встречается в работе даже сегодня. Именно эта платформа послужила основой для всех последующих обновлений.

Автокад стабилен в работе и хорошо интегрируется со многими конфигурациями рабочих систем. Получаемые в результате работы файлы воспринимаются для последующей обработки большинством графических редакторов. Софт предоставляет широкие возможности по настройке масштабирования, а также для компоновки чертежей. Но не все так хорошо, как может показаться. В 2009 году разработчики Автокада превентивно изменили интерфейс, сделав его в «ленточном» формате. Поклонники продукта восприняли это нововведение негативно.

Бесплатная версия, хоть и распространяется в открытом доступе, но у некоторых пользователей при работе с чертежами на полях появляются водяные знаки, оповещающие, что работа сделана в пробной версии AutoCad. Замечены неточности в переводе программ на русский язык, но, как правило, это встречается только в пиратских версиях софта.

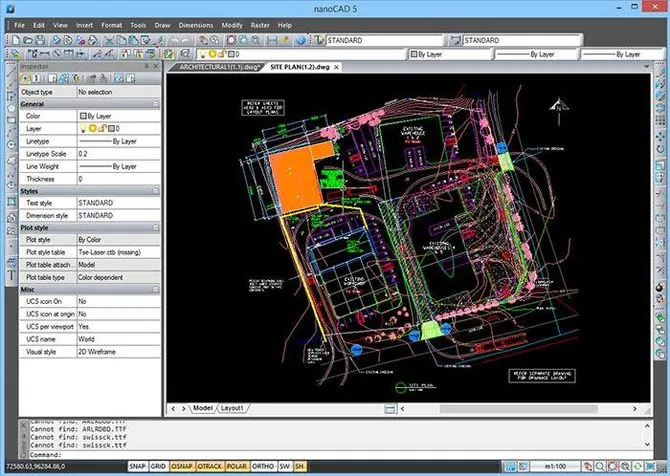

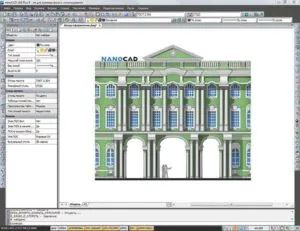

Использование Nanocad

Отличное решение для тех, кто решил разобраться в графических приложениях для построения чертежей. Программа, разработанная компанией Nanosoft, крайне проста в обращении, имеет меньший функционал, чем ее основные конкуренты, поэтому вряд ли подойдет для профессионалов. Ее интерфейс очень напоминает Автокад, но в качестве основы использована другая платформа со своими математическими алгоритмами. С данного софта очень легко перестраиваться на работу в Автокад, что уже ее делает более привлекательной в сравнении с ближайшими конкурентами. Nanocad распространяется с открытым API, что позволяют любому пользователю самостоятельно разработать дополнительный плагин или приложение.

К сожалению, данный софт не предназначен для проектирования в плоскости, так как отсутствуют функции для объемного моделирования. Пользователи отмечают, что Nanocad плохо работает с файлами формата DWG, а также некорректно взаимодействует с AutoLisp.

Популярные онлайн сервисы

Некоторые задачи необходимо сделать здесь и сейчас, а под рукой не всегда есть ноутбук с предустановленным профессиональным ПО для проектирования. В этом случае пригодятся онлайн-сервисы, которые по своему функционалу не являются конкурентами для оффлайн софта, но некоторые задачи способны решить.

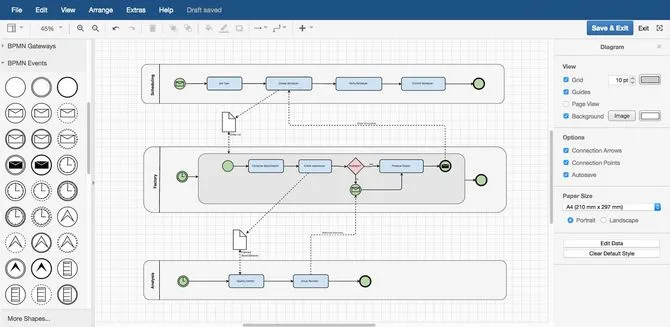

Draw.io. Данный сервис сможет решить элементарные задачи в области черчения, но на большее он не способен. Интерфейс прост и понятен, а созданную работу можно сохранить в необходимом формате прямиком на рабочий стол. Draw.io — это англоязычная разработка, доступная в бесплатном режиме.

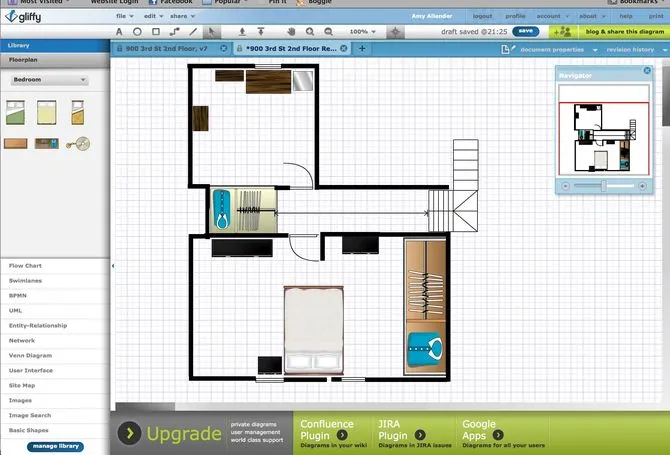

Gliffy. Этот редактор идеально подойдет для разработки простейших чертежей и схематических изображений. В нем есть уже готовые шаблоны и фигуры, что упрощает взаимодействие с программой. Чтобы начать работать в нем необходимо будет авторизоваться через любую социальную сеть, после чего появится главное окно для создания и редактирования.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
