В регионах с холодными зимами часто возникают сложности с канализацией. Длительные и интенсивные морозы могут привести к замерзанию системы, что зачастую приводит к деформации труб или даже их разрыву. Если необходимо, то в новом контексте можно включить «тепловой кабель».

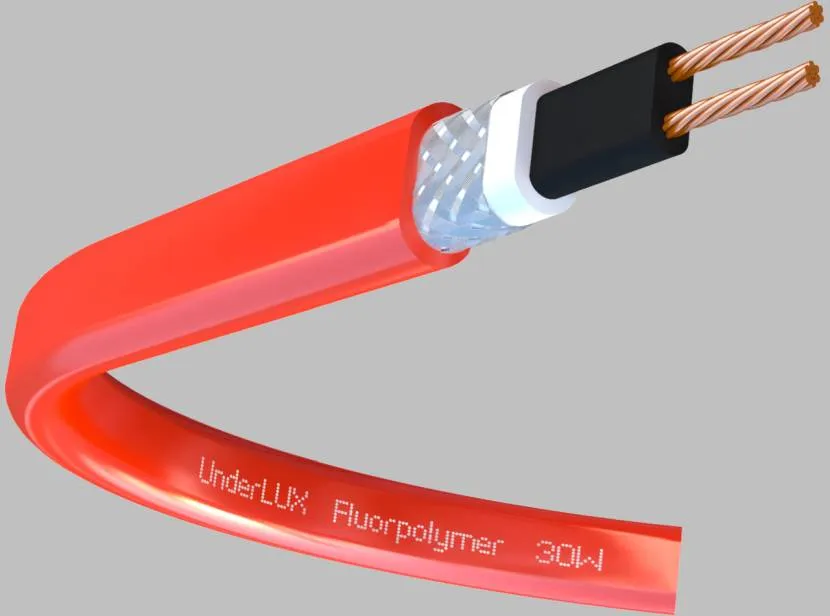

Саморегулирующийся кабель Саморегулирующийся кабель Источник artteplo.ru

Строение нагревательного кабеля

Устройство представляет собой проводник, который перерабатывает электрическую энергию в тепловую. При этом нет необходимости в никаком дополнительном оборудовании. Для этого достаточно подключения греющего кабеля к обычной бытовой сети.

Нагревательный провод применяют для обогрева:

  • водопровода;
  • ввода трубы в дом от устья скважины;
  • канализационных коммуникаций;
  • ливневой системы;
  • газовых резервуаров;
  • грунта.

Выделяющие тепло провода изготавливают по специальной технологии. И в итоге получается герметичное устройство, устойчивое к различным внешним факторам, которые негативно на него влияют. А принцип работы греющего кабеля основан на сопротивлении материала при прохождении переменного электрического тока. И чем выше его параметры, тем больше тепла будет выделено.

Греющий кабель состоит из токопроводящего проводника и вилки, которая нужна, чтобы соединить устройство с электрической сетью. Покрывает провода нагревательный элемент. Он бывает двух видов: резистивный и саморегулирующийся.

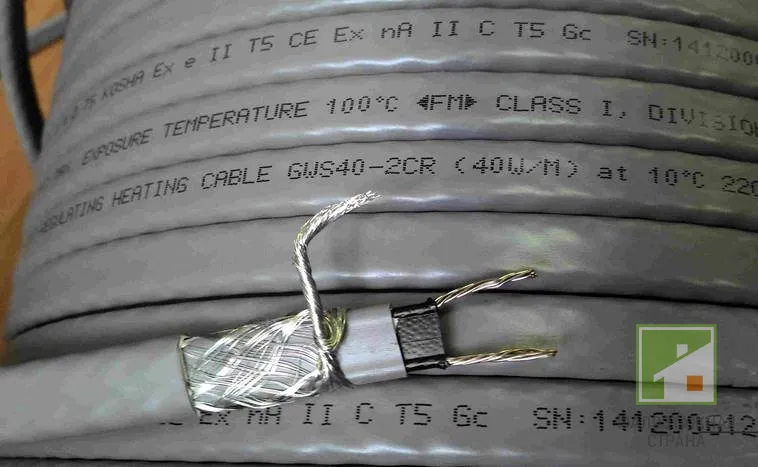

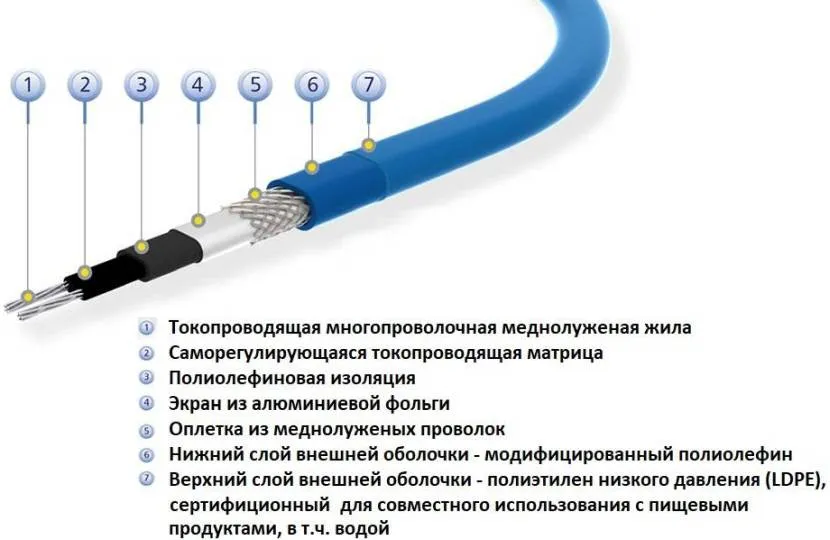

Строение саморегулирующегося нагревательного кабеля Строение саморегулирующегося нагревательного кабеля Источник uk-parkovaya.ru

Для защиты проводника от водной среды используется, как минимум двойной слой внутренней изоляции. А в качестве внешнего окружения устройства применяют пищевой пластик. Такая мера нужна, если оно соприкасается с питьевой водой.

Во всех без исключения видов кабеля присутствует экранирующая оплетка. И кроме защиты от помех, она выполняет дополнительную функцию заземления. Если экран будет подсоединен к нулевому проводу, то это позволит автомату отключить провод, когда произойдет его обрыв.

Любой нагревательный кабель должен иметь обратную связь. Поэтому все они снабжены термодатчиками. И в самых простых конструкциях последние автоматически изменяют силу тока в температурной зависимости от окружающей среды.

Виды обогревающих устройств

Нагревательные кабеля выпускаются двух видов. Резистивные проводники бывают одножильными и двужильными. Первые совершенно не подходят для обогрева трубопровода. Поэтому применяют двухжильную конструкцию.

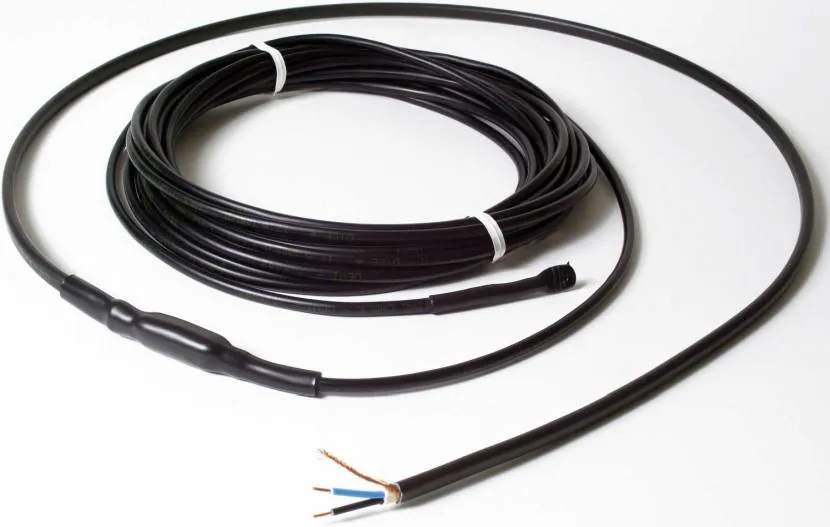

Двужильный греющий кабель Двужильный греющий кабель Источник tvergrandelektro.ru

Подключение греющего кабеля к сети 220 В происходит через блок автоматической регулировки. А поскольку резистивный проводник выделяет лишь постоянную температуру, используют хромоникелевый сплав, который дает стабильное высокое сопротивление.

На смену вышеуказанным проводникам пришел саморегулирующийся греющий кабель, принцип работы которого построен на наличии внутри устройства эластичной матрицы. Она реагирует на изменение окружающей температуры и самостоятельно регулирует сопротивление проводника. Тем самым снижая потребление электричества при оттепелях.

Способы укладки

При обогреве любой магистрали саморегулирующийся кабель для обогрева труб можно расположить либо у них внутри, либо снаружи. Причем ни один из вариантов не отличается сложностью монтажа. А для наружного применения существует даже два способа.

Линейный

Самый простой и удобный метод, при котором кабель протягивается вдоль трубопровода, плотно прилегая к нему. Нужно только обезопасить провод от возможных механических повреждений. Для этого его располагают снизу трубы, а для надежности крепления применяют алюминиевый скотч.

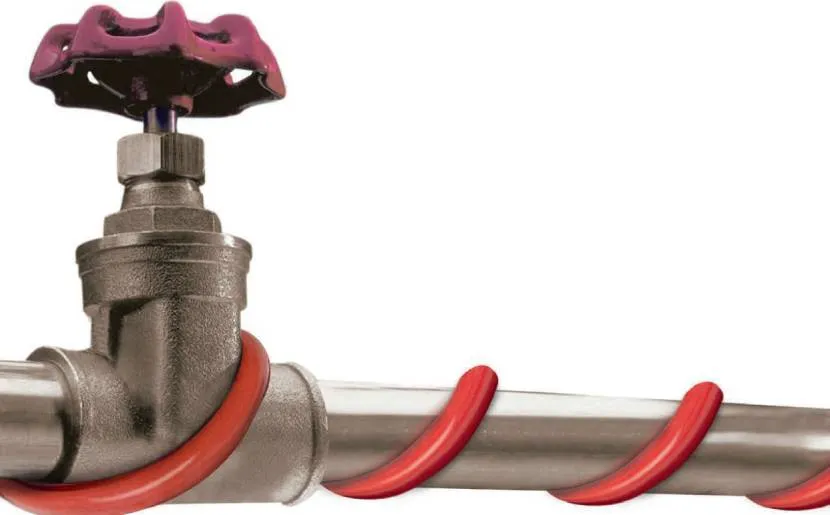

Спирально уложенный греющий кабель Спирально уложенный греющий кабель Источник gizbar.com

Спиральный

При таком способе провод наматывается на трубу по спирали. А плотность витков может повысить нагревательный эффект. Причем можно проводить наматывание, как полностью вплотную к коммуникации, так и с небольшим провисанием. А для закрепления проводника используется все тот же алюминиевый скотч.

Внутренний

Если к наружным сторонам коммуникаций нет доступа, то кабель саморегулирующийся для обогрева труб располагают внутри системы. Для этого в магистраль в нужном месте врезается специальный тройник. И через него прокладываются провода. По завершении операции соединение тщательно герметизируется.

Подключение к сети

Рассмотрим, как подключить саморегулирующийся греющий кабель к сети, не привлекая специалиста. Процесс не отличается особой сложностью, но при прокладке кабеля внутри трубы существуют определенные нюансы. Разберем все этапы более подробно.

При наружном расположении проводника монтажные работы сводятся к следующему:

  • Концы у кабеля обрезают лесенкой, на разном расстоянии. Каждый нужно освободить от изоляции на длину в 10 мм.
  • На кабель одевается термоусадочная муфта общего назначения. А каждый из проводников снабжается отдельной муфтой.

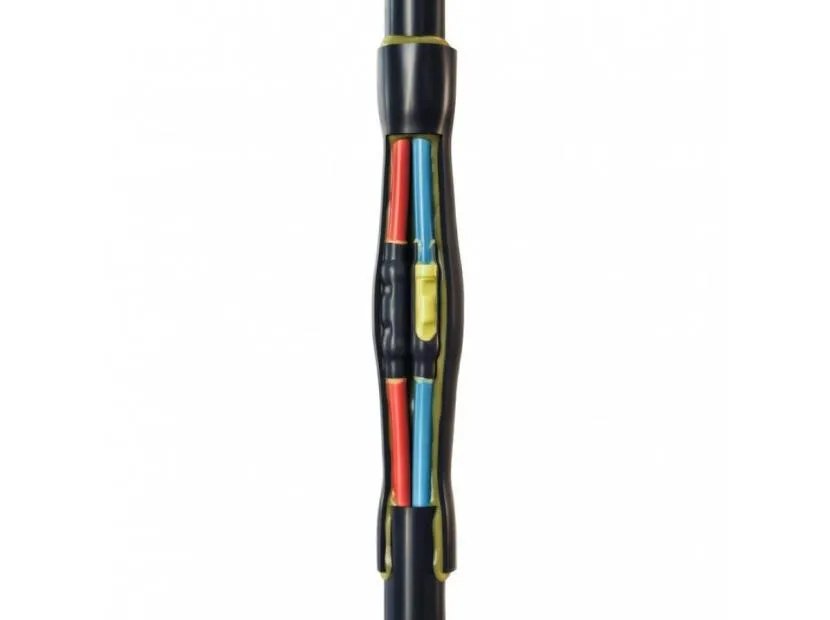

Соединение проводов Соединение проводов с помощью термоусадочной муфты Источник kvt-pro.ru
  • Для соединения проводов используют специальную гильзу. Концы проводников вставляются в ее гнезда и обжимаются плоскогубцами.
  • Сначала на каждое из соединений натягивается своя муфта, затем место монтажа закрывается общей. Каждую муфту прогревают феном, чтобы она плотно сжала контакт.

Если используется саморегулирующийся кабель, то его конец герметизируют с помощью специальной торцевой термоусадочной муфты. Как правило, сначала нагревательный провод закрепляют на трубе, а затем его подключают к сети. Когда же проводники располагаются внутри трубы, то соединение греющего кабеля между собой, то есть с питающим проводом, выполняют в первую очередь.

Монтаж ничем не отличается от предыдущего. А для того, чтобы поместить подготовленный кабель внутрь трубы, необходимо использовать проходной комплект. Он содержит специальный сальник. А для правильного его подсоединения он всегда продается с подробной инструкцией.

Для того, чтобы управлять температурой, понадобится приобрести термостатический регулятор. Он устанавливается вблизи электрического щитка. А для повышения безопасности в цепь монтируется УЗО (автомат отключения). Он прервет питание нагревательного кабеля при коротком замыкании на линии.

Видео покажет, как подключить греющий кабель саморегулирующийся для обогрева труб:

Коротко о главном

При выборе обогревающего кабеля для инженерных коммуникаций изначально необходимо определиться со способом его подключения. Если он будет наружным, то понадобится алюминиевый скотч для надежного крепления. Когда провода прокладываются внутри трубы, то нужно дополнительно приобрести специальный тройник и проходной комплект для удобства размещения проводов.

Соединяя проводники между собой, лучше воспользоваться специальными гильзами и термоусадочными муфтами. Надежный герметичный контакт будет залогом общей безопасности устройства. Для дополнительной защиты необходимо озаботиться монтажом автоматов для отключения питания при обрыве электрической цепи.

Напишите в комментариях, как думаете – стоит ли использовать саморегулирующийся кабель? Ведь он намного дороже обычного резистентного. Не лучше ли просто включать обогрев при сильных морозах, а при оттепелях выключать?
