Укладка теплого водяного пола под плитку своими руками: фото, видео, стоимость работ

Напольные отопительные устройства, основанные на энергии, делятся на две категории: водяные и электрические. Водяные устройства характеризуются равномерным распределением тепла в помещении за счет циркуляции горячей воды, что позволяет сократить затраты на электроэнергию. Эти устройства могут использоваться под различными типами напольных покрытий, но чаще всего устанавливаются под плитку в виде водяного теплого пола.

Содержание:

• Конструкция водяной системы
  • Поэтапная установка теплоэлемента под плитку
    • Этап первый – подготовка поверхности пола
    • Этап второй – монтаж коллекторного узла
    • Этап третий – подключение контуров
    • Этап четвертый — гидроизоляция
    • Этап пятый – теплоизоляционный слой
    • Этап шестой – армированная сетка или маты
    • Этап седьмой — основные способы укладки и их преимущества
    • Этап восьмой – опрессовка контура
    • Этап девятый – чистовая стяжка
    • Этап десятый – декоративная напольная отделка

Конструкция водяной системы

Конструкция водяного обогревательного блока представляет собой последовательное наложение слоев определенного материала:

2. Базовая основа, в качестве которой может быть цементный стяжной элемент, сухая строительная смесь на основе перлита или керамзита, а также черновой деревянный настил. Толщина стяжки теплого пола под плитку зависит от степени неровности пола.
3. Гидроизоляционный слой, позволяющий нивелировать вредное воздействие конденсата на весь «пирог» системы. Конденсат образуется при разнице температур трубы с горячим теплоносителем и бетонной стяжкой.
4. По периметру гидроизолятора укладывается демпферная лента.
5. Теплоизоляционный слой, препятствующий потере тепла через плиты перекрытия и нижние неотапливаемые этажи.
6. Трубопровод для циркуляции горячего теплоносителя.
7. Чистовая стяжка, необходимая для дополнительной фиксации нагревательного блока и для создания равномерного прогрева напольной поверхности.
8. Декоративное покрытие, в качестве которого могут быть использованы керамическая плитка (кафель), ламинат, линолеум, паркетные доски и прочие материалы, обладающие высокими показателями теплопроводности.

Поэтапная установка теплоэлемента под плитку

Устройство водяного теплого пола под плитку характеризуется рядом последовательных процессов, при четком соблюдении которых можно создать надежную, качественную и эффективно функционирующую напольную обогревательную конструкцию.

Итак, давайте по порядку рассмотрим, как выглядит установка теплого пола под плитку.

Этап первый – подготовка поверхности пола

В первую очередь необходимо заняться подготовкой поверхности пола. Сперва снимаем старую стяжку до самого основания, то есть до появления бетонной межэтажной перегородки. Затем убираем мусор и грязь, после чего проводим заливку чернового стяжного слоя. В том случае, если величина перепадов по высоте не превышает 5 мм, то необходимости в цементной основе нет.

Теплый водяной пол под плитку требует максимально ровной поверхностной основы, поэтому нежелательно опускать не один этап выравнивания. Иначе, эффективность работы нагревательного блока будет крайне низкой.

Этап второй – монтаж коллекторного узла

Следующим этапом будет установка коллекторного узла. Как правило, этот прибор располагается в заранее подготовленной нише, в специальном шкафу. Внутри такого шкафа нужно выполнить соединение труб с основным теплоисточником. В этой же нише нужно расположить приборы регулировки отопительного оборудования.

В первую очередь в коллекторный шкаф подводится труба с горячей водой и обратный трубопровод, к которому в дальнейшем и будет подключен коллекторный узел. Здесь же располагается циркуляционная насосная установка, посредством которой будет осуществляться непрерывная циркуляция воды по всей магистрали.

С этой статьей читают: Коллекторный шкаф для теплого пола

Этап третий – подключение контуров

На каждый трубопроводов устанавливаем запорные вентили и подключаем их к коллекторной установке. Посредством этих элементов можно будет отключать тот или иной контур от общего отопительного узла. Так, к примеру, вам необходимо перекрыть отопление в той комнате, где вы бываете очень редко, а с помощью запорных вентилей вы сможете сделать это в любой момент. Кроме этого, такой подход поможет сэкономить деньги на оплате счетов.

Этап четвертый — гидроизоляция

Дальше переходим к устройству гидроизоляционного слоя. Это может быть как полиэтиленовая пленка толщиной не менее 250 мкм или же полотно на основе алюминиевой фольги. Если вы будете использовать в качестве утеплителя пенопласт с нанесенной с одной стороны алюминиевой основой, то этого будет достаточно.

На этом же этапе необходимо установить демпферную ленту, которая будет закрепляться выше, чем уровень стяжки на 2 см. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании.

Этап пятый – теплоизоляционный слой

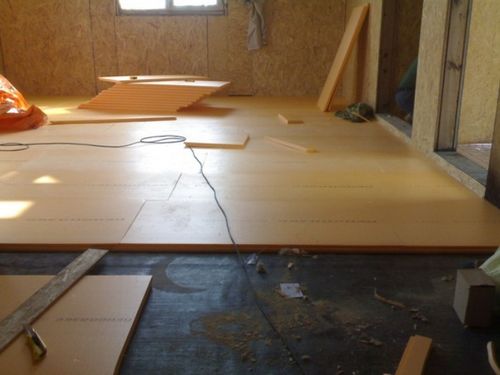

Устанавливаем теплоизоляцию. Для этого лучше всего подходит экструдированный пенополистирол, толщина которого зависит от мощности обогревательного узла. Если водяные теплые полы под плитку имеют большую мощность, то и толщина утеплителя должна быть соответствующей. К примеру, если внизу находится отапливаемое помещение, то можно использовать утеплитель в 15-20 мм.

Этап шестой – армированная сетка или маты

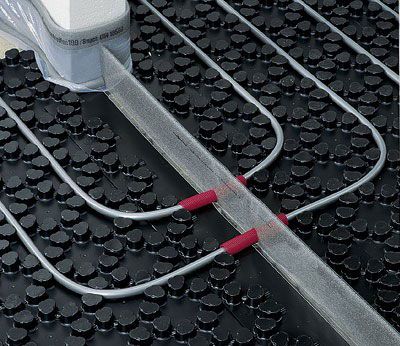

Прежде чем приступить к раскладке теплоносителя, нужно уложить армированную сетку, на которую и будет крепиться наш трубопровод. Можно также укладывать трубы в специальные теплоизоляционные маты с желобами, что значительным образом упрощает задачу монтажа.

Если же вы все-таки выбрали армированную сетку, то ее следует располагать непосредственной на теплоизоляционное полотно. Магистраль крепится с помощью пластмассовых хомутов.

С этой статьей читают: Маты для теплого водяного пола – разновидности и характеристика

Этап седьмой — основные способы укладки и их преимущества

Дальше приступаем непосредственно к монтажу магистрали. Но сперва нужно определиться со схемой укладки:

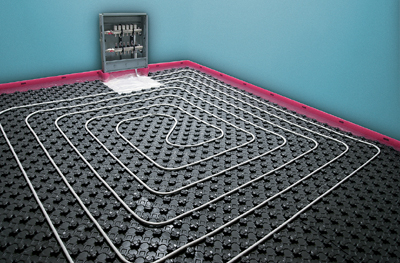

1. «Улитка» — проведение трубопровода спиралью в два ряда. Начиная от входа в помещение, труба по спирали ведется к центральной точке комнаты, после чего по аналогичной схеме, как бы повторяя контур, источник проводится в обратную сторону. При этом возвращающиеся витки проходят между теми, которые направлялись к центру. Такой метод идеально подходит для помещений с большой площадью.

Для корректной работы системы и создания комфортных условий необходимо усиливать краевые зоны – наружные стены, кона, входные двери – путем сокращения шага кладки на 3-5 см.

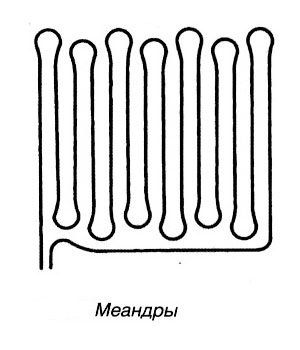

2. «Змейка» (меандры) — спиралевидные витки, которые начинают свой заход у входа в помещение, и совершают поворот на следующую петлю на противоположном конце комнаты. Такой метод преимущественно используется для помещений с небольшими площадями.

Недостатком такой способа укладки является неравномерный прогрев поверхности пола. На входе труба еще горячая, а на обратной стороне уже практически холодная.

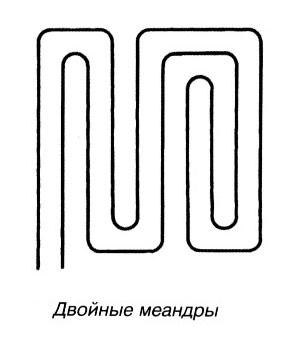

3. «Двойная змейка» (двойной меандр) — гибрид первых двух способов. В этом случае теплоисточник прокладывается змейкой, но в конце не идет напрямую к коллекторной установке, а прокладывается в обратную сторону, располагаясь между поступательными витками.

Двойная змейка обеспечивает равномерный прогрев помещения, при этом сама схема простая.

Монтаж магистрали начинается от коллекторной установки, где необходимо оставить достаточно места для соединения с коллектором возвратной трубы.

Для выполнения всего контура нужно использовать цельную трубу, поскольку применение всевозможных фитингов, переходников и прочих соединительных элементов рано или поздно приведет к протечке системы.

А в силу того, что она будет находиться в бетонной стяжке, то локализовать проблему и устранить ее практически невозможно.

Следует отметить один важный момент: максимальная длина магистрали не должна быть больше 100 метров, в противном случае эффективность работы этого нагревателя будет крайне низкой.

ВИДЕО: Какие ошибки монтажа теплого пола допускают все

Этап восьмой – опрессовка контура

Теперь нужно проверить систему на герметичность, а также ее работоспособность, предварительно осуществив опрессовку контура. Для этого наполняем трубопровод горячей водой и оставляем на 24 часа его под рабочим давлением. Если по происшествию этого времени не было обнаружено дефектов или протечек, то магистраль полностью работоспособна.

Этап девятый – чистовая стяжка

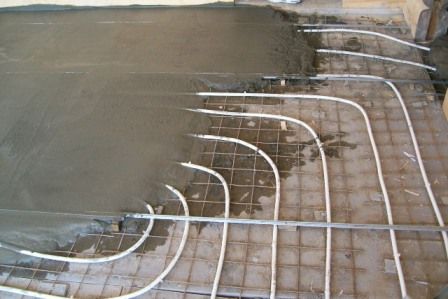

Заливка чистовой стяжки, в качестве которой может быть как традиционный цементно-песочный раствор, так и специальные сухие смеси. Главное условие – по время заливки весь контур должен быть в рабочем состоянии под давлением.

Этап десятый – декоративная напольная отделка

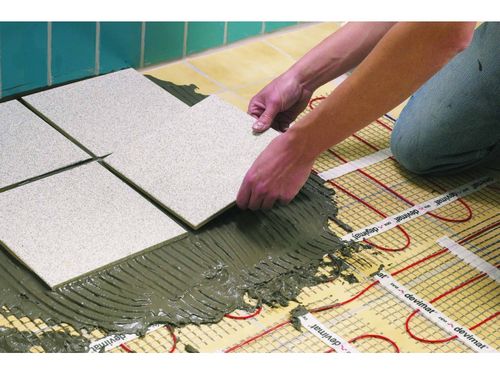

И в завершении занимаемся укладкой декоративного покрытия – керамической плитки. Обязательно нужно дождаться окончательного высыхания цементной основы и, только после этого, укладывается кафель. В идеале, нужно подождать две-три недели, пока стяжка высохнет. Если же у вас в распоряжении нет столько времени, то для этих целей используются всевозможные химические вещества, которые ускоряют процесс сушки стяжной конструкции.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Посмотрите видео укладки теплого пола под плитку, и вы поймете, что это не так сложно, как кажется.
